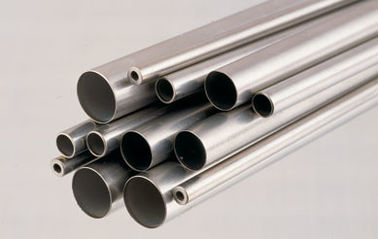

SAE J526 UNS G10080 / UNS G10100 لوله تک جداره فولادی کم کربن جوش داده شده سرد
جزئیات محصول
,
,precision pipes and tubes
SAE J526 UNS G10080 / UNS G10100 فولاد کم کربن سردانگل-وال لوله کشی
SAE J526 لوله های فولادی کم کربن با یک دیواره جوشیده شده برای خودرو، یخچال، هیدرولیک و سایر کاربردهای مشابه که نیاز به لوله های با کیفیت مناسب برای خم کردن، فلش کردن،رنگ گچ، شکل دادن و گرم کردن
استاندارد فنی: SAE J526
ضخامت دیواره:0.5 تا 15 میلی متر
قطر:۱-۱۰۰ میلی متر
طول:حداکثر 12000mm، بر اساس درخواست مشتری
کاربرد:کاربرد عمومی خودرو، یخچال، هیدرولیک و سایر کاربردهای مشابه
مواددرجه:UNS G10080 یا UNS G10100
روش تولید:
لوله باید از یک نوار فولادی به شکل لوله ای ساخته شود که لبه های آن با یک فرآیند جوش مناسب متصل و مهر و موم می شوند.the bead shall be removed from the outside to provide a smooth round surface and the tubing shall be processed in such a manner as to produce a finished product which meet all requirements of this document.معمولا این نوع لوله ها در حالت پیچیده و مستقیم در دسترس هستند. الزامات راست بودن باید بین تامین کننده و خرید توافق شود
| درجه فولاد و ترکیبات شیمیایی | |||||
| درجه فولاد | C | آره | م | P | S |
| حداکثر | حداکثر | حداکثر | حداکثر | حداکثر | |
| UNS G10080 | 0.1 | 0.07-0.6 | 0.30 به صفر50 | 0.03 | 0.05 |
| UNS G10100 | 0.08-013 | 0.07-0.6 | 0.30 به صفر60 | 0.03 | 0.05 |
| الزامات مکانیکی | |
| خواص | ارزش ها |
| قدرت بازده، دقیقه (0.2٪ آفست) | 170 MPa |
| قدرت کششی، دقیقه | ۲۹۰ MPa |
| طول کششی در 50 میلی متر | 14 درصد دقیقه |
| سختی (در مقیاس Rockwell 30 T) ، حداکثر | 65 |
| ابعاد لوله و تحمل | |||||
| "داش" اندازه | اسمی لوله کشی OD mm | بیرون قطر (2) پایه mm | بیرون قطر (2) تحمل ± میلی متر | دیوار ضخامت (3) پایه mm | دیوار ضخامت (3) تحمل ± میلی متر |
| -۲ | 3.18 | 3.18 | 0.05 | 0.64 | 0.13 |
| -۳ | 4.76 | 4.76 | 0.08 | 0.71 | 0.13 |
| -4 | 6.35 | 6.35 | 0.08 | 0.71 | 0.08 |
| -5 | 7.94 | 7.92 | 0.08 | 0.71 | 0.08 |
| -6 | 9.53 | 9.53 | 0.08 | 0.71 | 0.08 |
| -7 | 11.11 | 11.13 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 12.70 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 12.70 | 0.10 | 0.89 | 0.09 |
| -9 | 14.29 | 14.27 | 0.10 | 0.76 | 0.08 |
| -۱۰ | 15.88 | 15.88 | 0.10 | 0.89 | 0.09 |
1اندازه های دیگر ممکن است با توافق بین تامین کننده و کاربر مشخص شود.
2قطر بیرونی واقعی باید میانگین حداکثر و حداقل باشد.
قطر بیرونی که در هر یک از قطعات قطری از طریق لوله تعیین شده است.
3تخفیف های ذکر شده نشان دهنده حداکثر انحراف مجاز در هر نقطه است.
4برای ضخامت دیواره متوسط، تحمل برای ضخامت دیواره سنگین بعدی
اعمال می شود.
حالت پای لوله
لوله ها با استفاده از روش های قطع معمول کارخانه تولید می شوند. این شامل، اما محدود به، پایان های تک برش، پایان های دو برش، برش میخ و پایان های برش چرخش است.توجه به حداقل رساندن انحراف انتهای لوله انجام می شودپایان هایی که نیاز به پردازش بیشتر دارند، با توافق بین تولید کننده و خریدار لوله انجام می شود.
پوشش سطحی
نقص های سطحی مانند نشانه های دستکاری، نشانه های کاشی، or shallow pits shall not beconsidered injurious defects provided such imperfections are not detrimental to the function of the tubing andthese imperfections are within the tolerances specified for diameter and wall thicknessحذف چنین نقص های سطحی مورد نیاز نیست.یک گلوله جوش کوچک و اسپرت روی سطح داخلی مجاز است اما باید به حداقل در مطابقت با شیوه های خوب جوش نگه داشته شودالزامات خاص جوش باید در زمان خرید مورد توافق قرار گیرد.
استاندارد مربوطه: SAE J1677 - آزمایش و روش های لوله های فولادی کم کربن و مس نیکل SAE
آزمون خم شدنSAE J1677 5.3
تست ضد فشارSAE J1677 5.8
آزمایش الکتریکی غیر مخربSAE J1677 5.9
تست صاف کردنSAE J1677 5.1
آزمون گسترشSAE J1677 5.4
تست کششSAE J1677 5.7
SAE J409-تحلیل محصول تغییرات قابل قبول از تجزیه و تحلیل شیمیایی مشخص شده یک فولاد گرم یا ریخته شده
استانداردهای مرجع:
SAE J514 ◄ لوازم لوله های هیدرولیکی
SAE J516 ◄ لوازم لوله های هیدرولیکی
SAE J533 ◄ فلش های لوله
SAE J1065 ◄ درجه فشار برای لوله های هیدرولیک و لوازم جانبی
SAE J1290 ◄ سیستم ترمز هیدرولیک خودرو ◄ اتصال لوله های متریک
مهر و موم صورت SAE J1453 O-ring
SAE J1677 ◄ آزمایشات و روش های لوله های نیکل مس و فولاد کم کربن SAE
-
