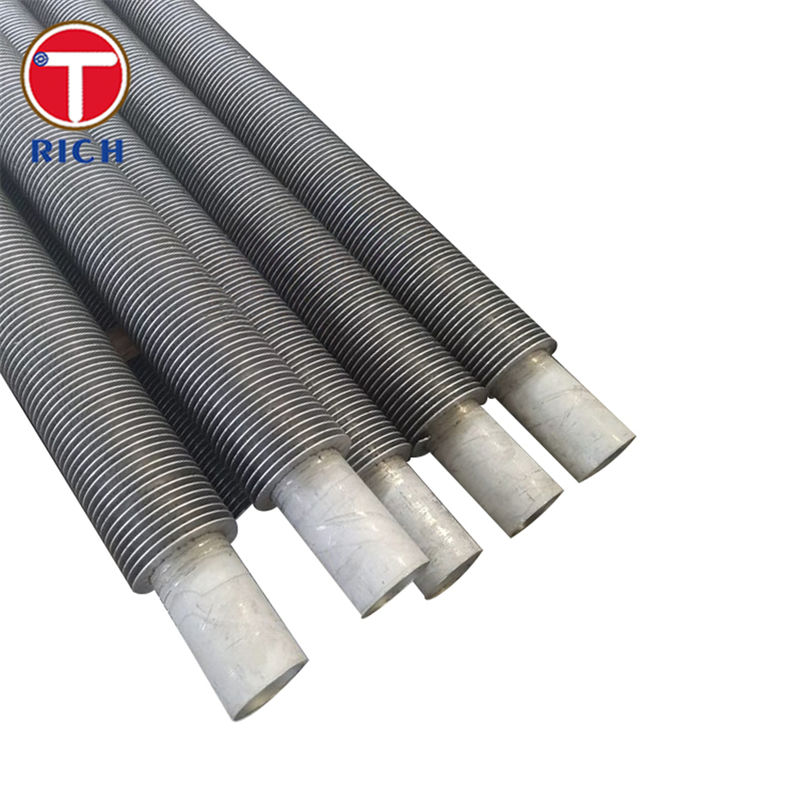

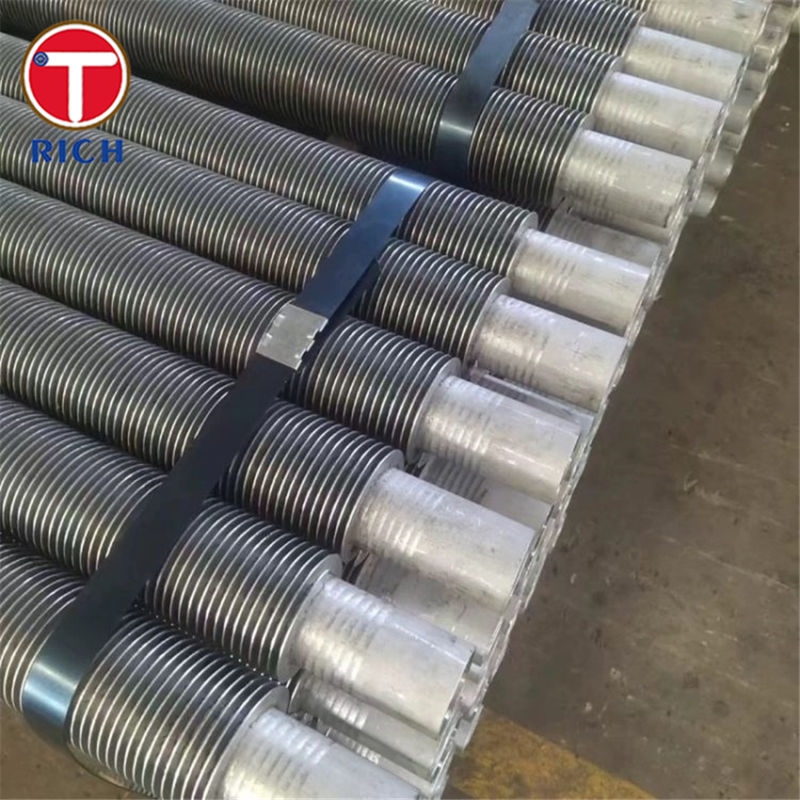

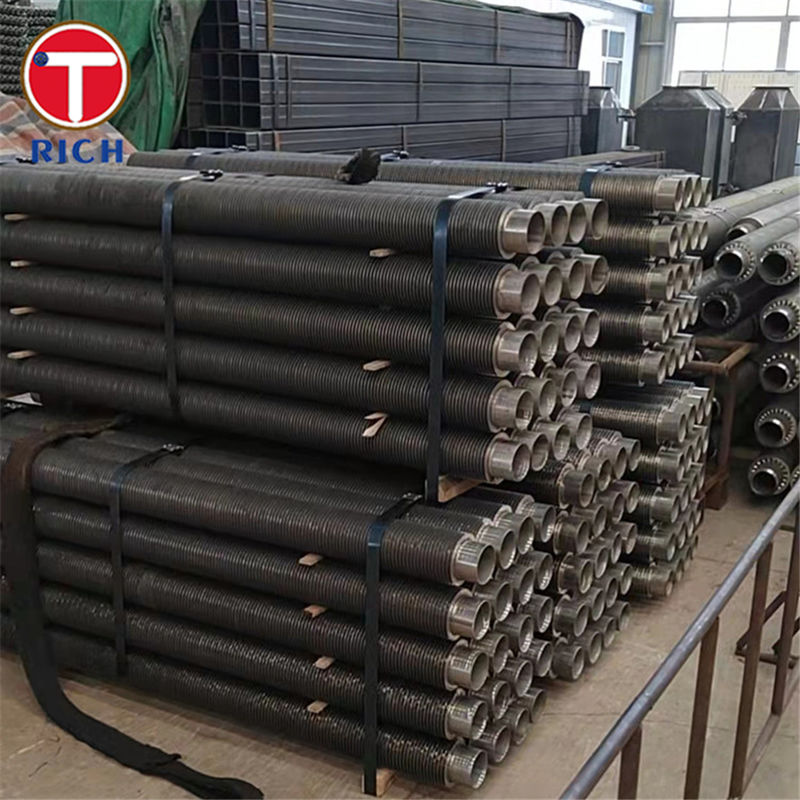

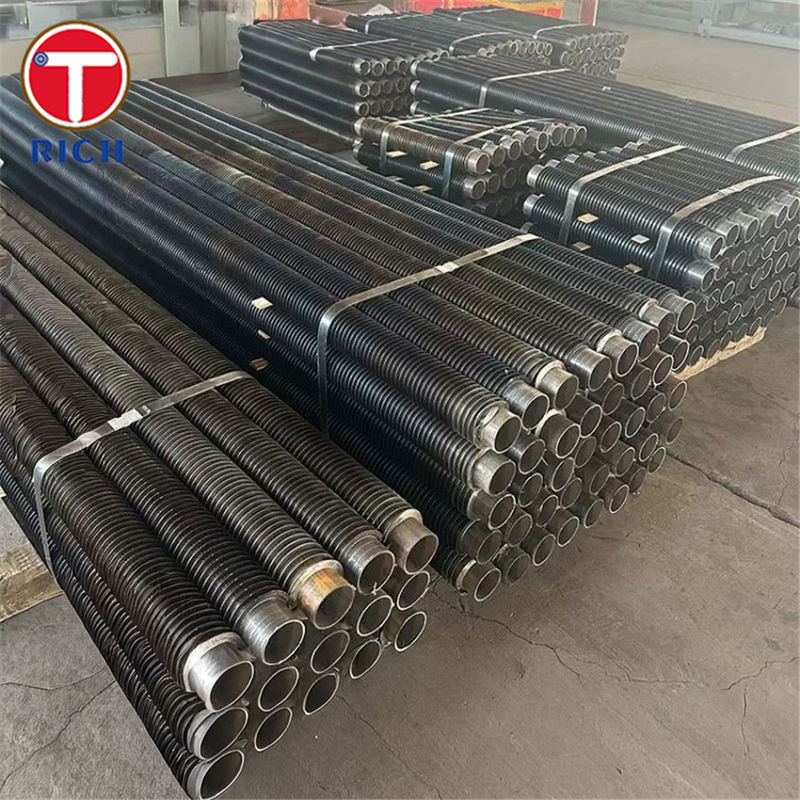

KL Fin Tube با طراحی L-Footed برای کارایی انتقال گرما بالا و مقاومت در برابر خوردگی
جزئیات محصول
لوله پره دار KL با پایه L آجدار,لوله پره دار با راندمان بالای انتقال حرارت,لوله مبدل حرارتی مقاوم در برابر خوردگی
,High Heat Transfer Efficiency Finned Tube
,Corrosion Resistant Heat Exchanger Tube
لوله های فلزی KL (لوله های فلزی L-Footed برای مبادلات گرما)
مواد / توضیحات محصول

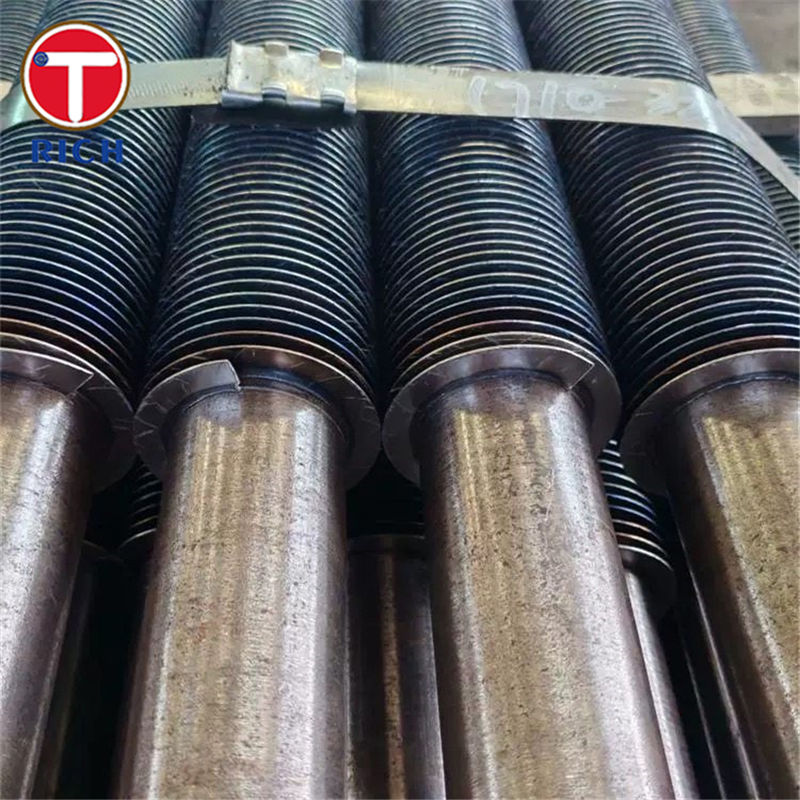

لوله بال KL (L-footed fined tube) یک لوله بالدار است که در آن یک نوار بال L شکل به صورت چرخشی بر روی یک لوله پایه پیش بینی شده پیچیده می شود.knurling و L-پای ایجاد یک اتصال مکانیکی محکم و یک منطقه تماس فلزی به فلزی بزرگ، بهبود بهره وری انتقال گرما و ثبات پیوند بالاب در مقایسه با بالاب های استاندارد L یا LL.
مواد معمولی لوله های پایه شامل فولاد کربنی بی درهم (ASTM A179، A192، A210 درجه A1) ، فولاد کم آلیاژ (ASTM A213 T11) و فولاد ضد زنگ (ASTM A213 TP304) است.لوله های فلک KL عمدتاً در مبادلات گرما خنک شده با هوا استفاده می شوند، خنک کننده های گاز و بسته های فشرده بالدار در نیروگاه های برق، پتروشیمی و پردازش گاز.
مشخصات
لوله پایه
-
قطر بیرونی: حدود 12.7 ′′ 50.8 mm (1⁄2 " ′′ 2 ")
-
ضخامت دیوار: معمولاً ≥1.65 mm، بر اساس فشار طراحی و کد
-
مواد (نمونه): ASTM A179، A192، A210 Gr A1، A213 T11، A213 TP304
هندسه باله
-
ارتفاع باله: حدود 820 میلی متر
-
ضخامت باله ها: حدود 0.3~0.8 میلی متر
-
ارتفاع باله ها: حدود 812 باله در هر اینچ
-
مواد باله: آلومینیوم یا مس
محدوده دما
-
حد بالا طراحی معمول در سرویس خنک کننده هوا: حدود 250 °C، بسته به آلیاژ لوله، مواد بالاب و کد طراحی.
ویژگی های کلیدی
-
پیوند قوی باله به لوله با لوله پایه و باله L-foot
-
بهره وری بالا از انتقال گرما به دلیل منطقه تماس فلزی بزرگ
-
مقاومت خوب در برابر چرخه حرارتی و ارتعاش
-
ترکیبی انعطاف پذیر از مواد لوله و باله برای تطابق با فرآیند
مزایای ما
-
چرخه حرارتی و گشودن باله
لوله های فلک KL فلک را به طور مکانیکی در سطح لوله پیچ خورده قفل می کنند و عملکرد را پس از شروع مکرر و توقف مجدد و چرخه درجه حرارت حفظ می کنند. -
خوردگی و انتخاب مواد
ما نمرات لوله ها رو با خدمات هماهنگ ميکنيم:-
ASTM A179 / A192 / A210 Gr A1 برای وظایف تمیز یا کمی خوردنی
-
ASTM A213 T11 برای گاز دود با دمای بالاتر یا کمی خوردنی
-
ASTM A213 TP304 و سایر گزینه های ضد زنگ یا Cu?? Ni برای رسانه های تهاجمی تر
-
-
آلودگی و تمیز کردن
ارتفاع و ارتفاع باله ها به گونه ای انتخاب می شوند که می توان بسته ها را بدون آسیب رساندن به باله ها با هوا، بخار یا جت آب تمیز کرد و ظرفیت را در طول عمر مبادله ثابت نگه داشت. -
هزینه در مقایسه با باله های استخراج شده
لوله بال KL اتصال قوی تر و عملکرد حرارتی بهتری نسبت به بال های L / LL اساسی دارد ، اما با هزینه پایین تر و انعطاف پذیری مواد بیشتری نسبت به بال های کاملاً اکستروید در بسیاری از برنامه ها. -
استانداردها و اسناد
لوله های پایه با استانداردهای ASTM/ASME، EN، JIS، GOST یا GB با گزارش های کامل آزمایش مواد و ردیابی برای پشتیبانی از کد های طراحی بین المللی تولید می شوند.
ترکیب شیمیایی
| درجه | استاندارد | C (٪) | Si (٪) | Mn (٪) | Pmax (٪) | Smax (٪) | Cr (٪) | Mo (٪) | نی (٪) |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | A179 | 0.06 ۰18 | ≤0.25 | 0.27 ۰63 | 0.035 | 0.035 | ️ | ️ | ️ |
| ASTM A192 | A192 | 0.06 ۰18 | ≤0.25 | 0.35 ۰65 | 0.025 | 0.020 | ️ | ️ | ️ |
| ASTM A210 Gr A1 | A210 | ≤0.27 | ≤0.10 | ≤0.93 | 0.035 | 0.035 | ️ | ️ | ️ |
| ASTM A213 T11 | A213 | 0.05 ۰15 | 0.۵۰ ۰۱00 | 0.30 ۰60 | 0.025 | 0.035 | 1.00150 | 0.44 ۰65 | ️ |
| ASTM A213 TP304 | A213 | ≤0.08 | ≤1.00 | ≤2.00 | 0.045 | 0.03 | 18.0200 | ️ | 8.0110 |
خواص مکانیکی
| درجه | استاندارد | حداقل کشش (MPa) | حداقل بازده (MPa) | طول کشش (%) | حد سختی معمولی |
|---|---|---|---|---|---|
| ASTM A179 | A179 | 325 | 180 | 35 | حدود 72 HRB حداکثر |
| ASTM A192 | A192 | 325 | 180 | 35 | حداکثر HB/HRB مشخص شده |
| ASTM A210 Gr A1 | A210 | 415 | 255 | 30 | طبق A210 |
| ASTM A213 T11 | A213 | 415 | 205,220 | 30 | حدود 85 HRB حداکثر |
| ASTM A213 TP304 | A213 | 515 | 205 | 35 | حدود 192 HBW حداکثر |
استانداردهای قابل استفاده و زمینه های کاربرد
استانداردهای قابل استفاده:ASTM/ASME A179، A192، A210، A213؛ EN 10216 / EN 10217؛ JIS G3461 / G3462؛ استاندارد های مربوطه GOST و GB برای لوله های بالدار و خنک کننده های هوا.
زمینه های درخواست:
-
تولید برق ️ کاندنسرهای خنک شده با هوا، خنک کننده های گاز دیگ و کویل های بازیابی گرما مصرفی
-
نفت و گاز / پتروشیمی مبادلات گرما خنک شده با هوا، کولرهای کمپرسور، اکانومایزر بالدار
-
دستگاه های خنک کننده گاز و دستگاه های بازیافت گرما از گازهای گلخانه ای
-
کارخانه های شیمی و کود ️ خنک کننده های گاز راکتور و تهویه کننده های فوقانی
-
سیستم های تهویه مطبوع و خنک کننده صنعتی ️ خنک کننده های خشک و مبادله گرما با کویل
س: شما شرکت تجاری یا تولید کننده هستید؟
A: تولید کننده، همچنین می تواند تجارت کند.
سوال: زمان تحویل شما چقدر است؟
A: به طور کلی صحبت کردن،این 10-15 روز است اگر کالاها در انبار هستند،یا این است 30-40 روز اگر کالاها در انبار نیست،
به مقدارش بستگی داره.
س: آیا شما نمونه ها را ارائه می دهید؟ آیا رایگان است یا اضافی؟
A: بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم اما باید هزینه حمل و نقل را پرداخت کنیم.
سوال: شرايط پرداخت شما چيست؟
A: پرداخت <=2000USD، 100٪ پیش پرداخت. پرداخت>=2000USD، 30٪ T / T پیش پرداخت، تعادل قبل از حمل.
اگر سوالی دارید، لطفاً با من تماس بگیرید.
-
