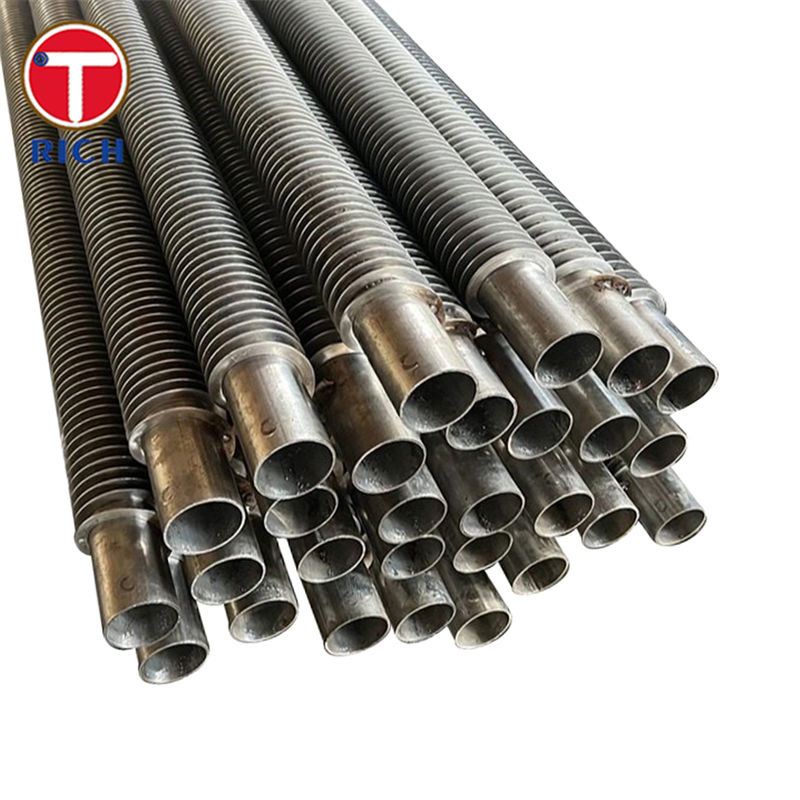

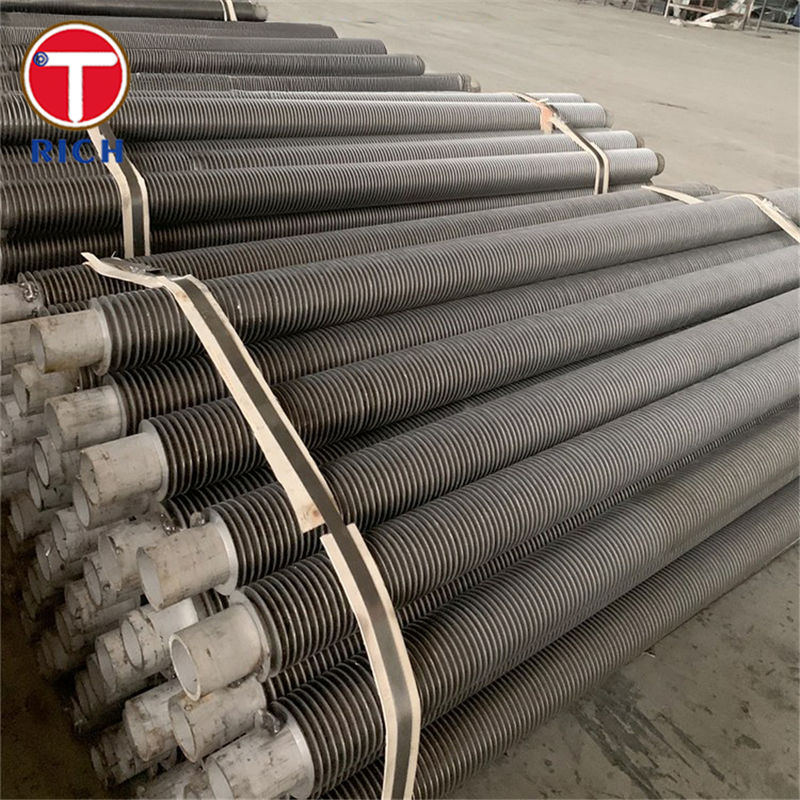

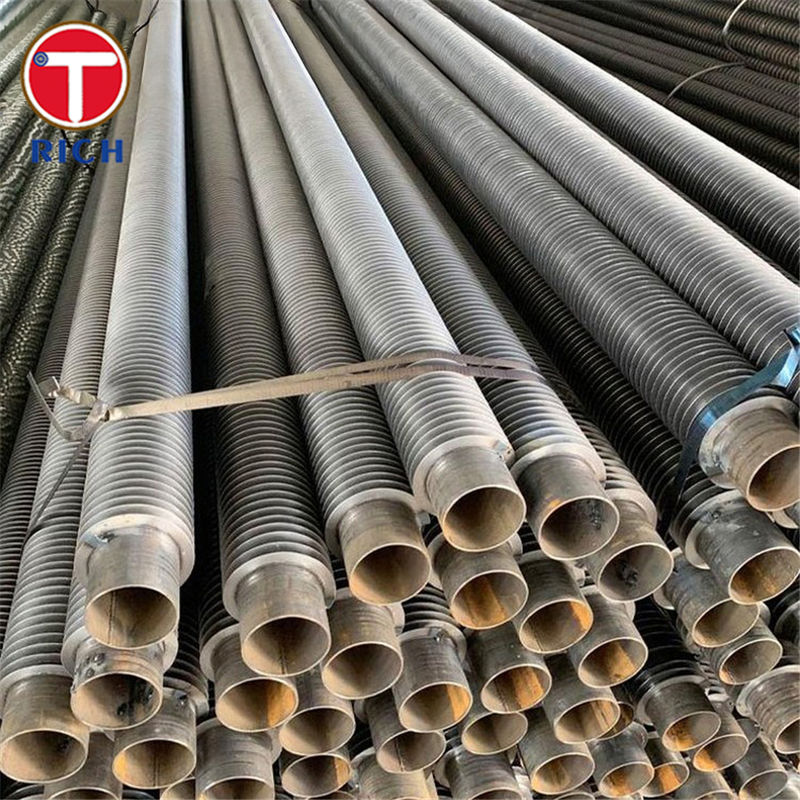

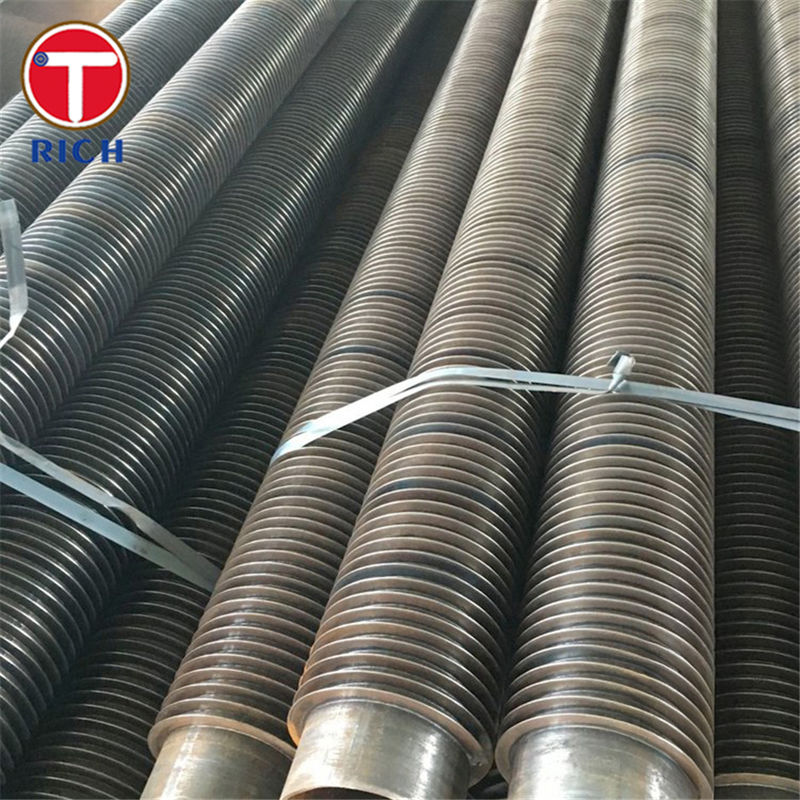

لوله های پوشش داده شده نوع L نوع فلک کربن LL نوع فلک لوله برای مبادله گرما

خلاصه ی محصول

لوله های بالدار نوع L که همپوشانی دارند، همچنین به عنوان لوله های بالدار نوع LL یا لوله های بالدار پای LL نامیده می شوند.یک لوله بالدار است که در آن بالدارهای L شکل به صورت چرخش در اطراف یک لوله پایه فولاد کربن پیچیده شده و هر پای بالدار بر پای قبلی متقابل است.این یک پا دوگانه ایجاد می کند که به طور کامل سطح بیرونی لوله را پوشش می دهد.

برای لوله های فلک کربن نوع LL، لوله پایه به طور معمول از فولاد کم یا متوسط کربن (مانند ASTM A179، A192، A210 یا A106) است، در حالی که فلک ها معمولا از آلومینیوم یا نوار مس هستند.این ساخت و ساز، قدرت و مقاومت فشار فولاد کربن را با رسانایی حرارتی بالا و رفتار خوردگی خوب باله های غیر آهن ترکیب می کند، باعث می شود آن را ایده آل برای خنک هوا و گاز طرف مبادله گرما سرویس.

مشخصات

طراحی و محدوده تولید معمول برای لوله های فلزی نوع LL فولاد کربن (قیمت ها نشان دهنده هستند و می توانند سفارشی شوند):

• مواد لوله پایه (فولاد کربن):

  • ASTM / ASME: A179، A192، A210 Gr A1 / Gr C، A106 Gr B

  • EN: EN 10216-2 درجه هایی مانند P235GH / P265GH

  • JIS: G3461 STB340

  • GB / GOST: GB / T 5310, GOST 8734/8733

• قطر بیرونی لوله پایه:

  • تقریباً 16-51 میلی متر (ممکن است بسته به طراحی به ~ 73 میلی متر گسترش یابد)

• ضخامت دیواره لوله پایه:

  • به طور معمول 2.0×6.0 mm برای خدمات دیگ و مبادله گرما

• مواد باله:

  • آلیاژهای آلومینیومی: سری 1060, 1070, 1100, 6063

  • نوار مس هنگامی که هدایت حرارتی بالاتر یا عملکرد بهتر خوردگی مورد نیاز است

• هندسه باله (نوع LL):

  • ارتفاع باله: تا 16 میلی متر

  • ضخامت باله ها: حدود 0.4~0.6 میلی متر (ضخامت های دیگر بر اساس درخواست)

  • فاصله باله: ≥ 2.3 mm (معمولاً 811 باله/اینچ، بسته به وظیفه)

  • پای فلک: پای ¥LL¥ که سطح لوله را کاملاً پوشش می دهد

• طول لوله:

  • معمولاً تا ۱۲ تا ۱۸ متری (البته لوله های طولانی تر یا U-bend در صورت درخواست، مشمول محدودیت های حمل و نقل و حمل)

• شرایط طراحی معمولی:

  • خدمات: هوا، گاز دود، جریان های گاز تمیز یا کمی خوردنی

  • دمای کار:

    • با باله های آلومینیومی: به طور معمول تا حدود 170 °C در سمت باله

    • با باله های مس یا طرح های ویژه: می تواند بالاتر باشد، بسته به درجه بندی پروژه و انتخاب آلیاژ

ویژگی های کلیدی

• پوشش کامل لوله
  طرح پای LL که همپوشانی دارد کاملاً لوله فولاد کربن را پوشش می دهد.ارائه یک جاکت فلزی مداوم و به طور قابل توجهی بهبود حفاظت از خوردگی خارجی در مقایسه با لوله های ساده بالدار L.

• فشار تماس باله با لوله بالا
  باله ها تحت فشار کنترل شده به صورت حلقه ای بر روی لوله پیچیده می شوند و تماس مکانیکی قوی بین پای باله و سطح لوله ایجاد می کنند.که انتقال گرما را افزایش می دهد و مقاومت تماس حرارتی را به حداقل می رساند.

• بهبود عمر در محیط های خوردنی
  از آنجا که لوله پایه به طور کامل با پای باله های همپوشانی پوشانده شده است، دیواره لوله تا حد زیادی از حمله مستقیم گاز جدا شده است.لوله های فلک LL به طور گسترده ای به عنوان یک جایگزین مقرون به صرفه برای فلک های اکستروژ در محیط های خیس کننده خفیف تا متوسط استفاده می شود.

• باله های پایدار تحت چرخه حرارتی
  فرآیند پیچ و خم مکانیکی و هندسه ای که به هم متصل می شود، خطر گشایش یا لرزش باله را تحت گرم کردن و خنک کردن مکرر، ارتعاش مکانیکی یا ارتعاش ناشی از جریان کاهش می دهد.

• پاکسازی خوب و تمایل کم به آلودگی
  باله های صاف و پیوسته با ارتفاع یکنواخت باعث کاهش فشار پایین در سمت گاز می شود و به محدود کردن تجمع گرد و غبار کمک می کند و تمیز کردن آنلاین یا آفلاین را با بستن هوا، بستن بخار یا برش سبک ساده می کند.

مزایای ما

در زیر برخی از سوالات معمول کاربران نهایی و پیمانکاران EPC در مورد لوله های فلزی کربن نوع LL (پاشیده L) مطرح شده است و چگونه یک محصول به خوبی طراحی شده به آنها پاسخ می دهد.

1چگونه نوع LL در مقایسه با نوع استاندارد L و نوع KL لوله های بالدار است؟

• نگرانی:چه نوع باله ای بهترین ترکیب مقاومت در برابر خوردگی، انتقال گرما و هزینه را فراهم می کند؟

• جواب:

  • استانداردنوع Lتماس خوب و محافظت از خوردگی را فراهم می کند اما شکاف های کوچکی را بین پای باله ها باقی می گذارد.

  • نوع LLپای پرنده را پوشش می دهد تا لوله را به طور کامل محصور کند، مقاومت بهتر در برابر خوردگی نسبت به نوع L را ارائه می دهد و به پرنده های اکستروید نزدیک می شود، با هزینه بسیار پایین تر.

  • نوع KLترکیب باله های L-foot با knurling در لوله پایه برای بهبود بیشتر پیوند مکانیکی و انتقال گرما، اما معمولا گران تر است و زمانی که حداکثر عملکرد مورد نیاز است استفاده می شود.

2آیا باله ها در طول کار طولانی مدت محکم خواهند ماند؟

• نگرانی:گشودن باله تحت چرخه حرارتی و لرزش می تواند به شدت کارایی انتقال گرما را کاهش دهد و باعث ایجاد سر و صدا شود.

• جواب:

  • باله های LL با زخم تنش و به طور مکانیکی با پای های همپوشانی قفل می شوند. پیچیدگی مداوم و تنش کنترل شده، حتی در معرض گرم کردن و خنک کردن مکرر، چسبندگی قوی را در لوله حفظ می کنند.

  • جفت گیری مناسب مواد (لوله فولاد کربن + باله های آلومینیوم یا مس) همچنین به پذیرش گسترش حرارتی تفاوتی بدون ترک پای باله کمک می کند.

3آیا نوع LL برای دمای گاز و محیط من مناسب است؟

• نگرانی:کاربران می خواهند اطمینان داشته باشند که باله های آلومینیوم یا مس در هنگام استفاده خیلی سریع نرم نمی شوند یا خورد نمی شوند.

• جواب:

  • برای باله های آلومینیومی، دمای طراحی گازی معمولی برای باله های زخم LL حدود 150 ∼ 170 °C است، با محدودیت های بالاتر ممکن است بسته به طراحی دقیق، خستگی آلیاژ و حاشیه ایمنی.

  • باله های مس می توانند در دمای کمی بالاتر و در برخی از جوهای خوردنی استفاده شوند، اما انتخاب نهایی باید بر اساس ترکیب گاز دود (SOx، کلورید،رطوبت) و تجربه سایت.

  • پوشش کامل لوله از پای LL حفاظت اضافی برای لوله فولاد کربن فراهم می کند که در آن خوردگی خارجی یک نگرانی است، به عنوان مثال در محیط های ساحلی یا کمی اسیدی گاز دود.

4چطور ارتفاع و ارتفاع باله ها را انتخاب کنم؟

• نگرانی:مهندسان باید مساحت انتقال گرما، کاهش فشار و تمایل به آلودگی را متعادل کنند.

• جواب:

  • ارتفاع شناور LL معمولی ≤16 میلی متر با فاصله ≥2.3 میلی متر است؛ شناورهای بالاتر و فاصله تنگ تر باعث افزایش سطح می شوند اما همچنین کاهش فشار و خطر آلودگی را افزایش می دهند.

  • برای گاز های دود گرد و غبار، ارتفاع بالاب کمی پایین تر و یک پچ باز تر اغلب بهترین عملکرد چرخه عمر را ارائه می دهد.

  • یک تامین کننده ماهر می تواند هندسه بالاب را با استفاده از شرایط کار (جريان گاز، مشخصات دمای، کاهش فشار مجاز و روش تمیز کردن) بهینه کند.

5آیا لوله های پایه و باله ها با استانداردهای بین المللی قطعات تحت فشار مطابقت دارند؟

• نگرانی:EPC ها و صاحبان آنها نیاز به سازگاری با ASTM، EN، JIS، GOST و GB دارند.

• جواب:

  • لوله های پایه فولاد کربن به طور معمول با استانداردهای فشار به طور گسترده ای شناخته شده مانند ASTM A179، A192، A210، A106؛ EN 10216-2؛ JIS G3461؛ GB/T 5310 و مشخصات مربوطه GOST عرضه می شوند.

  • این استانداردها به وضوح ترکیب شیمیایی، خواص مکانیکی و آزمایشات NDT / فشار اجباری را تعریف می کنند و استفاده ایمن را در دیگ ها، اقتصاد دهنده ها و سایر تجهیزات مبادله گرما تضمین می کنند.

ترکیب شیمیایی

خواص مکانیکی

استانداردهای قابل استفاده

ASTM / ASME (ایالات متحده):

• ASTM A179 / ASME SA179 لوله های تبادله گرما و تهویه کننده فولاد کم کربن بدون درز.

• ASTM A192 / ASME SA192 لوله های بخار و سوپر هیتر فولادی کربن بدون درز برای استفاده با فشار بالا.

• ASTM A210 / ASME SA210 لوله های بخار و سوپر هیتر بدون درز از فولاد کربن متوسط (درجات A1 و C)

• ASTM A106 / ASME SA106 لوله فولادی کربن بی درهم برای خدمات دمای بالا (که معمولا به عنوان لوله های پایه برای کویل های بالدار استفاده می شود).

EN (اروپا):

• EN 10216-2 لوله های فولادی بدون درز برای اهداف فشار، لوله های فولادی غیر آلیاژ و آلیاژ با خواص خاص درجه حرارت بالا (درجات P235GH، P265GH و غیره).

JIS (ژاپون):

• JIS G3461 لوله های فولادی کربن برای دیگ و مبادله گرما (به عنوان مثال STB340)

GB (چین):

• GB/T 5310 لوله های فولادی بدون درز برای دیگ فشار بالا

GOST (روسیه / CIS):

• GOST 8734-75 / GOST 8733-74 لوله های فولادی بدون درز شکل گیری سرد و الزامات فنی مرتبط، که به طور گسترده ای برای لوله های دیگ و مبادله گرما استفاده می شود.

لوله های بالدار LL معمولاً با انتهای بی نقاب ساده ، برش به طول و کاملاً با استاندارد لوله های پایه برای ترکیب شیمیایی ، خواص مکانیکی ،آزمایش هیدروستاتیک و بررسی غیر مخربفرآیند fining فقط بر روی لوله های واجد شرایط اعمال می شود.

زمینه های کاربرد

حوزه های کاربرد عمومی

لوله های فلزی کربن نوع LL (پاشیده L) به طور گسترده ای در تجهیزات انتقال گرما در سمت گاز استفاده می شوند که یک سطح گسترده فشرده و مقاوم به خوردگی مورد نیاز است، از جمله:

• تولید برق ( نیروگاه های حرارتی، تبدیل زباله به انرژی)

• واحدهای پتروشیمی و پالایشگاه

• کارخانه های شیمیایی و کود

• متالورژی و فولاد

• سیستم های تهویه مطبوع و خشک کردن صنعتی

• دستگاه های بازیافت گرما و دستگاه های اقتصادی

استفاده های معمول در هر زمینه

• جزایر برق و دیگ بخار:

  • پیش گرم کننده های هوا، اقتصادی، گرم کننده های دمای پایین و مبادله گرما گاز-گاز.

  • بازیافت گرما از گاز دود پشت دیگها یا توربین های گاز.

• نفت شیمی و پالایشگاه:

  • مبادلات حرارتی خنک شده با هوا (مبرد کننده های هوا) در واحد های خام، خلاء، کوکر، FCC و هیدروتراکتور.

  • خنک کننده های گاز برای سیستم های هیدروژن، گاز سوخت یا گاز شعله دار

• مواد شیمیایی و کود:

  • خنک کننده ها و بخاری های گاز پردازش در خطوط آمونیاک، متانول یا گاز ترکیب.

  • کتل های فاضلاب و بانک های کنوکشن با گاز دود در سمت پوسته.

• صنعت فلزات و فرایندهای با دمای بالا:

  • بازیافت کننده ها و کویل های بازیافت گرما در کوره های گرمایش مجدد و خطوط گرمایش

  • خنک کننده های خارج از گاز و گرم کننده های هوا در کارخانه های سینتر یا سیستم های گاز بالا.

• صنعت تهویه مطبوع، خشک کردن و صنعت عمومی:

  • اسپری های هوا گرم، اسپری های بخار و بخاری های گاز برای خشک کن ها و اجاق ها

  • اسپری های تهویه بازیافت گرما و باتری های صنعتی گرمایش هوا
