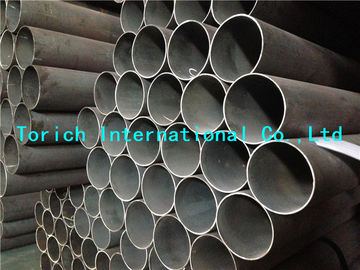

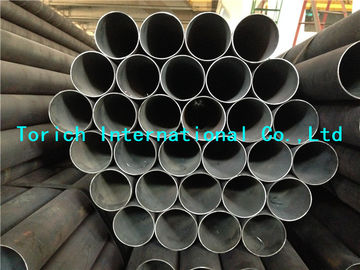

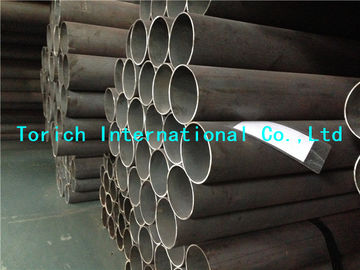

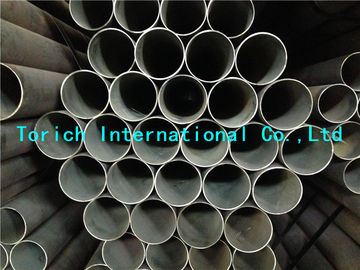

فولاد جوش داده شده داغ فولاد برای خودرو BS6323-2 HFW2 HFW3 HFW4 HFW5
جزئیات محصول
,
,electric resistance welded steel tube
BS6323-2 لوله های فولادی جوشیده شده گرم برای خودرو
استاندارد: BS6323-2لوله های فولادی بدون دنده و جوش برای ماشین آلات، ماشین آلات و مهندسی عمومی
بخش دوم:الزامات خاص برای لوله های فولادی جوشیده گرم
کاربردها:برای صنعت خودرو / برای استفاده از ماشین آلات / برای اهداف مکانیکی و مهندسی عمومی
محدوده اندازه:O.D.:6-350mm W.T.:1-30mm L:max12000mm
روش تولید:
لوله ها از نوار صافی با جوش دریایی طولی با یک فرآیند مداوم بدون اضافه کردن فلز پرکننده ساخته می شوند و باید گرم شوند.
شرایط تحویل:
لوله ها در حالت آماده گرم عرضه می شوند.
| طراحی | ترکیبات شیمیایی (تحلیل قوری) | ماشین آلات | ||||||
| Cmax | "سيمکس". | Mnmax | Pmax | -سماکس | رمن | -خيلي خب. | امين | |
| % | % | % | % | % | N/mm2 | N/mm2 | % | |
| HFW 2 | 0.16a | ~ | 0.70 | 0.050 | 0.050 | 195 | 320 | 25 |
| HFW 3 | 0.20a | 0.35 | 0.90 | 0.050 | 0.050 | 215 | 360 | 24 |
| HFW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 235 | 410 | 22 |
| HFW 5b | 0.23 | 0.35 | 1.50 | 0.050 | 0.050 | 340 | 490 | 20 |
| توجه: جوش لوله های این درجه ها نیازی به تکنیک های خاص ندارد، اما باید مراقب باشید و جوش با توجه به راهنمای ارائه شده در استاندارد مناسب بریتانیا برای جوش، به عنوان مثال BS 5135. aاگر از فولادی با سیم یا نیمه کشته شده برای درجه 2 استفاده شود، محتوای کربن ممکن است افزایش به 0.19٪ و اگر برای درجه 3 استفاده شود، به 0.23٪ b عناصر تصفیه دانه ممکن است به انتخاب سازنده به این درجه اضافه شود. | ||||||||
| ابعاد لوله های فولادی جوشیده شده گرم | ||||||
| بیرون | نامگذاری HFW 2 و 3 | نامگذاری HFW 4 و 5 | ||||
| ضخامت | ضخامت | |||||
| mm | mm | mm | mm | mm | mm | mm |
| 21.3 | 2.0 | 2.6 | 3.2 | 3.2 |
|
|
| 26.9 | 2.3 | 2.6 | 3.2 | 3.2 |
|
|
| 33.7 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
| 42.4 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
| 48.3 | 2.9 | 3.2 | 4.0 | 3.2 | 4.0 | 5.0 |
| 60.3 | 2.9 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
| 76.1 | 3.2 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
| 88.9 | 3.2 | 4.0 | 5.0 | 3.2 | 4.0 | 5.0 |
| 114.3 | 3.6 | 4.5 | 5.4 | 3.6 | 5.0 | 6.3 |
| 139.7 | 6.3 | 6.3 | ||||
| توجه: برای خواص قطعی از جمله جرم در واحد طول، ملاحظه کنید به بند B از BS 6323-1:1982 | ||||||
آزمایشات
آزمایش صاف شدن
آزمایش خم (کل لوله)
| فاصله بین صفحات برای آزمایش صاف کردن | |
| نامگذاری | فاصله بین صفحه ها |
|
| % |
| HFW 2 | 75 |
| HFW 3 | 85 |
| HFW 4 | 85 |
| HFW 5 | 85 |
نشریاتی که به آنها اشاره شده است:
BS 3602-1لوله های بدون دنده از فولاد چوبی برای اهداف فشار: فولاد کربن و کربن منگنز با خواص درجه حرارت بالا مشخص شده
BS 3602-1، لوله های بدون درز و لوله های با مقاومت الکتریکی
BS 3602-2لوله های جوشیده شده قوس آب
BS 3603مشخصات لوله های فولادی برای اهداف فشار: فولاد کربن و آلیاژ با خواص دمای پایین مشخص شده
BS3604,مشخصات لوله های فولادی برای اهداف فشار: فولاد آلیاژ فیریت با خواص درجه حرارت بالا مشخص شده.
BS3605لوله های فولادی و لوله های فولادی فولادی فولادی فولادی فولادی و لوله های فولادی فولادی فولادی
BS4360مشخصات فولادی ساختاری قابل جوش
BS4848قطعات ساختاری فولادی گرم
BS4848-2،بخش های توخالی
BS5135، جوشکاری قوس فلزی از فولاد کربن و کربن منگنز
BS6323مشخصات لوله های فولادی بدون درز و جوش برای وسایل نقلیه، مکانیک و مهندسی عمومی
BS6323-1الزامات کلی
-
