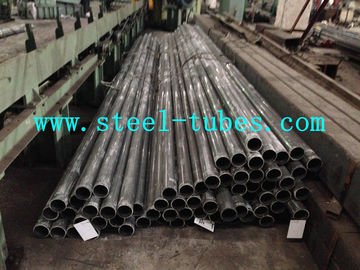

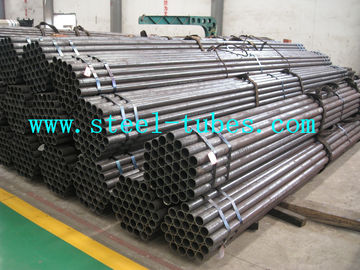

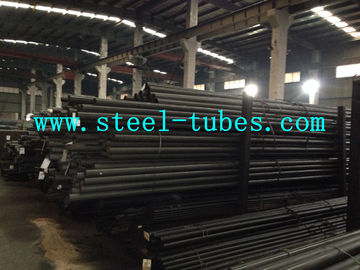

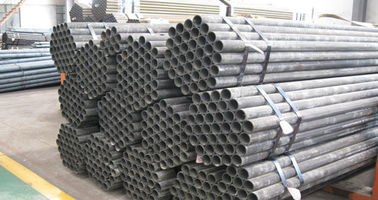

مقاومت الکتریکی لوله های فولادی جوشکاری BS6323-5 ERW1 ERW2 ERW3 ERW4 ERW5
جزئیات محصول
welded steel pipe
,welding steel tubing
BS6323-5 ERW1 ERW2 ERW3 ERW4 ERW5 لوله های فولادی جوش شده با مقاومت الکتریکی
استاندارد: BS6323-5 لوله های فولادی بدون درز و جوش برای خودرو، مکانیک و اهداف مهندسی عمومی
بخش پنجم: الزامات خاص برای لوله های فولادی جوشیده با مقاومت الکتریکی (از جمله لوله های استند)
درجه فولاد:ERW1 ERW2 ERW3 ERW4 ERW5
کاربردها:برای صنعت خودرو / برای استفاده از ماشین آلات / برای اهداف مکانیکی و مهندسی عمومی
محدوده اندازه:O.D.:6-350mm W.T.:1-30mm L:max12000mm
درجه فولاد و ترکیب شیمیایی:
| طراحی | ترکیبات شیمیایی (تحلیل قوری) | خواص مکانیکی | |||||||||||||
| C | آره | م | P | S | KM (به صورت جوش) | GMK و GZF | NKM و NZF(معمول شد) | ||||||||
| حداکثر. | حداکثر. | حداکثر. | حداکثر. | حداکثر. | دوباره | Rm | A | A | دوباره | Rm | A | دوباره | Rm | A | |
|
|
|
|
|
| D/a≤ | D/a> | |||||||||
| % | % | % | % | % | N/m | N/m | % | % | N/m | N/m | % | N/m | N/m | % | |
| ERW 1 | 0.13 | .. | 0.60 | 0.050 | 0.050 | 200 | 300 | 10 | 20 | 150 | 270 | 27 | 155 | 280 | 25 |
| ERW 2 | 0.16 | .. | 0.70 | 0.050 | 0.050 | 250 | 340 | 8 | 15 | 195 | 300 | 27 | 195 | 320 | 25 |
| ERW 3 | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 300 | 400 | 7 | 12 | 215 | 340 | 26 | 215 | 360 | 24 |
| ERW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 350 | 450 | 6 | 10 | 235 | 400 | 24 | 235 | 410 | 22 |
| ERW 5 | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 420 | 420 | 6 | 8 | 340 | .. | .. | 340 | 490 | 20 |
| قطر | تحمل | |||
| 1 | 2 | 3 | ||
| تموم شد | تا و شامل | حالت KM D/a | حالت GKM، GZF، NKM، NZF 20| | |
| ≤40 GKM،GZF، | ||||
| حالت NKM، NZF≤20 | ||||
| mm | mm | mm | mm | mm |
| 20 | ±0.12 | ±0.18 | ±0.24 | |
| 20 | 30 | ±0.15 | ±0.22 | ±0.30 |
| 30 | 50 | ±0.20 | ±0.30 | ±0.40 |
| 50 | 70 | ±0.25 | ±0.37 | ±0.50 |
| 70 | 90 | ±0.30 | ±0.45 | ±0.60 |
| 90 | 110 | ±0.35 | ±0.52 | ±0.70 |
| 110 | 130 | ±0.45 | ±0.68 | ±0.90 |
| 130 | 150 | ±0.55 | ±0.82 | ± 110 |
| 150 | 170 | ±0.65 | ±0.97 | ± 130 |
| 170 | ±0.75٪ از خارج | ±1% از قطر بیرونی | ±1.5% از قطر بیرونی | |
| قطر | ||||
توجه: درجه فولاد خاص نیز بر اساس درخواست مشتری در دسترس است.
-
