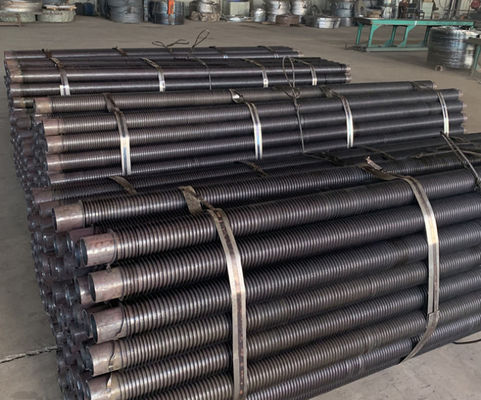

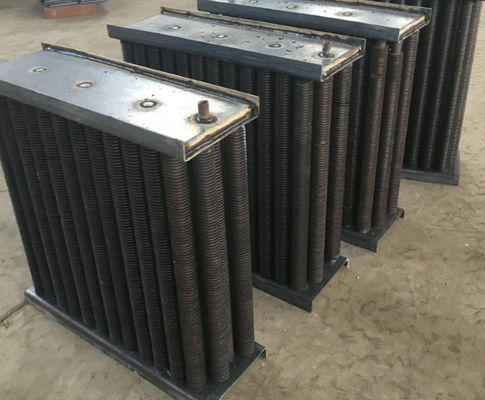

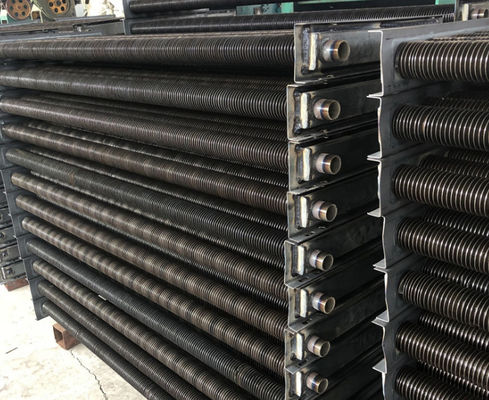

نام: | لوله های فنلاندی مارپیچ | استاندارد: | ASTM A519 |
---|---|---|---|
برجسته: | لوله های پره ای مارپیچ ASTM A519,لوله های فن دار مارپیچ جوش داده شده مبدل حرارتی,لوله پره ای دندانه دار ASTM A519 |
لوله های پره ای جامد مارپیچی جامد
موارد | کد | ابعاد | مدارا |
قطر لوله خارج | D1 | Φ25~Φ219 میلی متر | ±0.2 میلی متر |
قطر خارج فین | D2 | Φ37Φ279 میلی متر | ±0.75 میلی متر |
زمین فین | م | 4~90 میلی متر | ±0.2 میلی متر |
قد باله | ح | 6~30 میلی متر | ±0.75 میلی متر |
ضخامت لوله | δ1 | 2~16 میلی متر | ±0.15 میلی متر |
ضخامت باله | δ2 | 0.8~2.5 میلی متر | ±0.1 میلی متر |
لوله برداشته نشده به پایان می رسد | L1 | سفارشی | ±1‰* L1 میلی متر |
لوله برداشته نشده به پایان می رسد | L2 | سفارشی | ±1‰* L2 میلی متر |
حداکثر طول لوله | ل | 0.5~25 متر | ±1‰* L میلی متر |
لوله های فین دار یا لوله های فین نوع:
♦ لوله های پره ای جوش داده شده
fin لوله های باله اکسترود شده
♦ لوله های پره ای جامد مارپیچ جوش داده شده
tub لوله های پره ای دندانه دار جوش داده شده
. لوله های پره ای مارپیچ جوش داده شده
