لوله فولادی هیدرولیک فولادی دقت GB / T 24187 سرد برای اواپوراتور ساخته شده است
جزئیات محصول
,
,hydraulic cylinder pipe
TORICH GB/T 24187 لوله های فولادی تک جوش دقیق سرد
مشخصات:
ماده:C Si Mn P S
محدوده اندازه:بیش از حد:3.18-18ميلي متر
WT:0.3-1.3 میلی متر
طول کلی:1.5 تا 4 متر
تحمل:
طبق جدول های زیر یا درخواست مشتریان.
جدول 1 قطر بیرونی، ضخامت دیوار و وزن نظری
| OD/mm | WT/mm | |||||||||
| 0.30 | 0.40 | 0.50 | 0.60 | 0.65 | 0.70 | 0.80 | 0.90 | 1.00 | 1.30 | |
| وزن نظری / ((kg/m) | ||||||||||
| 3.18 | 0.0213 | 0.0274 | 0.0330 | |||||||
| 4.00 | 0.0274 | 0.0355 | 0.0432 | 0.0503 | ||||||
| 4.76 | 0.0330 | 0.0430 | 0.0525 | 0.0616 | 0.0659 | 0.0701 | ||||
| 5.00 | 0.0348 | 0.0454 | 0.0555 | 0.0651 | 0.0697 | 0.0742 | ||||
| 6.00 | 0.0422 | 0.0552 | 0.0678 | 0.0799 | 0.0858 | 0.0915 | 0.1026 | 0.1132 | 0.1233 | |
| 6.35 | 0.0448 | 0.0587 | 0.0721 | 0.0851 | 0.0914 | 0.0975 | 0.1095 | 0.1210 | 0.1319 | |
| 7.94 | 0.0565 | 0.0744 | 0.0917 | 0.1086 | 0.1169 | 0.1250 | 0.1409 | 0.1563 | 0.1712 | 0.2129 |
| 8.00 | 0.0570 | 0.0750 | 0.0925 | 0.1095 | 0.1178 | 0.1260 | 0.1421 | 0.1576 | 0.1726 | 0.2148 |
| 9.53 | 0.0683 | 0.0901 | 0.1113 | 0.1321 | 0.1423 | 0.1524 | 0.1722 | 0.1915 | 0.2104 | 0.2639 |
| 10.00 | 0.0718 | 0.0947 | 0.1171 | 0.1391 | 0.1499 | 0.1605 | 0.1815 | 0.2020 | 0.2220 | 0.2789 |
| 12.00 | 0.0866 | 0.1144 | 0.1418 | 0.1687 | 0.1819 | 0.1951 | 0.2210 | 0.2464 | 0.2713 | 0.3430 |
| 12.70 | 0.0917 | 0.1213 | 0.1504 | 0.1790 | 0.1932 | 0.2072 | 0.2348 | 0.2619 | 0.2885 | 0.3655 |
| 14.00 | 0.1014 | 0.1342 | 0.1665 | 0.1983 | 0.2140 | 0.2296 | 0.2604 | 0.2908 | 0.3206 | 0.4072 |
| 15.88 | 0.1153 | 0.1527 | 0.1896 | 0.2261 | 0.2441 | 0.2621 | 0.2975 | 0.3325 | 0.3670 | 0.4674 |
| 16.00 | 0.1162 | 0.1539 | 0.1911 | 0.2279 | 0.2461 | 0.2641 | 0.3000 | 0.3352 | 0.3699 | 0.4713 |
| 18.00 | 0.1310 | 0.1736 | 0.2158 | 0.2575 | 0.2781 | 0.2987 | 0.3393 | 0.3795 | 0.4192 | 0.5354 |
| وزن نظری بدون پوشش اضافی، تراکم فولاد 7.85 کیلوگرم / | ||||||||||
جدول ۲ انحراف مجاز قطر بیرونی لوله فولادی
| قطر بیرونی | دقت عمومی | دقت بالا |
| <4.76 | ±0.08 | ±0.05 |
| 4.76-8.00 | ±0.12 | ±0.07 |
| >8.00-1200 | ±0.16 | ±0.10 |
| >1200 | ±0.20 | ±0.12 |
جدول 3 انحراف مجاز ضخامت دیواره لوله فولادی
| ضخامت دیوار | انحراف مجاز |
| <0.70 | ±0.05 |
| ≥0.70 | ±0.07 |
جدول 4 انحراف مجاز طول مشخصه لوله فولادی
| طول | انحراف مجاز |
| ≤2000 | +4 0 |
| >2000 تا 5000 | +7 0 |
| >5000-8000 | +10 0 |
جدول ۵ ترکیب شیمیایی نوار فولاد(شکاف توده ای) %
| دسته بندی | C | آره | م | P | S |
| نوار فولادی کربن پایین | ≤0.08 | ≤0.03 | ≤0.30 | ≤0.030 | ≤0.030 |
| نوار فولادی با کربن بسیار پایین | ≤0.008 | ≤0.03 | ≤0.25 | ≤0.020 | ≤0.030 |
جدول ۶ خواص مکانیکی نوار فولاد کربن پایین
| ضخامت /م.م | قدرت کششی
| قدرت تولید
| کشش A/٪ |
| 0.25~<0.35 | ≥270 | ≥32 | |
| 0.35~<0.50 | ≥34 | ||
| ≥0.50 | ≥36 | ||
| a با b نوع نمونه با شماره نمونه D14 در GB/T 228-2002. | |||
جدول 7 خواص مکانیکی نوار فولاد بسیار کم کربن
| ضخامت /م.م | قدرت کششی
| قدرت تولید
| کشش A/٪ |
| ≤0.50 | ≥280 | 130 تا 250 | ≥38 |
| >0.50 | ≥40 | ||
| a با b نوع نمونه با شماره نمونه P14 در GB/T 228-2002. | |||
جدول 8 خواص مکانیکی لوله های فولادی
| دسته بندی | قدرت کششی
| قدرت تولید
| کشش A/٪ |
| لوله های فولادی معمولی ((MA)) | ≥270 | ≥180 | ≥14 |
| لوله فولادی نرم ((MB) | ≥230 | 150 ~ 220 | ≥35 |
| a با b نوع نمونه با شماره نمونه S7 در GB/T 228-2002. | |||
مشخصات:
تضمین کیفیت TORICH
کیفیت سطح خوب
تحمل خوب OD و ID که مطابق با استاندارد فنی کنترل می شود
کیفیت پایدار
تست 100٪ جریان گردشی
پردازش:W-H W-C
به طور گسترده ای در زمینه استفاده از:لوله سوخت کنسندر، تبخیرگر، لوله خنک کننده یخچال، ماشین آلات و لوازم الکترونیکی صنعتی

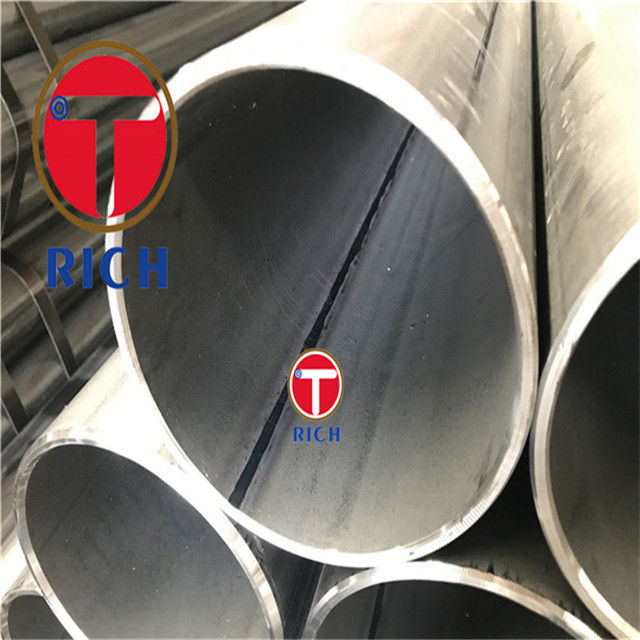

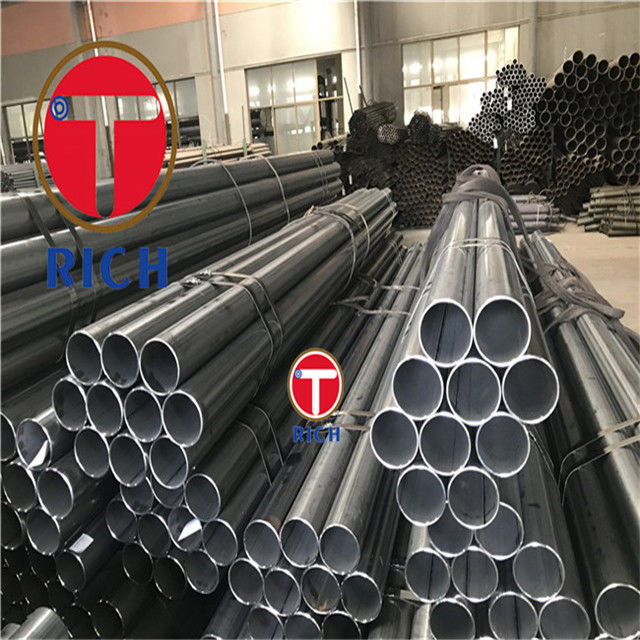

تصاویر محصول:
کنترل کیفیت
1- بازرسی مواد اولیه وارد شده
2~ جداسازی مواد خام برای جلوگیری از مخلوط شدن درجه فولاد
3~ گرم کردن و چکش دادن برای کشیدن سرد
4~ کشش سرد و رولینگ سرد، بازرسی در خط
5~ درمان حرارتی، +A، +SRA، +LC، +N، Q+T
6~ راست کردن- برش به طول مشخص شده- بازرسی اندازه گیری
7~ آزمایش مکانیکی در آزمایشگاه های خود با قدرت کششی، قدرت بهره، طول کششی، سختی، ضربه، میکروساخت و غیره
بسته بندی و جوراب.
100درصد لوله هاي فولادي ما از نظر ابعاد چک شده اند
100درصد لوله هاي فولادي ما به صورت بصري بررسي ميشن تا مطمئن بشن که سطحشون کاملاً خوب و نقصي نداره
آزمایش 100٪ جریان گرد و غبار و آزمایش فوق صوتی برای حذف نقص های طولی و متقاطع.
-
