TORICH GB / T 3091 Q195 Q215A / B Q235A / B لوله فولادی جوش داده شده برای تحویل مایع فشار کم
جزئیات محصول
,
,welding steel tubing
TORICH GB/T 3091 Q195 Q215A/B Q235A/B لوله فولادی جوشیده برای انتقال مایعات با فشار پایین
مشخصات:
ماده:Q195 Q215A/B Q235A/B Q295A/B Q345A/B معادل فولاد درجه st33 Cr.B Cr.58 Cr.D
DIN S185 SS330 SS400 و غیره
محدوده اندازه:بیش از حد:۳-۴۲۰ میلی متر
WT:0.5 تا 50 میلی متر
طول کلی:3 تا 12 متر
تحمل:
طبق جدول های زیر یا درخواست مشتریان.
مشخصات:
خواص مکانیکی
ضریب وزن پوشش گالوانیزه
پردازش:لوله های فولادی باید با هر نوع جوش مقاومت الکتریکی با فرکانس بالا، جوش قوس عمودی و جوش قوس عمودی و یا جوش قوس عمودی در حالت مارپیچی پردازش شوند.
شرایط فنی تحویل: لوله های فولادی باید در حالت جوش تحویل داده شوند.لوله فولادی جوش شده با مقاومت الکتریکی با فرکانس بالا می تواند در شرایط درمان جوش جوش شده تحویل داده شودطبق نیاز طرف تقاضا و از طریق مذاکره بین طرف عرضه و طرف تقاضا،لوله فولادی نیز می تواند در حالت درمان گرما عمده تحویل داده شود و این باید در قرارداد مشخص شود.
به طور گسترده ای در زمینه استفاده از:برای حمل و نقل آب، گاز، نفت، هوا و بخار گرمایش یا استفاده های دیگر
جدول 2 انحراف مجاز قطر بیرونی و ضخامت دیوار
واحد: میلیمتر
| قطر بیرونی اسمی D | انحراف مجاز قطر بیرونی | انحراف مجاز از ضخامت دیوار |
| D≤483 | ±0.50 | ±10%S |
48.3| ±1%D | | |
| D>273 | ±0.75٪D |
جدول 3 خواص مکانیکی
| درجه | مقاومت کششی N/m | قدرت پایین تر/ N/m | طول کششی A٪ حداقل | |
| D≤1683 | D>1683 | |||
| Q235A،Q235B | 375 | 235 | 15 | 20 |
| Q295A،Q295B | 390 | 295 | 13 | 18 |
| Q345A،Q345B | 470 | 345 | 13 | 18 |
| توجه: زمان داوری آزمایش کشش بر اساس نمونه طولی است. | ||||
جدول 4 موارد بازرسی، روش های آزمایش و تعداد نمونه گیری لوله های فولادی
| نه | پروژه بازرسی | روش نمونه گیری و روش آزمایش | مقدار نمونه گیری |
| 1 | ترکیب شیمیایی | GB/T 20066، GB/T 223، GB/T 4336 | هر فرنس (کانستر) |
| 2 | آزمایش کشش | GB/T 228، GB/T 2975 | هر دسته يک عدد |
| 3 | آزمایش کشش | GB/T 241 | یکی یکی |
| 4 | معاینه فوق صوتی | GB/T18256 | یکی یکی |
| 5 | تشخیص خطای جریان گردشی | GB/T 7735 | یکی یکی |
| 6 | آزمون خم شدن | GB/T 244 | دو تا در هر دسته |
| 7 | آزمایش صاف شدن | GB/T 246 | چهار تا در هر رول |

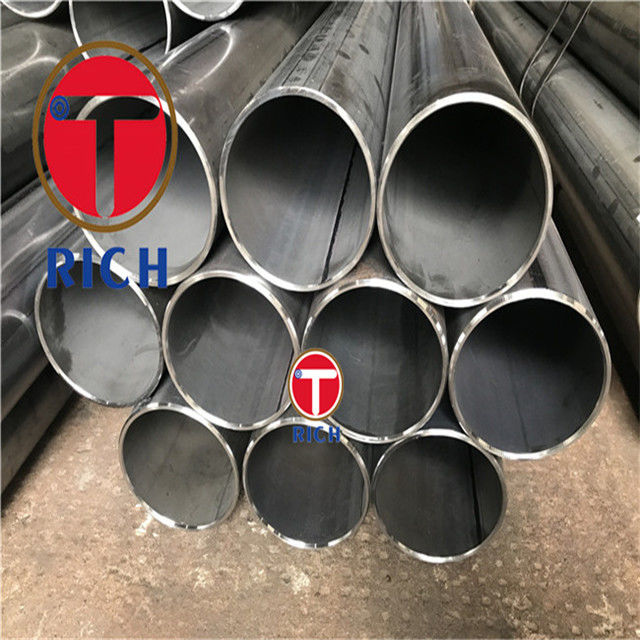

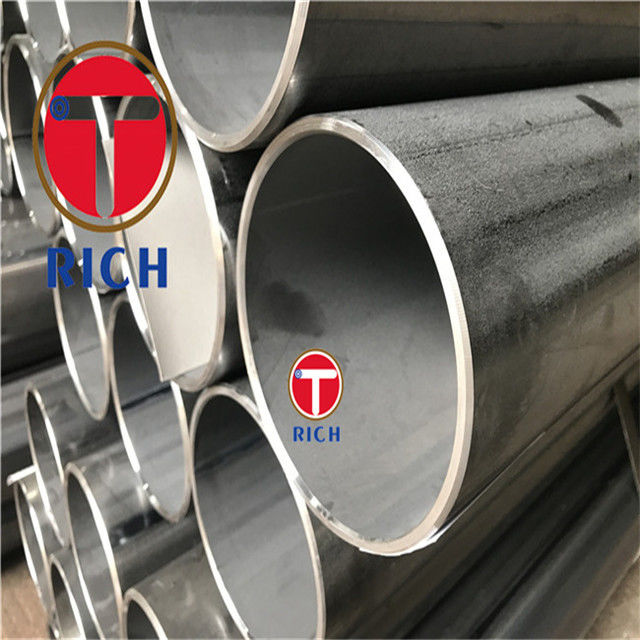

تصاویر محصول:
کنترل کیفیت
1- بازرسی مواد اولیه وارد شده
2~ جداسازی مواد خام برای جلوگیری از مخلوط شدن درجه فولاد
3~ گرم کردن و چکش دادن برای کشیدن سرد
4~ کشش سرد و رولینگ سرد، بازرسی در خط
5~ درمان حرارتی، +A، +SRA، +LC، +N، Q+T
6~ راست کردن- برش به طول مشخص شده- بازرسی اندازه گیری
7~ آزمایش مکانیکی در آزمایشگاه های خود با قدرت کششی، قدرت بهره، طول کششی، سختی، ضربه، میکروساخت و غیره
بسته بندی و جوراب.
100درصد لوله هاي فولادي ما از نظر ابعاد چک شده اند
100درصد لوله هاي فولادي ما به صورت بصري بررسي ميشن تا مطمئن بشن که سطحشون کاملاً خوب و نقصي نداره
آزمایش 100٪ جریان گرد و غبار و آزمایش فوق صوتی برای حذف نقص های طولی و متقاطع.
-
