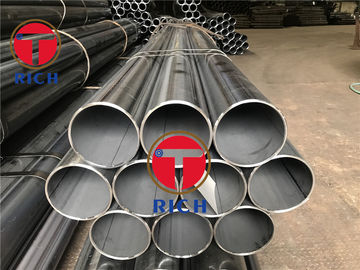

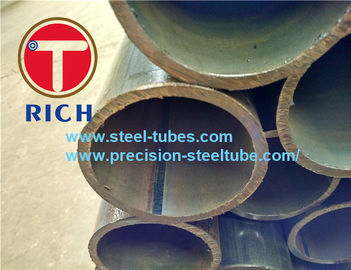

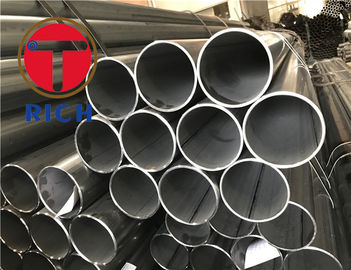

مقاومت الکتریکی Welde مقاومت الکتریکی طولی جوش داده شده لوله های فولادی گالوانیزه گرم
جزئیات محصول
,
,welding steel tubing
GB/T 13793 مقاومت الکتریکی طولی جوش مقاومت الکتریکی طولی جوش گرم لوله های فولادی گالوانیزه
کاربرد:مناسب برای اهداف مکانیکی، ساختمانی و دیگر اهداف ساختاری و لوله فولادی دوخته شده با بخیه مستقیم با قطر بیرونی بیش از 711mm،همچنین می تواند به لوله های فولادی جوشیده شده برای حمل و نقل مایعات اعمال شود.
اندازه:L-4~12m OD--5~711mm WT--0.5~5.5mm
درجه:10,20،Q195،Q215،Q213،Q275
روش تولید: لوله فولادی باید از نوار فولادی گرم یا نوار فولادی سرد با روش جوش مقاومت فرکانس بالا ساخته شود.
کشور تحویل: لوله فولادی باید جوشکاری و یا درمان حرارتی دولت تحویل
کیفیت سطح: سطوح داخلی و خارجی لوله فولادی نباید ترک ها، پوسته ها، پیچیدگی ها، از هم جدا شدن ها، پیچیدگی ها و سوختگی ها را داشته باشند.آکسید سنگ، و ردپای های خارج از برش که بیش از یک انحراف ضخامت دیواره منفی نیست
تحمل قطر بیرونیواحد: میلیمتر
| قطر بیرونی ((D) | پیشرفت عمومی ((PD.A))a | دقت بالاتری (PD.B) | دقت بالا (PD.C) |
| 5 تا 20 | ±0.30 | ±0.15 | ±0.05 |
| >20 تا 35 | ±0.40 | ±0.20 | ±0.10 |
| >35-50 | ±0.50 | ±0.25 | ±0.15 |
| >50-80 | ±1%D | ±0.35 | ±0.25 |
| >80 تا 1143 | ±0.60 | ±0.40 | |
| >114.3-1683 | ±0.70 | ±0.50 | |
| >168.3-2191 | ±0.80 | ±0.60 | |
| >219.1-711 | ±0.75٪D | ±0.5٪D | |
| aبرای لوله های فولادی برای نوردان کمربند حمل کننده اعمال نمی شود | |||
تحمل ضخامت دیوار واحد: میلیمتر
| ضخامت دیوار ((t) | پیشرفت عمومی ((PD.A))a | دقت بالاتری (PD.B) | دقت بالا (PD.C) | ضخامت دیواری غیر یکنواختب |
| 0.50 به 0.70 | ±0.10 | ±0.04 | ±0.03 | ≤7.5%ت |
| >0.70-1.0 | ±0.05 | ±0.04 | ||
| >1.0-15 | ±0.06 | ±0.05 | ||
| >1.5-25 | ±10%t | ±0.12 | ±0.06 | |
| >2.5-3.5 | ±0.16 | ±0.10 | ||
| >3.5-4.5 | ±0.22 | ±0.18 | ||
| >4.5-5.5 | ±0.26 | ±0.21 | ||
| >5.5 | ±7.5٪t | ±5.0%t | ||
| aبرای لوله های فولادی برای نوردان کمربند حمل کننده اعمال نمی شود ببرای لوله های فولادی Precision عمومی اعمال نمی شود. ضخامت دیواره غیر یکنواخت به معنی تفاوت بین حداکثر و حداقل مقادیر ضخامت دیواره اندازه گیری شده در همان بخش متقابل است. | ||||
ضریب وزن لوله فولادی گالوانیزه
| ضخامت دیوار t/mm | 1.2 | 1.4 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.5 | 2.8 | 3.0 | 3.2 | 3.5 | |
| ضریب c | A | 1.106 | 1.091 | 1.085 | 1.080 | 1.071 | 1.064 | 1.058 | 1.051 | 1.045 | 1.042 | 1.040 | 1.036 |
| ضریب c | ب | 1.085 | 1.073 | 1.068 | 1.064 | 1.057 | 1.051 | 1.046 | 1.041 | 1.036 | 1.034 | 1.032 | 1.029 |
| ضریب c | C | 1.064 | 1.055 | 1.051 | 1.048 | 1.042 | 1.038 | 1.035 | 1.031 | 1.027 | 1.025 | 1.022 | 1.020 |
| ضخامت دیوار t/mm | 3.8 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 | 5.4 | 5.6 | 6.0 | 6.5 | 7.0 | 8.0 | |
| ضریب c | A | 1.034 | 1.032 | 1.030 | 1.028 | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.018 | 1.016 |
| ضریب c | ب | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.013 |
| ضریب c | C | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.014 | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 |
| ضخامت دیوار t/mm | 9.0 | 10.0 | 11.0 | 12.0 | 12.7 | 13.0 | 14.2 | 16.0 | 17.5 | 20.0 | |||
| ضریب c | A | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 | 1.010 | 1.009 | 1.008 | 1.007 | 1.006 | ||
| ضریب c | ب | 1.011 | 1.010 | 1.009 | 1.008 | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.005 | ||
| ضریب c | C | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.006 | 1.005 | 1.005 | 1.004 | 1.004 |
| |
-
