| محل منبع: | چين |
|---|---|
| نام تجاری: | TORICH |
| گواهی: | ISO 9001 ISO 14001 TS 16949 EN 10204.3.1 LR KR |
| شماره مدل: | GB / T 14291 |
| مقدار حداقل تعداد سفارش: | 2 تن |
| قیمت: | USD 400-700 Ton |
| جزئیات بسته بندی: | در بسته بندی در جعبه چوبی |
| زمان تحویل: | 35-45 روز |
| شرایط پرداخت: | اعتبارات اسنادی، D/A، D/P T/T، وسترن یونیون، MoneyGram |
| قابلیت ارائه: | 6000 تن در سال |
| نام محصول: | GB / T 14291 لوله های فولادی Q235A / Q235B جوش داده شده برای خدمات مایع معدن | ماده: | Q235A، Q235B، Q295A، Q295B، Q345A، Q345B |
|---|---|---|---|
| تایپ کنید: | لوله فولادی جوش داده شده | سطحی: | روغن |
| استفاده: | مایع خدمات مایع | شکل: | دور |
| طول: | 4-12 متر | OD: | 21.3-660 میلیمتر |
| WT: | 2.5 تا 14 میلی متر | ||
| برجسته: | ,,electric resistance welded steel tube |
||

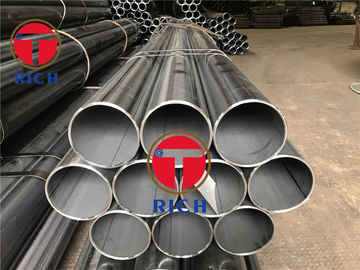

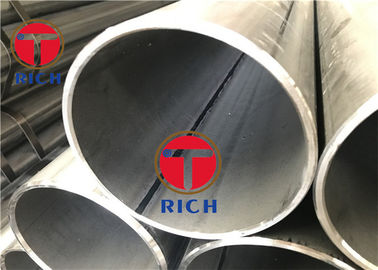

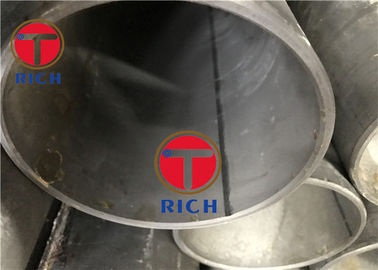

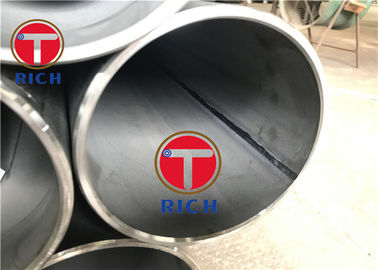

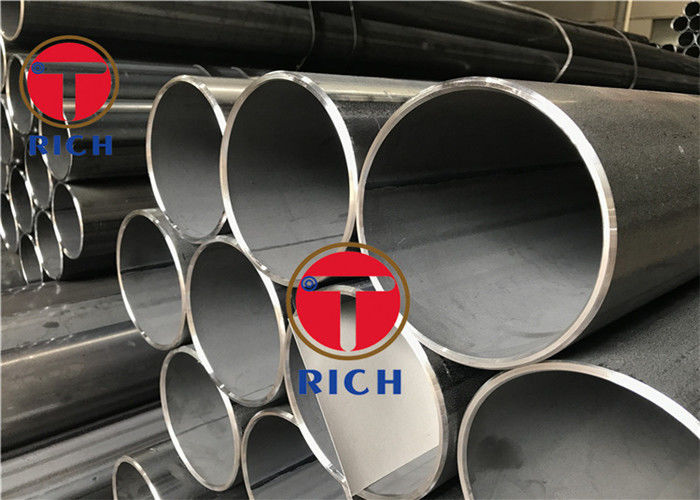

GB / T 14291 لوله های فولادی Q235A / Q235B جوش داده شده برای خدمات مایع معدن

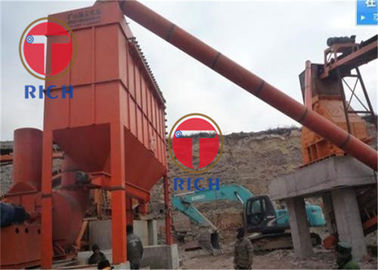

کاربرد: باد مین، زهکشی، فشار گاز زهکشی و انتقال پالپ با لوله فولادی جوش داده شده مستقیم
اندازه: L - 4 ~ 12m
OD - 21.3-660mm
WT - 2.5-14 میلی متر
درجه: Q235A، Q235B، Q295A، Q295B، Q345A، Q345B
روش تولید: جوشکاری مقاوم در برابر فرکانس بالا
وضعیت تحویل: لوله های فولادی باید مستقیما به لوله های درزدار لوله تحویل ملایم عرضه و تقاضا هر دو طرف مذاکره چیز بیش از، همچنین می تواند با توجه به وضعیت تحویل گرما درمان جوش یا وضعیت دیگر.
جدول 1 انحراف قابل قبول قطر بیرونی و ضخامت دیواره
واحد: میلیمتر
| قطر خارجی قطر D | انحراف قابل قبول قطر بیرونی | انحراف مجاز ضخامت دیواره |
| D≤48.3 | ± 0.50 | ± 10٪ S |
| 48.3 <D≤273 | ± 1٪ D | |
| D> 273 | ± 0.75٪ D |
جدول 2 اموال مکانیکی
| مقطع تحصیلی | استحکام کششی | استحکام کمتر | تمدید A٪ نه کمتر از | |
| D ≤168.3 | D > 168.3 | |||
| Q235A، Q235B | 375 | 235 | 15 | 20 |
| Q295A، Q295B | 390 | 295 | 13 | 18 |
| Q345A، Q345B | 470 | 345 | 13 | 18 |
| توجه: زمان داوری آزمون کششی بر اساس نمونه طولی است. | ||||
جدول 3 آیتم های بازرسی، روش های آزمون و تعداد نمونه های لوله های فولادی
| نه | پروژه بازرسی | روش نمونه گیری و روش آزمون | تعداد نمونه گیری |
| 1 | ترکیب شیمیایی | GB / T 20066، GB / T 223، GB / T 4336 | یک کوره (قوطی) |
| 2 | آزمون کششی | GB / T 228، GB / T 2975 | یکی از هر دسته |
| 3 | آزمون کششی | GB / T 241 | یکی یکی |
| 4 | معاینه سونوگرافی | GB / T18256 | یکی یکی |
| 5 | تشخیص عیب جاری فعلی | GB / T 7735 | یکی یکی |
| 6 | آزمون خمش | GB / T 244 | دو در هر دسته |
| 7 | تست انعطاف پذیر | GB / T 246 | چهار رول هر |
جدول 4 قطر خارجی ، ضخامت دیواره ، وزن نظری و فشار تست
| قطر خارجی Norminal (D) / میلی متر | ضخامت دیوار Norminal (S) / میلی متر | وزن تئوری / (کیلوگرم / متر) | فشار آزمون / MPa | ||
| Q235A ، Q235B | Q295A ، Q295B | Q345A ، Q345B | |||
| 21.3 | 2.5 | 1.16 | 15 | 15 | 15 |
| 21.3 | 3 | 1.35 | 15 | 15 | 15 |
| 21.3 | 3.5 | 1.54 | 15 | 15 | 15 |
| 25 | 2.5 | 1.39 | 15 | 15 | 15 |
| 25 | 3 | 1.63 | 15 | 15 | 15 |
| 25 | 3.5 | 1.86 | 15 | 15 | 15 |
| 25 | 4 | 2.07 | 15 | 15 | 15 |
| 26.9 | 2.5 | 1.50 | 15 | 15 | 15 |
| 26.9 | 3 | 1.77 | 15 | 15 | 15 |
| 26.9 | 3.5 | 2.02 | 15 | 15 | 15 |
| 26.9 | 4 | 2.26 | 15 | 15 | 15 |
| 31.8 | 2.5 | 1.81 | 15 | 15 | 15 |
| 31.8 | 3 | 2.13 | 15 | 15 | 15 |
| 31.8 | 3.5 | 2.44 | 15 | 15 | 15 |
| 31.8 | 4 | 2.74 | 15 | 15 | 15 |
| 33.7 | 2.5 | 1.92 | 15 | 15 | 15 |
| 33.7 | 3 | 2.27 | 15 | 15 | 15 |
| 33.7 | 3.5 | 2.61 | 15 | 15 | 15 |
| 33.7 | 4 | 2.93 | 15 | 15 | 15 |
| 38 | 2.5 | 2.19 | 15 | 15 | 15 |
| 38 | 3 | 2.59 | 15 | 15 | 15 |
| 38 | 3.5 | 2.98 | 15 | 15 | 15 |
| 38 | 4 | 3.35 | 15 | 15 | 15 |
| 40 | 2.5 | 2.31 | 15 | 15 | 15 |
| 40 | 3 | 2.74 | 15 | 15 | 15 |
| 40 | 3.5 | 3.15 | 15 | 15 | 15 |
| 40 | 4 | 3.55 | 15 | 15 | 15 |
| 42.4 | 2.5 | 2.46 | 15 | 15 | 15 |
| 42.4 | 3 | 2.91 | 15 | 15 | 15 |
| 42.4 | 3.5 | 3.36 | 15 | 15 | 15 |
| 42.4 | 4 | 3.79 | 15 | 15 | 15 |
| 48.3 | 2.5 | 2.82 | 14.6 | 15 | 15 |
| 48.3 | 3 | 3.35 | 15 | 15 | 15 |
| 48.3 | 3.5 | 3.87 | 15 | 15 | 15 |
| 48.3 | 4 | 4.37 | 15 | 15 | 15 |
| 51 | 2.5 | 2.99 | 13.8 | 15 | 15 |
