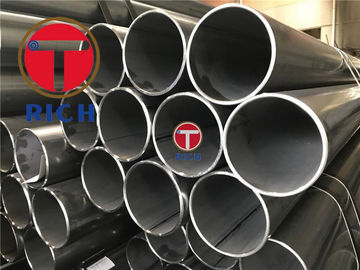

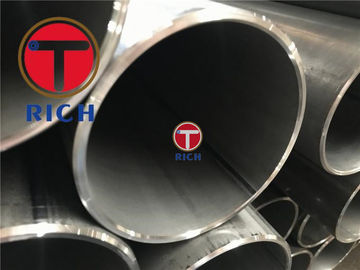

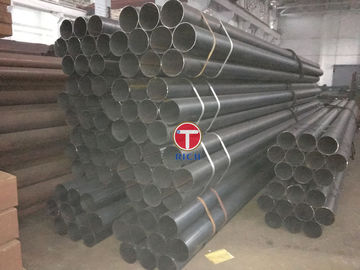

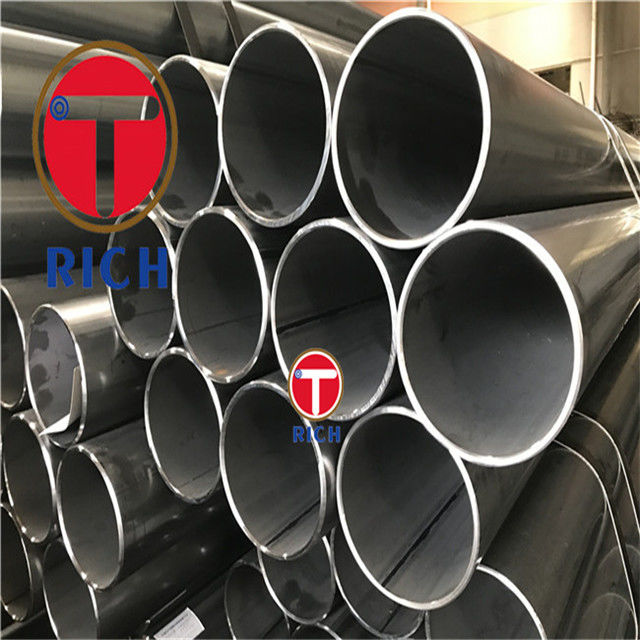

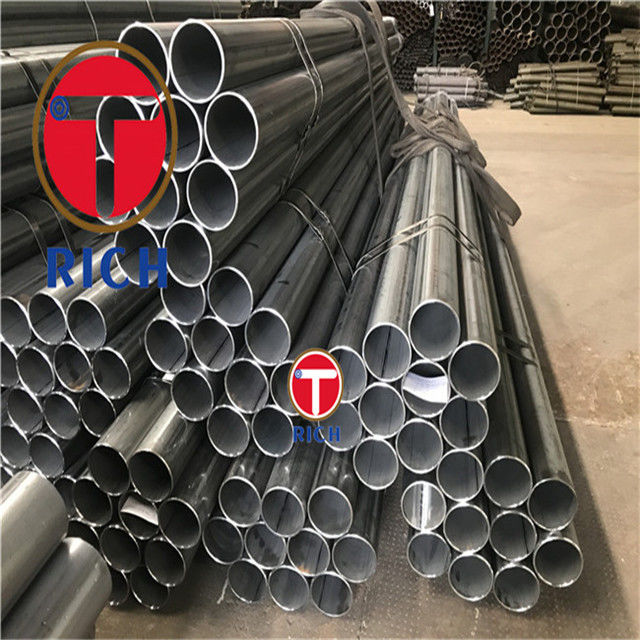

GB / T 3091 تحویل مایع فشار کم لوله فولادی جوش داده شده گالوانیزه، لوله های فولادی ERW SAWL SAWH
جزئیات محصول
,
,electric resistance welded steel tube
نام محصول:
GB/T 3091 انتقال مایع با فشار پایین لوله های فولادی جوش شده ERW SAWL SAWH
اندازه ها:
O.D: 5mm-420mm W.T: 0.5mm-50mm طول: 3000mm-12000mm
مواد فولادی:
Q195,Q215,Q215B,Q235A,Q235B,Q235,Q345,Q345B
پوشش زینک:
100 تا 500 گرم اگر گالوانیزه شده باشد
کاربرد:
استفاده از لوله های فولادی کربن برای ساخت و ساز ، ساخت و ساز ، مایع با فشار پایین ، آب ، گاز ، روغن ، لوله های خط
درمان سطح:
گالوانیزه شده، روغن شده، سیاه رنگ شده (پوشش لاک) ،پوشش مقاوم به خوردگی،پوشش ضد خوردگی
تکنیک:
مقاومت الکترونیک جوش (ERW)SAWهلیکل های جوشیده شده قوس زیر آب(SAWH) قوس زیر آب جوش طولی ((SAWL))
ماده: فولاد کامل، فولاد ذره ای با اندازه ذره ای فرریت.
ظاهر و عمومي:
مناطق جوش بدون ترک، عدم فیوژن و عدم نفوذ
لوله ها از نقص های سطحی خارجی که می توانند با بررسی بصری تشخیص داده شوند، پاک هستند.
راست بودن:
انحراف از راست بودن، از هر طول لوله L، نباید بیشتر از 0.0015L باشد.
انحراف از راست بودن در طول یک متر نباید بیش از 3 میلی متر باشد.
فرآیند تولید لوله، مسیر و شرایط تحویل:
| نه، نه | فرآیند تولید | مسیرهای تولید | شرایط تحویل | قابل استفاده برای کیفیت | |||
| فرآیند | نماد | مواد اولیه | عملیات شکل گیری | TR1 | TR1 | ||
| 1a | برقی جوشیده | EW | نوار های رولد شده گرم | شکل گیری سرد ((+لحام) | به صورت جوش | X | - |
| 1b | NW | X | - | ||||
| 1c | NP | X | X | ||||
| 2a | نوار رول شده استاندارد | به صورت جوش | X | - | |||
| 2b | NW | X | X | ||||
| 2c | NP | X | X | ||||
| 3 | به عنوان (((گرم) یا استاندارد کردن نوار نورد | شکل گیری سرد ((+سوخته شده) + کشش داغ در دمای کنترل شده کاهش یافته است تا وضعیت عادی را به دست آورد | NR | X | X | ||
| 4 | سرد رول + ریز ریز | شکل گیری سرد ((+سوخته شده) | NP | X | X | ||
| 11a | برقی های آکورد شده -خياط طولي یا -پست مارپیچی | SAW: -ساول -ساوه | صفحه یا نوار به صورت گرم رول شده | شکل گیری سرد ((+سوخته شده) | به صورت جوش | X | - |
| 11b | NW | X | - | ||||
| 11c | NP | X | X | ||||
| 12a | استاندارد کردن صفحه یا نوار رول شده | شکل گیری سرد ((+سوخته شده) | به صورت جوش | X | X | ||
| 12b | NW | X | X | ||||
| 12c | NP | X | X | ||||
| 13a | مثل سطر 11 یا 12 | شکل گیری عادی ((+سوخته شده) | به صورت جوش | X | X | ||
| 13b | NW | X | X | ||||
| 13c | NP | X | X | ||||
| 21 | آهنگرهای پیوسته، فقط برای فولاد های P195 و P235 با D ≤114.3mm | BW | نوار های رولد شده گرم | شکل گیری گرم ((+لحام شده) | به صورت جوش | X | - |
| a As wekded = بدون درمان حرارتی. NP = کامل لوله نرمال شده. NW= منطقه جوش نرمال شده. NR = نرمال شده رول شده برای لوله های quqality TR2، تنها جوش فرکانس بالا، حداقل فرکانس 100kHz، ((نماد=HFW) مجاز است. | |||||||
کنترل کیفیت
1- بازرسی مواد اولیه وارد شده
2~ جداسازی مواد خام برای جلوگیری از مخلوط شدن درجه فولاد
3~ گرم کردن و چکش دادن برای کشیدن سرد
4~ کشش سرد و رولینگ سرد، بازرسی در خط
5~ درمان حرارتی، +A، +SRA، +LC، +N، Q+T
6~ راست کردن- برش به طول مشخص شده- بازرسی اندازه گیری
7~ آزمایش مکانیکی در آزمایشگاه های خود با قدرت کششی، قدرت بهره، طول کششی، سختی، ضربه، میکروساخت و غیره
بسته بندی و جوراب.
100درصد لوله هاي فولادي ما از نظر ابعاد چک شده اند
100درصد لوله هاي فولادي ما به صورت بصري بررسي ميشن تا مطمئن بشن که سطحشون کاملاً خوب و نقصي نداره
آزمایش 100٪ جریان گرد و غبار و آزمایش فوق صوتی برای حذف نقص های طولی و متقاطع.
-
