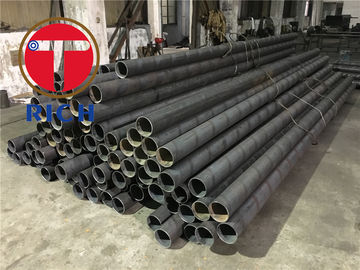

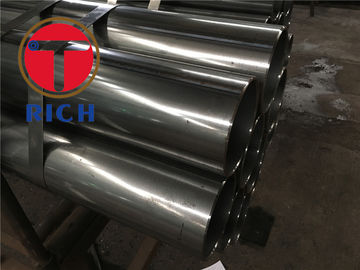

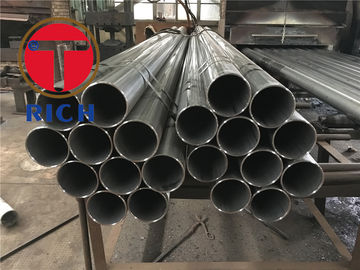

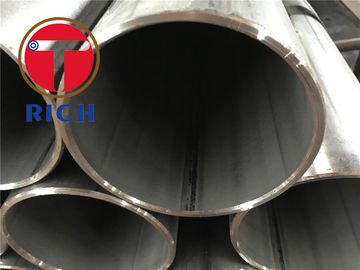

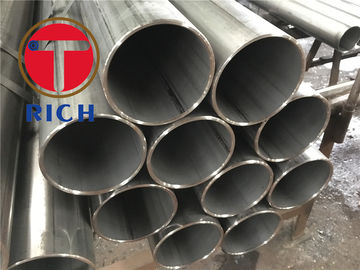

EN 10217-6 لوله های قوس الکتریکی فرو بردن لوله های فولادی غیر فولادی با فولاد کربنی

اطلاعات پایه
محل منبع: چين
نام تجاری: Torich
گواهی: ISO9001:2008, ISO14001:2008, TS16949
شماره مدل: EN10217-1
مقدار حداقل تعداد سفارش: 1 تن
قیمت: 700-900 USD perton
جزئیات بسته بندی: در بسته های شش ضلعی یا جعبه چوبی
زمان تحویل: 4-6 هفته
شرایط پرداخت: L / C، T / T، D / P، T / T
قابلیت ارائه: 1000 تن در ماه
اطلاعات تکمیلی
استاندارد: EN10217-1 ماده: فولاد دانه ای خوب
تایپ کنید: لوله فولادی جوش داده شده SAW شکل: دور
MTC: EN10204 3.1 B گرید فولاد: 195TR1 P235TR1 P265TR1
سطحی: سیاه و سیم جوش حذف شده است
برجسته:

,

,

electric resistance welded steel tube


توضیحات محصول

EN10217-6 لوله های فولادی غیر آلیاژ قوس تحت فشار قرار داده شده

EN10217-6 لوله های فولادی جوش داده شده برای مقاصد فشار - شرایط تحویل فنی -
قسمت 6: لوله های غیر آلیاژ فولادی با پایین مشخص مشخص شده قوس زیرزمینی را جوش داده اند
خواص دما

مواد:
فولاد به طور کامل کشته شده، فولاد دانه ای خوب با اندازه دانه فریتی.

نام فولاد:
مطابق با EN10027-1 و CR10260

تولید:
HFW با فرکانس بالا جوش داده شده است
SAW قوس زیرزمینی جوش داده شده - درز طولی - SAWH
- مارپیچ مارپیچ - SAWL

روش جوش:
تست و بازرسی از روش جوشکاری برای جوش داده شده با جوش داده شده (SAW) تحت نظارت و تایید مطابق با EN10217-1

ظاهر و عمومی:
مناطق جوش بدون ترک، عدم همجوشی و عدم نفوذ آزاد است
لوله ها از نقص های سطح خارجی آزاد می شوند که می توانند توسط معاینه بصری شناسایی شوند.

نشت نشت:

لوله ها باید آزمایش هیدرواستاتیک یا آزمایش الکترومغناطیسی را برای تنگی نفوذ انجام دهند

تست ناپذیر:

طول کامل جوش جوش تمام EW و BW tubes ahll به یک تست غیر غلطی برای تشخیص طول رانندگی

طول کامل جوش جوش تمام لوله های SAW باید به یک تست غیر غلطی برای شناسایی نواقص ها منجر شود.

راستی:

انحراف مستقیما از هر طول لوله L، نباید از 0.0015 لیتر بیشتر باشد.

انحرافات Straightness در طول هر یک متر طول نباید 3 میلی متر باشد.

آماده سازی پایان دادن:

لوله ها باید با انتهای مربع برداشته شوند. انتهای باید از سوراخ های بیش از حد آزاد باشد.

تست و بازرسی روش جوشکاری برای لوله های قوس سوار (SAW) تحت شرایط EN10217-1AnnexA

تست و بازرسی روش جوش برای لوله های SAW شاهد و تایید شده در مطابق با EN10217-1 AnnexA

فرآیند تولید لوله، مسیر و شرایط تحویل:

شماره رونتن فرایند ساخت مسیرهای تولید شرایط تحویل مناسب برای کیفیت
روند نماد شروع مواد عملیات تشکیل TR1 TR1
1a الکتریکی جوش داده شده EW به عنوان (گرم) نوار نورد شکل گیری سرد (+ جوشکاری) همانطور که جوش داده شده ایکس -
1b NW ایکس -
1c NP ایکس ایکس
2a نوار نورد معمولی همانطور که جوش داده شده ایکس -
2b NW ایکس ایکس
2c NP ایکس ایکس
3 به عنوان (گرم) نورد یا نرمال نوار نورد شکلدهی سرد (+ جوش داده شده) + کشش گرم در دمای کنترل شده به منظور ایجاد شرایط نوری زدگی کاهش می یابد NR ایکس ایکس
4 سرد رول + جریان آزاد شده است شکل سرد (+ جوش داده شده) NP ایکس ایکس
11a

جوش داده شده با قوس زیرزمینی

درزهای طولی

یا

شیلنگ

اره:

-SAWL

-ساوه

به عنوان (داغ) ورق نورد یا نوار شکل سرد (+ جوش داده شده) همانطور که جوش داده شده ایکس -
11b NW ایکس -
11c NP ایکس ایکس
12a عادی سازی صفحات یا نوار نورد شکل سرد (+ جوش داده شده) همانطور که جوش داده شده ایکس ایکس
12b NW ایکس ایکس
12c NP ایکس ایکس
13a همانطور که در خط 11 یا 12 است عادی تشکیل شده (+ جوش داده شده) همانطور که جوش داده شده ایکس ایکس
13b NW ایکس ایکس
13c NP ایکس ایکس
21 تنها برای فولاد P195 و P235 با D ≤114.3mm جوش داده شده است بله به عنوان (گرم) نوار نورد شکل داغ (+ جوش داده شده) همانطور که جوش داده شده ایکس -

a به عنوان wekded = بدون درمان گرما. NP = لوله کامل به طور منظم. NW = منطقه جوش عادی شده. NR = Normaised نورد

b برای لوله های quqality TR2، فقط جوشکاری با فرکانس بالا، حداقل فرکانس 100 کیلوهرتز، (نماد = HFW) قابل پذیرش است




EN10217-1 قسمت 1: لوله های فولادی غیر آهنی با خواص دمای مشخص شده اتاق

EN10217-2 قسمت 2: لوله های غیر آلیاژی و آلیاژهای الکتریکی با درجه حرارت بالا مشخص شده
خواص دما

EN10217-3 قسمت 3: لوله های پلی اتیلن نقره ای

EN10217-5 قسمت 4: لوله های فولادی غیر آهنی الکتریکی با دمای پایین مشخص شده
خواص

EN10217-5 قسمت 5: لوله های فولادی غیر آهنی با درجه پایین مشخص با قوس زیر آب جوش داده شده است
خواص دما

EN10217-6 قسمت 6: لوله های فولادی غیر آهنی با پایین تر مشخص شده با قوس زیر آب جوش داده شده است
خواص دما

EN10217-7 قسمت 7: لوله های فولادی ضد زنگ.


نکته های استاندارد:
EN 760، مواد مصرفی جوش - شار برای جوشکاری قوس زیرزمینی - طبقه بندی

EN 895، آزمون های مخرب در جوش در مواد فلزی - آزمون کششی عرضی

EN 910، آزمونهای مخرب در جوش در مواد فلزی - آزمون خمشی

EN1321، آزمون های مخرب در جوش در مواد فلزی - بررسی مكروسكوپي و ميكروسكوپي
جوش

EN10002-1، مواد فلزی - آزمایش کششی - قسمت 1: روش آزمون در دمای محیط

EN10002-5، مواد فلزی - آزمایش کششی - قسمت 5: روش رسوب در دمای بالا

EN10020، تعاریف و طبقه بندی نمرات فولاد

EN10021، الزامات فنی عمومی برای محصولات فولادی و آهن

EN10027-1، سیستم های مخرب فولاد - قسمت 1: نام فولاد، نمادهای اصلی.

EN10027-2، سیستم های تعیین شده برای فولاد - قسمت 2: سیستم های عددی.

EN10045-1، مواد فلزی - آزمون ضربه شارپ - قسمت 1: روش آزمون

EN10052، واژگان شرایط حرارتی محصولات آهنی

EN10204، محصولات فلزی - انواع اسناد بازرسی

EN10200، لوله های فولادی بدون درز و جوش - ابعاد و توده ها در واحد طول

EN10233، مواد فلزی - لوله - تست مسطح

EN10234، مواد فلزی - لوله - آزمایش گسترش رانش

EN10236، مواد فلزی - لوله - حلقه گسترش آزمون

EN10237، مواد فلزی - لوله - آزمون کشش حلقه

EN10246-1، آزمایش غیر ناپیوسته لوله های فولادی قسمت 1: آزمون الکترومغناطیسی اتوماتیک
بدون درز و جوش (به استثنای قوس سوار شده جوش داده شده) لوله های فولادی فرومغناطیسی برای
بررسی هیدرولیکی نشتی

EN10246-3، تست غیرمخرب لوله های فولادی - قسمت 3: تست جریان چرخش اتوماتیک بدون درز
و لوله های فولادی جوش داده شده (به غیر از لوله های قوس جوش ذوزنقه ای) برای تشخیص نواقص.

EN10246-5، تست غیر ناپیوسته لوله های فولادی - قسمت 5: خودکار مغناطیسی کامل محیطی
تست نشت مبدل / فلوسیت بدون درز و جوش داده شده (به استثنای قوس جوش داده شده در زیر)
لوله های فولادی فرومغناطیس برای تشخیص نواقص طولی

EN10246-6، تست غیرمخرب لوله های فولادی - قسمت 6: تست اولتراسونیک کامل محیطی کامل
لوله های فولادی بدون درز برای تشخیص نقص های عرضی.

EN10247-7، آزمایش غیر ناپیوسته لوله های فولادی - قسمت 7: تست اولتراسوند اتوماتیک کامل محیطی
بدون درز و جوش داده شده (به استثنای قوس سوار شده جوش داده شده) لوله های فولادی برای تشخیص
نواقص طولی

EN10246-8، آزمایش غیر ناپیوسته لوله های فولادی - قسمت 8: آزمون اولتراسوند اتوماتیک جوش
جوش لوله های جوش داده شده الکتریکی برای تشخیص نواقص طولی.

EN10246-9، آزمایش غیر کشنده لوله های فولادی - قسمت 9: آزمون اولتراسونیک اتوماتیک جوش
جوش لوله های قوس جوش داده شده در زیر آب برای تعیین طولی و / یا
نقص عرضی

EN10246-10، آزمایش غیر ناپیوسته لوله های فولادی - قسمت 10: تست رادیوگرافی جوش
جوش لوله های جوش داده شده با همجوشی اتوماتیک برای شناسایی نواقص.

EN10246-14، آزمایش غیر نابودی لوله های فولادی - قسمت 14: آزمایش اولتراسونیک اتوماتیک از
لوله های فولادی بدون درز و جوش داده شده (به استثنای قوس سوار شده با آب جوش) برای تشخیص لاپاروسکوپی
نقص ها

EN10246-15 آزمایش غیر ناپیوسته لوله های فولادی - قسمت 15: آزمون اولتراسونیک اتوماتیک نوار / ورق
مورد استفاده در ساخت لوله های فولادی برای تشخیص ناهمواری های سطحی

EN10246-16، آزمایش غیر کشنده لوله های فولادی - قسمت 16: آزمایش اولتراسونیک اتوماتیک منطقه
مجاور جوش جوش لوله های فولادی جوش داده شده برای تشخیص ناهمواری های سطحی

EN10246-17، تست غیر ناپیوسته لوله های فولادی - قسمت 17: آزمایش اولتراسونیک اتوماتیک پایان لوله
از لوله های بدون درز و جوش داده شده برای لوله های فولادی برای تشخیص ناهمواری های سطحی

EN10256، تست غیر ناپیوسته لوله های فولادی - صلاحیت و صلاحیت سطح 1 و سطح 2
کارکنان NDT

prEN 102661) لوله های فولادی، اتصالات و بخش های توخالی ساختاری - نمادها و تعریف شرایط برای استفاده در استانداردهای محصول

EN ISO 377، محصولات فولادی و فولاد - محل و آماده سازی نمونه ها و قطعات آزمایش برای تست های مکانیکی (ISO 377: 1997)

prEN 10168 1) محصولات آهن و فولاد - اسناد بازرسی - فهرست اطلاعات و شرح

EN ISO 2566-1، فولاد - تبدیل مقادیر طول کششی - قسمت 1: فولادهای کربنی و کم آلیاژ (ISO 2566-1: 1984)

ISO 14284، فولاد و آهن - نمونه برداری و آماده سازی نمونه ها برای تعیین ترکیب شیمیایی

CR 10260، سیستم های تعیین کننده فولاد - نمادهای اضافی

CR 10261، اطلاعات ECISS Circular IC 11 - آهن و فولاد - بررسی روش های موجود در تجزیه و تحلیل شیمیایی.

به عنوان (گرم) نوار نورد
