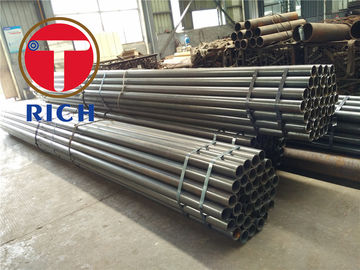

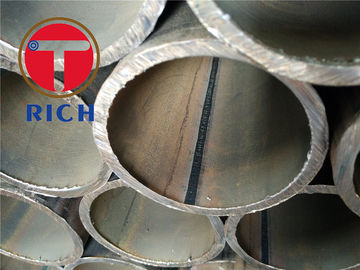

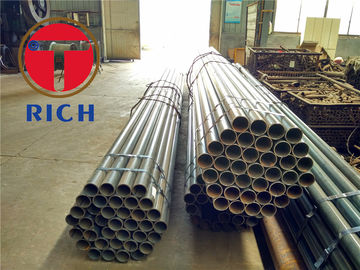

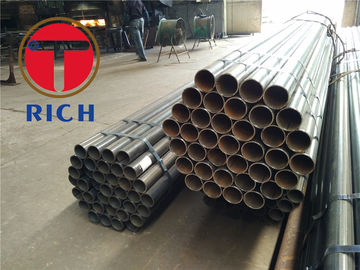

گرد EN 10217-2 لوله های فولادی جوش داده شده P195GH P235GH P265GH 16Mo3 HFW SAWW SAWL
جزئیات محصول
,
,electric resistance welded steel tube
EN10217-2 لوله های فولادی جوشیده شده P195GH P235GH P265GH 16Mo3 HFW SAWH SAWL
EN10217-2 لوله های فولادی جوشیده شده برای اهداف فشار - شرایط فنی تحویل -
بخش دوم:لوله های فلز غیر آلیاژ و آلیاژ شده الکتریکی با خواص درجه حرارت بالا
ماده:
فولاد کامل، فولاد ذره ای با اندازه ذره ای فرریت.
اسم فولاد:
مطابق با EN10027-1 و CR10260
تولید:
HFWآهنگر با فرکانس بالا
SAW قوس آب فرو رفته جوش - بخیه طولی -SAWH
-پختن مارپیچی -SAWL
روش جوش:
آزمایش و بازرسی روش جوش برای لوله های آب فرو رفته و جوش شده (SAW) گواهی داده شده و مطابق با EN10217-1 تأیید شده است
ظاهر و عمومي:
مناطق جوش بدون ترک، عدم فیوژن و عدم نفوذ
لوله ها از نقص های سطحی خارجی که می توانند با بررسی بصری تشخیص داده شوند، پاک هستند.
درزگیر بودن:
لوله ها باید از یک آزمایش هیدروستاتیک یا آزمایش الکترومغناطیسی برای خلاء عبور کنند.
آزمایش غیر مخرب:
تمام طول بخیه جوش تمام لوله های EW و BW باید تحت آزمایش غیر مخرب برای تشخیص نقص های طولی قرار گیرد.
تمام طول بخیه جوش تمام لوله های SAW باید به یک آزمایش غیر مخرب برای تشخیص نقص ها انجام شود.
راست بودن:
انحراف از راست بودن، از هر طول لوله L، نباید بیشتر از 0.0015L باشد.
انحراف از راست بودن در طول یک متر نباید بیش از 3 میلی متر باشد.
آماده سازی انتهای:
لوله ها باید با انتهای مربع برش تحویل داده شوند. انتهای آنها باید از لوله های بیش از حد پاک باشند.
ترکیب شیمیایی:
| درجه فولاد | C | آره | م | P | S | Cr | مو | نه | ال | ک | Nb | تو | V | Cr+Cu+ Mo+Ni | |
| نام فولاد | تعداد فولاد | حداکثر | حداکثر | حداکثر | حداکثر | حداکثر | حداکثر | حداکثر | حداکثر | دقیقه | حداکثر | حداکثر | حداکثر | حداکثر | حداکثر |
| P195TR1 | 1.0107 | 0.13 | 0.35 | 0.70 | 0.025 | 0.020 | 0.30 | 0.08 | 0.30 | - | 0.30 | 0.010 | 0.04 | 0.02 | 0.70 |
| P195TR2 | 1.0108 | 0.13 | 0.35 | 0.70 | 0.025 | 0.020 | 0.30 | 0.08 | 0.30 | 0.02 | 0.30 | 0.010 | 0.04 | 0.02 | 0.70 |
| P235TR1 | 1.0254 | 0.16 | 0.35 | 1.20 | 0.025 | 0.020 | 0.30 | 0.08 | 0.30 | - | 0.30 | 0.010 | 0.04 | 0.02 | 0.70 |
| P235TR2 | 1.0255 | 0.16 | 0.35 | 1.20 | 0.025 | 0.020 | 0.30 | 0.08 | 0.30 | 0.02 | 0.30 | 0.010 | 0.04 | 0.02 | 0.70 |
| P265TR1 | 1.0258 | 0.20 | 0.40 | 1.40 | 0.025 | 0.020 | 0.30 | 0.08 | 0.30 | - | 0.30 | 0.010 | 0.04 | 0.02 | 0.70 |
| P265TR2 | 1.0259 | 0.20 | 0.40 | 1.40 | 0.025 | 0.020 | 0.30 | 0.08 | 0.30 | 0.02 | 0.30 | 0.010 | 0.04 | 0.02 | 0.70 |
EN10217-1 بخش 1: لوله های فولادی بدون آلیاژ با خواص خاص در دمای اتاق
EN10217-2 بخش 2: لوله های فلز غیر فلزی و فلز فلزی مصالحه شده الکتریکی با ارتفاع مشخص شده
خواص دمایی
EN10217-3 بخش سوم:لوله های فولادی فلزی
EN10217-5 بخش 4: لوله های الکتریکی جوشیده شده فولادی بدون آلیاژ با دمای پایین مشخص شده
خواص
EN10217-5 بخش 5: لوله های آرک جوش شده از فولاد غیر فلزی با مقدار کم مشخص شده
خواص دمایی
EN10217-6 بخش 6: لوله های آرک جوشیده شده از فولاد غیر فلزی با محدوده پایین
خواص دمایی
EN10217-7 بخش 7: لوله های فولاد ضد زنگ
مرجع های قانونی:
EN 760 مواد مصرفی جوش - جریان برای جوش قوس غرق شده - طبقه بندی
استاندارد EN 895: آزمایش های مخرب بر روی جوش در مواد فلزی - آزمایش کشش متقاطع
EN 910: آزمایش های مخرب بر روی جوش در مواد فلزی - آزمایش خم
EN1321، آزمایش های مخرب بر روی جوش در مواد فلزی - بررسی میکروسکوپی و میکروسکوپی
از جوش
EN10002-1، مواد فلزی - آزمایش کشش - بخش 1: روش آزمایش در دمای محیط
EN10002-5, مواد فلزی - آزمایش کشش - بخش 5: روش تست در دمای بالا
EN10020 تعریف و طبقه بندی فولاد
EN10021: الزامات فنی کلی برای تولیدات فولاد و آهن
EN10027-1، سیستم های مخرب فولاد - بخش 1: نام فولاد، نمادهای اصلی.
EN10027-2، سیستم های نامگذاری فولاد - بخش 2: سیستم های عددی.
EN10045-1 مواد فلزی - آزمایش ضربه Charpy - بخش 1: روش آزمایش
EN10052، واژگان اصطلاحات درمان حرارتی محصولات آهن
EN10204، محصولات فلزی - انواع اسناد بازرسی
EN10200، لوله های فولادی بدون درز و جوش - ابعاد و توده ها در هر واحد طول
EN10233 مواد فلزی - لوله ها - آزمایش صاف شدن
EN10234 مواد فلزی - لوله ها - آزمایش گسترش درایف
EN10236 مواد فلزی - لوله ها - حلقه های آزمایش گسترش
EN10237 مواد فلزی - لوله ها - آزمایش کشش حلقه
EN10246-1، آزمایش غیر مخرب لوله های فولادی بخش 1: آزمایش الکترومغناطیسی خودکار لوله های فولادی
لوله های فولادی آهن مغناطیسی بدون درهم و جوش (به جز جوش قوس غرق شده) برای
بررسی خلاء هیدرولیک
EN10246-3، آزمایش غیر مخرب لوله های فولادی - بخش 3: آزمایش اتوماتیک جریان گرد و غبار لوله های بدون درهم
و لوله های فولادی جوش داده شده (به جز لوله های جوش داده شده با قوس زیر آب) برای تشخیص نقص ها.
EN10246-5، آزمایش غیر مخرب لوله های فولادی - بخش 5: اتوماتیک کامل مغناطیسی محیطی
آزمایش خروجی در محول/فلوکس از بدون درز و جوشکاری (به استثنای جوشکاری قوس غرق شده)
لوله های فولادی آهن مغناطیسی برای تشخیص نقص های طولی
EN10246-6، آزمایش غیر مخرب لوله های فولادی - بخش 6: آزمایش فوق صوتی خودکار کامل محیطی
لوله های فولادی بدون درهم برای تشخیص نقص های متقاطع
EN10247-7، آزمایش غیر مخرب لوله های فولادی - بخش 7: آزمایش فوق صوتی خودکار کامل محیطی
لوله های فولادی بدون درز و جوش (به جز لوله های جوش شده با قوس غرق شده) برای تشخیص
نقص های طولی
EN10246-8، آزمایش غیر مخرب لوله های فولادی - بخش 8: آزمایش فوق صوتی خودکار جوش
درخشان از لوله های برقی جوش داده شده برای تشخیص نقص های طولی.
EN10246-9، آزمایش غیر مخرب لوله های فولادی - بخش 9: آزمایش فوق صوتی خودکار جوش
یک رشته از لوله های جوشیده شده با قوس در آب برای تشخیص خطوط طولی و/یا
نقص هاي عمودي.
EN10246-10، آزمایش غیر مخرب لوله های فولادی - بخش 10: آزمایش رادیوگرافیکی جوش
بخیه لوله های آوتوماتیک فیوژن آرک ویلدر شده برای تشخیص نقص.
EN10246-14، آزمایش غیر مخرب لوله های فولادی - بخش 14: آزمایش فوق صوتی خودکار لوله های فولادی
لوله های فولادی بدون دنده و جوش (به جز جوش قوس غرق شده) برای تشخیص لایه های لایه دار
نقص
EN10246-15: آزمایش غیر مخرب لوله های فولادی - بخش 15: آزمایش فوق صوتی خودکار نوار/پلاک
که در تولید لوله های فولادی برای تشخیص نقص های لایه ای استفاده می شود
EN10246-16، آزمایش غیر مخرب لوله های فولادی - بخش 16: آزمایش فوق صوتی خودکار منطقه
در کنار بخیه جوش لوله های فولادی جوش شده برای تشخیص نقص های لایه دار
EN10246-17، آزمایش غیر مخرب لوله های فولادی - بخش 17: آزمایش فوق صوتی خودکار انتهای لوله
از لوله های فولادی بدون درز و جوش برای تشخیص نقص های لایه ای
EN10256، آزمایش غیر مخرب لوله های فولادی - صلاحیت و صلاحیت سطح 1 و سطح 2
پرسنل NDT
-
