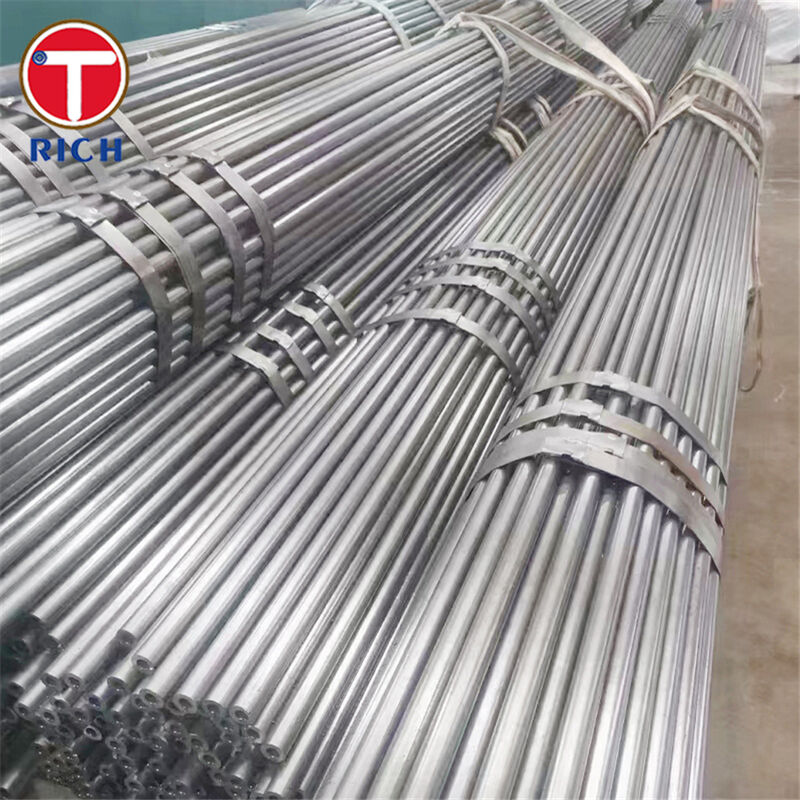

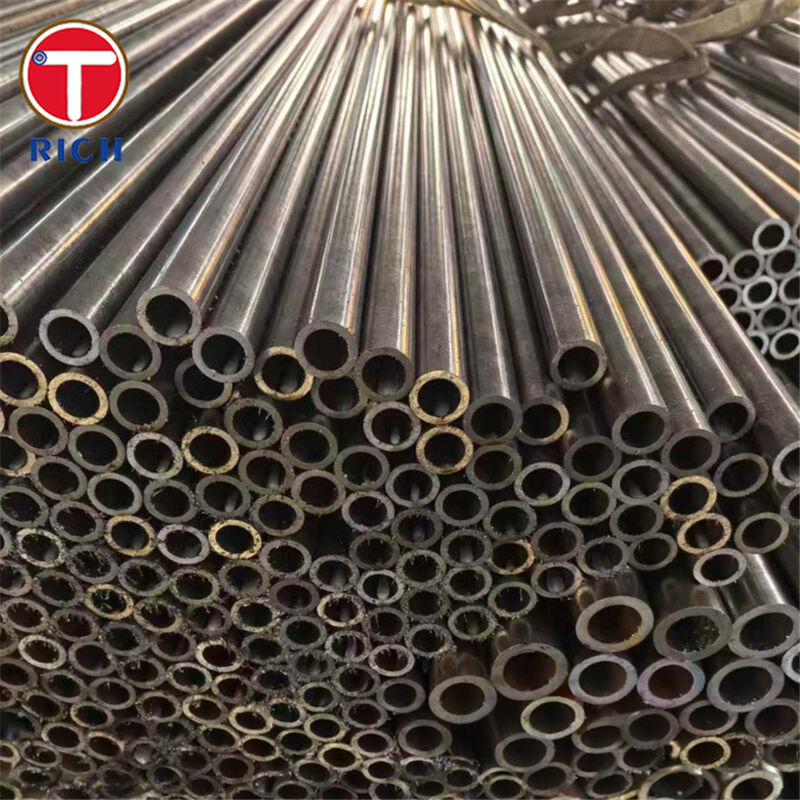

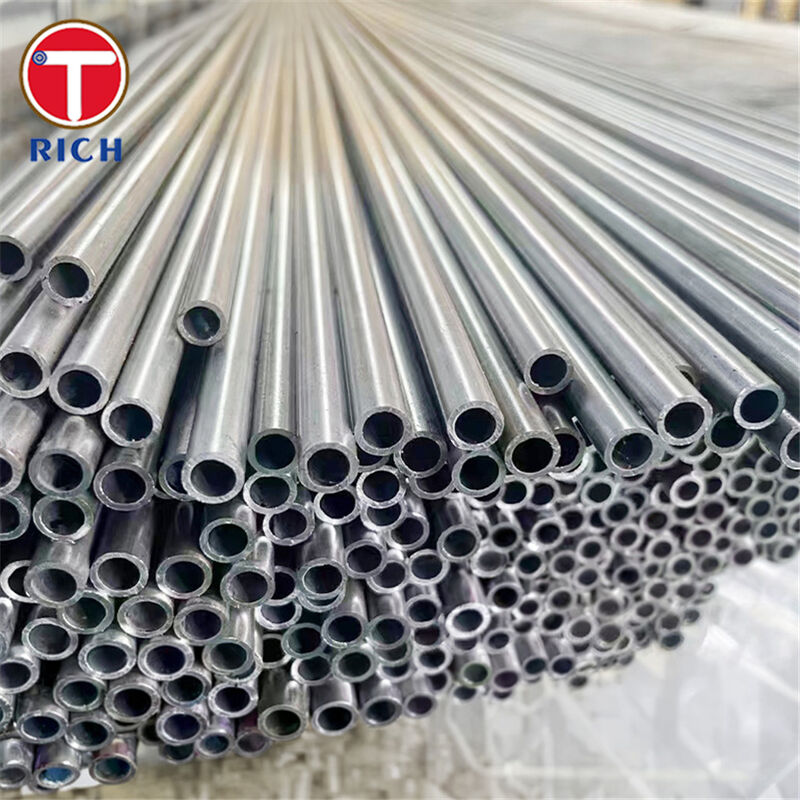

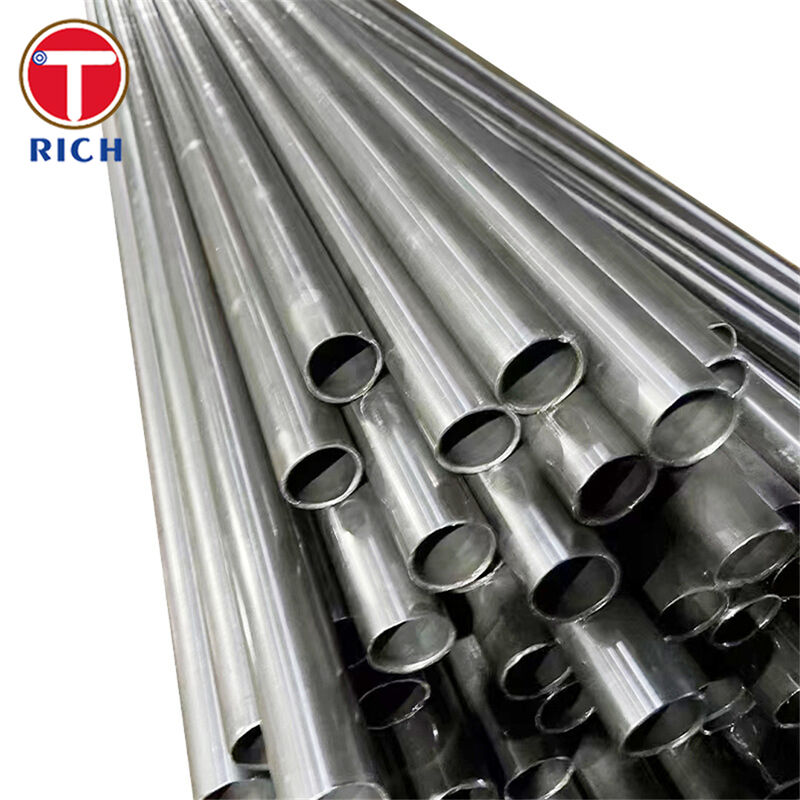

ST52.4 DIN 1630 لوله فولادی دقیق بدون درز برای سیستم های هیدرولیکی
جزئیات محصول
لوله فولادی دقیق کشیده به سرما,لوله فولادی بدون درز ST52.4 DIN 1630,لوله فولادی هیدرولیک کوچک
,ST52.4 DIN 1630 Seamless Steel Tube
,Small Precision Hydraulic Steel Tube
لوله بدون درز دقیق کشیده شده سرد DIN 1630 St 52.4 برای سیستم هیدرولیک
جنس
DIN 1630 St 52.4 (ST52.4) یک فولاد کربن آلیاژی بالا استفولاد کربن غیر آلیاژی که برای تولیدلوله های دقیق بدون درز و کشیده شده سرد برای کاربردهای پرفشار مانند سیستم های هیدرولیک و پنوماتیک، لوله کشی، مخازن و مهندسی مکانیک عمومی استفاده می شود.
در بسیاری از زنجیره های تامین، St52 / St52.4 با گرید های EN مانند E355 (1.0580) برای لوله های دقیق هیدرولیک مطابقت دارد.
مشخصات فنی
-
نوع محصول: لوله دقیق کشیده شده سردبدون درز (قطر خارجی کم / تلرانس دقیق) برای خطوط و اجزای هیدرولیک.
-
گرید اصلی: DIN 1630 St 52.4
-
مشخصات جایگزین معمول (هیدرولیک): EN 10305-4 E355 (+N), لوله های بدون درز کشیده شده سرد برای سیستم های قدرت هیدرولیک و پنوماتیک.
-
شرایط تحویل (EN 10305-4): +N (نرماله شده در اتمسفر کنترل شده پس از کشش سرد نهایی).
-
زبری سطح (EN 10305-4): Ra ≤ 4 μm (اختیاریRa ≤ 2 μm برای سطح داخلی در صورت درخواست).
-
طول های استاندارد (EN 10305-4): 6 متر +50/0 میلی متر (استاندارد) یا 6 متر +10/0 میلی متر (دقیق)، مگر اینکه توافق دیگری صورت گرفته باشد.
-
محافظت در برابر خوردگی: لوله ها بامحافظت موقت در برابر خوردگی تحویل داده می شوند؛ محافظت های پیشرفته مانندفسفاته کردن یاگالوانیزه کردن الکتریکی به طور گسترده برای دوام خطوط هیدرولیک استفاده می شوند.
ویژگی های اصلی
-
ساختار بدون درز برای به حداقل رساندن نقاط ضعف در مقایسه با لوله های جوشی در سرویس تحت فشار.
-
دقت کشیده شده سرد با تلرانس های مشخص و کیفیت سطح کنترل شده، پشتیبان اتصالات بدون نشتی و جریان پایدار.
-
کنترل کیفیت آماده برای هیدرولیک (تأیید شیمیایی، کششی، ابعادی و نشتی؛ تست غیر مخرب اختیاری برای ناهمواری های طولی).
-
گزینه استحکام بالا (St 52.4 / E355) مناسب برای اجزای هیدرولیک با فشار و بار بالاتر.
مزایای ما
1) “آیا می توانید تلرانس های دقیق و سطح داخلی/خارجی صاف را برای آب بندی و مونتاژ قابل اعتماد تضمین کنید؟”
بله. برای پروژه های هیدرولیک می توانیم مطابق باEN 10305-4 عرضه کنیم، که به طور صریح باتلرانس های دقیق تعریف شده و حداکثر زبری سطح مشخص شده مشخص می شود؛ استاندارد نیاز داردRa ≤ 4 μm (و در صورت درخواست، ارتقاء سطح داخلی بهRa ≤ 2 μm را مجاز می داند).
2) “چگونه خطر نشتی و نقص ها را کنترل می کنید (به خصوص برای هیدرولیک فشار بالا)؟”
ما از یک برنامه بازرسی “اول هیدرولیک” پیروی می کنیم: تجزیه و تحلیل شیمیایی، تست کششی، بازرسی ابعادی و تأیید نشتی بر روی هر لوله جداگانه بخشی از چارچوب بازرسی EN 10305-4 است، با تست غیر مخرب اختیاری برای ناهمواری های طولی با استفاده از روش های جریان گردابی / نشتی شار / اولتراسونیک و تأیید نشتی طبق EN ISO 10893-1.
3) “چه گزینه های محافظت در برابر خوردگی و عملیات سطحی برای ذخیره سازی و سرویس دهی سخت در دسترس است؟”
لوله ها بامحافظت موقت در برابر خوردگی طبق EN 10305-4 تحویل داده می شوند، و ما می توانیم پرداخت های رایج خطوط هیدرولیک مانندفسفاته کردن (مقاومت در برابر زنگ زدگی و حفظ روغن را بهبود می بخشد) یاگالوانیزه کردن الکتریکی را بسته به محیط نصب و الزامات OEM شما ارائه دهیم.
ترکیب شیمیایی
| استاندارد | گرید | C (حداکثر، %) | Si (حداکثر، %) | Mn (%)* | P (حداکثر، %) | S (حداکثر، %) | Altot (حداقل، %) |
|---|---|---|---|---|---|---|---|
| DIN 1630 | St 37.4 | 0.170 | 0.035 | ≥0.35 | 0.040 | 0.040 | — |
| DIN 1630 | St 44.4 | 0.200 | 0.035 | ≥0.40 | 0.040 | 0.040 | — |
| DIN 1630 | St 52.4 | 0.220 | 0.550 | ≤1.60 | 0.040 | 0.035 | — |
| EN 10305-4:2016 | E235 (1.0308) | 0.17 | 0.35 | 1.20 | 0.025 | 0.015 | 0.015 |
| EN 10305-4:2016 | E355 (1.0580) | 0.22 | 0.55 | 1.60 | 0.025 | 0.015 | 0.020 |
خواص مکانیکی
| استاندارد | گرید | استحکام تسلیم (حداقل، MPa) | استحکام کششی (MPa) | ازدیاد طول A (حداقل، %) |
|---|---|---|---|---|
| DIN 1630 | St 37.4 | 235 | 350–480 | 25 |
| DIN 1630 | St 44.4 | 275 | 420–550 | 21 |
| DIN 1630 | St 52.4 | 355 | 500–650 | 21 |
| EN 10305-4:2016 | E235 | 235 | 340–480 | 25 |
| EN 10305-4:2016 | E355 | 355 | 490–630 | 22 |
استانداردهای اجرا
-
DIN: DIN 1630 (لوله های بدون درز با کارایی بالا قدیمی؛ هنوز برای مشخصات قدیمی تر ارجاع داده می شود).
-
EN: EN 10305-4 (لوله های بدون درز کشیده شده سرد برایسیستم های قدرت هیدرولیک و پنوماتیک؛ شرایط تحویل +N).
-
ASTM: ASTM A519/A519M (لوله های مکانیکی فولادی کربن و آلیاژی بدون درز، گرم یا سرد شده).SAE:
-
SAE J524 (لوله های فشار فولادی کم کربن بدون درز کشیده شده سرد و آنیل شدهبرای خطوط هیدرولیک).GOST:
-
GOST 9567-75 (لوله های فولادی دقیق؛ دامنه شامل تولید با دقت بالا است).JIS:
-
JIS G 3445 (لوله های فولادی کربن برای ساختار ماشین و قطعات ماشین).GB:
-
GB/T 3639-2021 (لوله های دقیق بدون درز کشیده شده سرد/نورد سرد برای سازه های مکانیکی، تجهیزات هیدرولیک، قطعات خودرو).مناطق کاربرد
صنایع معمول:
سیستم های هیدرولیک و پنوماتیک، تجهیزات متحرک، ماشین آلات صنعتی، خودرو، مهندسی مکانیک عمومی.محل استفاده (مثال ها):
واحدهای قدرت و خطوط لوله هیدرولیک:
-
خطوط هیدرولیک صلب، اتصالات منیفولد، خطوط فشار.سیلندرهای هیدرولیک:
-
خطوط لوله سیلندر، خطوط کنترل، لوله کشی کمکی.خودرو و تحرک:
-
سیستم های فرمان، خطوط سیال مرتبط با کمک فنر، لوله های قطعات ماشین که قطر خارجی/داخلی دقیق اهمیت دارد.اتوماسیون کارخانه:
-
خطوط محرک پنوماتیک/هیدرولیک که نیاز به سطح و کیفیت ابعادی ثابت دارند.
س: آیا شما شرکت تجاری هستید یا تولید کننده؟
س: آیا شما شرکت تجاری هستید یا تولید کننده؟
پاسخ: تولید کننده، همچنین می تواند تجارت کند.
س: زمان تحویل شما چقدر است؟
پاسخ: به طور کلی، اگر کالا در انبار باشد 10-15 روز است، یا اگر کالا در انبار نباشد 30-40 روز است،
بستگی به مقدار دارد.
س: آیا نمونه ارائه می دهید؟ رایگان است یا اضافی؟
پاسخ: بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم اما هزینه حمل و نقل را باید پرداخت کنید.
س: شرایط پرداخت شما چیست؟
پاسخ: پرداخت
=2000 دلار، 30% T/T پیش پرداخت، مانده قبل از حمل و نقل.اگر سوال دیگری دارید، لطفاً با من تماس بگیرید.
-
