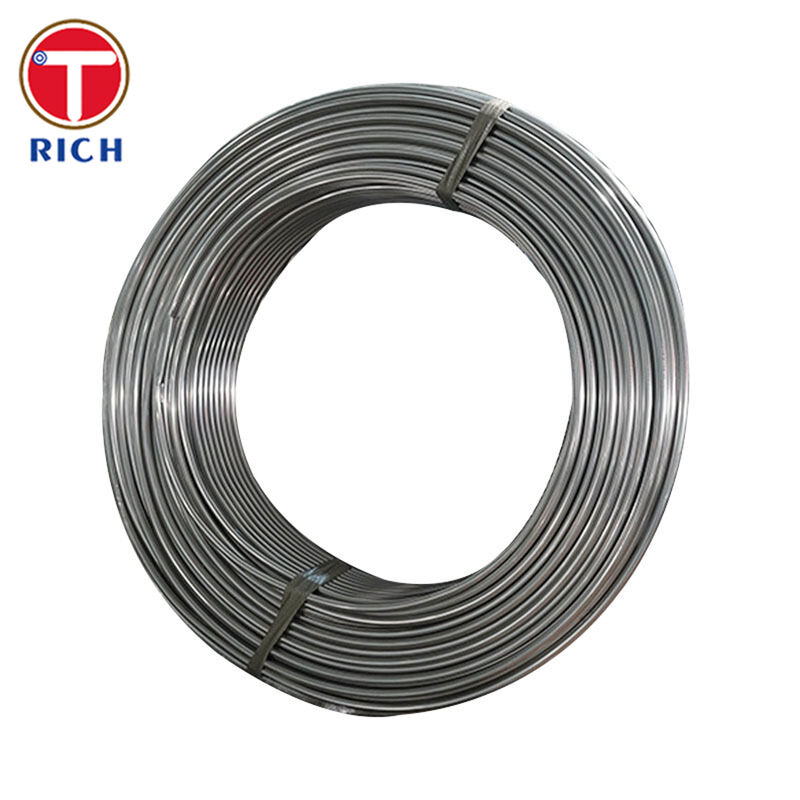

SAE J526 لوله فولادی گالوانیزه دقیق با کربن کم برای سیستم های ترمز
جزئیات محصول
لوله فولادی دقیق SAE J526,لوله باندی فولادی کم کربن,لوله هیدرولیک گالوانیزه
,Low-Carbon Steel Bundy Tube
,Galvanized Hydraulic Tubing
SAE J526 لوله های فولادی کم کربن جوشیده شده برای ترمز و خطوط هیدرولیکی
مواد
لوله SAE J526 یک لوله فولادی کم کربن با مقاومت الکتریکی (ERW) و یک دیوار است که در کویل ها (یا طول های مستقیم) برای کاربردهای هدایت کننده مایعات خودرو که خم شدن کنترل شده است ، عرضه می شود.شعله ور شدن، گره زدن، شکل دادن و بریز کردن مورد نیاز است.
توجه به طراحی مهم: مواد SAE J526 برای کاربردهای تک شعله ای به دلیل یک مسیر نشت بالقوه مرتبط با منطقه داخلی حلقه جوش / شال طراحی نشده است.اگر یک فلاش تک اجباری باشد، انتخاب لوله و کنترل ریسک باید با توافق تعریف شود (یا مشخصات جایگزین باید انتخاب شود).
مشخصات
-

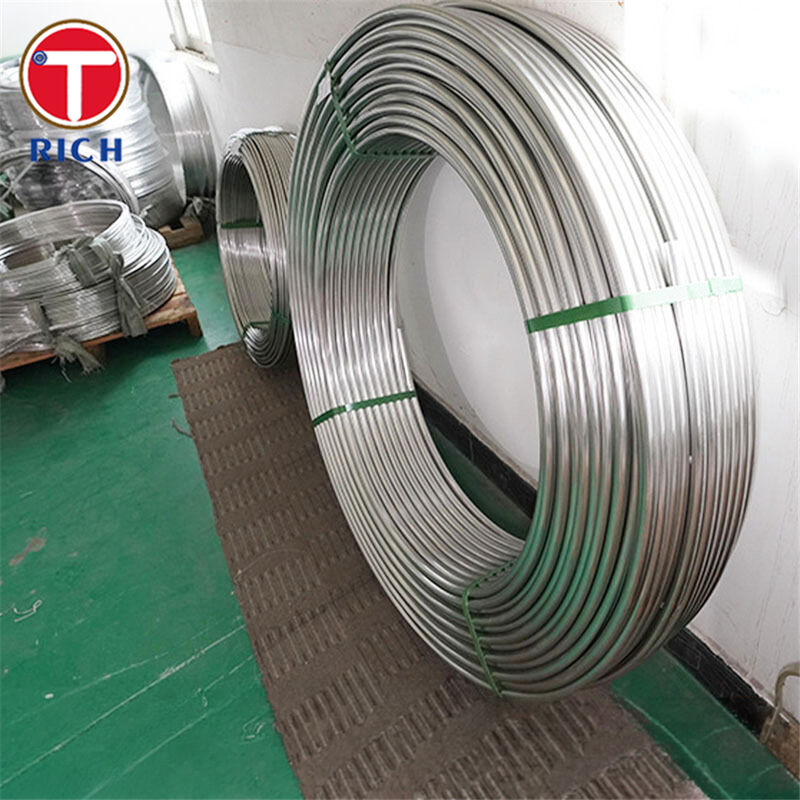

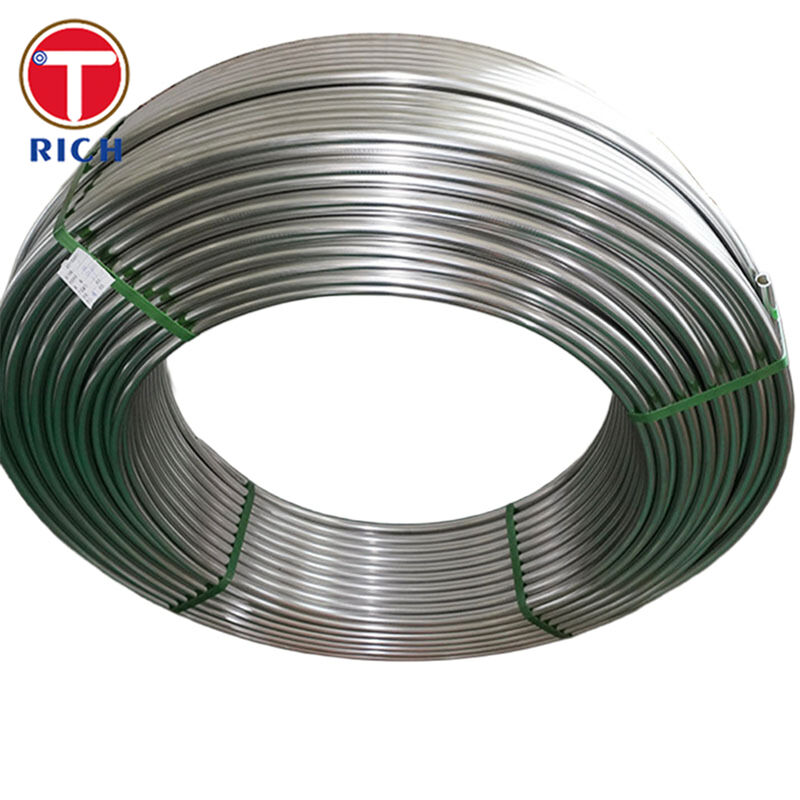

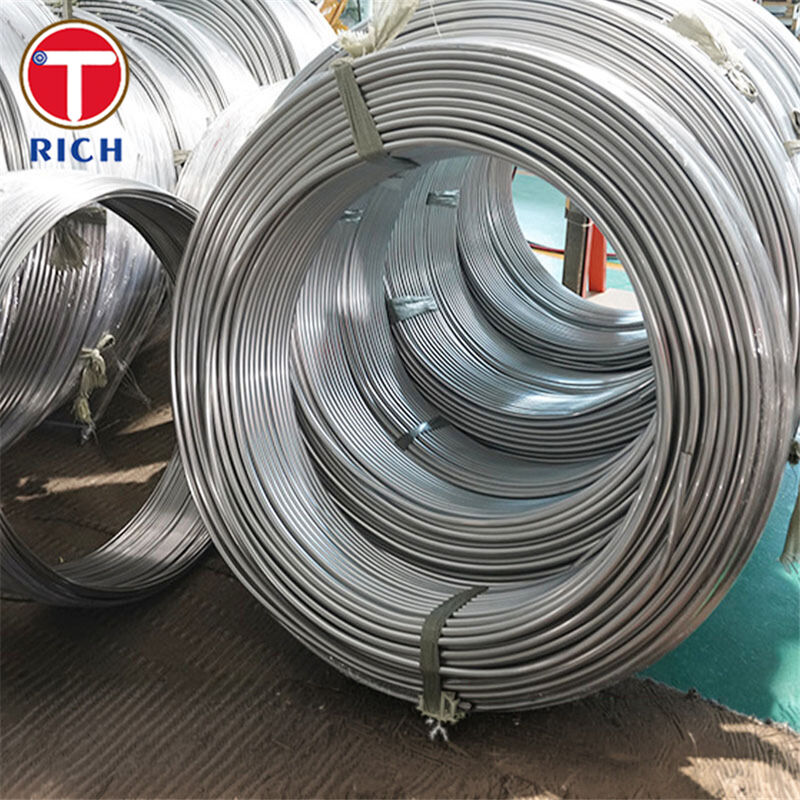

عرضه فرم: طول های پیچیده (معمولی) و مستقیم در دسترس هستند.
-
محدوده قطر بیرونی (مرجع از جدول تحمل): 3.18 mm تا 88.90 mm.
-
ضخامت دیواره (فشارهای تحمل J526 مشترک نشان داده شده است): محدوده های نامی 0.64 × 2.50 میلی متر با تحمل های تعریف شده توسط باند ضخامت.
-
تعادل ابعاد (نمونه هایی از استاندارد SAE J526):
-
میزان تحمل OD از ±0.05 mm (3.18 mm OD) تا ±0.23 mm (76.2~88.9 mm OD band) می باشد.
-
تحمل دیواره با باند دیواره ای نامی متفاوت است (به عنوان مثال، ± 0.08 تا ± 0.20 میلی متر بسته به محدوده ضخامت).
-
-
راست بودن (طول های راست): 1.0 mm در طول 1000 mm (مگر اینکه از آن معاف شود) ؛ برای محصول پیچیده اعمال نمی شود.
-
مبنای آزمایش (معمول برای این کلاس): معمولاً در هر روش آزمایش SAE انجام می شود (به عنوان مثال، آزمایشات کشش/سختی و مربوط به شکل گیری).
ویژگی های کلیدی
-
ساخت یک دیوار ERW با سطح کنترل شده خارجی پس از جوش برای مسیر و مونتاژ.
-
طراحی شده برای ساخت عملی: خم کردن، پر کردن، شکل دادن و کیفیت متمرکز بر بریز.
-
تامین سازگار با کویل از شکل گیری لوله های خودکار، برش به طول و خطوط تولید تولید بالا پشتیبانی می کند.
مزایایی که ما داریم (سه مورد از نگرانی های خریداران حل شد)
-
کنترل خطر سوختگی و نشت (مهم ترین نگرانی خط ترمز)
-
ما به وضوح SAE J526 را مشخص کرده ایم و محدودیت تک شعله اش را در جلو برجسته می کنیم تا از تهیه مشخصات اشتباه جلوگیری شود.ما توصیه می کنیم که روش لوله + نصب + فلاش با استاندارد خودرو مطابقت داشته باشد (فلاش دوگانه / فلاش حباب در صورت استفاده).
-
-
گزینه های حفاظت از خوردگی برای محیط های جاده ای واقعی
-
ترمز و مسیر زیر بدن در معرض اسپری نمک، رطوبت و ضربه سنگ است. ما می توانیم استراتژی های سطح مقاوم به خوردگی را پشتیبانی کنیم (به عنوان مثال،زنک به علاوه پوشش های ارگانیک مانند PVF / نایلون / اپوکسی) بسته به هدف دوام و الزامات قالب بندی شما.
-
-
سازگاری ابعاد برای تولید خودکار شکل گیری و مونتاژ
-
تحملات ثابت OD / دیوار، تغییرات شعله، مسائل مربوط به چسب و کار مجدد را کاهش می دهد. SAE J526 نوارهای تحمل تعریف شده برای OD و ضخامت دیوار را فراهم می کند،که برای پردازش مستحکم حجم بالا و کنترل کیفیت ضروری است.
-
ترکیب شیمیایی
| نمره | مرجع استاندارد | C | آره | م | P | S |
|---|---|---|---|---|---|---|
| UNS G10080 | SAE J526 | ≤0.10 | 0.07 ۰60 | 0.30 ۰50 | ≤0.03 | ≤0.05 |
| UNS G10100 | SAE J526 | 0.08 ۰13 | 0.07 ۰60 | 0.30 ۰60 | ≤0.03 | ≤0.05 |
| DC01 (1.0330) | EN 10130 | ≤0.12 | ️ | ≤0.60 | ≤0.045 | ≤0.045 |
| SPCD | JIS G 3141 | ≤0.12 | ️ | ≤0.50 | ≤0.040 | ≤0.040 |
| Q195 | GB/T 700 | ≤0.12 | ≤0.30 | ≤0.50 | ≤0.035 | ≤0.040 |
خواص مکانیکی
| نمره | بازده / اثبات | قدرت کششی | کشش | سختی |
|---|---|---|---|---|
| لوله SAE J526 (مثلا: UNS G10080) | ≥170 MPa | ≥290 MPa | ≥14٪ (50 میلی متر) | ≤65 (HR30T) |
| لوله SAE J526 (مثال: UNS G10100) | ≥170 MPa | ≥290 MPa | ≥14٪ (50 میلی متر) | ≤65 (HR30T) |
| DC01 (1.0330) ، EN 10130 | 140 ≈ 280 MPa | ۲۷۰٫۴۱۰ MPa | ≥28٪ | HB 85-120 |
| SPCD، JIS G 3141 (بیننده 0.60 ≈ 1.0 میلی متر نشان داده شده) | ≤240 MPa (سطح اطلاعاتی) | ≥270 MPa | ≥38٪ | مشخص نشده |
| Q195، GB/T 700 | 195 MPa (≤16 mm) / 185 MPa (16 ′′60 mm) | ۳۱۵٫۴۳۰ MPa | ۳۳% (Ø≤۴۰ میلی متر) | لیست نشده |
استانداردهای قابل استفاده
-
SAE: SAE J526 (ERW لوله های فولادی کم کربن با یک دیوار؛ پیچیده / مستقیم؛ شکل گیری متمرکز).
-
ASTM: ASTM A513/A513M (لوله های مکانیکی ERW؛ اغلب برای خانواده های لوله های مکانیکی جوشیده قابل مقایسه مورد استفاده قرار می گیرد).
-
EN: EN 10305 سری (لوله های دقیق؛ به عنوان مثال، لوله های سرد جوشیده شده برای سیستم های هیدرولیک / پنوماتیک).
-
GOST: GOST 10704 / GOST 10705 (انبوهی از لوله های فولادی به صورت طولی جوشیده شده)
-
JIS: JIS G 3454 (پایپ های فولاد کربن برای خدمات تحت فشار؛ در لیست اسناد مربوطه SAE J526 اشاره شده است).
-
GB: GB/T 3639 (لوله های فولادی دقیق که در قطعات مکانیکی/ هیدرولیکی/ خودرو استفاده می شود؛ به طور گسترده در زنجیره تامین چین استفاده می شود).
حوزه های کاربرد
صنعت اصلی: سیستم های هدایت کننده مایعات خودرو (برقراری ترمز / مسیر مرتبط با هیدرولیک) ، به علاوه هیدرولیک عمومی، یخچال و کاربردهای مشابه لوله های تحت فشار.
محل استفاده (مثله):
-
مسیر لوله هیدرولیک ترمز و کلاچ که طراحی سیستم با محدودیت های تشکیل و شعله های SAE J526 مطابقت دارد
-
خطوط مایعات عمومی خودرو، مدارهای هیدرولیکی و مجموعه هایی که نیاز به خم کردن/تشکیل و تحمل های ثابت دارند
اگر OD × دیوار مورد نیاز، نوع شعله (دوبل/بلبل) ، هدف پوشش و استاندارد بازار مقصد را به اشتراک بگذارید،من می توانم یک صفحه داده آماده برای خرید و چک لیست بازرسی را برای مطابقت با نقشه و انتظارات PPAP / MTC طراحی کنم.
س: شما شرکت تجاری یا تولید کننده هستید؟
A: تولید کننده، همچنین می تواند تجارت کند.
سوال: زمان تحویل شما چقدر است؟
A: به طور کلی صحبت کردن،این 10-15 روز است اگر کالاها در انبار هستند،یا این است 30-40 روز اگر کالاها در انبار نیست،
به مقدارش بستگی داره.
س: آیا شما نمونه ها را ارائه می دهید؟ آیا رایگان است یا اضافی؟
A: بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم اما باید هزینه حمل و نقل را پرداخت کنیم.
سوال: شرايط پرداخت شما چيه؟
A: پرداخت <=2000USD، 100٪ پیش پرداخت. پرداخت>=2000USD، 30٪ T / T پیش پرداخت، تعادل قبل از حمل.
اگر سوالی دارید، لطفاً با من تماس بگیرید.
-
