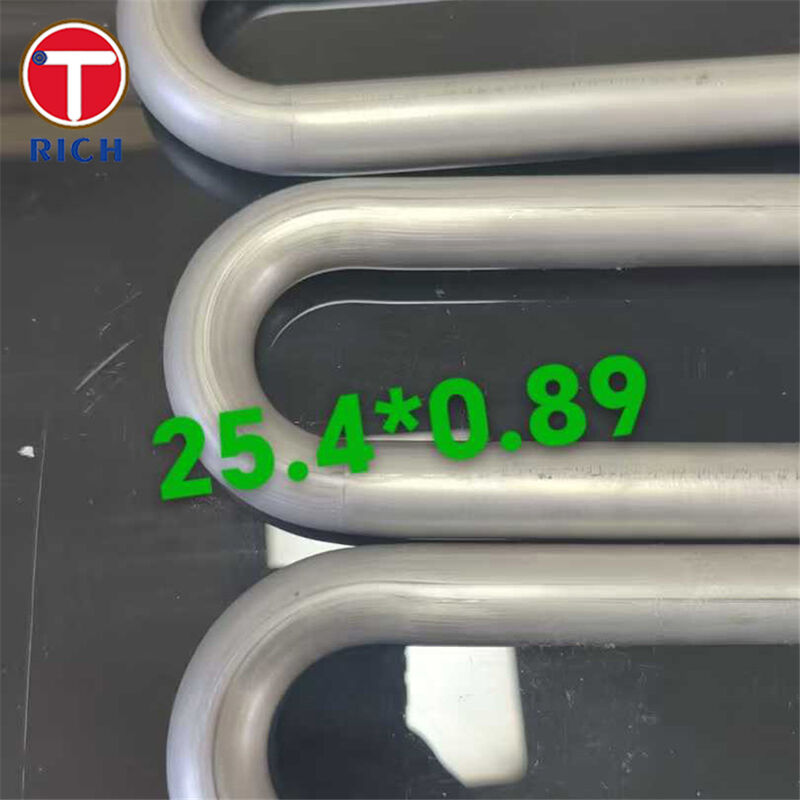

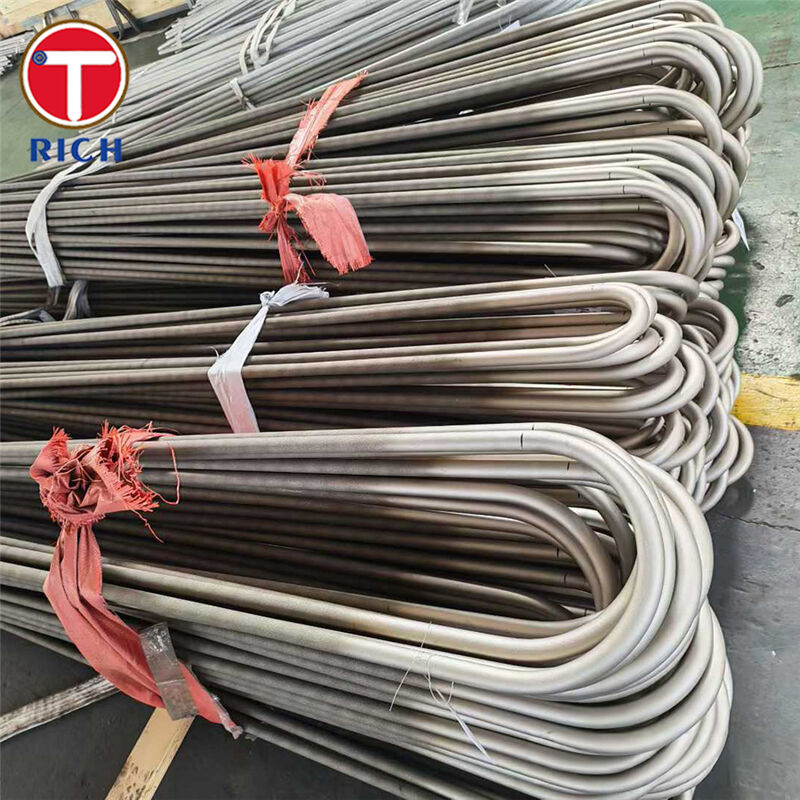

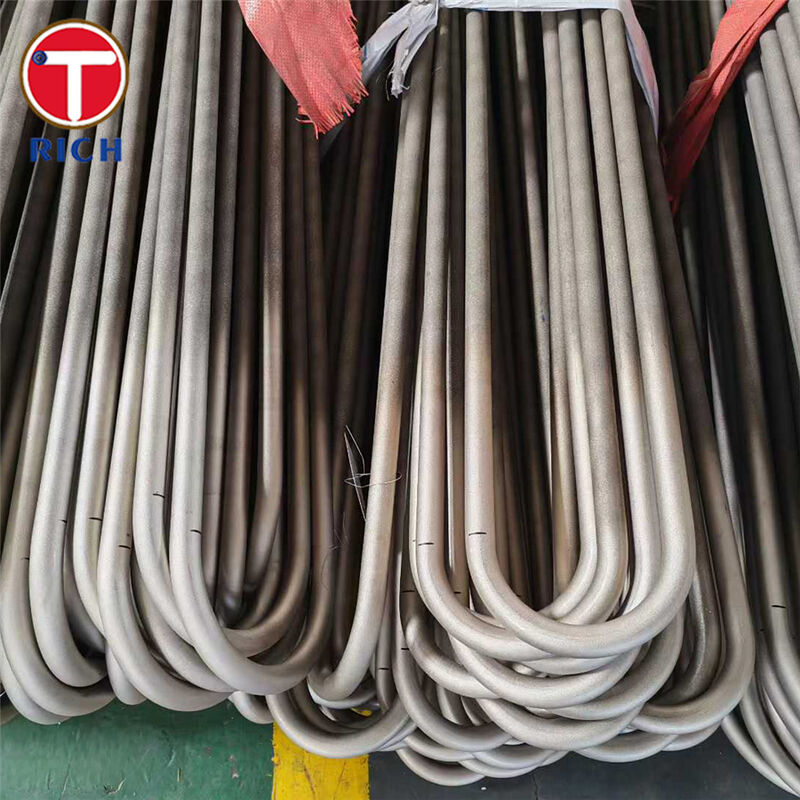

لوله های خم U بدون درز فولادی کم کربن سرد کشیده شده ASTM A179 برای مبدل های حرارتی
جزئیات محصول
لوله خم بدون درز سرد کشیده شده
,U-Tube فولادی کم کربن
,مبدل حرارتی لوله U شکل
لوله خم U شکل ASTM A179 — لوله های فولادی کم کربن بدون درز سرد کشیده شده برای مبدل های حرارتی
مواد
لوله های خم U شکل ASTM A179 لوله های فولادی کم کربن بدون درز و سرد کشیده شده هستند که به شکل U برای مبدل های حرارتی پوسته و لوله، کندانسورها، خنک کننده ها و تجهیزات انتقال حرارت مشابه شکل داده می شوند. لوله پایه با فرآیند بدون درز و کشش سرد تولید می شود، سپس به شعاع/طول ساق مورد نیاز با کنترل دقیق پایداری ابعادی و وضعیت سطح خم می شود.
مشخصات
-
نوع محصول: خم U شکل (لوله U شکل) برای مبدل های حرارتی
-
مواد پایه / استاندارد: ASTM A179 / A179M (اغلب به عنوان SA179 برای زبان تهیه مشابه ارجاع داده می شود)
-
مسیر تولید: بدون درز → سرد کشیده شده → خم U شکل (طبق نقشه)
-
محدوده OD لوله پایه معمولی (دامنه ASTM A179): 1/8 اینچ تا 3 اینچ (3.2–76.2 میلی متر)
-
پارامترهای کلیدی خم U شکل (سفارشی):
-
شعاع خم (CLR)، طول ساق، طول مماس، طول مستقیم، پرداخت انتها
-
بیضی بودن کنترل شده و نازک شدن دیواره در خم (اندازه گیری شده و قابل گزارش)
-
ویژگی های کلیدی
-
مناسب بودن عالی انتقال حرارت: OD/ID صاف، دیواره ثابت، هندسه پایدار از لوله های سرد کشیده شده
-
عملکرد شکل دهی قابل اعتماد: شیمی کم کربن از عملیات خم شدن، انبساط و نورد که معمولاً برای مونتاژ لوله به صفحه لوله مورد نیاز است، پشتیبانی می کند
-
تأیید کیفیت: کنترل شیمی + آزمایش مکانیکی + آزمایش های لوله معمولی (به عنوان مثال، سختی/تخت شدن/شعله ور شدن/هیدروستاتیک یا گزینه های NDT طبق سفارش)
مزایای ما
-
چگونه نازک شدن دیواره و بیضی بودن را در خم U شکل کنترل می کنید؟
ما ابزار خمشی، روانکاری و پارامترهای شکل دهی را کنترل می کنیم و می توانیم اندازه گیری های ناحیه خم (بیضی بودن و نازک شدن دیواره) را ارائه دهیم. بسیاری از خریداران محدودیت هایی (به عنوان مثال، کلاهک های بیضی بودن و نازک شدن) را برای لوله های U شکل مشخص می کنند. ما می توانیم مطابق با معیارهای پروژه شما تولید و بازرسی کنیم و سوابق بازرسی را ارائه دهیم. -
چه بازرسی ها و مستنداتی دریافت خواهم کرد؟
ما قابلیت ردیابی کامل را بر اساس حرارت/بسیار و گواهی آزمایش کارخانه (EN 10204 3.1 در صورت درخواست) به علاوه انطباق با آزمایش های مورد نیاز تحت الزامات لوله ASTM (تجزیه و تحلیل شیمیایی/محصول و تأیید مکانیکی؛ آزمایش هیدروستاتیک یا غیر مخرب در صورت مشخص شدن) ارائه می دهیم. -
چگونه از آلودگی و آسیب حمل و نقل (بحرانی برای مبدل های حرارتی) جلوگیری می کنید؟

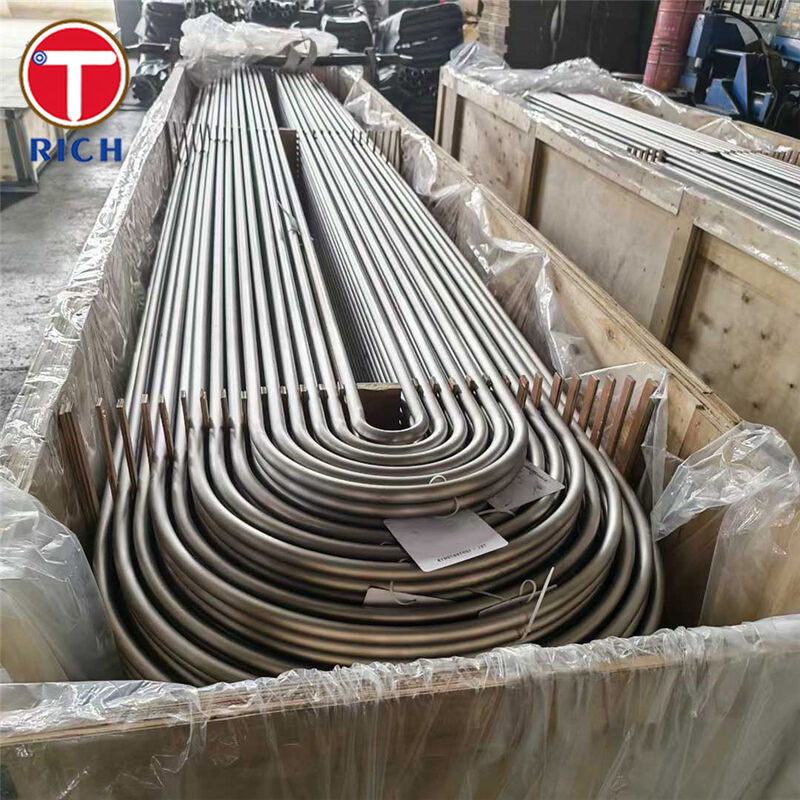

ما از روش های تکمیل و بسته بندی کنترل شده (برش/براده برداری/تمیز کردن، درپوش/آب بندی و بسته بندی صادراتی) برای محافظت از انتهای لوله و تمیزی داخلی در حین حمل و نقل و ذخیره سازی پیروی می کنیم.
ترکیب شیمیایی
| درجه / استاندارد | C | Si | Mn | P | S | Cr | Ni | Cu | Mo | V | Nb | Ti | Al |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | 0.06–0.18 | — | 0.27–0.63 | ≤0.035 | ≤0.035 | — | — | — | — | — | — | — | — |
| ASTM A192 | 0.06–0.18 | ≤0.25 | 0.27–0.63 | ≤0.035 | ≤0.035 | — | — | — | — | — | — | — | — |
| ASTM A210 Gr. A-1 | ≤0.27 | ≥0.10 | ≤0.93 | ≤0.035 | ≤0.035 | — | — | — | — | — | — | — | — |
| EN 10216-2 P235GH (1.0345) | ≤0.16 | ≤0.35 | ≤1.20 | ≤0.025 | ≤0.020 | ≤0.30 | ≤0.30 | ≤0.30 | ≤0.08 | ≤0.02 | ≤0.01 | ≤0.04 | ≥0.02 |
| JIS G 3461 STB340 | ≤0.18 | ≤0.35 | 0.30–0.60 | ≤0.035 | ≤0.035 | — | — | — | — | — | — | — | — |
توجه: “—” نشان می دهد که در خلاصه های ذکر شده برای آن درجه مشخص نشده است.
خواص مکانیکی (5 درجه مرجع)
| درجه / استاندارد | مقاومت کششی (MPa) | مقاومت تسلیم (MPa) | ازدیاد طول (%) | سختی |
|---|---|---|---|---|
| ASTM A179 | ≥325 | ≥180 | ||
| ASTM A192 | ≥325 | ≥180 | ≥35 | ≤77 HRB |
| ASTM A210 Gr. A-1 | ≥415 | ≥255 | ≥30 | ≤79 HRB |
| EN 10216-2 P235GH (مرجع T ≤ 16 mm) | 360–500 | ≥235 | ≥25 | — |
| JIS G 3461 STB340 | ≥340 | ≥175 | ≥35 | — |
استانداردها
-
ASTM: ASTM A179/A179M (لوله پایه) + ASTM A450/A450M (الزامات عمومی برای لوله های فولادی کربن/کم آلیاژ)
-
EN: EN 10216-2 (لوله های بدون درز با هدف فشار با خواص دمای بالا؛ به عنوان مثال، P235GH)
-
GOST: GOST 8733 (الزامات فنی برای لوله های بدون درز تغییر شکل سرد) + GOST 8734 (محدوده اندازه برای لوله های بدون درز سرد شکل داده شده)
-
JIS: JIS G 3461 (لوله های دیگ بخار و مبدل حرارتی فولاد کربنی؛ به عنوان مثال، STB340)
-
GB: GB/T 3639 (لوله های دقیق بدون درز سرد کشیده شده/نورد سرد) و انتخاب های پروژه محور مانند GB 3087 برای سرویس دیگ بخار، در صورت مشخص شدن
مناطق کاربردی
-
تولید برق و دیگ های بخار: کندانسورها، گرمکن های آب تغذیه، اکونومایزرها (بسته های لوله U شکل)
-
نفت و گاز / پالایش: خنک کننده ها، کندانسورها، مبدل های بازیابی حرارت
-
شیمیایی و پتروشیمی: مبدل های حرارتی فرآیند، خنک کننده های سطحی
هندسه خم U شکل عمدتاً در مبدل های پوسته و لوله برای فعال کردن مسیرهای جریان چند پاس فشرده و چیدمان کارآمد بسته استفاده می شود.
س: آیا شما شرکت تجاری هستید یا تولید کننده؟
پاسخ: تولید کننده، همچنین می تواند تجارت کند.
س: زمان تحویل شما چقدر است؟
پاسخ: به طور کلی، اگر کالاها در انبار موجود باشند، 10-15 روز است، یا اگر کالاها در انبار موجود نباشند، 30-40 روز است،
بسته به مقدار است.
س: آیا نمونه ارائه می دهید؟ رایگان است یا اضافی؟
پاسخ: بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم اما باید هزینه حمل و نقل را پرداخت کنیم.
س: شرایط پرداخت شما چیست؟
پاسخ: پرداخت=2000USD، 30٪ T/T پیش پرداخت، موجودی قبل از حمل و نقل.
اگر سوال دیگری دارید، لطفاً با من تماس بگیرید.
-
