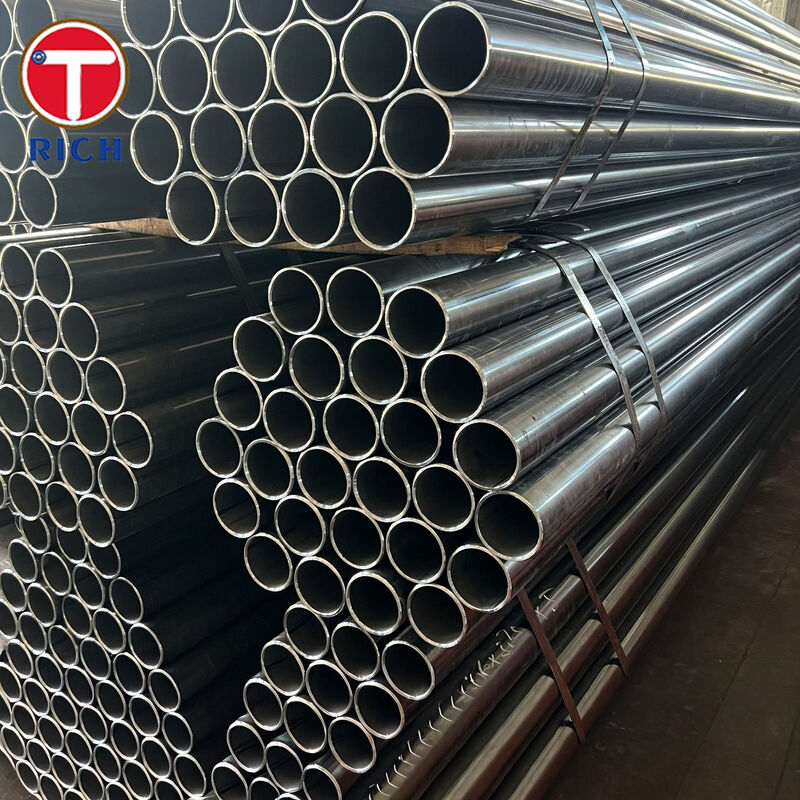

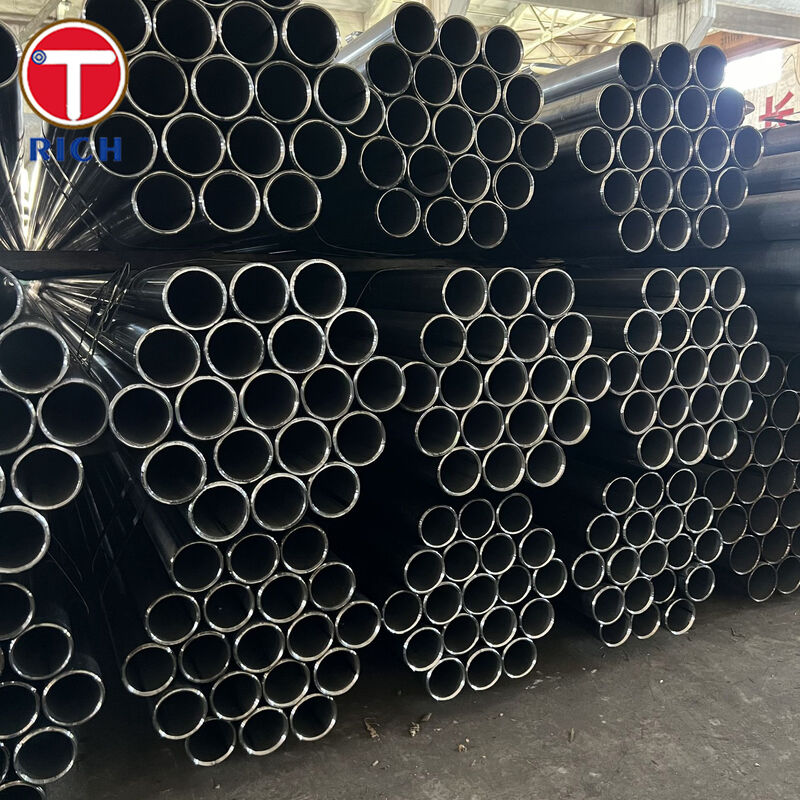

لوله CDW (قطر کوچک) لوله فولادی دقیق سرد جوشیده شده برای قطعات خودرو
مواد
این محصول یکلوله فولادی دقیق و سرد (CDW): نوار فولادیشکل داده شده و جوش داده شدهو بعدش به لولهسرد کشیده شدهبه دست آوردندقت ابعاد بالا,تمرکز بهتر، وسطح صاف تر✓بهترین مورد برای قطعات خودرو که نیاز به تنظیمات پایدار، شکل گیری قابل تکرار و عملکرد مکانیکی ثابت دارند.
مشخصات
-
نوع:لوله های دقیق سرد کشیده شده و جوش خورده
-
اندازه تمرکز:قطر کوچک (تعداد خودروهای معمولی؛ سفارشی در دسترس است)
-
ابعاد سفارش:OD/ID، OD/WT، یا ID/WT (بر اساس نیاز)
-
شرایط تحویل (برای هر درخواست انتخاب کنید): +C، +LC، +SR، +A، +N
-
پوشش سطحی:سطح های داخلی و خارجی صاف؛ استاندارد حداکثر سطح خشکی مورد نیاز را می توان مشخص کرد
-
بازرسی:بررسی ابعاد، آزمایش کشش، بازرسی بصری؛ گزارش خشکی اختیاری و NDT می تواند مشخص شود
-
حفاظت از خوردگی و بسته بندی:حفاظت موقت از خوردگی به طور معمول ارائه می شود مگر اینکه توافق دیگری انجام شود
ویژگی های کلیدی
-
کنترل دقیق OD/ID و دیواربرای مونتاژ خودکار و قطعات محکم
-
بهبود کیفیت سطحپس از کشیدن سرد، پشتیبانی از قطعات حرکتی با اصطکاک کم و شکل گیری تمیز
-
خواص مکانیکی پایدارقابل انتخاب با توجه به شرایط تحویل (+SR / +N به طور معمول برای مقاومت متعادل و شکل پذیری انتخاب می شود)
-
قابلیت جوش و شکل گیری خوببرای خم کردن، گسترش، شعله ور کردن و ساخت بعدی
مزایای ما
-
آیا می توانید تحمل سختی و الزامات سطح را برای مونتاژ رباتیک / خودکار داشته باشید؟
بله. کاربردهای دقیق توسط سیستم های تحمل تعریف شده و یک نیاز به حداکثر خشکی سطح مشخص شده پشتیبانی می شوند؛ اندازه گیری / گزارش اضافی خشکی نیز می تواند توافق شود. -
چگونه از یکپارچگی بخیه جوش اطمینان حاصل کنید و از نقص های پنهان جلوگیری کنید؟
مي تونيم لوله ها رو باآزمایش غیر مخرب (NDT)همانطور که مشخص شده است (به عنوان مثال، آزمایش جریان گرد و غبار برای نقص های طولی و بررسی خلاء).اصول جریان گردشی و بازرسی مبتنی بر پذیرش به طور گسترده ای برای کنترل کیفیت لوله جوش استفاده می شود. -
آیا شما گواهینامه های کامل ردیابی و بازرسی را برای بازرسی ارائه می دهید؟
آره، ما ازش حمایت میکنیممدارک بازرسی EN 10204 (به عنوان مثال 3.1/3.2 به عنوان مورد نیاز)و می تواند ردیابی گرما/تعداد را از طریق گزینه های علامت گذاری حفظ کند (از جمله شناسایی گداخته/گرما در صورت مشخص شدن).
ترکیب شیمیایی
| درجه | فولاد شماره | Cmax | حداکثر | مکس | Pmax | Smax | Al (کل) دقیقه |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 | 0.015 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 | 0.015 |
| E355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 | 0.020 |
خواص مکانیکی
| درجه | فولاد شماره | +SR: Rm min (MPa) | +SR: ReH min (MPa) | +SR: A min (٪) | +N: Rm (MPa) | +N: ReH min (MPa) | +N: A min (٪) |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 350 | 245 | 18 | ۲۷۰ ٫۴۱۰ | 155 | 28 |
| E195 | 1.0034 | 370 | 260 | 18 | ۳۰۰٫۴۴۰ | 195 | 28 |
| E235 | 1.0308 | 440 | 325 | 14 | ۳۴۰٫۴۸۰ | 235 | 25 |
| E275 | 1.0225 | 510 | 375 | 12 | ۴۱۰۵۵۰ | 275 | 22 |
| E355 | 1.0580 | 590 | 435 | 10 | ۴۹۰۶۳۰ | 355 | 22 |
استانداردها
-
ASTM:ASTMA513(الواح مکانیکی ERW؛ فرآوری نوع CDW/DOM مشخص شده توسط نوع/الواح)
-
EN: EN 10305-2(انبوه های دقیق سرد کشیده شده و جوش داده شده؛ شرایط تحویل +C/+LC/+SR/+A/+N)
-
GOST: GOST 10704(انبوه های فولادی برقی؛ معمولا برای زنجیره های تامین لوله های جوش خورده اشاره می شود)
-
JIS: JIS G3445(انبوه های فولادی کربن برای اهداف ساختاری ماشین)
-
GB: GB/T 24187(انبوه های فولادی تک جوش دقیق سرد کشیده شده)
حوزه های کاربرد
صنایع اولیه:ماشین آلات، مهندسی عمومی، ساخت ماشین آلات، مونتاژ های هیدرولیک / پنوماتیک و سازه های دقیق.
جایی که در صنعت خودرو استفاده می شود (مثال ها):
-
اجزای خفیف کننده / خفیف کننده(انبوه های داخلی، آستین ها)
-
قطعات فرمان و شاسی(فاصل کننده ها، دستبندها، لوله های پشتیبانی)
-
ساختار صندلی ها و فرعی های ایمنی(انبوهی ساختاری دقیق)
-
قطعات لوله اینیاز به ID/OD یکنواخت برای صندلی های فشار، بشین ها و لگن ها
