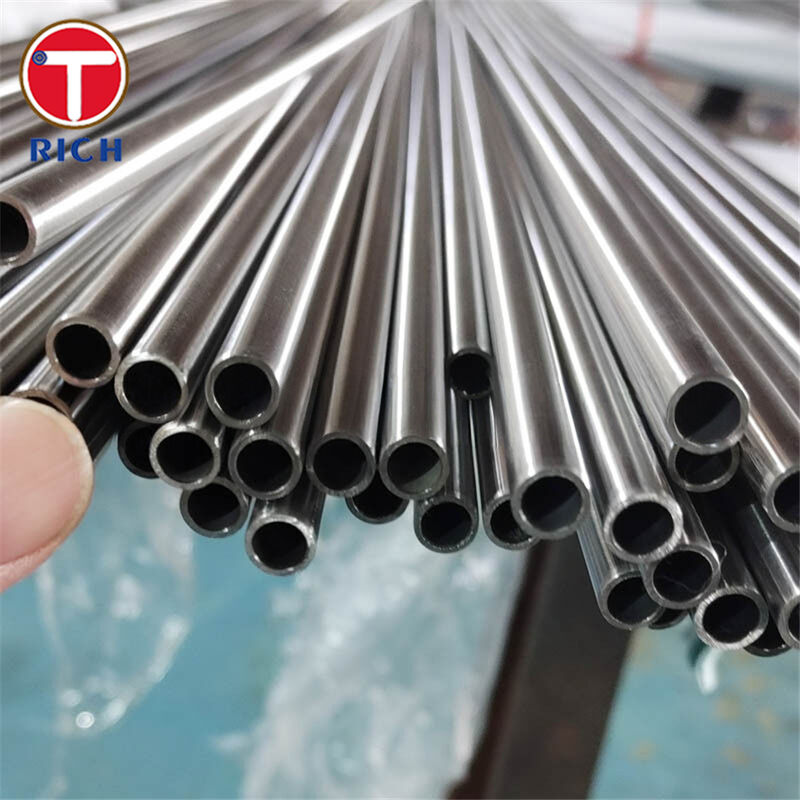

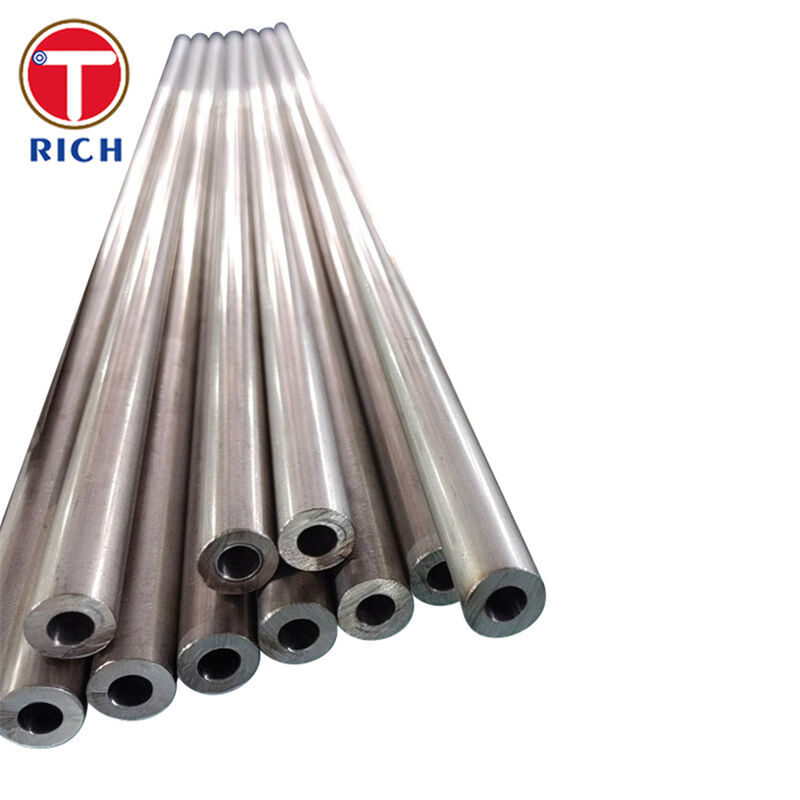

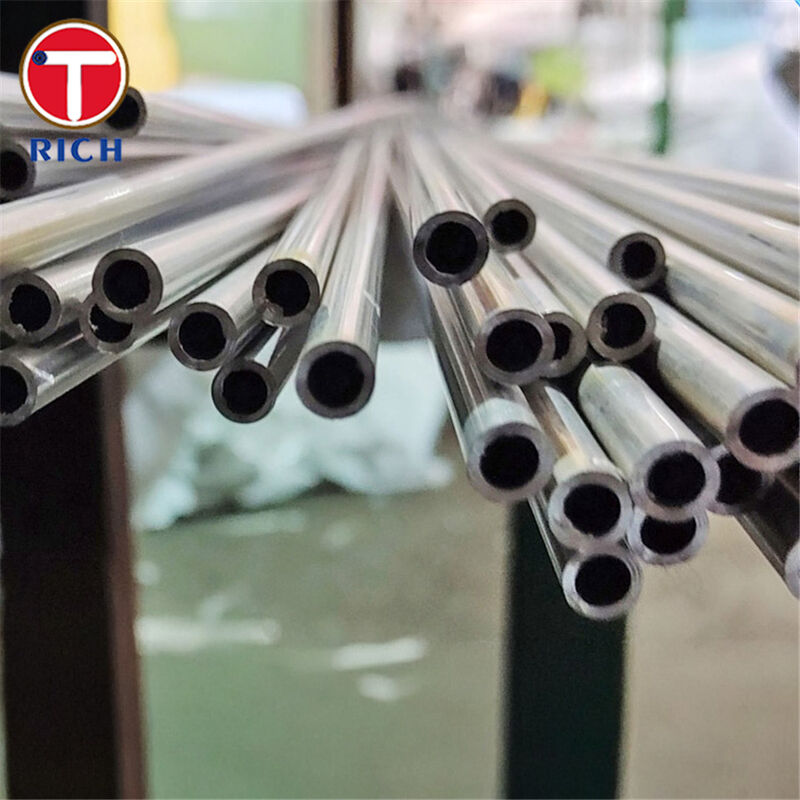

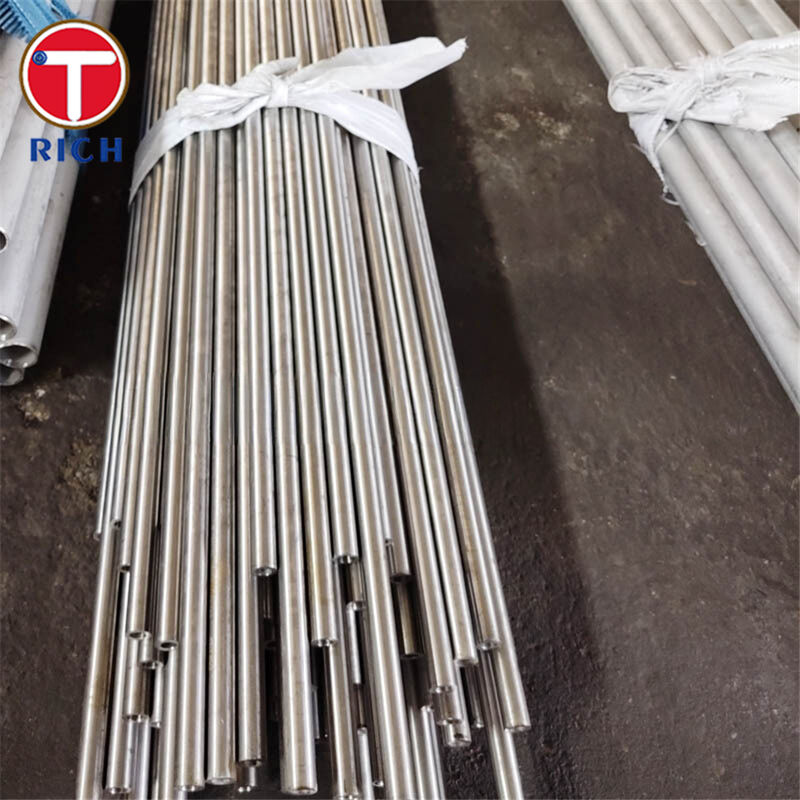

لوله EP فولاد ضد زنگ 316L برای کاربردهای نیمه هادی
جزئیات محصول
لوله فولادی ضد زنگ برقی,لوله فولادی دقیق 316L,لوله EP درجه نیمه هادی
,316L Stainless Steel Precision Steel Tube
,Semiconductor Grade EP Pipe
لوله دقیق فولاد ضد زنگ 316L الکتروپولیش شده برای سیستمهای نیمههادی (UHP)
جنس
این محصول یک لوله/لوله استیل ضد زنگ دقیق است که از فولاد ضد زنگ آستنیتی 316L (کم کربن، آلیاژ مولیبدن) ساخته شده است و با الکتروپولیش (EP) — عمدتاً روی سطح داخلی مرطوب — به منظور دستیابی به یک سطح فوقالعاده صاف و مقاوم در برابر آلودگی برای نیمههادیها خطوط توزیع گاز و مواد شیمیایی با خلوص بالا و فوقالعاده بالا (HP/UHP) است.
مشخصات فنی
-
گرید: 316L (UNS S31603 / EN 1.4404)
-
ساخت: بدون درز یا جوش داده شده + کار سرد (طبق نیاز پروژه)؛ محلول آنیل شده / آنیل روشن موجود است (معمول برای لولههای دقیق)
-
محدوده اندازه (معمول): لوله/لوله دقیق OD کوچک تا متوسط؛ برش به طول و طولهای کویل/مستقیم موجود است (به ازای هر سفارش)
-
پرداخت سطح (ID، نیاز معمول UHP): الکتروپولیش Ra ≤ 10 μin (0.25 μm); پرداختهای ظریفتر ممکن است با توافق در دسترس باشد
-
تمیزی و بستهبندی: تمیز شده، درپوشدار و بستهبندی شده برای کاهش خطر آلودگی مجدد برای سرویس UHP
-
مستندات (معمول): MTR/CMTR، قابلیت ردیابی حرارت و دسته، CoC و گزارش تست زبری اختیاری (پروفیلومتر) به ازای سفارش خرید
ویژگیهای کلیدی
-
سطح مرطوب فوقالعاده صاف پس از EP برای کاهش چسبندگی ذرات و سهولت در پاکسازی/تمیز کردن
-
مقاومت در برابر خوردگی افزایش یافته از طریق یک لایه سطحی غیرفعال تمیزتر و یکنواختتر (EP + غیرفعالسازی در صورت مشخص شدن)
-
بهینه شده برای جوشکاری مداری و اتصالات UHP به لطف ساختار آستنیتی پایدار و کنترل ابعادی ثابت (روش لولهکشی دقیق)
-
شیمی 316L کم کربن به حداقل رساندن خطر حساسسازی کمک میکند و از مونتاژهای جوش داده شده در محیطهای خورنده پشتیبانی میکند
مزایای ما
1) “آیا پرداخت سطح ID واقعاً انتظارات UHP را برآورده میکند؟”
بله. ما لولههای EP را با اهداف Ra همسو با روش معمول UHP (به عنوان مثال، 10 μin / 0.25 μm max) عرضه میکنیم و در صورت نیاز میتوانیم سوابق زبری سطح را ارائه دهیم.
2) “چگونه ذرات و آلودگی مجدد را در حین حمل و نقل کنترل میکنید؟”
ما روشهای تمیز کردن و بستهبندی UHP (درپوشگذاری انتهایی، بستهبندی محافظ، جابجایی کنترلشده) را اجرا میکنیم تا به تمیز نگه داشتن سطح مرطوب از کارخانه تا نصب کمک کنیم.
3) “آیا این ماده برای انتظارات توزیع مواد شیمیایی/گاز نیمههادی مناسب است؟”
سیستمهای توزیع نیمههادی معمولاً به مفاهیم شرایط سطح SEMI برای سطوح مرطوب و اجزای استیل ضد زنگ مورد استفاده در توزیع مواد شیمیایی (گاز/مایع) در کارخانهها اشاره میکنند. ما میتوانیم عرضه را با آن الزامات در صورت مشخص شدن هماهنگ کنیم.
4) “آیا گزینههای شیمیایی ارائه میدهید که کیفیت جوش و عملکرد خوردگی را بهبود میبخشند؟”
برای سیستمهای UHP، جزئیات شیمیایی (از جمله کربن کم و در صورت درخواست، محدودههای گوگرد کنترلشده) اغلب برای متعادل کردن مقاومت در برابر خوردگی با عملکرد جوشکاری/پردازش استفاده میشود. ما میتوانیم بر این اساس با قابلیت ردیابی سطح حرارت، قیمت و عرضه کنیم.
5) “آیا میتوانید انطباق را ثابت کنید؟”
ما از قابلیت ردیابی کامل (شماره حرارت → MTR) پشتیبانی میکنیم و میتوانیم EN 10204 3.1 مستندات سبک، به علاوه اقلام بازرسی اختیاری (زبری، بازرسی ابعادی، PMI) به ازای PO ارائه دهیم.
ترکیب شیمیایی
| گرید (نام رایج) | EN No. | C (حداکثر) | Si (حداکثر) | Mn (حداکثر) | P (حداکثر) | S (حداکثر) | Cr | Ni | Mo | N (حداکثر) | Ti / Nb (تثبیتکننده) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 316L (UNS S31603) | 1.4404 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | 16.5–18.5 | 10.0–13.0 | 2.00–2.50 | 0.11 | — |
| 304L (UNS S30403) | 1.4307 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | 17.5–19.5 | 8.0–10.5 | — | 0.11 | — |
| 317L (UNS S31700) | 1.4438 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | 17.5–19.5 | 13.0–16.0 | 3.00–4.00 | 0.11 | — |
| 321 (UNS S32100) | 1.4541 | 0.08 | 1.00 | 2.00 | 0.045 | 0.015 | 17.0–19.0 | 9.0–12.0 | — | — | Ti ≤ 5×C |
| 347 (UNS S34700) | 1.4550 | 0.08 | 1.00 | 2.00 | 0.045 | 0.015 | 17.0–19.0 | 9.0–12.0 | — | — | Nb (Cb) ≥ 10×C |
خواص مکانیکی
| گرید | EN No. | 0.2% Proof / Yield Rp0.2 (MPa, min) | Tensile Rm (MPa) | Elongation A5 (min) |
|---|---|---|---|---|
| 316L | 1.4404 | 200 | 500–700 | 40 / 30 |
| 304L | 1.4307 | 175 | 500–700 | 45 / 35 |
| 317L | 1.4438 | 200 | 500–700 | 40 / 30 |
| 321 | 1.4541 | 190 | 500–700 | 40 / 30 |
| 347 | 1.4550 | 205 | 510–740 | 40 / 30 |
استانداردهای قابل اجرا
ASTM / ASME (مراجع معمول): ASTM A269/A269M, ASTM A270, ASTM A312, ASTM A967
SEMI (مراجع معمول): SEMI F19, SEMI F37
EN (مراجع معمول): سری EN 10088، EN 10216-5، EN 10296-2
JIS (مرجع معمول): JIS G3459
GB (مراجع معمول): GB/T 14976, GB/T 12771, GB/T 13296
GOST (مراجع معمول): GOST 9941, GOST 9940
حوزههای کاربرد
زمینه اصلی: تولید نیمههادی (تاسیسات HP/UHP و توزیع فرآیند).
موارد استفاده معمول عبارتند از:
-
خطوط گاز تخصصی UHP (هدرهای توزیع، اتصال ابزار، خطوط پاکسازی)
-
تحویل مواد شیمیایی با خلوص بالا (نیمکتهای مرطوب، پانلهای توزیع مواد شیمیایی، خوراکهای نقطه استفاده)
-
حلقههای آب DI و فرآیند که در آن تمیزی سطح به کاهش خطر آلودگی کمک میکند
-
انتقال دوغاب و سیال فرآیند که در آن سطوح مرطوب صاف به تمیز شدن و پایداری کمک میکنند
-
اتصالات به شیرها/اتصالات در کابینتهای گاز، جعبههای منیفولد شیر (VMB) و توزیع زیر کارخانه
س: آیا شما شرکت بازرگانی هستید یا تولید کننده؟
پاسخ: تولید کننده، همچنین میتواند تجارت کند.
س: زمان تحویل شما چقدر است؟
پاسخ: به طور کلی، اگر کالاها موجود باشند، 10-15 روز است، یا اگر کالاها موجود نباشند، 30-40 روز است،
بسته به مقدار است.
س: آیا نمونه ارائه میدهید؟ رایگان است یا اضافی؟
پاسخ: بله، ما میتوانیم نمونه را به صورت رایگان ارائه دهیم اما باید هزینه حمل و نقل را پرداخت کنید.
س: شرایط پرداخت شما چیست؟
پاسخ: پرداخت=2000USD، 30٪ T/T پیش پرداخت، موجودی قبل از حمل و نقل.
اگر سوال دیگری دارید، لطفاً با من تماس بگیرید.
-
