لوله پره دار چین دار مقاوم در برابر خوردگی با عملکرد بهبود یافته در سمت هوا و پیوند مکانیکی قابل اعتماد برای خنک کننده های هوا
جزئیات محصول
لوله باله چین دار مقاوم در برابر خوردگی,لوله پره دار با سیم پیچ تنشی مارپیچی با عملکرد بهبود یافته در سمت هوا,باند مکانیکی قابل اعتماد لوله پره دار با شکل سرد
,Enhanced Air-Side Performance Helically Tension Wound Finned Tube
,Reliable Mechanical Bond Cold-Formed Finned Tube
لوله های بالدار کوچک شده (طاقم کششی مارپیچی، لوله های بالدار سرد شکل گرفته) برای کولرهای هوا
مواد

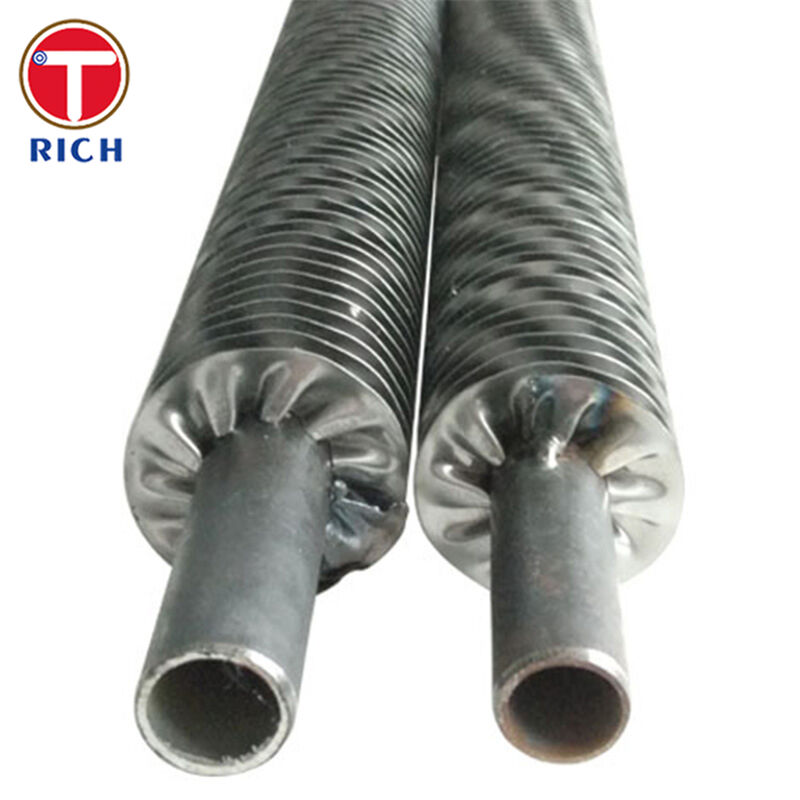

Aلوله بالدار پیچیده(همچنین به عنوان یکزخم تنش مارپیچی / لوله فلک شکل گرفته سرد) یک لوله انتقال گرما است کهنوار بال فلزی تحت فشار کنترل شده به صورت حلقه ای پیچیده شده استروی یکلوله پایهنوار باله از قبل برای گسترش تماس شکل داده شده است، سپس به طور مکانیکی به سطح لوله قفل می شود (با تثبیت انتهای مانند جوشکاری تگ / برچسب یا جوشکاری نقطه ای بسته به طراحی).
گزینه های متداول مواد (تخصیص پذیر):
-
لوله پایه:فولاد کربن، فولاد ضد زنگ، فولاد آلیاژ، مس، تیتانیوم، فولاد ضد زنگ دوگانه، آلیاژ نیکل (بسته به پروژه).
-
نوار بالدار:آلومينيوم، مس، فولاد کربن، فولاد ضد زنگ
مشخصات
محدوده های قابل تنظیم معمول (بعد نهایی هر نقشه / ورق داده):
-
OD لوله پایه:15.88 ¥ 219.00 میلی متر
-
ضخامت دیواره لوله پایه:≥ 1.00 میلی متر
-
طول لوله:۵۰۰-۱۵۰۰۰ میلی متر
-
ضخامت باله:0.15 ٫2.00 میلی متر
-
ارتفاع باله:6.0 ≈ 25.40 میلی متر
-
تراکم بالاب / ارتفاع:۳-۱۱ FPI (معمولی)
-
آخرش برهنه:به عنوان مورد نیاز (برای رولینگ، جوشاندن، فلانژینگ، یا پیوستن لوله به لوله)
ویژگی های اصلی
-
عملکرد بالاتری در سمت هوا:باله های پیچیده باعث افزایش آشفتگی و بهبود اثربخشی انتقال گرما در سمت هوا می شوند.
-
اتصال مکانیکی قابل اعتماد:پای پرنده ای که از قبل شکل گرفته است، منطقه تماس را افزایش می دهد؛ انتهای پرنده برای تثبیت پوشش، ثابت می شوند.
-
مقاومت مکانیکی خوب:مناسب برای خنک کننده های هوا و مبادلات لوله ای که در آن لرزش و قدرت دستکاری مهم است.
-
کانال جریان هوای پاکتر:طراحی یکنواخت تپ کمک می کند تا تجمع خاکستری / گرد و غبار را کاهش دهد و از نگهداری آسان تر پشتیبانی می کند.
-
افزایش مساحت سطح مقرون به صرفه:مساحت سطح بیرونی را بدون حرکت به ساختارهای سنگین تر فلک جوش افزایش می دهد (تکیه بر پروژه).
مزایای ما
۱) آیا باله ها با گذشت زمان باز می شوند؟
ما از يه دستگاه کنترل شده استفاده ميکنيمفرآیند پیچ و تابباپایه باله های از پیش ساخته شدهبرای افزایش ناحیه تماس، و نوک بال هاثابت (تگ/تک/نقطه ثابت طبق مشخصات)برای ثبات بسته بندی برای سرویس و حمل و نقل.
۲) این نوع باله برای چه دمایی مناسب است؟
لوله های فلک کشش چرخشی به طور معمول برایوظیفه دمای متوسط(حد مشخص شده معمول این استتا ~ 120°C، بسته به پیکربندی و مواد). برای کار با دمای بالاتر یا چرخه حرارتی شدید، ما می توانیم ساختارهای فلک جایگزین (به عنوان مثال، انواع فلک های جاسازی شده یا جوش) را در طول انتخاب پیشنهاد کنیم.
۳) چگونه می توانم مواد لوله پایه و باله را برای خوردگی انتخاب کنم؟
ما از ترکیبات مختلف مواد پشتیبانی می کنیم، فولاد کربن، فولاد ضد زنگ، مس و بیشترخوردگی از طرف فرآیند(انبوه پایه) وخوردگی طرف محیطبه محیط عملیاتی واقعی.
۴) آیا در هوای پر از گرد و غبار به راحتی بدبو می شود؟
هندسه باله های پیچ خورده می تواند باارتفاع یکسانیو پروفایل باله های عملی برای کاهش گرد و غبار و کمک به حفظ مسیرهای جریان هوا در خدمت.
۵) آیا اسناد بازرسی و ردیابی را ارائه می کنید؟
ما ميتونيمEN 10204 3.1 / 3.2گواهینامه مواد و پشتیبانیبازرسی شخص ثالثدر صورتی که توسط پروژه ITP مورد نیاز باشد.
6) آیا این کار با شیوه های تهیه کولر های هوایی پالایشگاه / پتروشیمی مطابقت دارد؟
برای پروژه های خنک کننده هوا نفت و گاز، تدارکات معمولا باAPI 661نیازها؛ ما می توانیم لوله های بالدار را به عنوان بخشی از یک بسته مستندات کلی سازگار با جریان های کار خرید مبادله گرما خنک کننده هوا عرضه کنیم.
ترکیب شیمیایی
| درجه (استفاده معمولی) | C | آره | م | P | S | Cr | نه | مو |
|---|---|---|---|---|---|---|---|---|
| ASTM A179 (انبوه مبادله گرما CS) | 0.06 ۰18 | ️ | 0.27 ۰63 | ≤0.035 | ≤0.035 | ️ | ️ | ️ |
| ASTM A192 (دستگاه آبگرمکن سی اس / فشار بالا) | 0.06 ۰18 | ≤0.25 | 0.27 ۰63 | ≤0.035 | ≤0.035 | ️ | ️ | ️ |
| ASTM A210 Gr.A1 (دستور سوپر هیتر / لوله سوپر هیتر) | ≤0.27 | ≤0.10 | ≤0.93 | ≤0.035 | ≤0.035 | ️ | ️ | ️ |
| ASTM A213 TP304 (لوله مبادله گرما SS) | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 18.0200 | 8.0110 | ️ |
| ASTM A213 TP316L (سیب مبادله گرما SS) | ≤0.035 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 16.0180 | 10.0140 | 2.030 |
خواص مکانیکی
| درجه | مقاومت کششی (دقیقه ای) | قدرت بازده (دقیقه ای) | طول کششی (دقیقه ای) | سختی (حداکثر) |
|---|---|---|---|---|
| ASTM A179 | ۳۲۵ ایم پی ای | 180 MPa | 35 درصد | ️ |
| ASTM A192 | ۳۲۵ ایم پی ای | 180 MPa | 35 درصد | 137 HB / 77 HRB |
| ASTM A210 Gr.A1 | ۴۱۵ MPa | ۲۵۵ ایم پی ای | 30 درصد | ️ |
| ASTM A213 TP304 | ۵۱۵ MPa | 205 MPa | 35 درصد | ۱۹۲ HB |
| ASTM A213 TP316L | 485 MPa | 170 MPa | 35 درصد | 90 HRB |
استانداردهای اجرای
ASTM / ASME (انتخابات معمولی لوله های پایه):ASTM A179، ASTM A192، ASTM A210، ASTM A213 (غیر زنگ آلود)
تمرین خنک کننده هوا / مبادله کننده:API 661 (معمولا برای مبادلات گرما خنک شده با هوا در پالایشگاه استفاده می شود).
EN (معادلات مشترک):استاندارد EN 10216 (لوله های بدون بخیه برای اهداف تحت فشار) ، EN 10217 (لوله های جوشیده برای اهداف تحت فشار) ، EN 10204 3.1/3.2 گواهینامه.
GOST (معادلات مشترک):GOST 8732 / 8734 (انبوه های فولادی بدون درز) ، GOST 9941 (انبوه های بدون درز فولادی ضد زنگ)
JIS (معادلات مشترک):JIS G3461 / G3462 (لوله های دیگ و مبادله گرما) ، JIS G3459 (لوله های فولاد ضد زنگ)
GB (معادلات مشترک):GB/T 3087 (لوله های دیگ) ، GB/T 5310 (لوله های دیگ با فشار بالا) ، GB/T 8163 (لوله های فولادی بدون درز برای سرویس مایعات) ، GB/T 14976 (لوله های بدون درز از ضد زنگ برای حمل مایعات).
زمینه های کاربرد
کاربرد گسترده:خنک کننده های هوا و مبادلات گرما لوله دار که محیط بیرونی آن هوا/گاز باشد و به سطح بیشتری نیاز داشته باشد.
جایی که در این زمینه ها استفاده می شود:
-
خنک کننده های هوای پالایشگاه / پتروشیمی:بسته های لوله ای برای مبادلات گرما خنک کننده هوا که با شیوه های مشترک تدارکات هماهنگ هستند.
-
دستگاه های خشک کن، رادیاتورها، بخاری ها:بخش های بالدار برای افزایش انتقال حرارتی در سمت هوا.
-
کولر های خنک کننده روغن و کولر های صنعتی:هسته های لوله ای که در واحدهای خنک کننده و سایر دستگاه های هوا استفاده می شوند.
س: شما شرکت تجاری یا تولید کننده هستید؟
A: تولید کننده، همچنین می تواند تجارت کند.
سوال: زمان تحویل شما چقدر است؟
A: به طور کلی صحبت کردن،این 10-15 روز است اگر کالاها در انبار هستند،یا این است 30-40 روز اگر کالاها در انبار نیست،
به مقدارش بستگی داره.
س: آیا شما نمونه ها را ارائه می دهید؟ آیا رایگان است یا اضافی؟
A: بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم اما باید هزینه حمل و نقل را پرداخت کنیم.
سوال: شرايط پرداخت شما چيست؟
A: پرداخت <=2000USD، 100٪ پیش پرداخت. پرداخت>=2000USD، 30٪ T / T پیش پرداخت، تعادل قبل از حمل.
اگر سوالی دارید، لطفاً با من تماس بگیرید.
-
