ASTM B395 لوله های بی سیم مس و آلیاژ مس برای مبادلات گرما

مواد

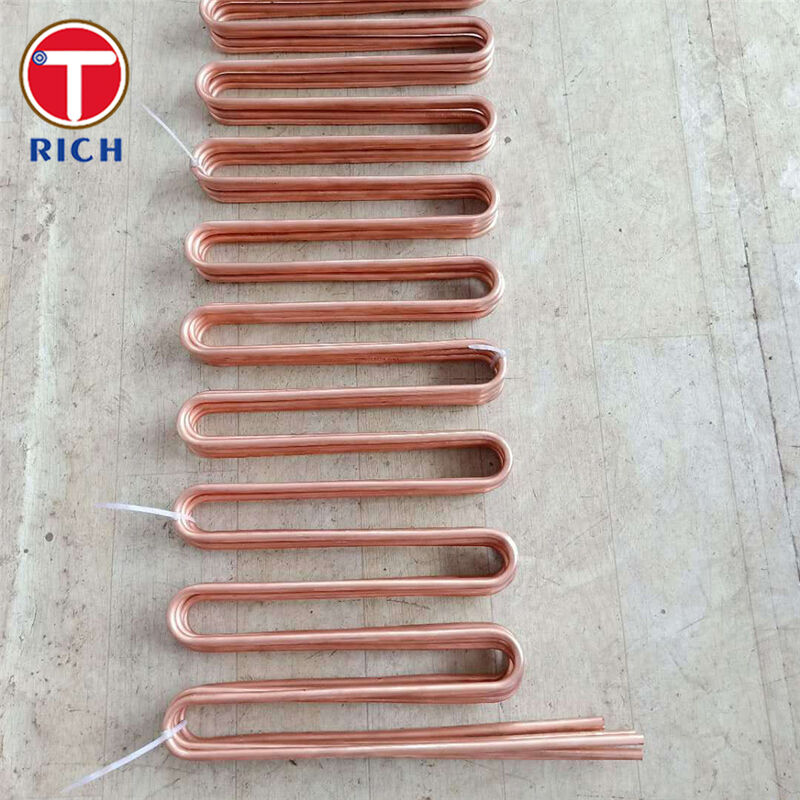

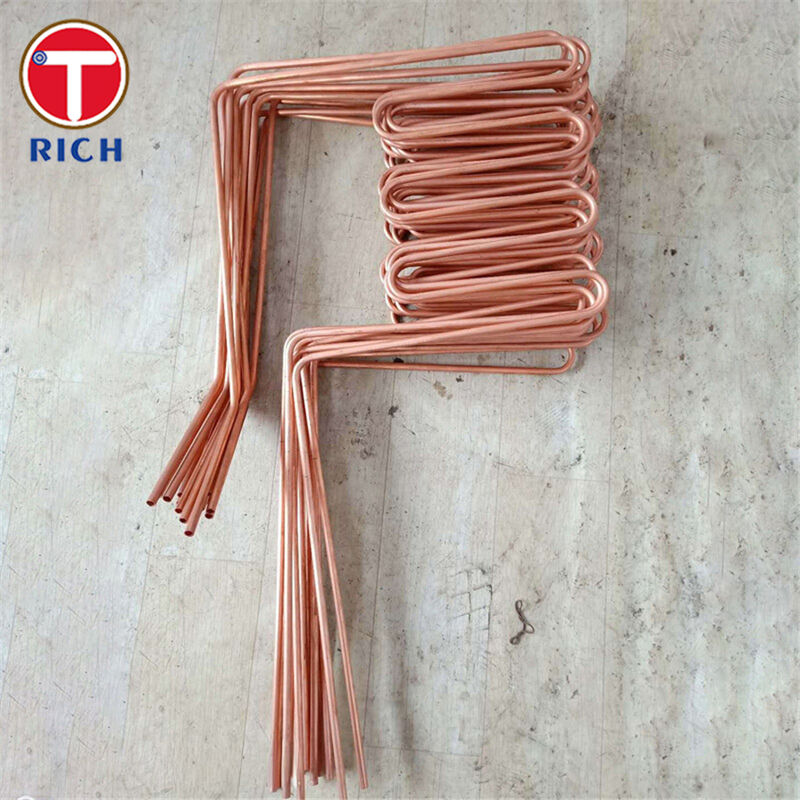

ASTM B395/B395M لوله های U-bend لوله های بدون درز 180 درجه ای هستند که در تهویه کننده ها، تبخیر کننده ها و مبادلات گرما استفاده می شوند و از لوله های مس و آلیاژ مس بدون درز ساخته شده اند.مشخصات برای لوله های ≤ 2 اینچ اعمال می شود. (50 میلی متر) OD و شامل آلیاژ های رایج انتقال گرما از جمله مس بدون اکسیژن (C10200) ، مس فسفری غیر اکسید شده (C12200) ، مس آمیرالتی / آلومینیوم (C44300/C68700) ،و درجه های مس و نیکل (C70600/C71500)، از جمله

مشخصات

• شکل محصول: لوله خم شده U (۱۸۰ درجه در یک هواپیما به شکل U خم شده است).

• محدوده اندازه (OD): ≤ 2 اینچ (50 میلی متر).

• آلیاژ/تضمین: برای هر سفارش باید نام و درجه حرارت آن مشخص شود.

• پارامترهای اصلی سفارش ( توصیه می شود که در PO / نقاشی ذکر شود):

  • OD لوله × ضخامت دیواره

  • برنامه شعاع خم

  • طول پاها (پاهای راست)

• گزینه دو گج (برای شعاع کوچک خم):

  • دو گج = لوله با ضخامت دیواره ای بیش از یک گج

  • اگر مشخص شود، بخش مرکزی قبل از خم شدن یک BWG ضخیم تر از دیوار پای راست است؛ به طور پیش فرض به ID ثابت (بخش سنگین تر به دست آمده با افزایش OD) ساخته شده است.

• کیفیت خم شدن: قسمت خم شده باید تقریبا یکنواخت باشد.

ویژگی های اصلی

• بهره وری بالا از انتقال گرما از فلزات مس / آلیاژ مس (برای خدمات تهویه کننده / تبخیر کننده / مبادله گرما بهینه شده است).

• انعطاف پذیری آلیاژ: مس، مس، مس آلومینیوم و درجه های Cu-Ni برای مطابقت با رسانه های خنک کننده (آب شیرین، آب شور، آب دریا).

• هندسه آماده فرآیند: خم های دقیق U برای بسته های فشرده پوسته و لوله.

• بررسی کیفیت که در استاندارد ساخته شده است: گزینه های آزمایش NDT جریان گرد و غبار و آزمایش نشت.

مزایای ما

1. آیا U-bend نازک می شود، بیضوی می شود یا چروک می شود؟
   خم های U به طور طبیعی با خطرات تغییر شکل مرتبط با خم مواجه می شوند. راه حل ما خم کنترل شده و گزینه دو گج برای شعاع های کوچک است:استاندارد اجازه می دهد تا یک بخش مرکزی سنگین تر (یک BWG ضخیم تر) قبل از خم شدن برای بهبود مقاومت خم شدن، در حالی که ID ثابت را به صورت پیش فرض حفظ می کند.

2. قبل از خم کردن، چگونه می توانید اطمینان حاصل کنید که لوله بدون نقص است؟
   ASTM B395 مستلزم این است که هر لوله قبل از خم شدن، تحت آزمایش جریان گرد و غبار قرار گیرد و از طریق روش استاندارد صنعت ASTM E243 برای تشخیص قطعیت هایی که احتمالا باعث شکست می شوند، استفاده شود.

3. ‬چطور از خلاء ایمنی اطمینان می کنید؟‬
   هر لوله U-bend باید از یک آزمایش نشت عبور کند، و به سازنده اجازه داده شود تا روش را انتخاب کند، مگر اینکه خلاف آن مشخص شود:

• آزمایش هیدروستاتیک برای فشار فیبر 7000 psi (48 MPa) (ناگزیر است فشار گج بیش از 1000 psi / 6.9 MPa باشد، مگر اینکه مشخص شود) ، یا

• آزمایش پنوماتیک در ≥ 60 psi (400 kPa) بدون هیچ نشانه ای از نشت برای 5 ثانیه.

4. در مورد خطر ترک خوردگی تحت فشار (SCC) ، به ویژه در خدمات مس
   SCC می تواند توسط محیط + استرس باقیمانده هدایت شود؛ SCC مرتبط با آمونیاک یک حالت شکست شناخته شده در سرویس مبادله گرما مس می باشد.و برای Cu-Ni U-bends استاندارد ارائه می دهد یک گزینه برای مشخص کردن آنیل تسکین بخش U-bentگزینه های آزمایش حساسیت (آب آمونیاک / نیترات جیوه ای) نیز در مشخصات مورد توجه قرار می گیرند.

5. آیا می توانید ردیابی و مستندات QA/QC را ارائه دهید؟
   گزینه های سفارش ASTM B395 شامل شناسایی گرما / ردیابی ، صدور گواهینامه و گزارش آزمایش کارخانه (MTR) در صورت لزوم است.

ترکیب شیمیایی

خواص مکانیکی

استانداردهای اجرای

• ASTM: ASTM B395/B395M (مبادله گرما و لوله های تهویه کننده از مس و آلیاژ مس بدون خم و U-bend). آزمایش های مرتبط با آن شامل ASTM E243 (جریان گرد و غبار) ،به علاوه سایر روش های آزمایش که در قسمت B395 اشاره شده است.

• EN: EN 12451:2012 (لوله های مس گرد و آلیاژ مس بدون درز برای مبادلات حرارتی/کوندانسرها/ابواگرها/تجهیزات ترشح آب؛ محدوده اندازه ای که در استاندارد ذکر شده است).

• GOST: GOST 21646-2003 (لوله های مس و مس برای تجهیزات مبادله گرما)

• JIS: JIS H3300 (انبوه ها و لوله های بدون درز از مس و آلیاژ مس؛ معمولا به عنوان پایه JIS برای تامین لوله های تهویه دهنده / انتقال گرما استفاده می شود).

• GB: GB/T 8890-2015 (لوله های بدون درز از آلیاژ مس برای مبادلات گرما) و GB/T 1527-2017 (لوله های کشیده شده از مس و آلیاژ های مس).

زمینه های کاربرد

صنایع معمولی

• تولید برق (کوندانساتورهای سطح بخار، گرم کننده های آب تغذیه)

• پتروشیمی و پالایشگاه (برنده ها، تهویه کننده ها)

• آب دریایی و دریایی (بردزنده های آب دریا، سرد کننده های مرکزی)

• شور زدایی و تصفیه آب (گرمکن های آب نمک، تهویه کننده ها)

• سیستم های تهویه مطبوع و خنک کننده صنعتی (کوندانساتورها/تبخیرگرها)
