لوله موجدار استیل ضد زنگ لوله موجدار صلب برای سرویس گاز با درجه مبدل حرارتی و مقاومت در برابر خوردگی
جزئیات محصول
لوله های ضد خوردگی فولاد ضد زنگ
,لوله های فولادی درجه حرارت مبادله کننده
,لوله موج سخت لوله فولادی دقیق

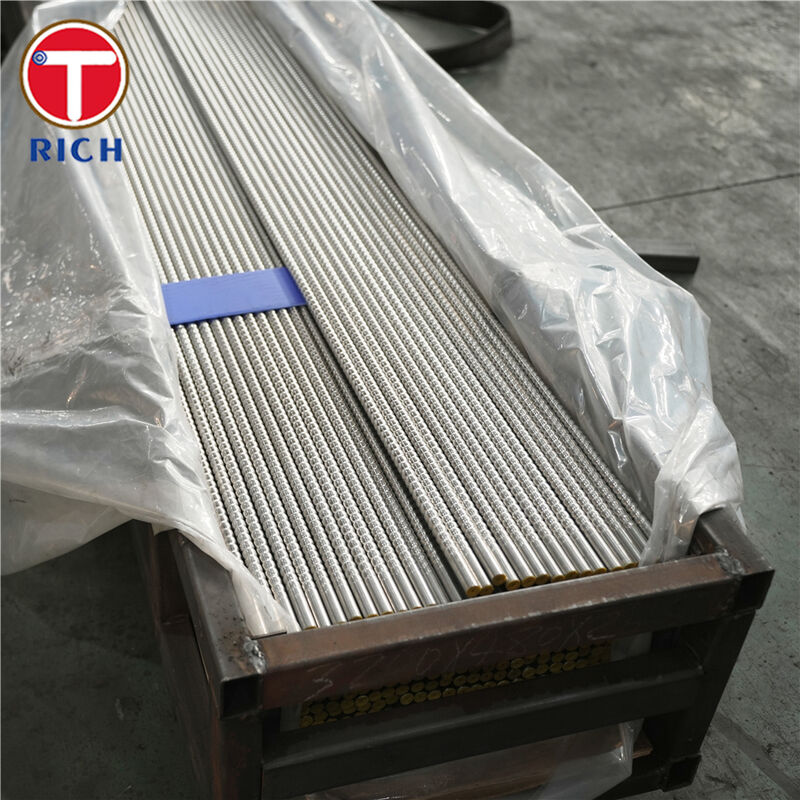

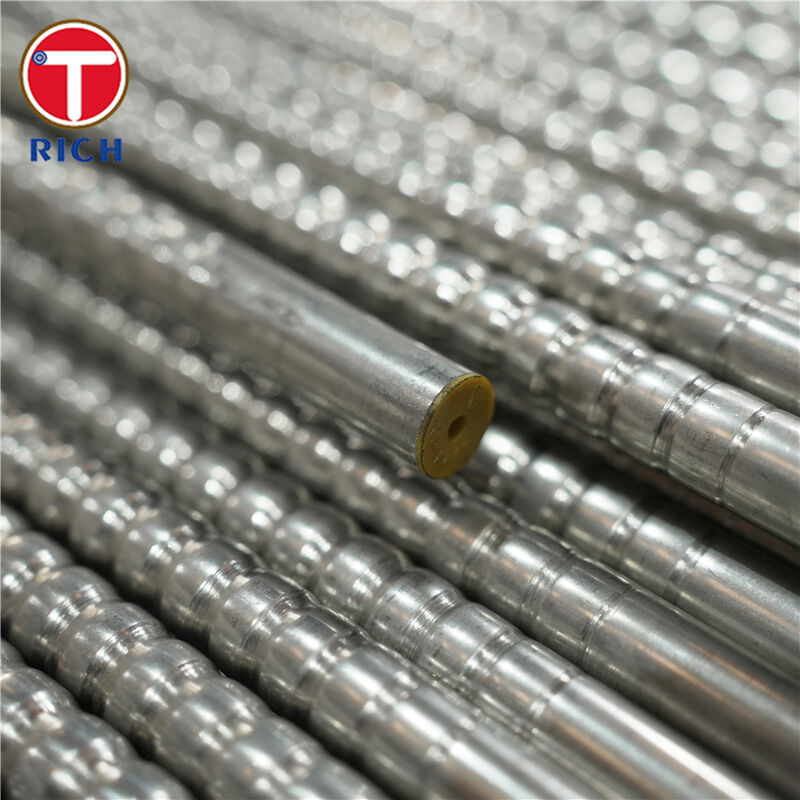

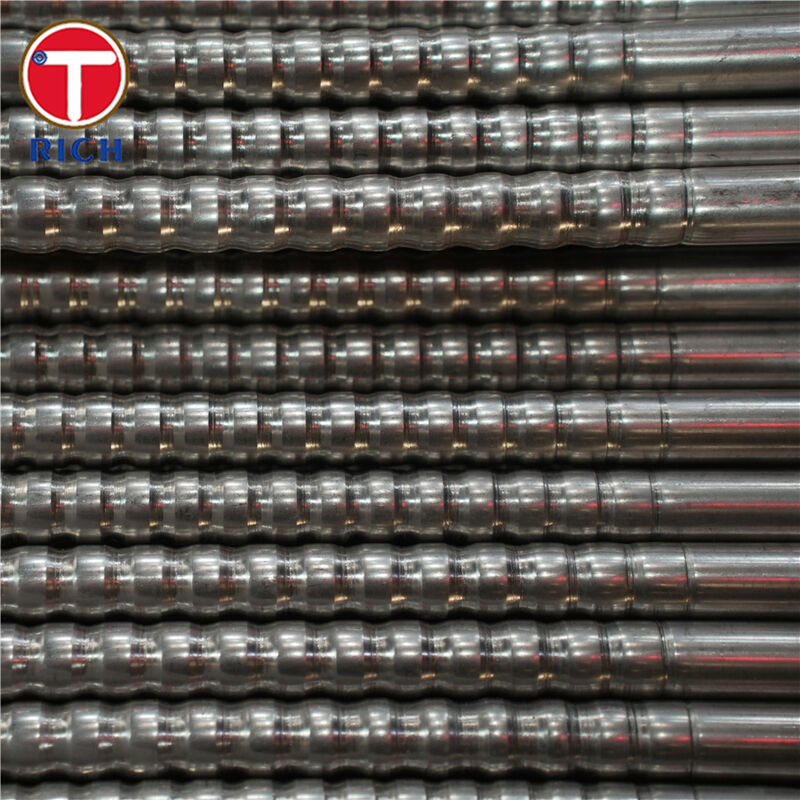

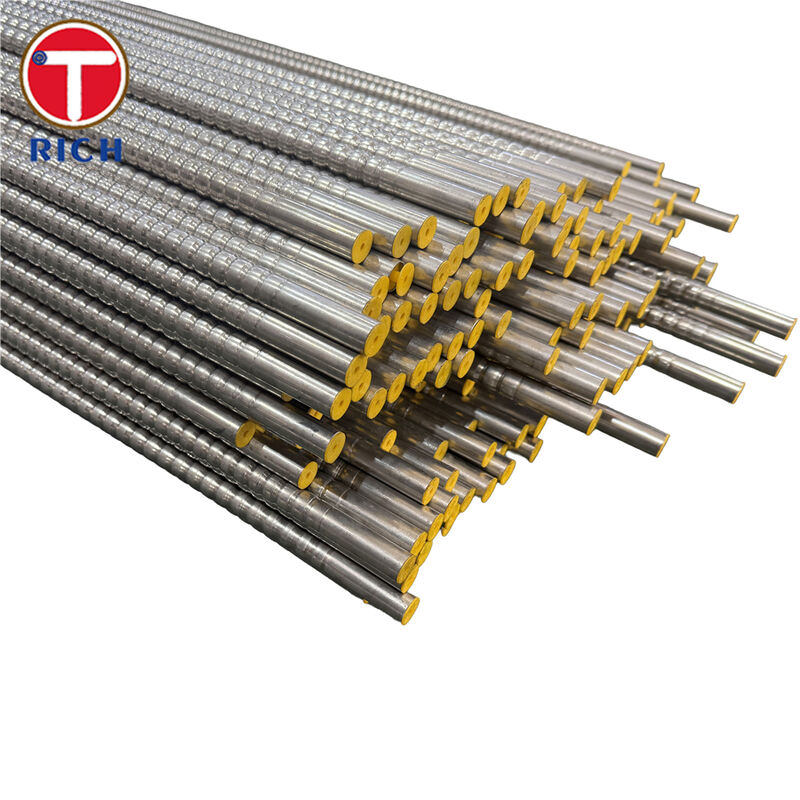

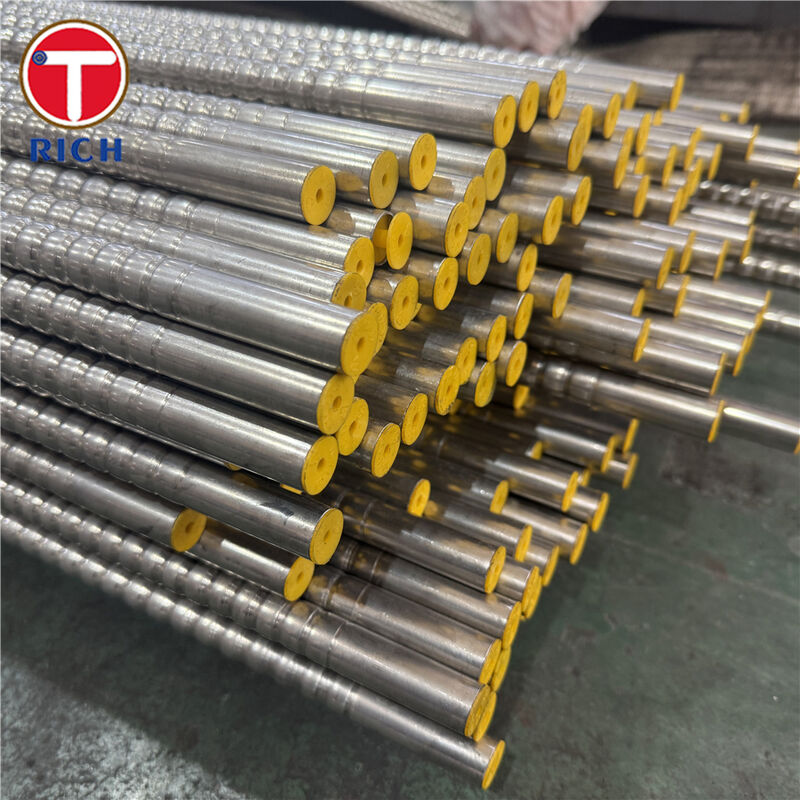

لوله های مبدل حرارتی موجدار استیل ضد زنگ (لوله موجی صلب) برای سرویس گاز
مواد
این محصول یک لوله استیل ضد زنگ موجدار درجه مبدل حرارتی (لوله موجی) صلب است که از لوله استیل ضد زنگ بدون درز (یا جوش داده شده، در صورت مشخص شدن) تولید شده و سپس با چین های مارپیچی/حلقوی برای افزایش انتقال حرارت شکل داده شده است. این یک شیلنگ موجدار انعطاف پذیر برای لوله کشی یا جبران حرکت نیست.
گزینه های مواد رایج شامل ASTM A213 TP304/TP304L/TP316/TP316L/TP321 است که بر اساس خطر خوردگی (کلریدها)، دمای عملیاتی و الزامات ساخت انتخاب شده اند.
مشخصات فنی
-
نوع لوله: موجدار صلب (مارپیچی یا حلقوی)، برای دسته های لوله مبدل حرارتی
-
استاندارد لوله پایه (معمولی): ASTM A213 (بدون درز) / معادل های جوش داده شده اختیاری در صورت درخواست
-
محدوده OD (معمولی): 6–127 میلی متر (قابل تنظیم؛ با محدوده های عرضه A213 رایج همسو است)
-
ضخامت دیواره (معمولی): 0.4–12.7 میلی متر (قابل تنظیم)
-
هندسه چین: گام، عمق، زاویه مارپیچ و شعاع تاج متناسب با وظیفه (انتقال حرارت در مقابل افت فشار)
-
شرایط تحویل: محلول آنیل شده / ترشی شده یا آنیل روشن؛ طول های مستقیم یا طبق مشخصات
ویژگی های کلیدی
-
عملکرد انتقال حرارت بالاتر با مختل کردن لایه مرزی حرارتی و بهبود اختلاط نزدیک به دیواره
-
پتانسیل طراحی مبدل فشرده (همان وظیفه با مساحت کمتر، یا وظیفه بالاتر در همان ردپا)
-
سختی مهندسی دوستانه برای ورق های لوله، بافل ها و مونتاژ دسته (بر خلاف شیلنگ های انعطاف پذیر)
-
گزینه های مواد برای کنترل دما و حساس سازی (به عنوان مثال، 304L/316L کم کربن؛ 321 تثبیت شده)
مزایای ما
-
آیا چین خوردگی واقعاً انتقال حرارت را بهبود می بخشد؟
بله—لوله های موجدار تلاطم را در نزدیکی دیواره افزایش می دهند و می توانند ضریب انتقال حرارت را در مقایسه با لوله های صاف به طور قابل توجهی افزایش دهند. -
در مورد افت فشار چطور—آیا خیلی زیاد می شود؟
لوله های پیشرفته همیشه شامل یک مبادله انتقال حرارت در مقابل افت فشار هستند، بنابراین ما گام/عمق چین را طراحی می کنیم تا با ΔP مجاز شما مطابقت داشته باشد. -
آیا چین خوردگی خطر لرزش را در دسته های لوله افزایش می دهد؟
لرزش دسته یک نگرانی شناخته شده برای پوسته و لوله است. طرح های مبدل لوله موجدار می توانند به انتقال حرارت بهتر و کاهش لرزش دسته لوله تحت پیکربندی های خاص دست یابند. -
آیا این یک شیلنگ موجدار انعطاف پذیر است؟
خیر—این یک لوله مبدل حرارتی صلب است که برای نصب ثابت در مبدل ها (ورق های لوله/بافل ها) در نظر گرفته شده است. -
چگونه قابلیت اطمینان و سازگاری را تضمین می کنید؟
-
لوله پایه مطابق با استانداردهای لوله کشی شناخته شده تولید می شود (معمولاً: ASTM A213)
-
جریان گردابی اختیاری / UT، PMI، بازرسی ابعادی و تست نشتی هیدرو/هوا طبق نیاز پروژه
-
بازرسی هندسه چین (گام/عمق)، به علاوه کنترل های فرآیند شکل دهی برای جلوگیری از نازک شدن فراتر از محدودیت های توافق شده
ترکیب شیمیایی
| درجه | C (حداکثر) | Mn (حداکثر) | P (حداکثر) | S (حداکثر) | Si (حداکثر) | Cr | Ni | Mo | Ti |
|---|---|---|---|---|---|---|---|---|---|
| TP304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0–20.0 | 8.0–11.0 | — | — |
| TP304L | 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0–20.0 | 8.0–12.0 | — | — |
| TP316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0–18.0 | 10.0–14.0 | 2.00–3.00 | — |
| TP316L | 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0–18.0 | 10.0–14.0 | 2.00–3.00 | — |
| TP321 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 17.0–19.0 | 9.0–12.0 | — | 5(C+N)–0.70 |
خواص مکانیکی
| درجه | مقاومت کششی (حداقل) | مقاومت تسلیم (حداقل) | ازدیاد طول (حداقل) | سختی (حداکثر) |
|---|---|---|---|---|
| TP304 | 515 MPa | 205 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
| TP304L | 485 MPa | 170 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
| TP316 | 515 MPa | 205 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
| TP316L | 485 MPa | 170 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
| TP321 | 515 MPa | 205 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
استانداردها ASTM: ASTM A213
-
EN: EN 10216-5
-
GOST: سفارش لوله های استیل ضد زنگ رایج از درجه هایی مانند 12X18H10T استفاده می کند
-
JIS: JIS G3463
-
GB: GB/T 13296
مناطق کاربردی
صنایع معمولی: خنک کننده/گرم کننده گاز، کندانسورها، اواپراتورها، بازیاب ها و بازیابی حرارت اتلافی
جایی که استفاده می شود: مبدل های لوله در لوله، دسته های پوسته و لوله (زمانی که ΔP اجازه می دهد) و ارتقاء وظیفه فشرده بدون باله
