لوله U شکل فولادی ضد زنگ برای مبادلات گرما

خلاصه ی مطالب

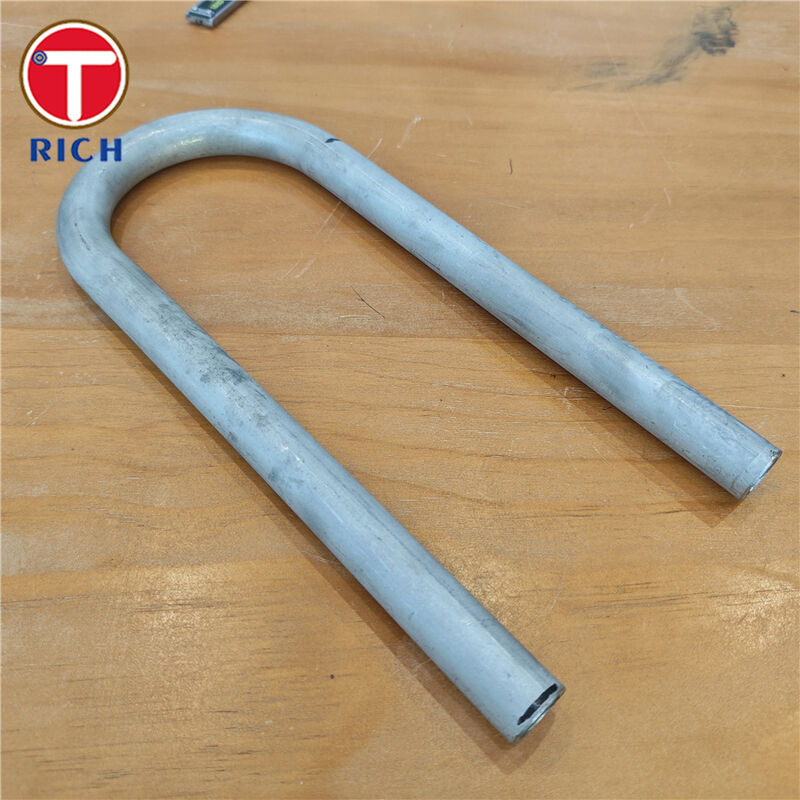

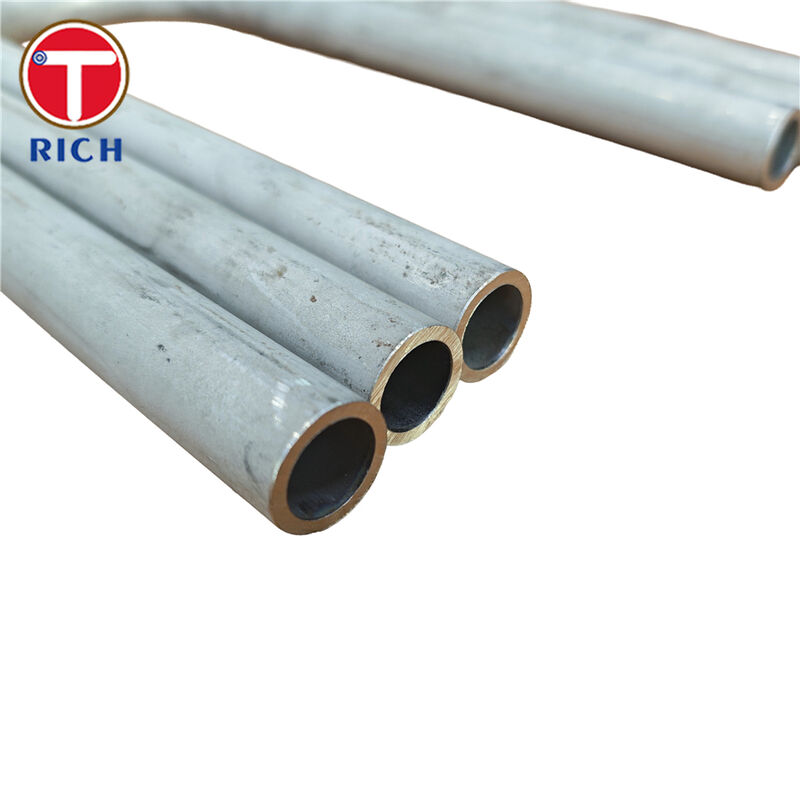

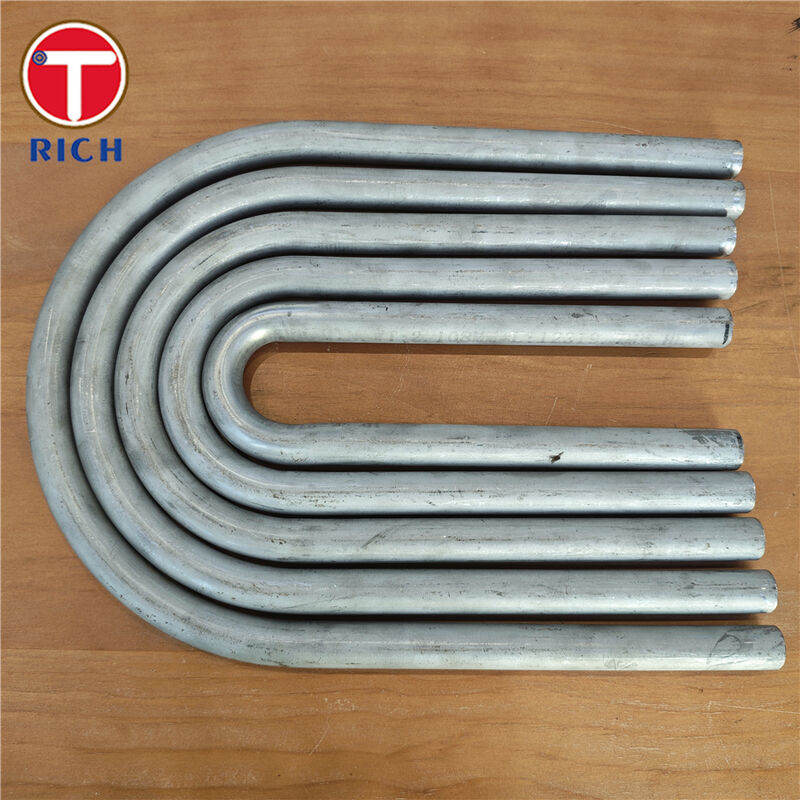

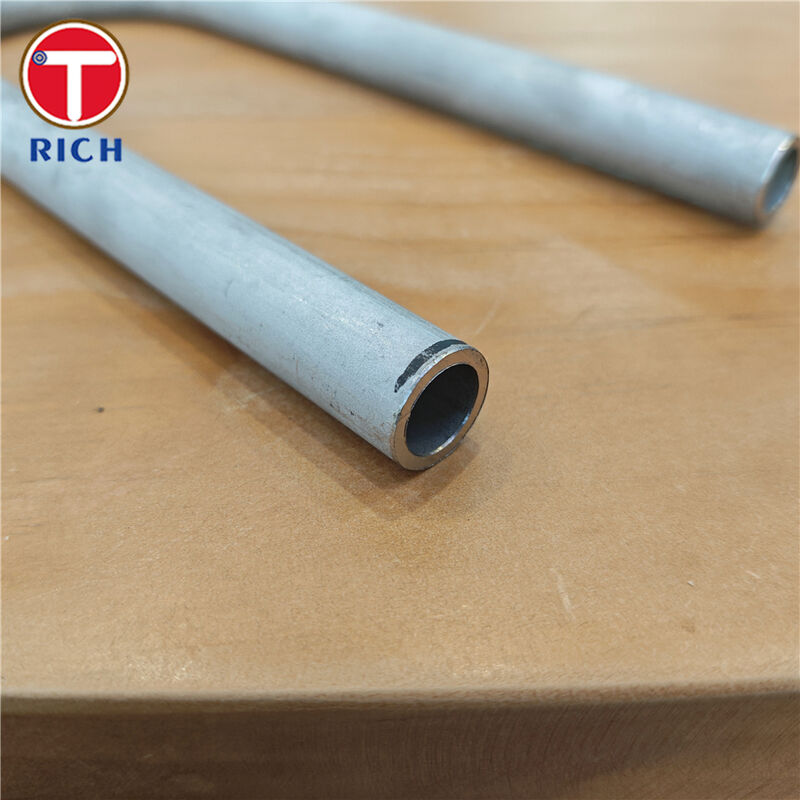

لوله های فولاد ضد زنگ U-Shaped (لوله های U-bent) با خم کردن سرد لوله های مبادله گرما فولاد ضد زنگ بدون درهم یا جوش شده به هندسه های دقیق U یا چند U ساخته می شوند.در صورت لزوم، به دنبال آن تخفیف فشار یا گرم کردن محلولآنها برای مبادلات گرما، تهویه کننده ها، دیگ ها و بخاری های آب تغذیه ای که در دمای بالا و فشار بالا کار می کنند، طراحی شده اند.و معمولا در درجه های austenitic مانند TP304/304L تولید می شوند.، TP316/316L، و TP321 به استانداردهای مانند ASTM A213 یا مشخصات مرتبط.

مشخصات

مواد پایه

• فولاد های ضد زنگ آستنیتیک: ASTM A213 TP304, TP304L, TP316, TP316L, TP321

• گزینه های دیگر بر اساس درخواست: فولاد های فولادی فولادی، فولاد های فولادی دو فلزی، آلیاژ های نیکل

محدوده ابعاد (قدرت معمولی)

• قطر بیرونی (OD): تقریباً 12.7 ∼ 38.1 میلی متر (1⁄2" ∼ 11⁄2") ، اندازه های بزرگتر بر اساس درخواست

• ضخامت دیواره (WT): حدود 0.70×4.0 میلی متر

• شعاع خم (CLR):

  • حداقل: معمولاً ≥1.5 × OD

  • حداکثر: تا حدود 1500-1700 میلی متر بسته به OD و درجه

• طول پای راست: تا حدود 12000 میلی متر

• حداکثر طول توسعه یافته در هر لوله U: تا حدود 27000-30000 میلی متر

مسیر تولید

• لوله مادر: لوله های بدون درز یا جوش از فولاد ضد زنگ برای مبادله گرما

• خم کردن: خم کردن سرد به شعاع و طول پا مشخص شده (معمولا مطابق با TEMA / DIN 28179)

• درمان حرارتی:

  • جوشاندن محلول یا تخفیف استرس پس از خم کردن برای درجه های استنتیک ضد زنگ زمانی که توسط کد یا مشتری مورد نیاز باشد

• فرآوری: ترشح شده، روشن شده یا به صورت مکانیکی پولیش شده OD

• قطعات: ساده، پیچ خورده یا آماده برای جوش لوله به لوله

ویژگی های اصلی

• مقاومت بسیار عالی در برابر خوردگی در آب، بخار، بسیاری از مواد شیمیایی و رسانه های پالایشگاه / پتروشیمی، به ویژه در TP316/316L و TP321.

• قابلیت درجه حرارت بالا برای کار در دیگ و مبادله گرما، با خواص مکانیکی پایدار در دمای کار بالا.

• طرح بسته فشرده به لطف طراحی شکل U، کاهش طول مبدل و امکان گسترش حرارتی بدون مفاصل گسترش.

• کنترل خم شدن دقیق (قطر، نازک شدن دیوار، تخمدان) برای حفظ یکپارچگی فشار و عملکرد جریان در خم.

• تولید کاملا قابل ردیابی با آزمایش فشار و بررسی غیر مخرب مطابق با استانداردهای بین المللی.

مزایای ما

1. ‬چطور از نازک شدن دیوار و تخمدان در خم U کنترل می کنید؟ ‬

نازک شدن دیواره و تحریف تقاطع اصلی نگرانی های مهندسی در لوله های سرد خم شده است.چون دیواره بیرونی خمیدن تمایل به باریک شدن دارد در حالی که دیواره داخلی ضخیم می شود و بخش کمی بیضی می شود.

• ما روش های خم کردن را طراحی می کنیم تا پتک شدن دیوار در خم شدن در یک درصد کنترل شده از دیوار اصلی و تخمدان در محدوده های دقیق OD،مطابق با مشخصات مشترک مبادله گرما برای لوله های U-bent.

• ابزار خم، mandrels و روانکاری برای مناسب بودن OD / WT و درجه انتخاب می شوند، فشار محلی را کاهش می دهند و از صاف شدن جلوگیری می کنند.

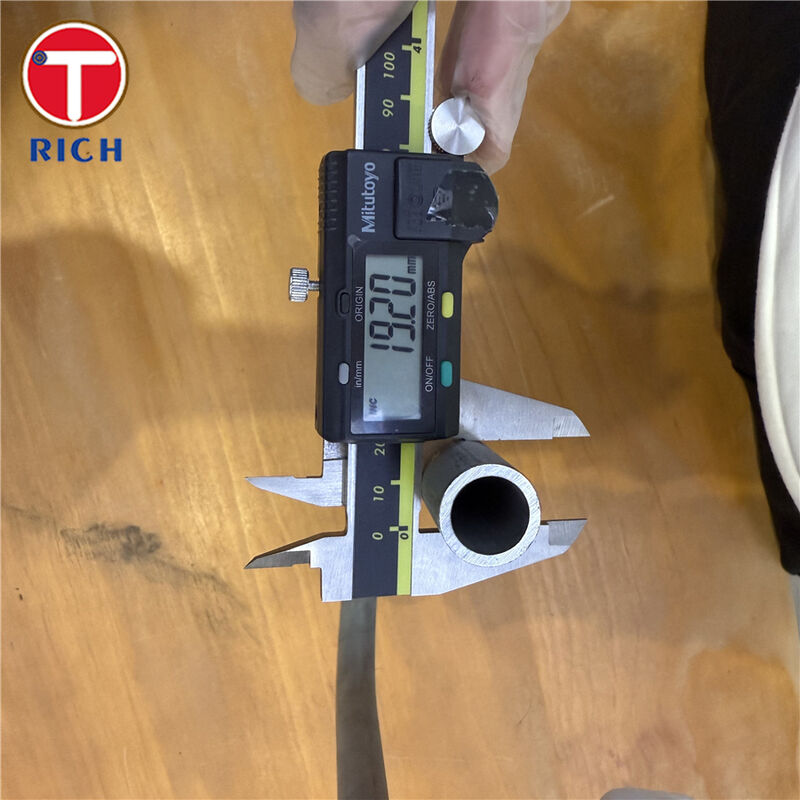

• هر دسته از ابعاد در پیچ (OD، WT، تخمدان) بررسی می شود تا لوله ها به سوراخ های ورق لوله و نیازهای فشار فرآیند مطابقت داشته باشند.

2✅ آیا لوله پس از خم کردن سرد به درستی گرمایی شده است؟

خم کردن سرد باعث ایجاد فشارهای باقیمانده می شود و می تواند مقاومت در برابر خوردگی را کاهش دهد اگر فشارهای زیادی در مواد باقی بماند.

• برای لوله های U فولاد ضد زنگ austenitic ما استفاده می کنیم محلول سوزاندن یا درمان حرارتی کاهش استرس پس از خم کردن هر زمان که توسط مشتری یا کد مورد نیاز است.

• درمان حرارتی در کوره های کنترل شده یا با روش های مقاومت الکتریکی انجام می شود، همانطور که معمولاً توسط تولید کنندگان عمده لوله U استفاده می شود.

• در نتیجه خواص مکانیکی و خوردگی پس از خم شدن به سطوح مشخص شده در استانداردهای لوله پایه (به عنوان مثال ASTM A213) بازگردانده می شود.

3. ️چه استانداردها و نمرات را می توانید برآورده کنید؟ ️

کاربران نهایی به طور معمول نیاز به سازگاری با استانداردهای لوله شناخته شده و کد های طراحی مبادله دارند. ما می توانیم لوله های خم شده U را بر اساس:

• ASTM / ASME

  • ASTM A213 / ASME SA213 برای لوله های تبادله گرما از جنس استنیتی (TP304/304L، TP316/316L، TP321, TP347H و غیره)

  • ASTM A249 / ASME SA249 برای لوله های جوش آستنیتی و مبادله گرما که لوله های اصلی جوش داده شده مشخص شده اند

  • ASTM A688 / ASTM A803 برای لوله های خمیده U از نوع بخاری آب تغذیه بر اساس فولاد ضد زنگ آستنیتیک جوشیده یا بدون سلسله

• EN / DIN

  • استاندارد EN 10216-5 برای لوله های ضد زنگ بدون درز برای اهداف فشار و مقاومت در برابر خوردگی

  • استاندارد EN 10217-7 برای لوله های فشاری ضد زنگ جوش شده در صورت لزوم

  • DIN 28179 / DIN 28180 برای هندسه خم U و تحمل ابعاد در مبادلات حرارتی لوله ای

• GOST

  • GOST 9941 لوله های فولاد ضد زنگ برای استفاده مقاوم به خوردگی، از جمله کاربردهای مبادله گرما

• JIS

  • JIS G3463 لوله های فولاد ضد زنگ برای دیگ و مبادله گرما

• GB (چین)

  • GB/T 13296 لوله های فولادی فولادی برای دیگ و مبادله گرما

  • GB/T 14976 لوله های فولاد ضد زنگ بدون درز برای حمل و نقل مایعات، هنگامی که برای خدمات لوله کشی فرآیند مشخص شده است

این اجازه می دهد تا لوله های U شکل برای مطابقت با اکثر پروژه های بین المللی و الزامات کد تامین شود.

4. ️مراقبت، آزمایش و مستند سازی چطور؟

• لوله ها تحت آزمایش های هیدروستاتیک یا الکتریکی غیر مخرب (جریان گرد و غبار، فوق صوت) در هر قطعه قرار می گیرند، همانطور که در استانداردهای لوله قابل اجرا مجاز است.

• آزمایشات اضافی مانند آزمایش خوردگی بین دانه ای، PMI و بررسی سختی می تواند برای خدمات حیاتی ارائه شود.

• گواهینامه های آزمایش آسیاب (به عنوان مثال EN 10204 3.1) ارائه شده است که شامل تعداد گرما، درجه، ابعاد، NDT و وضعیت درمان گرما می شود.

5چه موادي را براي خدمتم توصيه مي کنيد؟

• برای آب عمومی، بخار و بسیاری از رسانه های کم کلرید، TP304/TP304L به طور معمول کافی است.

• برای مواد شیمیایی حاوی کلرید یا نسبتاً تهاجمی، TP316/TP316L به دلیل محتوای مولیبدن و مقاومت بهتر در برابر سوراخ، معمولاً انتخاب امن تر است.

• برای خدمات با دمای بالاتر با چرخه های گرمایی مکرر، TP321 (Ti-stabilized) یا TP347H اغلب ترجیح داده می شود.

ترکیب شیمیایی

خواص مکانیکی

استاندارد اجرای

ASTM / ASME

• ASTM A213 / ASME SA213 لوله های فولادی بدون درز از آلیاژ های فرریت و آستنیت برای دیگ ها، سوپر هیترها و مبادلات گرما

• ASTM A249 / ASME SA249 ️ کتل های آستنیتیکی، سوپر هیتر، مبادله گرما و لوله های تهویه شده

• ASTM A688 / ASTM A803 لوله های آبگرمکن و لوله های U-bend استنتی و فریت

EN / DIN

• استاندارد EN 10216-5 لوله های فولاد ضد زنگ بدون درز برای استفاده تحت فشار

• استاندارد EN 10217-7 لوله های جوشیده شده فولاد ضد زنگ برای اهداف تحت فشار

• DIN 28179 / DIN 28180 لوله ها و خم های U برای مبادلات گرما لوله ای؛ ابعاد، مواد و تحمل خم

GOST

• GOST 9941 لوله های فولاد ضد زنگ از فولادی مقاوم به خوردگی که به طور گسترده ای در بازارهای CIS برای تجهیزات مبادله گرما و فرآیند استفاده می شود

JIS

• JIS G3463 لوله های فولاد ضد زنگ برای دیگ و مبادله گرما

GB (چین)

• GB/T 13296 لوله های فولادی فولادی برای دیگ و مبادله گرما

• GB/T 14976 لوله های فولادی فولادی برای حمل و نقل مایعات

زمینه های کاربرد

حوزه های کاربرد عمومی

با تشکر از مقاومت بالای آنها در برابر خوردگی ، توانایی دمایی و هندسه فشرده ، لوله های شکل U فولاد ضد زنگ به طور گسترده ای در:

• مبادلات گرما شیل و لوله

• کاندنسرها و بخاری های آب تغذیه

• بخاری های گرمای فاقد و بخاری های گرمای آتش

• نیروگاه و واحدهای بازیافت گرما از انرژی های تجدید پذیر

• تجهیزات فرآیند هسته ای و پتروشیمی

س: شما شرکت تجاری یا تولید کننده هستید؟

A: تولید کننده، همچنین می تواند تجارت کند.

سوال: زمان تحویل شما چقدر است؟

A: به طور کلی صحبت کردن،این 10-15 روز است اگر کالاها در انبار هستند،یا این است 30-40 روز اگر کالاها در انبار نیست،

به مقدارش بستگی داره.

س: آیا شما نمونه ها را ارائه می دهید؟ آیا رایگان است یا اضافی؟

A: بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم اما باید هزینه حمل و نقل را پرداخت کنیم.

سوال: شرايط پرداخت شما چيست؟

A: پرداخت <=2000USD، 100٪ پیش پرداخت. پرداخت>=2000USD، 30٪ T / T پیش پرداخت، تعادل قبل از حمل.
