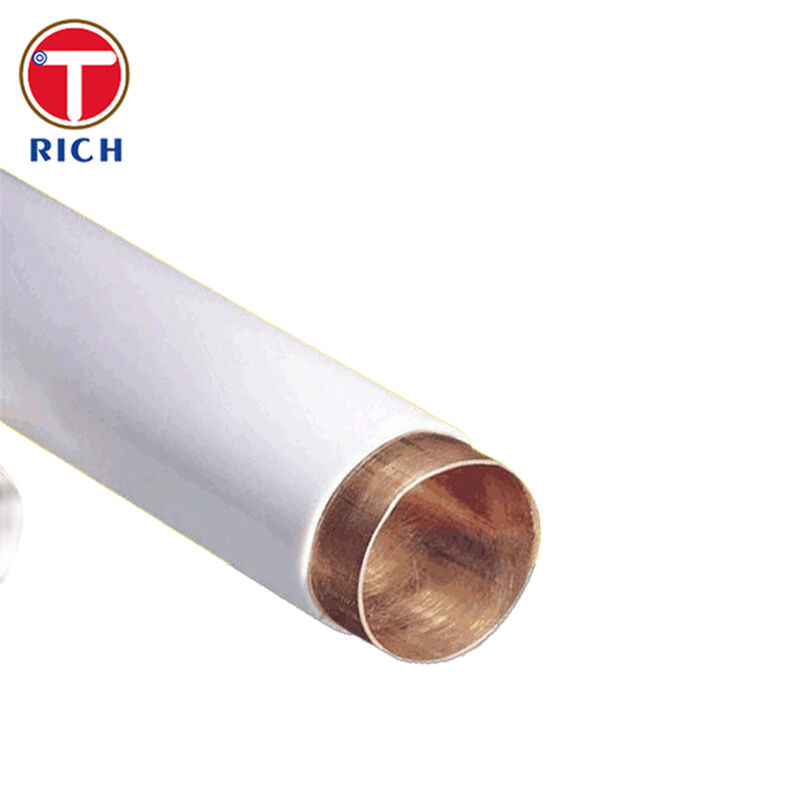

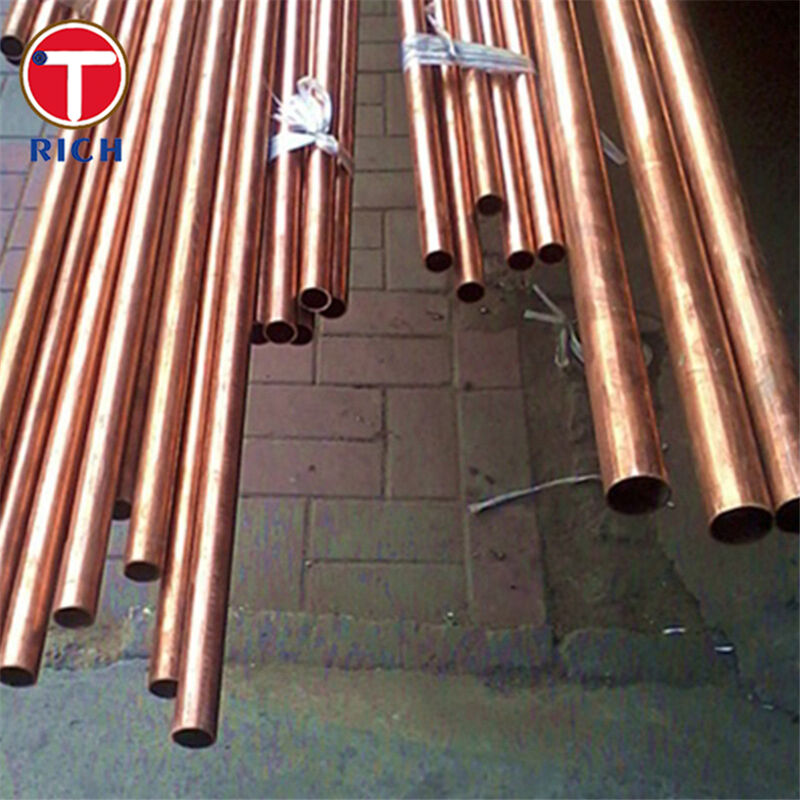

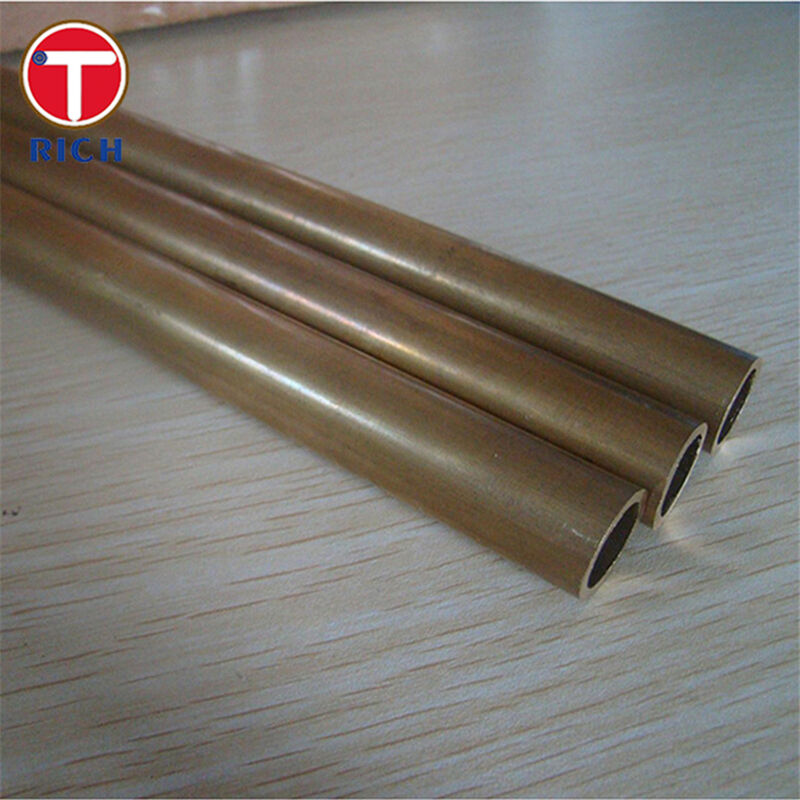

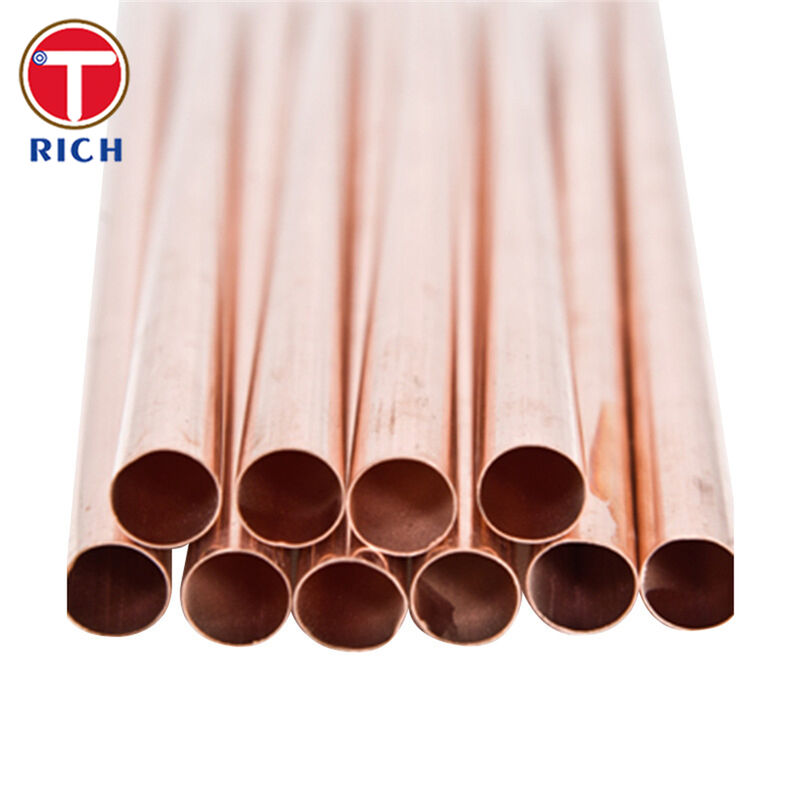

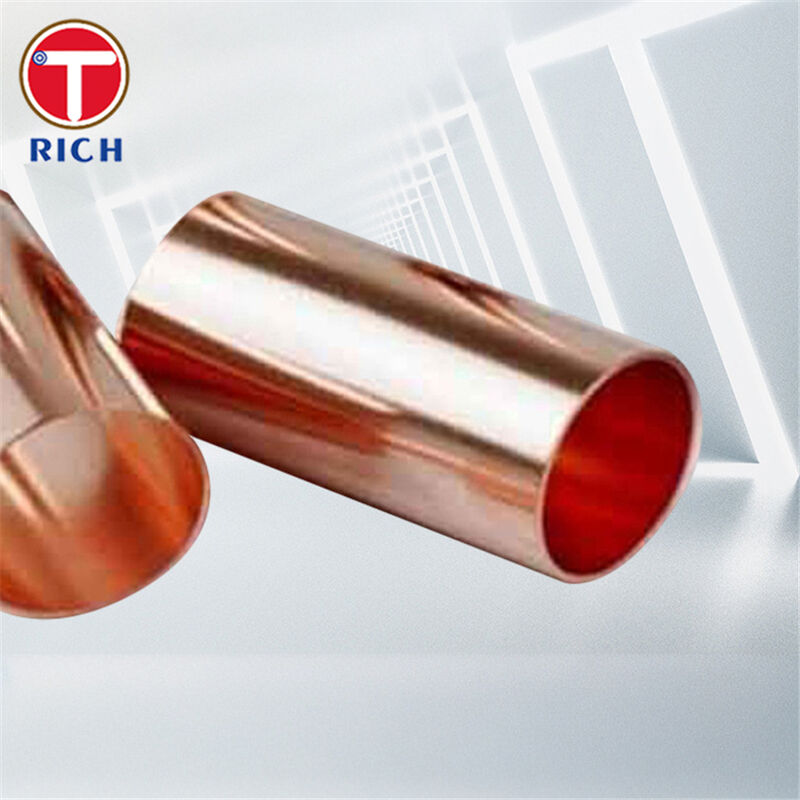

ASTM B75 C12200 لوله های آلیاژ مس لوله های آلیاژ مس با کیفیت بالا برای ردیابی بخار

توضیحات مواد

ASTM B75 C12200 لوله آلیاژ مس یک لوله بدون درز است،لوله های مس فوسفری دی اکسید شده (Cu-DHP) که برای خدمات مهندسی عمومی طراحی شده اند و به ویژه برای ردیابی بخار و خطوط بخار با دمای پایین تا متوسط مناسب هستند.

آلیاژ (UNS C12200 / Cu-DHP) ترکیبی از:

• خالصیت مس بسیار بالا (≥99.9٪ Cu شامل Ag) با 0.015 ٪ 0.040٪ فسفر به عنوان یک دی اکسید کننده، تضمین مقاومت در برابر شکنندگی هیدروژن و جوش خوبی.

• رسانایی حرارتی عالی و مقاومت خوب در برابر خوردگی در محیط های بخار و گمرکی معمولی.

این باعث می شود که یک انتخاب قوی و اقتصادی برای ردیابی بخار از لوله های فرآیند، شیرها، ابزارها و تجهیزات کمکی باشد.

مشخصات

درجه و استاندارد

• ماده: مس فاسفوری-دی اکسید شده، P باقیمانده بالا (Cu-DHP)

• UNS: C12200

• شکل محصول: لوله مس بدون بخیه

• استاندارد اصلی: ASTM B75 / B75M

نام های معادل (برای مرجع)

• EN: Cu-DHP، CW024A

• JIS: C1220 (C1220T برای لوله)

• GB: TP2 (انبوه مس فاسفری غیر اکسید شده)

• GOST: مس غیر اکسید شده نوع M1Ф که در لوله های مس GOST 617 استفاده می شود

فرآیند تولید

• لوله های بدون دنده، گرم و سرد

• یا عرضه شده:

  • به طور کامل گرم (طول نرم / طول مستقیم)

  • بر روی درخواست سبک کشیده یا سخت کشیده شده

ابعاد معمول برای ردیابی بخار
(این بستگی به طراحی دارد؛ در زیر اندازه های معمول ردیاب هستند)

• قطر بیرونی (OD): 3/8 " (9.52 میلی متر) ، 1/2 " (12.7 میلی متر) که معمولا استفاده می شود؛ 1/4" ′′ 7/8" OD در دسترس است

• ضخامت دیوار: به طور معمول 0.9~1.2 میلی متر برای لوله های ردیابی 3/8"~1/2" OD

• طول:

  • طناب های صاف: تا 50-150 متر در هر طناب (معمولاً)

  • طول خط مستقیم: استاندارد 3-6 متر؛ سفارشی بر اساس درخواست

شرایط تحویل و پایان

• دمای: O60 (طریق نرم) برای ردیابی بخار به دلیل انعطاف پذیری آسان ترجیح داده می شود؛ دمای سخت (H55/H80 و غیره) در صورت نیاز به قدرت بالاتر در دسترس است.

• پایان ها: پایان های ساده، از پوست بریده شده؛ دیگر آماده سازی پایان ها بر اساس درخواست

• سطح: اکسید تمیز، روشن یا سبک، تمیز بودن داخلی برای خدمات بخار و مرکبات کنترل می شود

ویژگی های اصلی

1. برای دمای ردیابی بخار بهینه شده است

   • لوله مس C12200 تحت ASTM B75 به طور گسترده ای در خطوط مایع و بخار استفاده می شود و در دمای بالا که برای خدمات بخار با فشار پایین و متوسط معمول است، قدرت خود را حفظ می کند.

2. هدایت حرارتی عالی

   • رسانایی حرارتی بالا (حدود 196 W / m · K) امکان انتقال گرما از بخار به خط ردیابی را فراهم می کند، تعداد ردیاب ها و مصرف بخار را کاهش می دهد.

3. مقاومت در برابر شکنندگی هیدروژن

   • دی اکسیداسیون فسفر اکسیژن محلول را به حداقل می رساند و از شکنندگی بخار (بیماری هیدروژن) جلوگیری می کند ، که یک نیاز کلیدی برای مس در خدمات گرم و مرطوب است.

4. مقاومت قوی در برابر خوردگی در بخار/کوندنزات

   • C12200 و آلیاژ های Cu-DHP مرتبط با مقاومت بسیار خوبی در برابر خوردگی عمومی و سوراخ در آب، بخار و بسیاری از جوهای صنعتی دارند، که از عمر طولانی در خطوط بخار و نشانگرها پشتیبانی می کند..

5. خم کردن، شکل دادن و پیوستن آسان

   • قابلیت عالی سردکاری و ویژگی های جوش / جوش اجازه می دهد تا خم های شعاع فشرده ، پیچ و تاب در اطراف لوله فرآیند و مفاصل قابل اعتماد (چسب های جوش ، جوش ، فشرده سازی) ایجاد شود.

6. کیفیت ثابت شده استاندارد

   • ASTM B75 آزمایشات مکانیکی، آزمایش شکنندگی هیدروژن، آزمایشات انبساط و آزمایشات غیر مخرب (حرکت جریان / فشار) را برای لوله های مس مشخص می کند، که کیفیت ثابت و قابل ردیابی را تضمین می کند.

7. مقرون به صرفه در مقابل ضد زنگ برای شرایط متوسط

   • برای بسیاری از طرح ها، لوله ردیاب مس برای خدمات بخار تا حدود 400 ° F (204 ° C) توصیه می شود که با محیط سازگار است، هزینه مواد و نصب کمتری نسبت به فولاد ضد زنگ را ارائه می دهد.

مزایای ما

بر اساس سوالات رایج مهندسان و خریداران لوله های ردیابی بخار، در اینجا این محصول و رویکرد عرضه ما به نگرانی های اصلی پاسخ می دهد:

1.آیا مس واقعا برای درجه حرارت و فشار بخار من مناسب است؟

• دستورالعمل های مهندسی نشان می دهد که لوله های مس زمانی مناسب هستند که دمای بخار اشباع شده بیش از حدود 400 درجه فارنهایت (204 درجه سانتیگراد) نباشد و زمانی که فرآیند یا محیط به شدت خوردنی نباشد.

• لوله های C12200 ما در ضخامت های دیواره ای که با توجه به فشار طراحی و کد لوله های قابل اجرا انتخاب شده است، عرضه می شوند.دیوارهای سنگین تر می توانند برای چرخه حرارتی شدیدتر ارائه شوند همانطور که توسط اسناد بهترین شیوه ردیابی بخار توصیه می شود..

آنچه ما ارائه می دهیم

• بررسی کاربرد (فشار بخار، دمای، محیط، محیط زیست) و راهنمایی در مورد زمانی که مس C12200 ایده آل است و زمانی که لوله ردیاب ضد زنگ 316L انتخاب بهتری است.

• انتخاب ضخامت دیوار و مستندات برای هماهنگی با استانداردهای داخلی و مشخصات پروژه شما.

2. ️چه می شود در مورد خوردگی و تمیز کردن گمرکی؟

راهنمای طراحی نشان می دهد که مس اقتصادی است اما مواد خوردگی می توانند تله ها و ابزارها را آلوده کنند اگر شیمی آب ضعیف باشد.

روش ما

• ما C12200 را از مواد شیمیایی کنترل شده Cu-DHP با سطوح کم کثافت و خدمات اثبات شده در بخار، آب و سیستم های تبادل گرما تامین می کنیم.

• در صورت درخواست، ما می توانیم:

  • لوله های از پیش تمیز شده / تمیز شده داخلی برای سیستم های بخار/کوندنزات حیاتی

  • راهنمای سازگاری با برنامه تصفیه مرکبات

  • راه حل های ردیابی جایگزین 316L برای خدمات بسیار خوردنی یا آلوده

3از کجا می دانم که لوله ها با ASTM B75 و الزامات QA پروژه مطابقت دارند؟

ASTM B75/B75M الزامات سختگیرانه ای را برای شیمی، خواص مکانیکی، آزمایشات انبساط، آزمایش های شکنندگی هیدروژن و آزمایش غیر مخرب لوله های مس بی درهم تعریف می کند.

آنچه ما ارائه می دهیم

• گزارش آزمایش مواد (EN 10204 3.1) شامل:

  • تجزیه و تحلیل شیمیایی (Cu، P و بقایای)

  • نتایج آزمایش کشش و سختی

  • آزمایشات انبساط / صافی در صورت نیاز

  • آزمایش های گرد و غبار یا هیدروستاتیک / پنوماتیک در صورت مشخص

• ردیابی کامل از طریق گرما، کویل و بسته، به علاوه بسته بندی و علامت گذاری مطابق با مشخصات ASTM / مشتری.

4✅آیا می توانم لوله ردیابی را در کویل های طولانی و با عملکرد خم قابل اعتماد دریافت کنم؟

دستورالعمل های طراحی ردیابی بخار بر استفاده از 3/8 "و 1/2" OD مس یا لوله ضد زنگ در اجراهای طولانی مداوم برای نصب کارآمد تاکید می کنند.

مزاياي ما اينجاست

• سیم پیچ های نرم C12200 با انعطاف پذیری عالی (معمولا O60 کشش 220 ٪ 260 MPa با طول ≥ 40٪) اجازه می دهد تا پیچ های محکم در اطراف خطوط فرآیند بدون چین و چروک.

• کویل های سطح بسته، مفاصل و نقاط نشت را به حداقل می رسانند و زمان نصب و خطر نگهداری را کاهش می دهند.

5٫ ٫ اگر برای پروژه های چند استانداردی به نمرات معادل نیاز داشته باشم چه؟ ٫

پروژه های جهانی اغلب مستندات ASTM، EN، JIS، GB و GOST را ترکیب می کنند. Cu-DHP / C12200 دارای مرجع متقابل به CW024A، C1220 و TP2 و به مس های روسی M1F است.

ما حمایت می کنیم

• نقشه برداری متقاطع استاندارد (ASTM ️ EN ️ JIS ️ GB ️ GOST) در صفحات داده و گواهینامه ها

• علامت گذاری استاندارد مخلوط اگر اسناد شما نیاز به هر دو نام UNS و نام محلی دارد

ترکیب شیمیایی

خواص مکانیکی

استانداردهای قابل استفاده

ASTM (آمریکا)

• ASTM B75/B75M ️ لوله مس بدون درز (به UNS C12000 و C12200 مربوط می شود).

• ASTM B280 ️ لوله مس بدون درز برای تهویه مطبوع و یخچال (C12200).

• ASTM B111 لوله های گره ای و مبادله گرما بدون درهم از مس و آلیاژ مس

EN (اروپا)

• استاندارد EN 12449 ️ مس و آلیاژ های مس ️ لوله های گرد و بدون درز برای اهداف عمومی (Cu-DHP، CW024A).

• EN 13600 / EN 1057 ️ استانداردهای اضافی لوله های مس برای کاربردهای الکتریکی و لوله کشی.

GB (چین)

• GB/T 5231 نامگذاری و ترکیب شیمیایی مس و آلیاژ های مس (TP2)

• GB/T 1527 ️ لوله کشیده شده از مس و آلیاژ های مس

• GB/T 18033 لوله های گازی و آب مس بدون درز

JIS (ژاپون)

• JIS H3300 لوله ها و لوله های بدون درز از مس و آلیاژ مس (شامل C1220T)

GOST (روسیه / CIS)

• GOST 617-2006 ️ لوله های مس و مس گرد برای استفاده عمومی ️ شرایط فنی (برای لوله های مس مانند نوع M1/M1Ф اعمال می شود).

زمینه های کاربرد

حوزه های کاربرد عمومی

به لطف رسانایی حرارتی بالا، مقاومت خوب در برابر خوردگی و قابلیت شکل گیری عالی، لوله های C12200 / Cu-DHP به طور گسترده ای در:

• ردیابی بخار و خطوط بخار

• مبادلات گرما، تهویه کننده ها و تبخیرگرها

• لوله های تهویه مطبوع و خنک کننده

• توزیع آب گرم و سرد

• لوله کشی کارخانه های شیمیایی و فرآوری (چشم های غیر تهاجمی)

استفاده های خاص در سیستم های ردیابی بخار و بخار

1. ردیابی بخار لوله های فرآیند

2. خطوط بخار برای توزیع خدمات عمومی

3. دریچه ها، ابزارها و تجهیزات کمکی

4. کاربردهای مبادله گرما و کویل

5. خدمات ساختمان و استفاده از بخار HVAC
