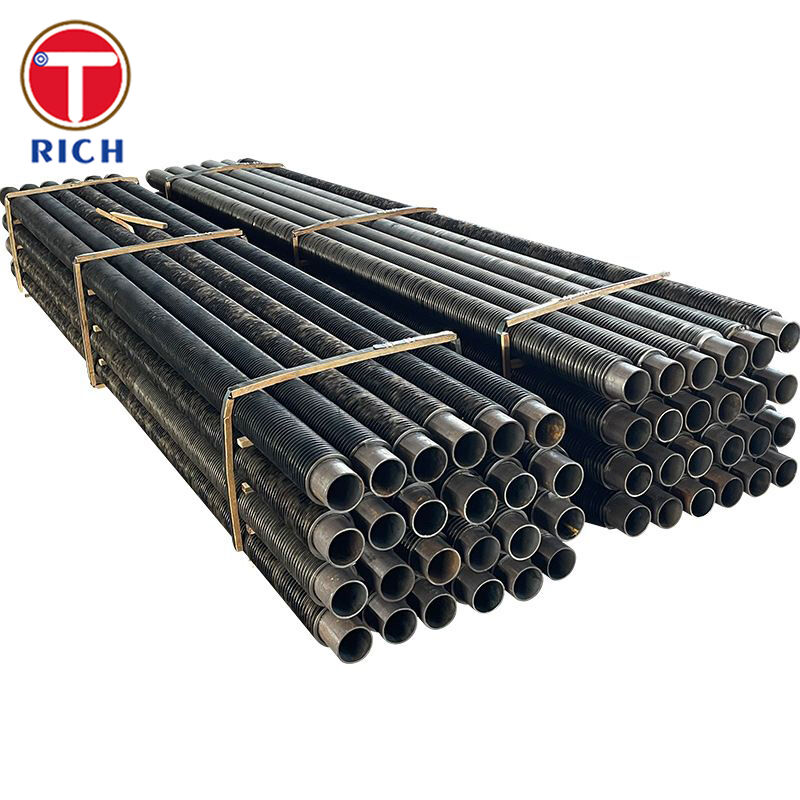

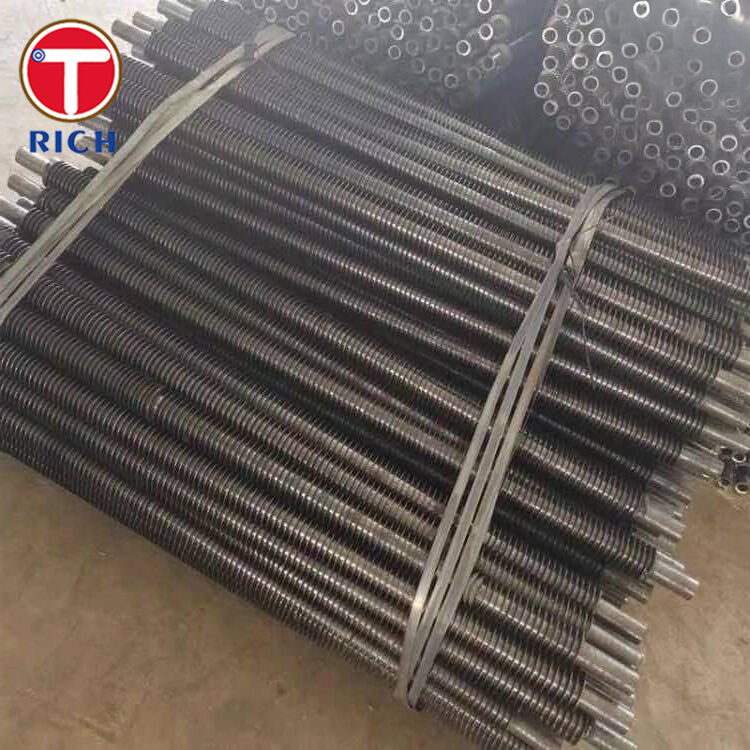

لوله های پره دار از نوع L وndash; لوله های پره دار آلومینیومی با فوت L و پیچشی کششی برای مبدل حرارتی
بررسی اجمالی مواد
لوله های پره دار آلومینیومی با فوت L و پیچشی کششی، عناصر انتقال حرارت دو فلزی یا چند فلزی هستند که در آن یک نوار آلومینیومی نازک به صورت مارپیچی دور یک لوله پایه تحت کشش کنترل شده پیچیده می شود. یک فوت “L” شکل ابتدا روی یک لبه نوار پره شکل می گیرد. این فوت مستقیماً روی سطح بیرونی لوله قرار می گیرد و پره را در طول کامل خود به صورت مکانیکی به لوله قفل می کند.
لوله پایه می تواند از فولاد کربنی، فولاد کم آلیاژ، فولاد ضد زنگ یا مواد غیر آهنی مانند مس و برنج باشد، در حالی که پره معمولاً از آلیاژهای آلومینیومی با هدایت حرارتی بالا (به عنوان مثال 1050، 1060، 3003، 5052، 1100) ساخته می شود. این طراحی، استحکام مکانیکی و درجه فشار لوله پایه را با هدایت حرارتی عالی و مقاومت در برابر خوردگی پره های آلومینیومی ترکیب می کند.
لوله های پره دار از نوع L به طور گسترده در مبدل های حرارتی خنک شونده با هوا، رادیاتورهای صنعتی و خنک کننده های گاز فرآیند استفاده می شوند، به ویژه در مواردی که دمای عملیاتی در محدوده کم تا متوسط است و به محافظت اضافی از دیواره لوله نیاز است.
مشخصات فنی
این مقادیر نشان دهنده قابلیت های تولید رایج برای لوله های پره دار آلومینیومی با فوت L و پیچشی کششی است. ابعاد و تلرانس های واقعی با توجه به نقشه های مشتری و کدهای قابل اجرا نهایی می شوند.
-
مواد لوله پایه
-
فولاد کربنی: به عنوان مثال SA-179، SA-210، SA-214
-
فولاد ضد زنگ: به عنوان مثال TP304/304L، TP316/316L
-
فولادهای آلیاژی یا غیر آهنی (مس، برنج، Cu-Ni) در صورت درخواست
-
مواد پره
-
قطر بیرونی لوله (OD)
-
ضخامت دیواره لوله
-
ارتفاع پره
-
ضخامت پره
-
گام پره (تراکم پره)
-
حداکثر طول لوله
-
دمای عملیاتی توصیه شده
-
معمولاً تا حدود 200 °C (≈400 °F) سرویس مداوم
-
اوج های کوتاه مدت تا ≈230+ °C (450 °F) ممکن است بسته به مواد لوله پایه، آلیاژ پره و محیط قابل قبول باشد
-
برای دمای فلز بالاتر، انواع پره اکسترود شده یا تعبیه شده عموماً ترجیح داده می شوند
ویژگی های اصلی
-
راندمان انتقال حرارت بالا
-
اتصال مکانیکی ایمن پره و لوله
-
محافظت بهبود یافته در برابر خوردگی لوله پایه
-
بهینه شده برای سرویس خنک شونده با هوا
-
ترکیب انعطاف پذیر مواد
-
راه حل مقرون به صرفه
مزایای ما – پاسخ به سوالات متداول مشتریان
1. “آیا پره ها تحت لرزش و چرخه حرارتی شل یا لرزان می شوند؟”
-
پروفیل فوت L و پیچش کششی کنترل شده، یک اینترلاک مکانیکی بین پره و لوله ایجاد می کند که در برابر بلند شدن و حرکت پره در محدوده عملیاتی معمولی تا حدود 400–450 °F مقاومت می کند.
-
فاصله یکنواخت پره و تماس محکم ریشه به جلوگیری از سایش و سر و صدا کمک می کند و پایداری طولانی مدت را در خنک کننده های فن پره ای و خنک کننده های هوا بهبود می بخشد.
2. “چگونه خوردگی لوله پایه کنترل می شود، به خصوص در فضای باز یا در کارخانه های ساحلی؟”
-
فوت آلومینیومی L سطح لوله را می پوشاند و یک مانع اضافی بین محیط و لوله فولادی یا آلیاژی ایجاد می کند.
-
مطابقت آلیاژ پره (به عنوان مثال 3003 یا 5052 برای مقاومت در برابر خوردگی بهبود یافته) و آلیاژ لوله (به عنوان مثال فولاد ضد زنگ یا Cu-Ni) برای به حداقل رساندن اثرات گالوانیکی در اتمسفر دریایی یا شیمیایی تهاجمی انتخاب می شود.
3. “آیا می توانید الزامات کد و استاندارد من را برآورده کنید؟”
-
لوله های پایه و مواد پره آلومینیومی مطابق با استانداردهای بین المللی اصلی تهیه و تولید می شوند: ASTM (B209، B221، B234/B241/B429)، EN (EN 573-3، EN 755-1/2)، GOST 4784، JIS H 4000/H 4040 و GB/T 3190، GB/T 4437.1، در میان دیگران.
-
ترکیب شیمیایی و خواص مکانیکی آلیاژهای پره آلومینیومی با نام های آلیاژ مربوطه (1050، 1060، 3003، 5052، 6063 و غیره) کنترل می شود و عملکرد قابل ردیابی و تکرارپذیر را تضمین می کند.
4. “آیا می توانید با طراحی دسته موجود من (OD، ارتفاع پره، FPI، طول) مطابقت داشته باشید؟”
-
ما از OD های لوله معمولی از 1/2 اینچ تا 2 اینچ، ارتفاع پره از حدود 1/4 اینچ تا 5/8 اینچ، گام پره از 5 تا 13 FPI و طول لوله تا ~15–18 متر پشتیبانی می کنیم که اکثر کاربردهای رایج پالایشگاه، پتروشیمی و نیرو را پوشش می دهد.
-
هندسه های سفارشی و تراکم پره را می توان برای مطابقت با طرح های حرارتی موجود یا الزامات اصلاحی مهندسی کرد.
5. “در مورد نگهداری، تمیز کردن و تعویض چطور؟”
-
سطح پره آلومینیومی صاف با روش های تمیز کردن استاندارد با هوای فشرده یا شستشوی آب با فشار کم که معمولاً در واحدهای فن پره ای استفاده می شود، سازگار است.
-
پایبندی مداوم به نام های آلیاژ استاندارد و محدوده های ابعادی، عرضه لوله های جایگزین را تسهیل می کند که کاملاً با دسته های اصلی قابل تعویض هستند.
ترکیب شیمیایی – آلیاژهای پره آلومینیومی معمولی
| درجه آلیاژ |
مرجع استاندارد معمولی |
Al (حداقل، %) |
Si (حداکثر، %) |
Fe (حداکثر، %) |
Cu (حداکثر، %) |
Mn (محدوده، %) |
Mg (محدوده، %) |
Cr (حداکثر، %) |
Zn (حداکثر، %) |
Ti (حداکثر، %) |
| 1050 / 1050A |
ASTM B209، EN 573-3، GB/T 3190 |
99.5 |
0.25 |
0.40 |
0.05 |
0.05 |
0.05 |
0.05 |
0.07 |
0.05 |
| 1060 |
ASTM B209/B221، EN 573-3، GB/T 3190 |
99.6 |
0.25 |
0.35 |
0.05 |
0.03 |
0.03 |
– |
0.05 |
0.03 |
| 3003 |
EN AW-3003 / AlMn1Cu، ASTM B221، GB/T 3190 |
Bal. (~96.8+) |
0.60 |
0.70 |
0.05–0.20 |
1.0–1.5 |
– |
– |
0.10 |
– |
| 5052 |
5052، EN 573-3، GB/T 3190 |
تعادل |
0.25 |
0.40 |
0.10 |
0.10 |
2.2–2.8 |
0.35 |
0.10 |
– |
| 6063 |
6063، EN AW-6063، EN 573-3، GB/T 3190 |
97.5–99.35 |
0.20–0.60 |
0.35 |
0.10 |
0.10 |
0.45–0.90 |
0.10 |
0.10 |
0.10 |
خواص مکانیکی – آلیاژهای پره آلومینیومی معمولی
| آلیاژ |
معمولاً تمپر (ورق تخت / ورق پره) |
مقاومت کششی نهایی UTS (MPa) |
مقاومت تسلیم 0.2% (MPa) |
ازدیاد طول A50 (%) |
یادداشت ها |
| 1050A |
H14 (نیمه سخت) |
~90–100 |
~35–50 |
~30–45 |
شکل پذیری بسیار بالا، استحکام کم؛ هدایت حرارتی و الکتریکی عالی. |
| 1060 |
O تا H14 (بازپخت شده تا نیمه سخت) |
~70–120 (بسته به تمپر) |
~55–110 |
~5–30 |
آلومینیوم خالص تجاری با هدایت بسیار بالا؛ استحکام عمدتاً از کار سرد. |
| 3003 |
H14 |
≈150 (≈22,000 psi) |
≈145 (≈21,000 psi) |
≈16 |
آلیاژ Mn؛ استحکام بالاتر از آلیاژهای 1xxx، شکل پذیری خوب و مقاومت در برابر خوردگی. |
| 5052 |
H32 |
≈225–250 (≈33,000–36,000 psi) |
≈190–193 (≈28,000 psi) |
≈10–12 |
آلومینیوم “درجه دریایی” آلیاژ شده با Mg و Cr با مقاومت عالی در برابر خوردگی و استحکام متوسط و بالا. |
| 6063 |
T5 (اکسترود شده) |
≈180–190 |
≈140–150 |
≈8–12 |
آلیاژ اکستروژن قابل عملیات حرارتی؛ پرداخت سطح خوب و استحکام کافی در جایی که پره ها یا لوله های آلومینیومی اکسترود می شوند. |
استانداردهای قابل اجرا
بسته به انتخاب مواد و مشخصات مشتری، لوله های پره دار آلومینیومی با فوت L می توانند مطابق با استانداردهای زیر (یا معادل آن) تولید شوند:
فولاد، فولاد ضد زنگ و سایر مواد لوله پایه با کدهای خاص پروژه مانند ASME، EN، GB یا استانداردهای لوله کشی تحت فشار و دیگ GOST در صورت نیاز مطابقت داده می شوند.
زمینه های کاربردی
مناطق کاربردی عمومی

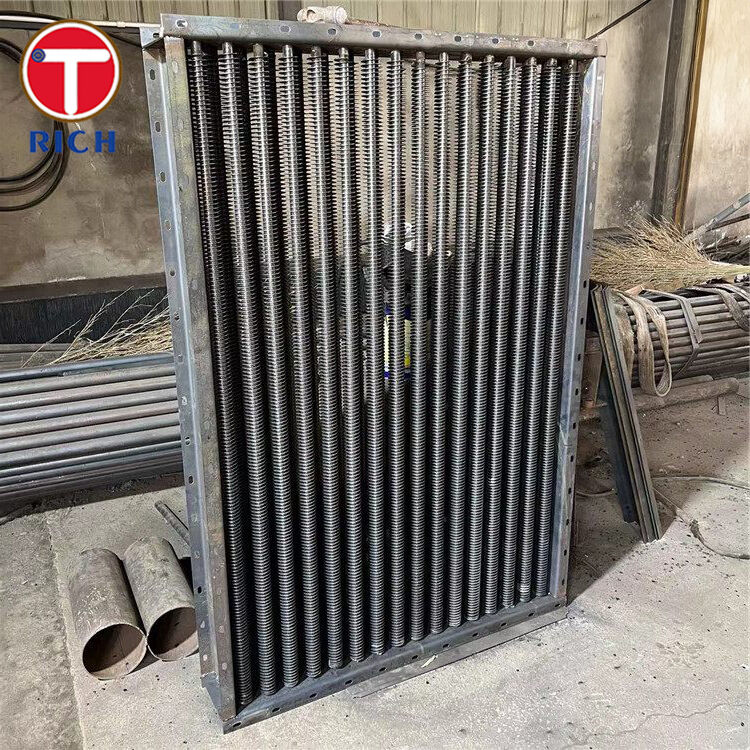

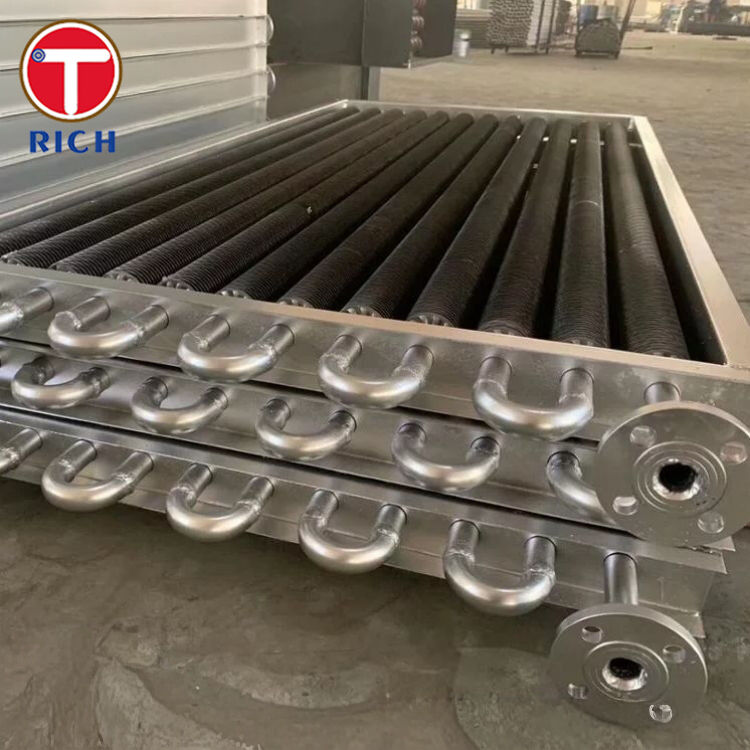

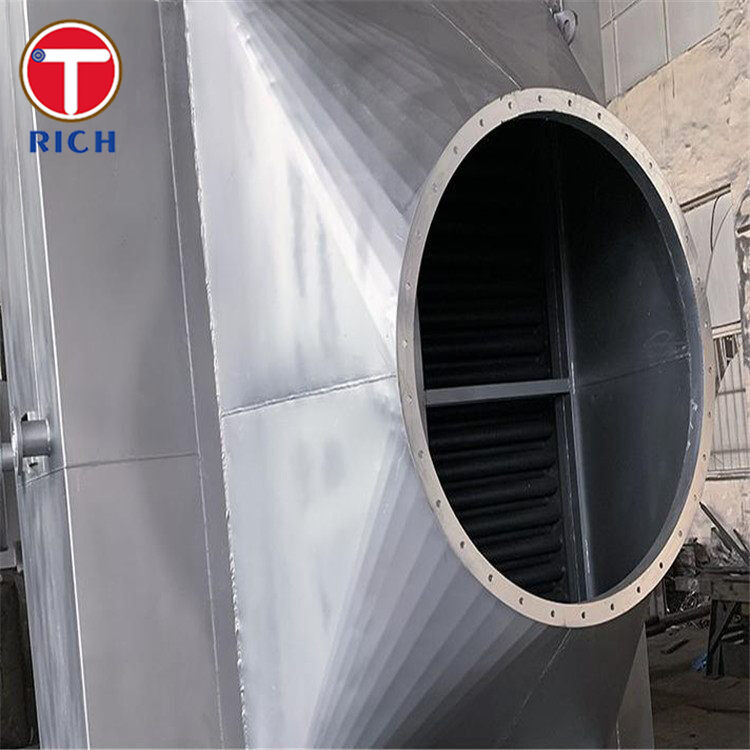

لوله های پره دار آلومینیومی با فوت L و پیچشی کششی برای طیف گسترده ای از تجهیزات حرارتی که در آن مقاومت سمت هوا غالب است و به سطح خارجی بهبود یافته نیاز است، مناسب هستند:
-
مبدل های حرارتی خنک شونده با هوا و خنک کننده های فن پره ای در پالایشگاه ها و کارخانه های پتروشیمی
-
خنک کننده های گاز و اینترکولرها برای کمپرسورها و سیستم های توربین گازی
-
رادیاتورهای صنعتی برای موتورها، توربین ها و تجهیزات دوار بزرگ
-
واحدهای بازیابی حرارت اتلافی و اکونومایزرها (در محدوده دما)
-
کویل های گاز فرآیند، بخاری هوا و خشک کن
-
کندانسورها/اواپراتورهای HVAC و تبرید که در آن طرح های فلزی پره و لوله ترجیح داده می شوند
استفاده معمولی در هر بخش
