لوله پره دار با کشش تنشی L-Foot از جنس فولاد آلیاژی برای مبدل های حرارتی با انتقال حرارت بهبود یافته
جزئیات محصول
لوله های فلزی فلزی,لوله پره دار L-Foot با فنر کششی,لوله ی فلک دار مبادله گرما
,L-Foot Tension Wound Finned Tube
,Heat Exchanger Finned Tube
لوله های پره دار با روکش L-Foot از جنس فولاد آلیاژی برای مبدل های حرارتی
معرفی مواد

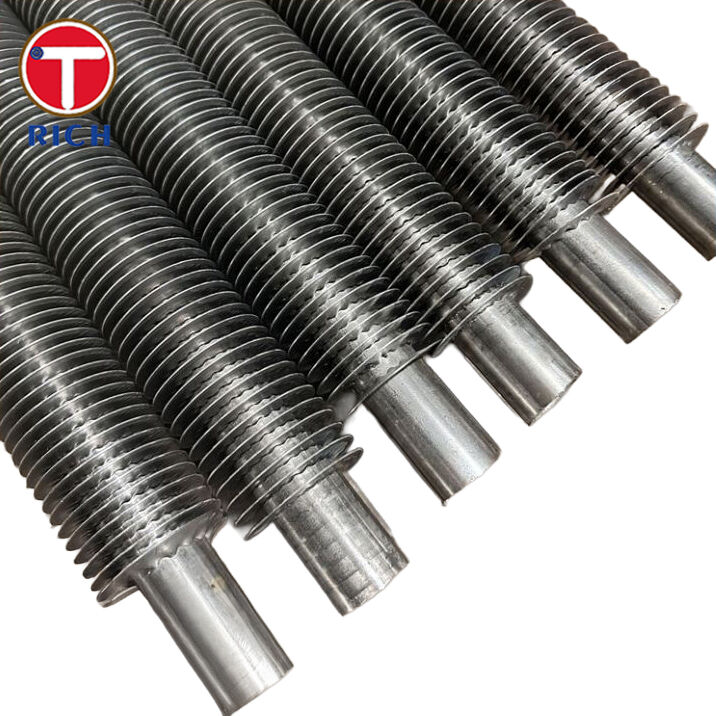

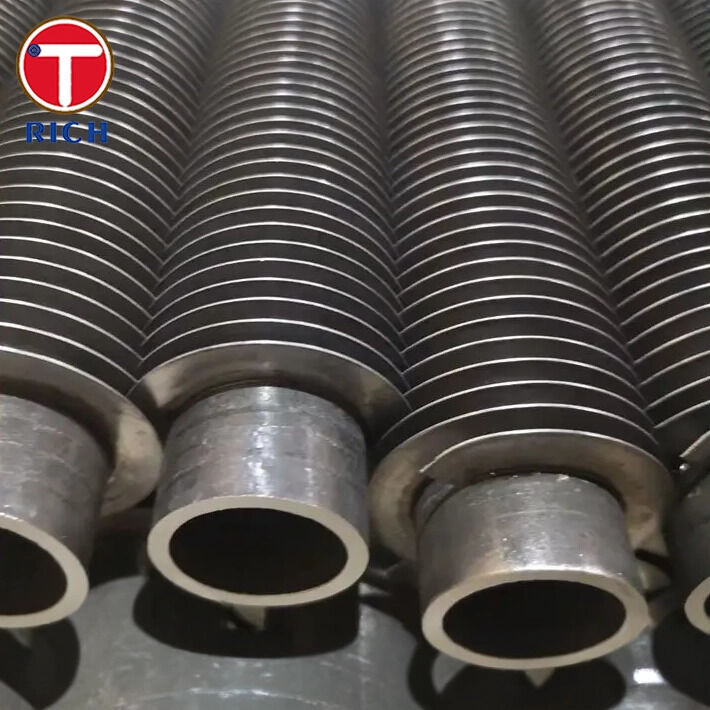

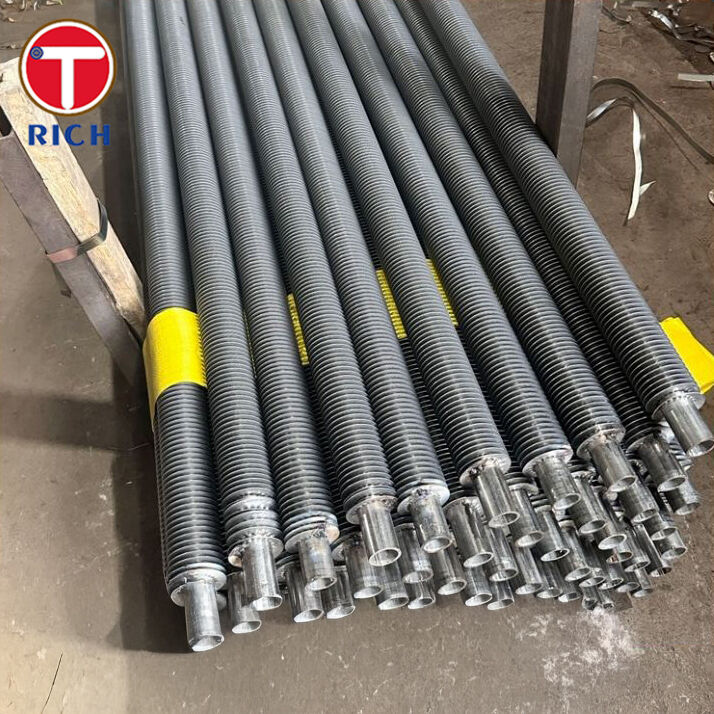

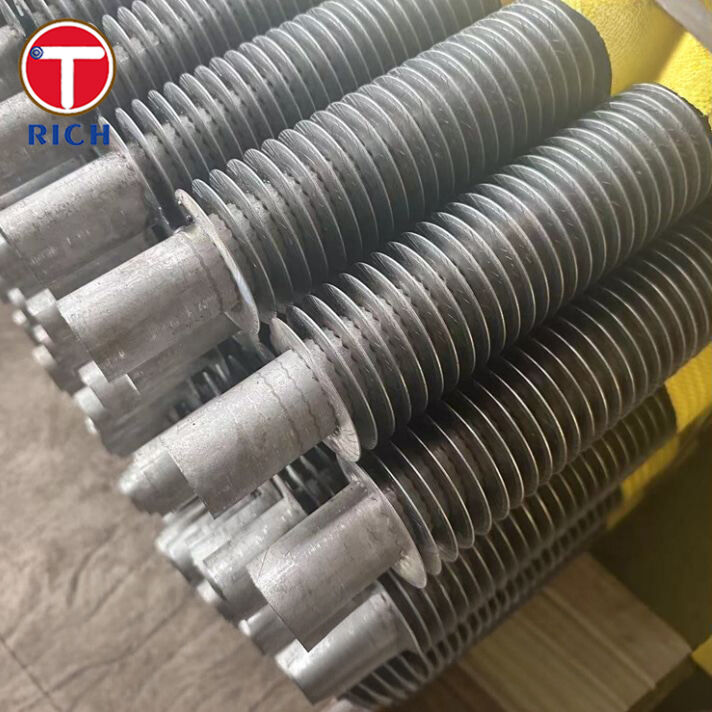

این محصول یک لوله پره دار با روکش کششی از نوع «L-Foot» است، به این معنی که نوار پره به شکل «L» از قبل شکل داده شده و به صورت مارپیچ تحت کشش به دور لوله پایه پیچیده می شود. این امر منجر به یک اتصال مکانیکی قوی بین پره و لوله و بهبود عملکرد انتقال حرارت می شود.
لوله پایه از فولاد آلیاژی ساخته شده است، که آن را برای استحکام بالاتر، دمای بالاتر یا محیط های سخت تر از لوله های پره دار فولادی کربنی ساده مناسب می کند.
مشخصات فنی
-
جنس لوله پایه: فولاد آلیاژی (می تواند شامل آلیاژهای کربن-مولیبدن، کروم-مولیبدن یا سایر گریدهای فولاد آلیاژی) مطابق با مشخصات مشتری.
-
جنس پره: معمولاً نوار آلومینیومی یا مسی که به شکل L-foot درآمده و تحت کشش روی لوله پیچیده می شود.
-
قطر بیرونی لوله (محدوده معمول): ~0.5 اینچ تا ~2 اینچ (12.7 میلی متر تا ~50.8 میلی متر) برای لوله های پره دار با روکش L-Foot.
-
ارتفاع پره: تا ~16 میلی متر (برای نوع L-Foot).
-
ضخامت پره: حدود 0.15 میلی متر تا 0.6 میلی متر برای لوله های پره دار نوع L معمولی.
-
گام پره: 6 تا 12 پره در اینچ (~2.4 تا ~4.8 میلی متر فاصله پره).
-
طول: سفارشی مطابق با نیاز طراحی.
-
محدوده دما: معمولاً تا ~130 درجه سانتیگراد (≈270 درجه فارنهایت) برای لوله های پره دار L-foot پایه.
ویژگی های کلیدی
-
پروفیل L-foot یک ناحیه تماس وسیع بین پره و لوله ارائه می دهد و هدایت حرارت را بهبود می بخشد.
-
پره های با روکش کششی، یک اتصال مکانیکی محکم را تضمین می کنند و در برابر شل شدن تحت لرزش یا چرخه های حرارتی مقاومت می کنند.
-
لوله های هسته فولادی آلیاژی، استحکام بالاتر و قابلیت دمایی بهبود یافته را نسبت به فولاد کربنی ساده فراهم می کنند.
-
پوشش کامل پره به محافظت از سطح لوله در برابر خوردگی خارجی کمک می کند.
مزایای ما
-
دوام و قابلیت اطمینان بهبود یافته — مشتریان اغلب در مورد شل شدن پره ها در طول زمان نگران هستند. ساختار L-foot با روکش کششی با اطمینان از اتصال مکانیکی مداوم، از این امر جلوگیری می کند.
-
بهبود راندمان انتقال حرارت — ناحیه تماس بزرگتر پره به لوله و پیچش محکم تر، عملکرد را بهبود می بخشد و اغلب راندمان را به طور قابل توجهی نسبت به طرح های روکش کششی استاندارد افزایش می دهد.
-
محافظت در برابر خوردگی — پوشش مداوم پره و چسبندگی محکم، خوردگی سمت هوا را در لوله پایه کاهش می دهد و عمر مفید را افزایش می دهد.
-
انعطاف پذیری مواد — هم لوله فولادی آلیاژی و هم جنس پره را می توان برای الزامات دما، خوردگی یا مکانیکی سفارشی کرد.
-
مقرون به صرفه — در مقایسه با لوله های پره دار اکسترود شده یا جوش داده شده، لوله های با روکش کششی L-Foot عملکرد عالی را با هزینه ای مقرون به صرفه تر ارائه می دهند.
ترکیب شیمیایی
| درجه | C (%) | Mn (%) | Si (%) | Cr (%) | Mo (%) | Other (%) |
|---|---|---|---|---|---|---|
| ASTM A335 P9 | 0.10–0.15 | 0.30–0.60 | 0.50 max | 0.50–1.20 | 0.44–0.65 | V, Ti, Al |
| ASTM A335 P11 | ~0.08 | 0.29–0.60 | 0.50 max | 1.00–1.50 | 0.37–0.60 | V, Nb |
| ASTM A335 P22 | ~0.10 | 0.29–0.60 | 0.50 max | 2.00–2.50 | 0.85–1.03 | V, Nb |
| ASME SA179 | ≤0.30 | 0.27–0.63 | 0.10–0.35 | 0.40 max | — | — |
| ASTM A192 | ≤0.35 | 0.27–0.63 | 0.10–0.35 | 0.30–0.80 | ≤0.50 | — |
خواص مکانیکی
| درجه | مقاومت کششی (MPa) | مقاومت تسلیم (MPa) | ازدیاد طول (%) |
|---|---|---|---|
| ASTM A335 P9 | ~415 | ~205 | ≥30 |
| ASTM A335 P11 | ~415 | ~205 | ≥30 |
| ASTM A335 P22 | ~415 | ~205 | ≥30 |
| ASME SA179 | ~415 | ~205 | ≥30 |
| ASTM A192 | ~415 | ~205 | ≥30 |
استانداردهای قابل اجرا
استانداردهای اجرایی مربوطه برای این محصول عبارتند از:
-
لوله پایه: ASTM A335 (P9, P11, P22), ASME SA179, ASTM A192 و غیره.
-
مواد پره: آلومینیوم مطابق با ASTM B209; مس مطابق با ASTM B152.
-
مشخصات تولید: پروفیل پره L-Foot با روکش کششی، پیچش مارپیچ، قفل مکانیکی.
-
آزمایش: آزمایش های هیدرواستاتیک یا پنوماتیک، تأیید چسبندگی پره، بازرسی ابعادی.
زمینه های کاربردی

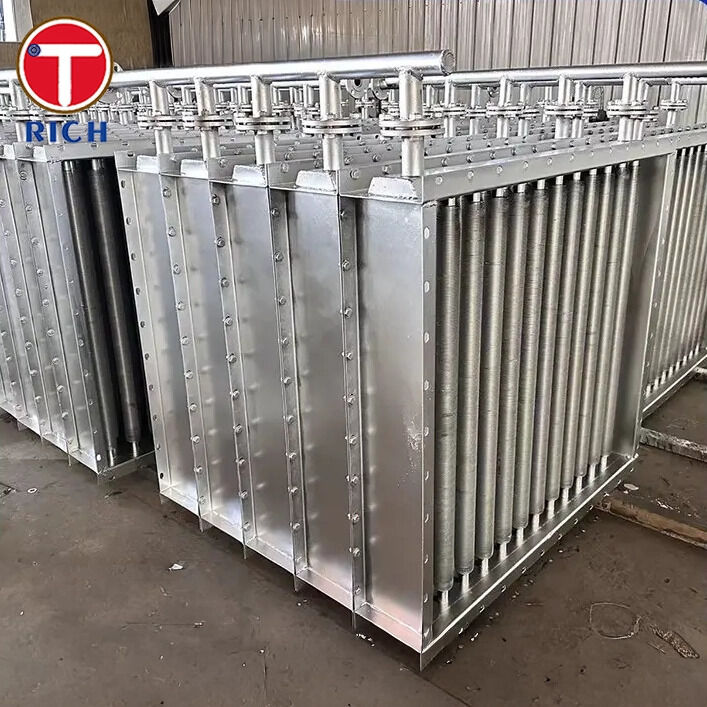

موارد استفاده عمومی: مبدل های حرارتی که به سطح مقطع افزایش یافته و لوله های فولادی آلیاژی با عملکرد بالاتر نیاز دارند.
کاربردهای خاص شامل:
-
نیروگاه ها: کندانسورهای خنک کننده هوا، پیش گرم کننده های هوا، واحدهای بازیابی حرارت اتلافی.
-
نفت و گاز / پتروشیمی: خنک کننده های پالایشگاه، خنک کننده های گاز فرآیند، سیستم های بازیابی حرارت.
-
HVAC و تبرید: کندانسورها، اواپراتورها، خنک کننده های هوای صنعتی.
-
صنایع شیمیایی و غذایی: خشک کن ها، بخاری ها، خنک کننده ها برای تبادل حرارت سمت گاز.
-
دریایی و فراساحلی: خنک کننده های هوا در معرض شرایط خورنده دریایی.
س: آیا شما شرکت تجاری هستید یا تولید کننده؟
پاسخ: تولید کننده، همچنین می تواند تجارت کند.
س: زمان تحویل شما چقدر است؟
پاسخ: به طور کلی، اگر کالاها در انبار موجود باشند، 10-15 روز است، یا اگر کالاها در انبار موجود نباشند، 30-40 روز است،
این بستگی به مقدار دارد.
س: آیا نمونه ارائه می دهید؟ رایگان است یا اضافی؟
پاسخ: بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم اما باید هزینه حمل و نقل را پرداخت کنید.
س: شرایط پرداخت شما چیست؟
پاسخ: پرداخت=2000USD, 30% T/T پیش پرداخت، موجودی قبل از حمل و نقل.
اگر سوال دیگری دارید، لطفاً با من تماس بگیرید.
-
