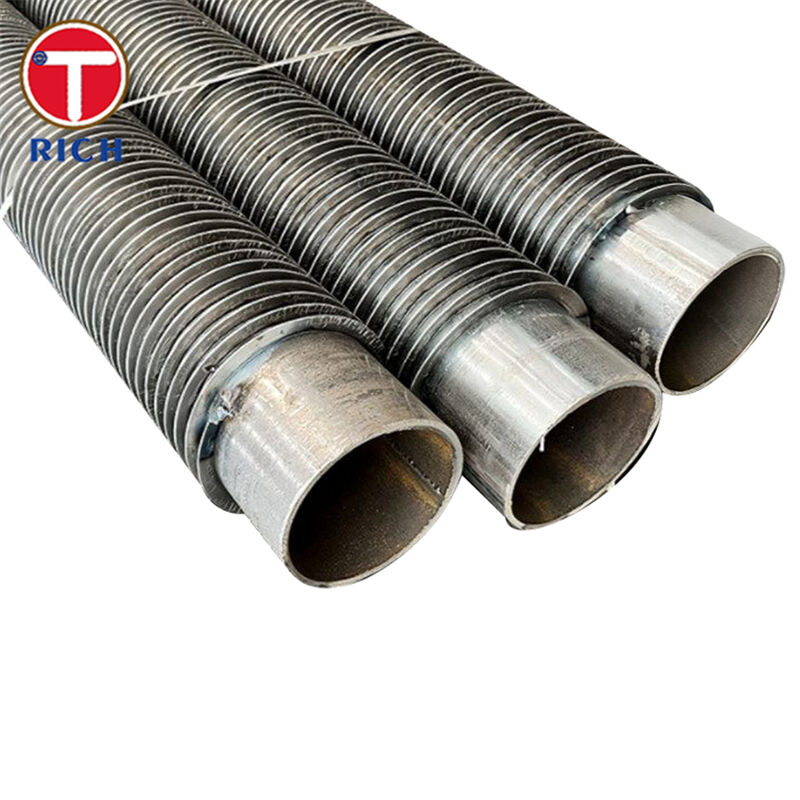

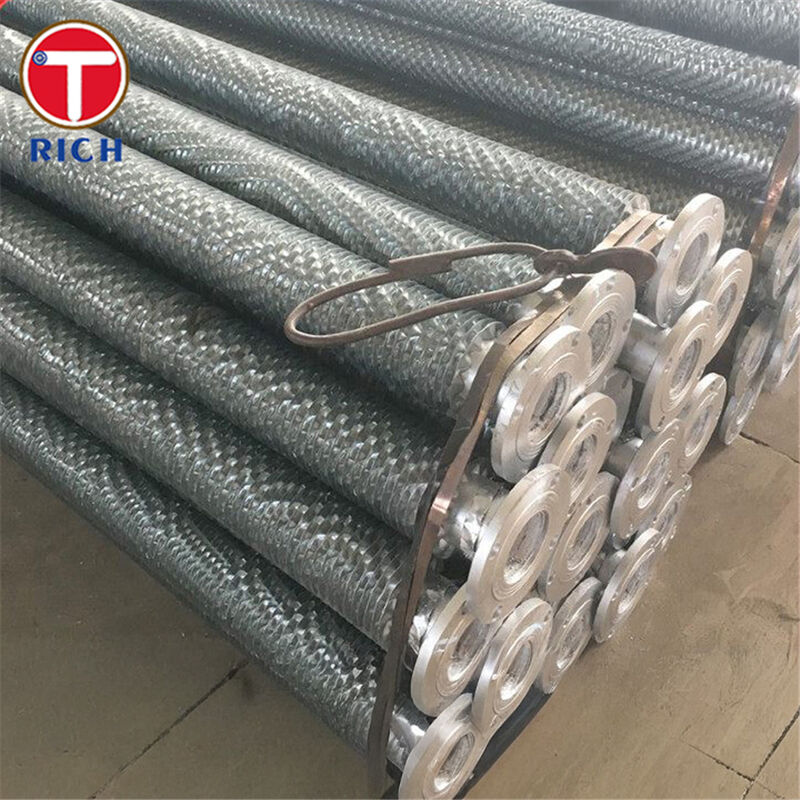

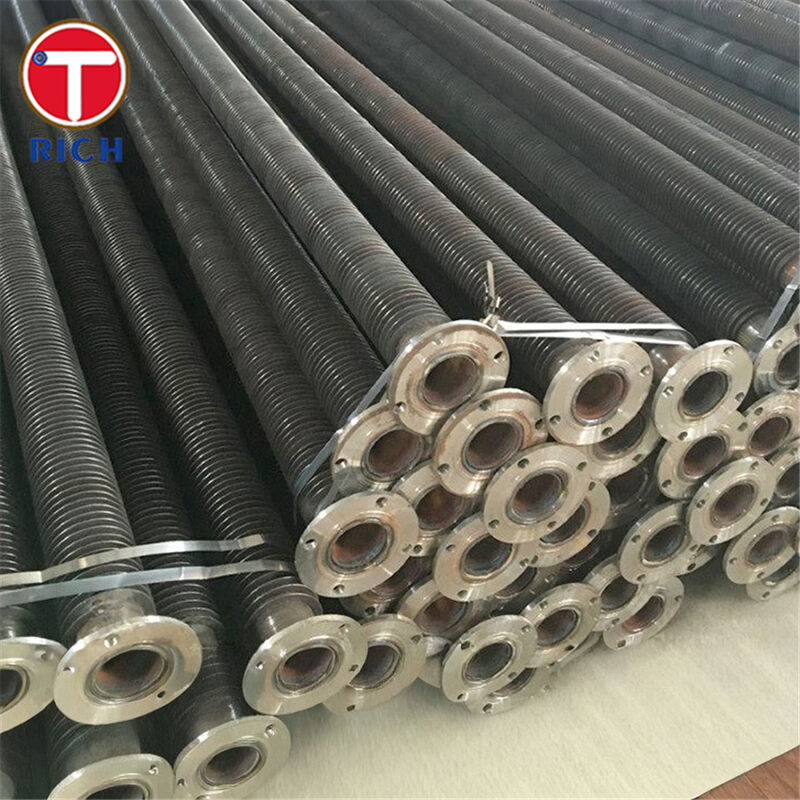

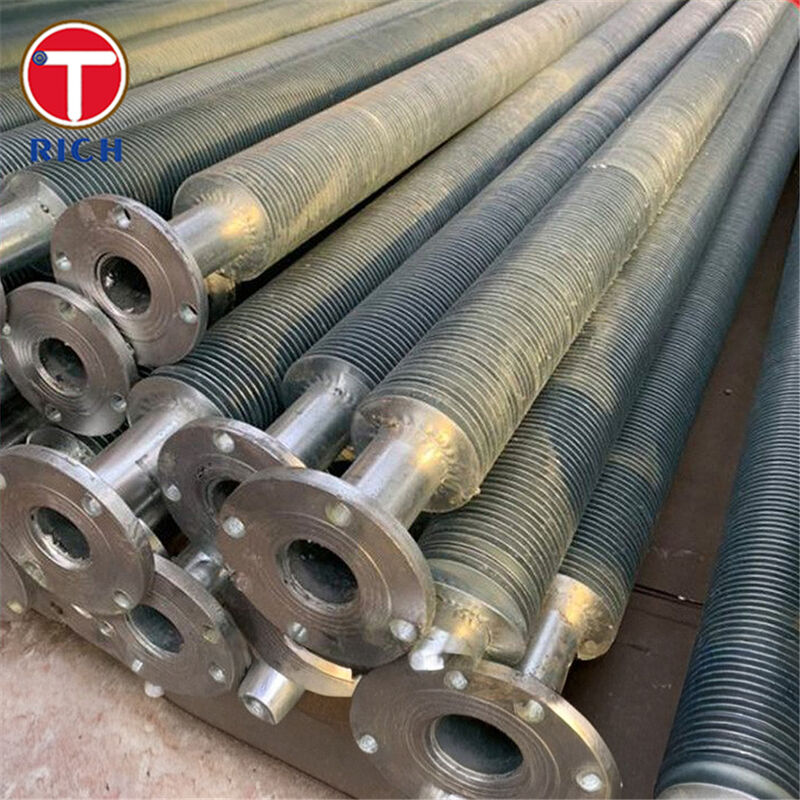

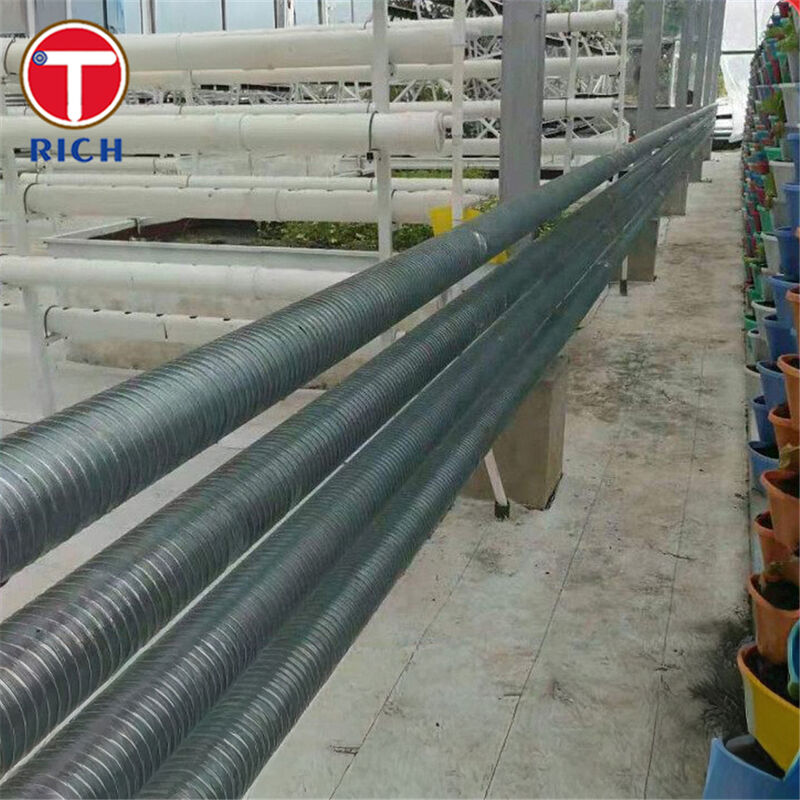

لوله پره دار مارپیچی فولادی آلیاژی با پایه L برای مبدل حرارتی با راندمان بالا
جزئیات محصول
لوله های فلزی فلزی,لوله پره دار مارپیچی,لوله ی فلک دار مبادله گرما
,Spiral Wound Finned Tube
,Heat Exchanger Finned Tube
لوله پره دار L-Foot (فولاد آلیاژی سیم پیچی شده مارپیچی) برای مبدل های حرارتی
مواد
این محصول یک لوله مبدل حرارتی پره دار است که در آن یک پایه فولادی آلیاژی (لوله مرکزی) به صورت مارپیچی با یک نوار پره ای پیچیده شده است که پای آن به شکل “L” است، از این رو اصطلاح “پره L-foot” به کار می رود. پره ها تحت کشش قرار دارند و محکم بر روی سطح لوله مرکزی فشرده می شوند و یک پره مارپیچی پیوسته را در اطراف محیط بیرونی تشکیل می دهند.
مشخصات فنی
محدوده ها و ویژگی های معمول:
-
جنس لوله مرکزی: فولاد آلیاژی بدون درز (به عنوان مثال، درجه هایی مانند ASTM A213 T11، T22؛ EN 13CrMo4-5؛ JIS STBA22؛ GB 12Cr1MoVG)
-
قطر بیرونی (OD) لوله پایه: حدود 16 تا ~50.8 میلی متر (تقریباً ⅝ اینچ تا 2 اینچ) برای بسیاری از لوله های پره دار خنک کننده هوا.
-
جنس پره: معمولاً نوار آلومینیومی یا مسی، گاهی اوقات فولادی، که به شکل L-foot پیچیده شده است.
-
ارتفاع پره: در بسیاری از موارد تا ~16.5 میلی متر (حداکثر).
-
ضخامت پره: حدود 0.4 میلی متر تا 0.6 میلی متر معمول برای نوارهای پره آلومینیومی.
-
گام پره (فاصله): حداقل حدود 2.1 میلی متر (تقریباً 12 FPI) و بسته به طراحی.
-
طول لوله معمول: تا ~18,000 میلی متر (18 متر) برای برخی از تولید کنندگان.
-
دمای عملیاتی (سمت پره): تا ~150-230 درجه سانتیگراد معمول برای لوله های پره دار L-foot.
ویژگی های کلیدی
-
هندسه پره L-foot تضمین می کند که پای پره روی سطح لوله قرار می گیرد، تماس حرارتی را بهبود می بخشد و در نتیجه انتقال حرارت را افزایش می دهد.
-
پیچش مارپیچی پوشش پیوسته ای را در اطراف لوله فراهم می کند و سطح خارجی موجود برای انتقال حرارت را در مقایسه با لوله های بدون پره به طور چشمگیری افزایش می دهد.
-
این طراحی به پره اجازه می دهد تا به عنوان یک پوشش محافظ برای دیواره لوله (در سمت محیط/خارجی) عمل کند و مقداری محافظت در برابر خوردگی از سمت هوا ارائه دهد.
-
از آنجایی که پره ها به جای اکسترود شدن در شیارها، تحت کشش پیچیده می شوند، لوله مرکزی می تواند نازک تر باشد یا از فولاد آلیاژی گران قیمت تر با اصلاح کمتر لوله پایه استفاده کند.
مزایای ما
1. آیا پره ها در طول چرخه حرارتی و ارتعاش هوای با سرعت بالا محکم متصل می مانند؟
لوله های پره دار L-foot ما از کشش کنترل شده در پیچش نوار پره استفاده می کنند تا تماس محکم پا با لوله را تضمین کنند و شل شدن را در طول چرخه های شروع-توقف، ارتعاش یا شوک های حرارتی به حداقل برسانند.
2. آیا پره L-foot انتخاب درستی (در مقابل انواع LL، KL، تعبیه شده) برای وظیفه من است؟
بله - اگر دمای پره سمت هوا شما متوسط باشد (به عنوان مثال، تا ~230 درجه سانتیگراد) و یک راه حل مقرون به صرفه با سطح بالا می خواهید، طراحی L-foot عملکرد عالی را ارائه می دهد. برای وظایف شدیدتر (دماهای بالاتر، اتمسفرهای بسیار تهاجمی) می توانیم انواع پره های ارتقا یافته (LL/KL) یا مواد جایگزین را توصیه کنیم.
3. در مورد مقاومت در برابر خوردگی، عمر سمت هوا و نگهداری چطور؟
پره به عنوان محافظ دیواره لوله عمل می کند و قرار گرفتن مستقیم لوله در معرض هوای محیط را کاهش می دهد و در نتیجه پتانسیل خوردگی را کاهش می دهد. همچنین، با افزایش راندمان انتقال حرارت، لوله های کمتری برای همان وظیفه مورد نیاز است که حجم دسته و هزینه های ساختار/فن مرتبط را کاهش می دهد.
4. قابلیت ردیابی و انطباق درجه مواد برای سرویس در دمای بالا؟
لوله های مرکزی ما با استفاده از استانداردهای شناخته شده (ASTM/EN/JIS/GB) با گواهینامه های کامل تست کارخانه تهیه می شوند و ما می توانیم آزمایش های غیر مخرب (اولتراسونیک، جریان گردابی) یا تست های فشار هیدرواستاتیک را طبق مشخصات اعمال کنیم.
چرا ما را انتخاب کنید؟
-
ما لوله های پایه فولادی آلیاژی مناسب برای سرویس در دمای بالا (فولادهای Cr-Mo) با قابلیت اطمینان بالا عرضه می کنیم.
-
فرآیند پیچش پره ما تماس محکم پره به لوله و هندسه یکنواخت را برای انتقال حرارت بهینه تضمین می کند.
-
ما ابعاد استاندارد و سفارشی، هندسه های پره و گزینه های پوشش سطح را برای مطابقت با وظایف خنک کننده هوا و مبدل حرارتی ارائه می دهیم.
-
ما از مستندات کامل، آزمایش و سفارشی سازی برای همسویی با مشخصات پروژه و برنامه کیفیت شما پشتیبانی می کنیم.
ترکیب شیمیایی
| درجه | استاندارد | C (%) | Si (%) | Mn (%) | P (حداکثر) (%) | S (حداکثر) (%) | Cr (%) | Mo (%) | یادداشت |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A213 T11 | ASTM/ASME | 0.05–0.15 | ≤0.50–1.00 | 0.30–0.60 | ≤0.025 | ≤0.035 | 1.00–1.50 | 0.44–0.65 | پایه مشترک برای لوله های پره دار |
| ASTM A213 T22 | ASTM/ASME | 0.05–0.15 | ≤0.50 | 0.30–0.60 | ≤0.025 | ≤0.025 | 1.90–2.60 | 0.87–1.13 | Cr/Mo بالاتر برای سرویس در دمای بالا |
| EN 13CrMo4-5 (1.7335) | EN 10216-2 | 0.10–0.17 | ≤0.35 | 0.40–0.70 | ≤0.025 | ≤0.010 | 0.70–1.15 | 0.40–0.60 | فولاد آلیاژی معادل اروپایی |
| JIS G3462 STBA22 | JIS | ≤0.15 | ≤0.50 | 0.30–0.60 | ≤0.035 | ≤0.035 | 0.80–1.25 | 0.45–0.65 | درجه معادل ژاپنی |
| GB /T 5310 12Cr1MoVG | GB | 0.08–0.15 | 0.17–0.37 | 0.40–0.70 | ≤0.025 | ≤0.010 | 0.90–1.20 | 0.25–0.35 | فولاد آلیاژی لوله دیگ چینی |
خواص مکانیکی
| درجه | استاندارد | مقاومت کششی Rm (MPa) | مقاومت تسلیم Re / Rp0.2 (MPa) | ازدیاد طول A (%) | یادداشت |
|---|---|---|---|---|---|
| ASTM A213 T11 | ASTM/ASME | ≥ 415 | ≥ 220 | ≥ 30 | |
| ASTM A213 T22 | ASTM/ASME | ≥ 415 | ≥ 205 | ≥ 30 | |
| EN 13CrMo4-5 | EN | 450-600 (t ≤16 mm) | ≥ 300 | ≥ 19 | |
| JIS STBA22 | JIS | ≥ 410 | ≥ 205 | ≥ 30 | |
| GB 12Cr1MoVG | GB | 470-640 | ≥ 255 | ≥ 21 |
استانداردهای قابل اجرا
-
ASTM / ASME: ASTM A213 / ASME SA213
-
EN: EN 10216-2
-
JIS: JIS G3462
-
GB: GB/T 5310
-
انطباق با صنعت: API 661 برای مبدل های حرارتی خنک کننده هوا
مناطق کاربردی
زمینه کاربرد عمومی
این لوله های پره دار مارپیچی L-foot در درجه اول در مبدل های حرارتی خنک کننده هوا و گاز به مایع استفاده می شوند، جایی که یک سیال در داخل لوله جریان دارد و هوا یا گاز بر روی پره ها در بیرون جریان دارد تا گرما را استخراج یا دفع کند.
نمونه های استفاده خاص
-
بسته های مبدل حرارتی خنک کننده هوا در کارخانه های پتروشیمی
-
خنک کننده های هوای شارژ یا اینترکولرها در سیستم های فشرده سازی گاز
-
خنک کننده های پس از خنک کننده برای واحدهای توربین گاز یا درایو مکانیکی
-
کندانسورها و اواپراتورها با محدودیت های سمت هوا
-
اکونومایزرهای بازیابی حرارت که گاز دودکش را مدیریت می کنند
-
واحدهای خنک کننده هوا در فضای باز در سیستم های کمکی نیروگاه
س: آیا شما شرکت بازرگانی هستید یا تولید کننده؟
پاسخ: تولید کننده، همچنین می تواند تجارت کند.
س: زمان تحویل شما چقدر است؟
پاسخ: به طور کلی، اگر کالاها در انبار موجود باشند، 10-15 روز است، یا اگر کالاها در انبار موجود نباشند، 30-40 روز است،
بسته به مقدار است.
س: آیا نمونه ارائه می دهید؟ رایگان است یا اضافی؟
پاسخ: بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم اما باید هزینه حمل و نقل را پرداخت کنیم.
س: شرایط پرداخت شما چیست؟
پاسخ: پرداخت=2000USD، 30٪ T/T پیش پرداخت، موجودی قبل از حمل و نقل.
اگر سوال دیگری دارید، لطفاً با من تماس بگیرید.
-
