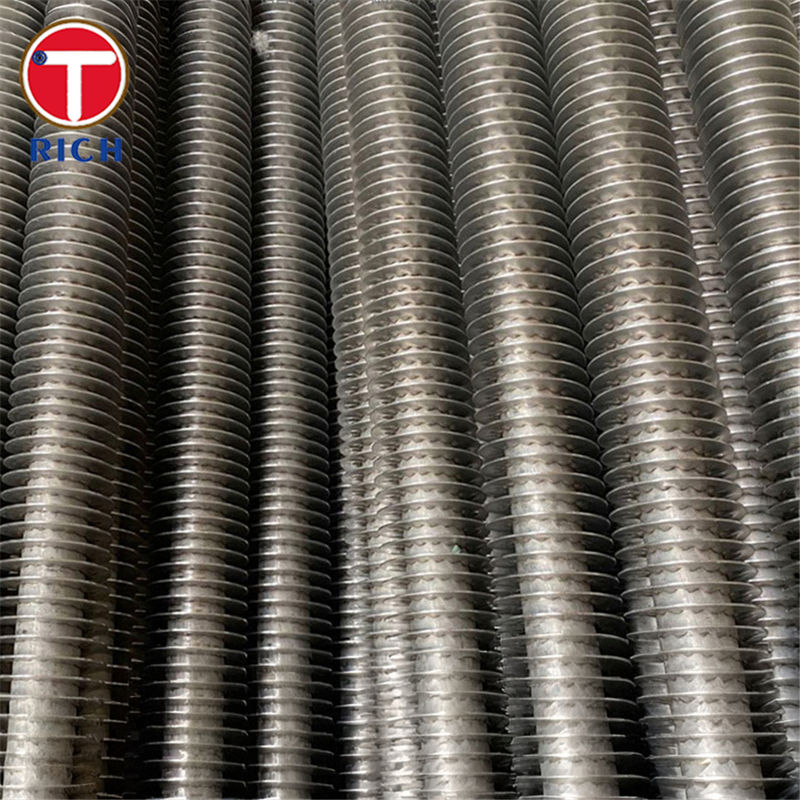

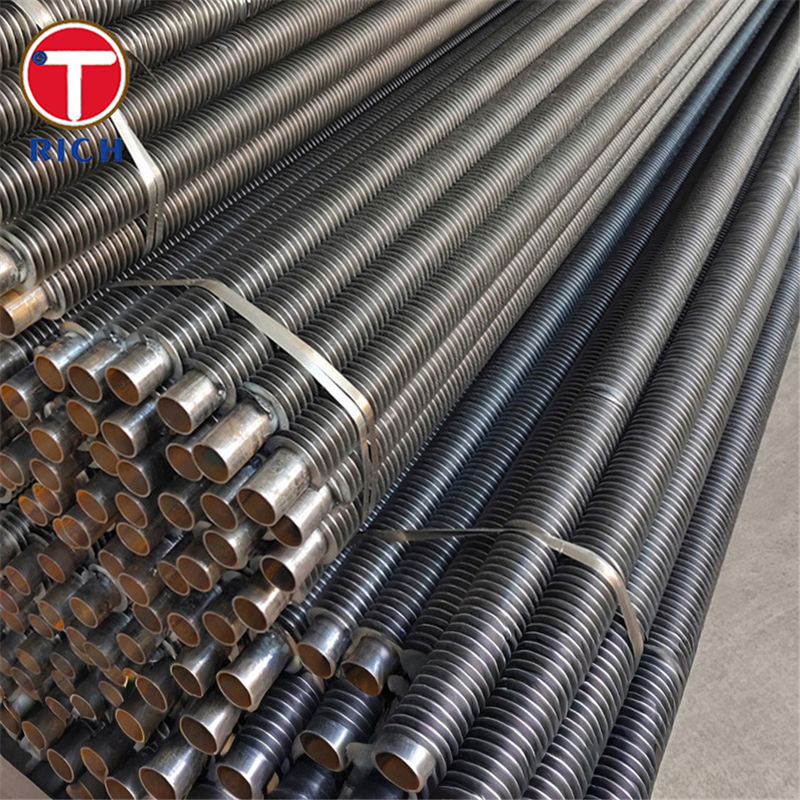

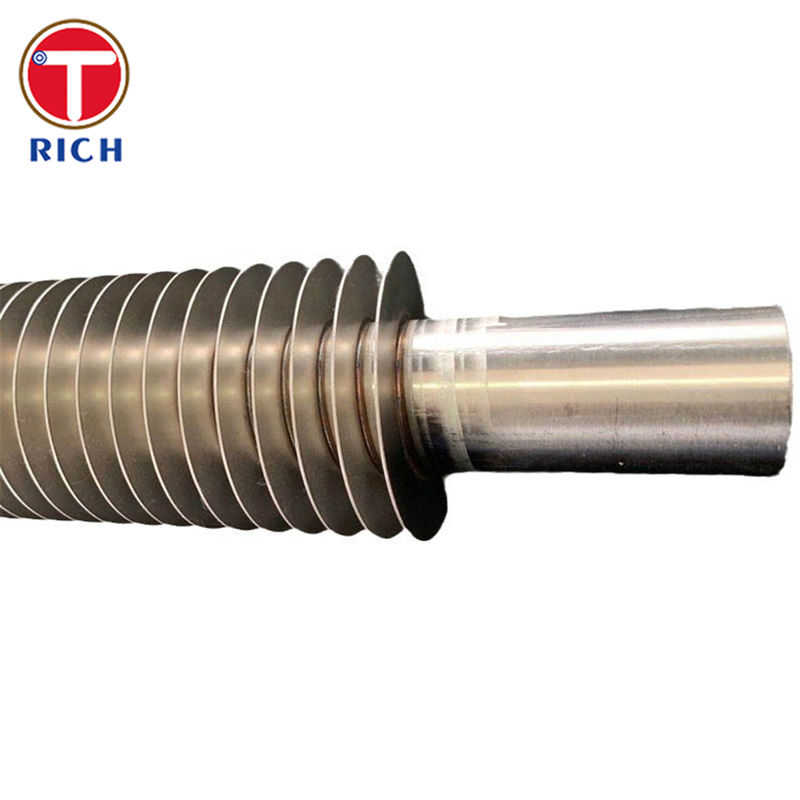

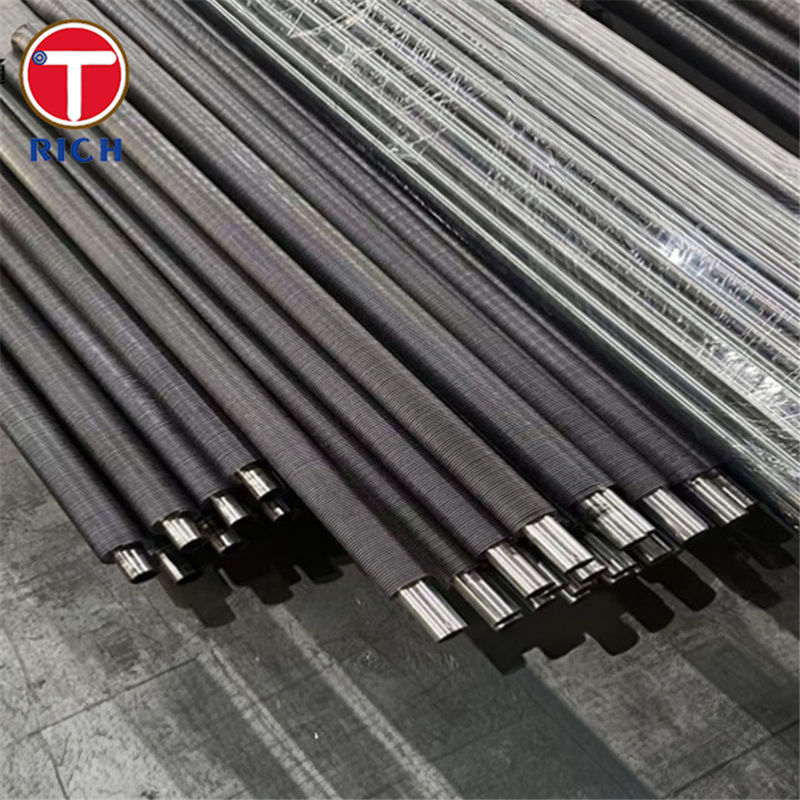

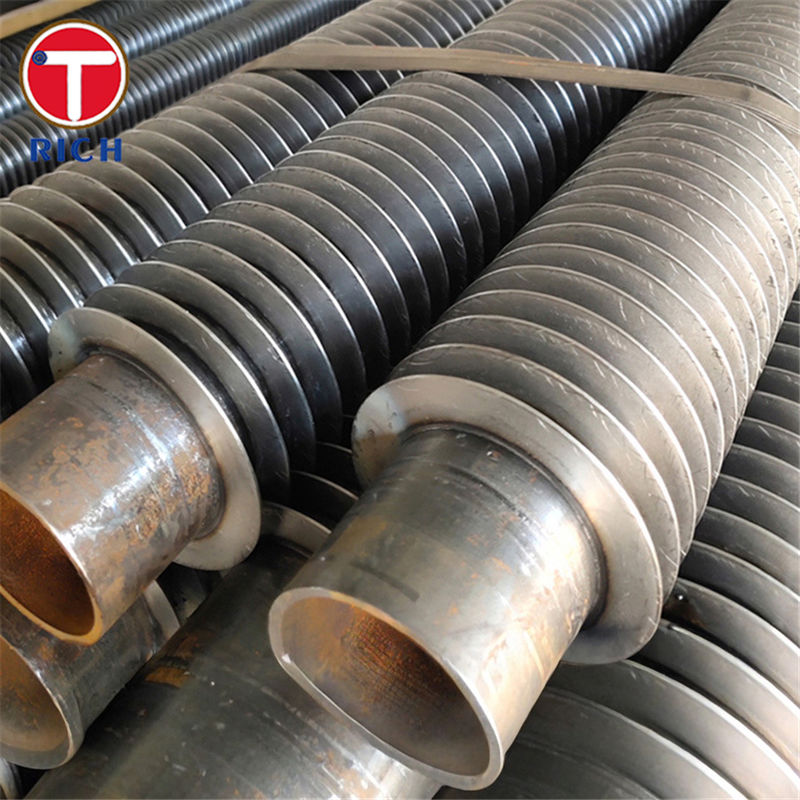

لوله L Fin بدون درز برای مبادلات گرما هوا با کارایی بالا
جزئیات محصول
لوله پره دار L فولادی آلیاژی,لوله باله های زخم مارپیچی,لوله بالدار بدون دنده
,Spiral Wound Fin Tube
,Seamless Fin Tube
L لوله بال فلز آلیاژ استیل مارپیچ زخم لوله بال بدون درز برای مبادله گرما هوا
توضیحات مواد
این محصول یک لوله بالدار مارپیچ L است که بر روی لوله بخار / مبادله گرما فولاد آلیاژ Cr Mo ساخته شده است. لوله پایه به طور معمول در درجه هایی مانند ASTM A213 T11 / T22 عرضه می شود.EN 10216-2 13CrMo4-5، JIS G3462 STBA22، یا GB 5310 12Cr1MoVG، همه طراحی شده اند برای درجه حرارت بالا، خدمات فشار در دیگها و مبادلات گرما خنک شده با هوا.
نوار باله آلومینیومی یا مسی به صورت پروفایل L شکل می گیرد و تحت فشار در اطراف لوله فولاد آلیاژ به صورت چرخشی پیچیده می شود تا باله foot به طور محکم به سطح لوله فشار داده شود.فراهم کردن یک باله مارپیچی مداوم با تماس حرارتی خوب و محافظت جزئی از دیواره لوله از خوردگی محیطی.
مشخصات
لوله پایه
-
گزینه های مواد (بی درهم، فولاد آلیاژ):
-
ASTM / ASME: A213 / SA213 T11, T22
-
EN: 13CrMo4-5 تا EN 10216-2
-
JIS: STBA22 به JIS G3462
-
GB: 12Cr1MoVG تا GB/T 5310
-
-
قطر بیرونی: حدود 16 ′′50.8 mm (5⁄8′′2′′)
-
ضخامت دیوار: بستگی به کاربرد دارد، به طور معمول برای خنک کننده های هوا ۲۸ میلی متر
هندسه باله(دستنه زخم نوع L)
-
نوع باله: L-foot، زخم مارپیچی
-
مواد باله: آلومینیوم یا نوار مس
-
ارتفاع بال: تا حدود 16.5 میلی متر
-
ضخامت باله: ~ 0.4 ≈ 0.6 mm (≈ 0.015 ≈ 0.020 ")
-
فاصله باله: از حدود 2.1 میلی متر (≈12 FPI) به بالا، برای هر وظیفه بهینه شده است
محدوده کار
-
طراحی شده برای استفاده در سمت هوا که دمای بال ها به طور معمول تا حدود 150-230 °C است، بسته به ماده بال و وظیفه
-
درجه های لوله های آلیاژ پایه، دمای بسیار بالاتر فلز را در سمت مایع، مطابق با استانداردهای دیگ / لوله فشار (معمولاً کلاس 500-580 ° C برای فولاد Cr Mo در استفاده از کد) پشتیبانی می کنند.
ویژگی های کلیدی
-
چگالی بالای سطح انتقال گرما
-
باله های دوامدار مارپیچ به طور چشمگیری سطح بیرونی را افزایش می دهند، که باعث می شود کار حرارتی مشابه با لوله های بسیار کمتر و یک بسته خنک کننده هوا کوچکتر در مقایسه با لوله های برهنه انجام شود.
-
-
تماس حرارتی موثر باله به لوله
-
هندسه باله L-foot و تنش پیچ و تاب، پای باله را به طور محکم بر روی سطح لوله فشار می دهد، مقاومت حرارتی تماس را به حداقل می رساند و انتقال حرارت یکنواخت را در امتداد کل طول لوله ترویج می کند.
-
-
هسته فولاد آلیاژ برای خدمات فشار و دمای بالا
-
انواع لوله های آلیاژ CrMo مانند T11، T22، 13CrMo4-5، STBA22 و 12Cr1MoVG دارای مقاومت بالا در برابر شکستگی هستند.مقاومت خوب در برابر اکسیداسیون و قابلیت جوشکاری برای خدمات دیگ و مبادله گرما خنک شده با هوا.
-
مزایای ما
در زیر نگرانی های متعددی که خریداران لوله های بالدار هوا خنک شده معمولاً مطرح می کنند و چگونگی موقعیت این محصول برای رسیدگی به آنها وجود دارد.
1آیا باله ها در دمای بالا محکم می مانند و شروع به چرخیدن می کنند؟
-
باله های پیچ و تاب فشار L-foot از تنش پیچ و تاب کنترل شده استفاده می کنند تا پای باله به طور محکم بر روی سطح لوله قرار گیرد و در طول چرخه دمای طبیعی تماس برقرار کند.
-
برای هسته های فولاد آلیاژ ما مواد بالاب و دمای طراحی را تطبیق می دهیم: نوع L در جایی استفاده می شود که دمای دیواره بالاب در محدوده متوسط (تقریباً تا 150 ~ 230 ° C) است و شوک های حرارتی شدید نیستند.برای شرایط سخت تر، ما می توانیم انواع فلک های جایگزین (LL / KL / جاسازی شده) را بر اساس همان آلیاژ های Cr Mo توصیه کنیم.
2آیا L-type تعادل مناسب عملکرد و هزینه برای کولر هوا من است؟
-
لوله های پرنده ای نوع L از مقرون به صرفه ترین راه حل های پرنده های مارپیچی هستند.اغلب انتخاب می شود که در آن بودجه و سطح سطح در هر هزینه کلیدی است و دمای کار در محدوده خنک کننده هوا معمولی به جای وظیفه شدید کوره است..
-
با افزایش سطح بیرونی، یک لوله دارای بالاب می تواند جایگزین چندین لوله برهنه شود، اندازه بسته، قدرت فن، فولاد ساختاری و کل پروژه CAPEX را کاهش می دهد در حالی که وظیفه حرارتی مورد نیاز را حفظ می کند.
3️چگونه با خوردگی و عمر در کولرهای هوای بیرونی مقابله کنید؟
-
لوله هسته ای فولاد آلیاژ مقاومت قوی در برابر اکسیداسیون در دمای بالا و خوردگی بخار را فراهم می کند؛ در سمت هوا،باله L-foot بخشی از دیواره لوله را از قرار گرفتن در معرض هوای مستقیم محافظت می کند.
-
مواد باله (الومینیوم یا مس) و سطوح فلزی یا پوشیده اختیاری را می توان برای مناسب شدن با اتمسفر ساحلی، صنعتی یا خوردگی خفیف انتخاب کرد.جایی که هوای مرطوب یا جوی تهاجمی غالب است، ما می توانیم برای زندگی طولانی تر به LL / KL finning یا ترکیب لوله / بال پایه فولاد ضد زنگ حرکت کنیم.
4¢آیا مواد لوله ها به الزامات کد و ردیابی من پاسخ می دهند؟
-
ما لوله های آلیاژ Cr Mo را در درجه های استاندارد دیگ / مبادله گرما ارائه می دهیم: ASTM A213 T11 / T22 ، EN 10216-2 13CrMo4-5 ، JIS G3462 STBA22 و GB / T 5310 12Cr1MoVG ،با گواهینامه های آزمایش کارخانه بر اساس EN 10204 (معمولا 3.1) و ردیابی کامل شماره گرما.
-
آزمایش غیر مخرب (حرکت جریان یا فوق صوتی) ، آزمایش هیدروستاتیک و بازرسی ابعاد می تواند برای مطابقت با برنامه های کیفیت مشتری برای خدمات مهم مبادله گرما خنک کننده هوا مشخص شود.
ترکیب شیمیایی
| درجه / استاندارد | C | آره | م | P (حداکثر) | S (حداکثر) | Cr | مو | V |
|---|---|---|---|---|---|---|---|---|
| ASTM A213 T11 | 0.05 ۰15 | 0.۵۰ ۰۱00 | 0.30 ۰60 | 0.025 | 0.035 | 1.00150 | 0.44 ۰65 | ️ |
| ASTM A213 T22 | 0.05 ۰15 | ≤0.50 | 0.30 ۰60 | 0.025 | 0.025 | 1.90260 | 0.87 ¥113 | ️ |
| EN 10216-2 13CrMo4-5 (1.7335) | 0.10 ۰17 | ≤0.35 | 0.40 ۰70 | 0.025 | 0.010 | 0.70 ¢ 1.15 | 0.40 ۰60 | ️ |
| JIS G3462 STBA22 | ≤0.15 | ≤0.50 | 0.30 ۰60 | 0.035 | 0.035 | 0.80125 | 0.45 ۰65 | ️ |
| GB/T 5310 12Cr1MoVG | 0.08 ۰15 | 0.17 ۰37 | 0.40 ۰70 | 0.025 | 0.010 | 0.90 ¢ 120 | 0.25 ۰35 | 0.15 ۰30 |
خواص مکانیکی
| درجه / استاندارد | مقاومت کششی Rm (MPa) | قدرت بازده Re / Rp0.2 (MPa) | طول کششی A (٪) | سختی (معمولی) |
|---|---|---|---|---|
| ASTM A213 T11 | ≥415 | ≥220 | ≥30 | ≤85 HRB |
| ASTM A213 T22 | ≥415 | ≥205 | ≥30 | ≤163 HBW |
| EN 10216-2 13CrMo4-5 (t ≤16 mm) | ۴۵۰۶۰۰ | ≥300 | ≥19 | HB ≈ 170220 |
| JIS G3462 STBA22 (d ≥ 20 mm) | ≥410 | ≥205 | ≥30 | ️ |
| GB/T 5310 12Cr1MoVG | ۴۷۰۶۴۰ | ≥255 | ≥21 | ~135195 HBW |
استانداردهای قابل استفاده
ASTM / ASME
-
ASTM A213 / ASME SA213 ️ کتل های فولادی آلیاژ فرریت و آستنیتیک، لوله های سوپر هیتر و مبادله گرما (به عنوان مثال T11، T22)
EN (اروپا)
-
EN 10216-2 لوله های فولادی بدون درز برای اهداف فشار، فولادهای غیر آلیاژ و آلیاژ با خواص خاص درجه حرارت بالا (13CrMo4-5).
-
EN 10028-2 / EN 10222-2 محصولات مسطح و جعل شده با خواص درجه حرارت بالا مشخص شده، برای تطبیق سر و دسته بندی استفاده می شود.
JIS (ژاپون)
-
JIS G3462 لوله های فولادی آلیاژ برای دیگ و مبادله گرما (STBA22 و درجه های مرتبط)
GB (چین)
-
GB/T 5310 لوله های فولادی بدون درز برای دیگ فشار بالا (شامل 12Cr1MoVG و انواع Cr Mo مرتبط)
GOST (معادلات روسیه / CIS)
-
GOST 5520 و هنجارهای مرتبط برای فولاد های آلیاژ دیگ مانند 12KHM / 12Kh1MF، که به طور گسترده ای معادل EN 13CrMo4-5 در خدمات فشار درجه حرارت بالا پذیرفته شده است.
زمینه های کاربرد
دامنه کلی کاربرد
لوله های بالدار مارپیچی فولاد آلیاژ نوع L در مبادلات گرما هوا خنک شده و گاز به مایع استفاده می شود که در آن مایع فرآیند داغ در داخل لوله با هوا محیطی یا گاز فرآیند در طرف بالدار خنک می شود.آنها به ویژه در جایی که آب کمیاب است یا گران است و خنک کننده های هوا به جای خنک کننده های آب شیل و لوله مورد علاقه هستند..
صنایع و موقعیت های معمول در سیستم
-
تولید برق (طبی، هسته ای، زمین گرمایی)
-
دستگاه های تهویه کننده و لوله های بالدار برای تهویه بخار
-
دستگاه های پیش گرم کننده هوا و اسپری های اقتصادی
-
خنک کننده های هیدروژن ژنراتور و خنک کننده های روغن روان کننده (بسته هوا)
-
-
کارخانه های نفت، گاز و پتروشیمی
-
یخچال های فلک هوایی برای تخلیه کمپرسور، تخلیه گاز و فرکانس
-
دستگاه های تهویه کننده و خنک کننده محصولات در پالایشگاه ها
-
خنک کننده های گاز به هوا و مایع به هوا در سیستم های شعله دار و خدمات عمومی
-
-
کارخانه های شیمیایی و کود
-
خنک کننده های هوا در واحدهای آمونیاک، اوریا و اسید نیتریک
-
خنک کننده های بازیافت گرما در کارخانه های اکسیداسیون و پلیمر
-
-
سیستم تهویه مطبوع، خشک کردن و صنایع عمومی
-
سیم پیچ لوله ای در واحدهای بزرگ هواکاری و تهویه مطبوع صنعتی
-
گرمایشگرهای هوا برای خشک کن های اسپری، کوره ها و خشک کردن گاز فرآیند
-
مبادلات لوله های فشرده در تجهیزات OEM و کولرهای بسته بندی شده
-
س: شما شرکت تجاری یا تولید کننده هستید؟
A: تولید کننده، همچنین می تواند تجارت کند.
سوال: زمان تحویل شما چقدر است؟
A: به طور کلی صحبت کردن،این 10-15 روز است اگر کالاها در انبار هستند،یا این است 30-40 روز اگر کالاها در انبار نیست،
به مقدارش بستگی داره.
س: آیا شما نمونه ها را ارائه می دهید؟ آیا رایگان است یا اضافی؟
A: بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم اما باید هزینه حمل و نقل را پرداخت کنیم.
سوال: شرايط پرداخت شما چيست؟
A: پرداخت <=2000USD، 100٪ پیش پرداخت. پرداخت>=2000USD، 30٪ T / T پیش پرداخت، تعادل قبل از حمل.
