لوله های فلزی با فرکانس بالا برای مبادلات حرارتی با کارایی حرارتی بالا و فرسایش و آلودگی کم
جزئیات محصول
لوله های پره دار با راندمان حرارتی بالا,لوله های مبدل حرارتی با سایش کم,لوله های پره دار نوع H/HH با رسوب کم
,Low Wear Heat Exchanger Tubes
,Low Fouling H/HH Type Fin Tube
لوله های فلک جوش دار با فرکانس بالا برای مبادلات گرما

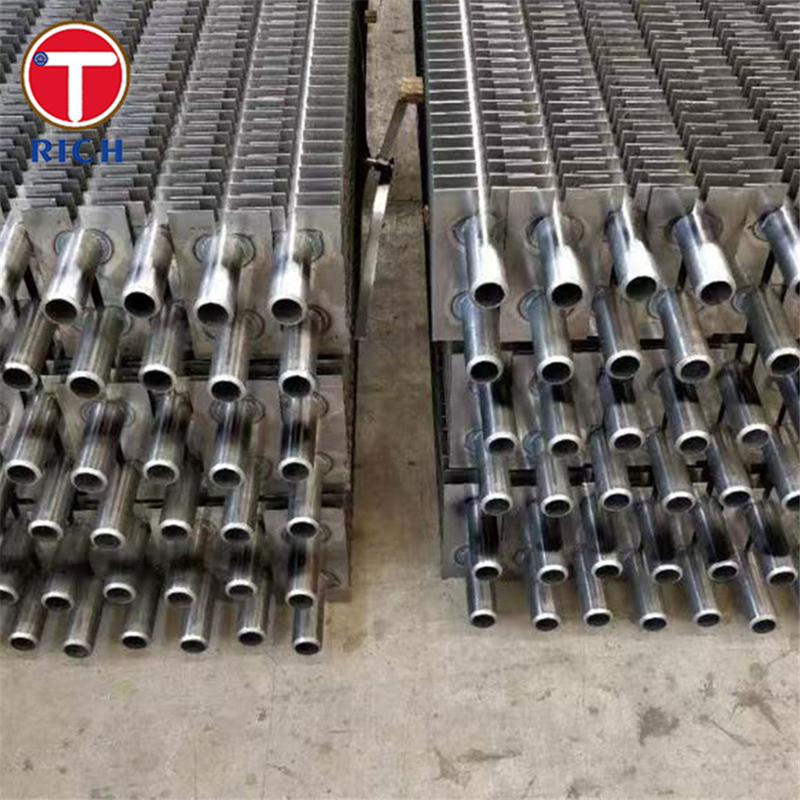

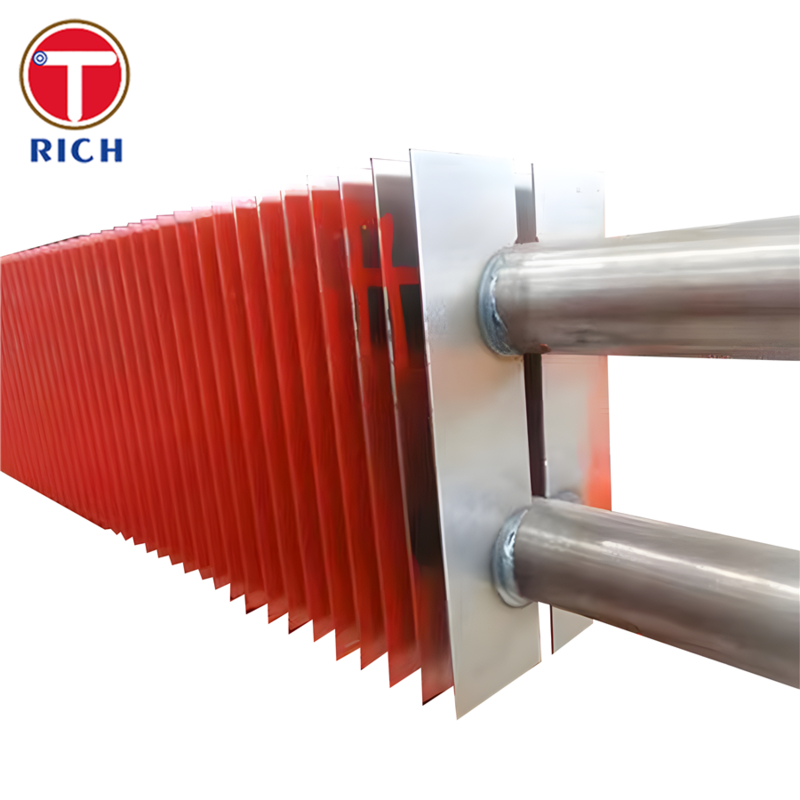

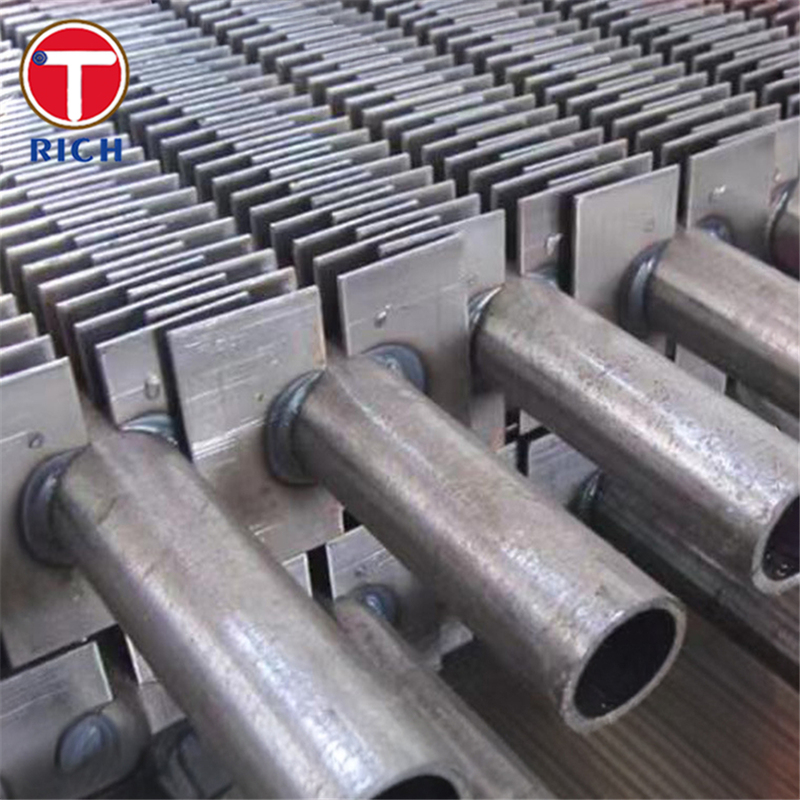

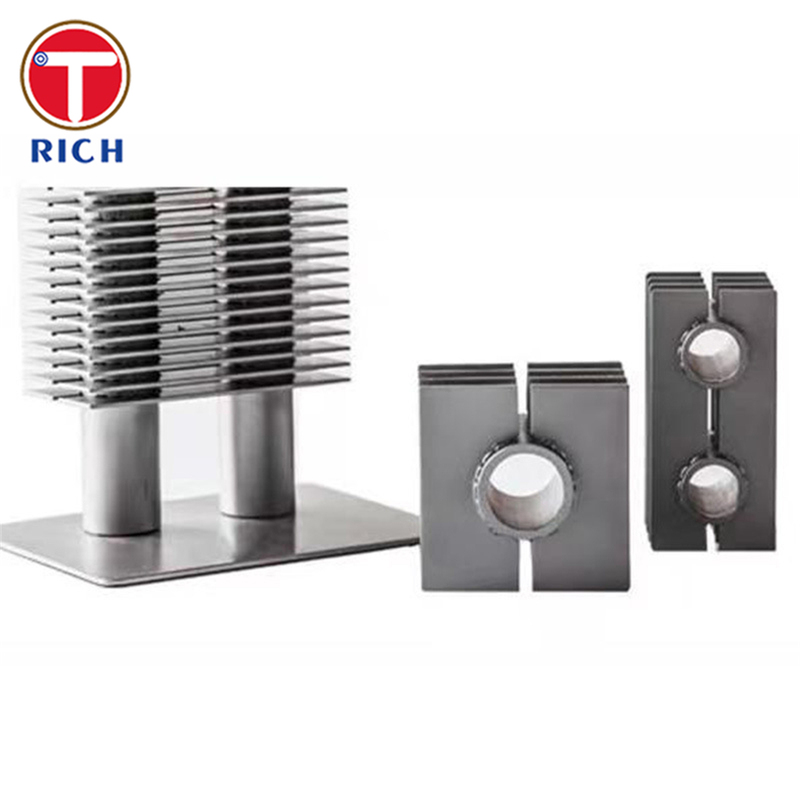

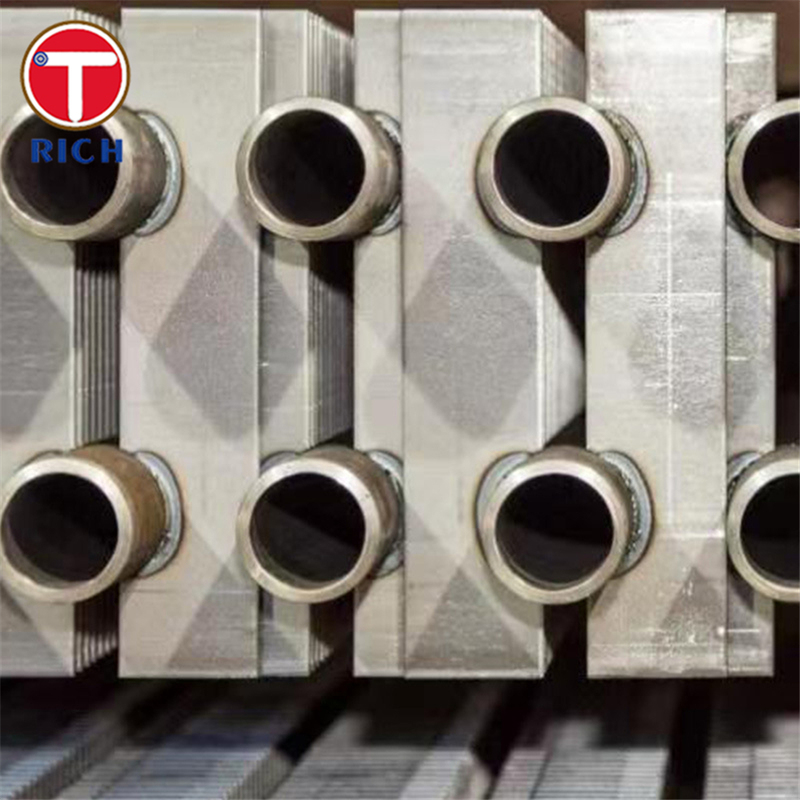

لوله های فلزی با فرکانس بالا نوع H/HH لوله های مستطیل (H-shaped) یا دو مستطیل (HH) فلزی هستند که به عنوان عناصر فشرده و پر کارایی انتقال گرما در دستگاه های اقتصادی استفاده می شوند.پیش گرم کننده های هوا و سایر مبادلات گرما گاز به مایعدو صفحه فولادی به طرف های مخالف یک لوله پایه گرد با مقاومت جوش داده می شوند.شکل دادن یک برش متقاطع HH که به طور قابل توجهی سطح بیرونی را افزایش می دهد در حالی که کانال های مستقیم گاز دود را با کاهش فشار کم و دسترسی خوب به دمیدن دود ایجاد می کند.
مشخصات
-
OD لوله پایه:25-63 میلی متر (قطر های دیگر بر اساس درخواست)
-
ضخامت دیواره لوله پایه:≥ 3.0 mm برای خدمات دیگ
-
حداکثر طول:تا حدود 18 متر در هر لوله (بسته به درجه و محدودیت های دستکاری)
-
ارتفاع باله:تا حدود 200 میلی متر
-
ضخامت باله:1.5 ٫3.5 میلی متر
-
فاصله باله ها (طول):به طور معمول 830 میلی متر
-
مواد لوله پایه:فولاد کربن، فولاد کم آلیاژ، فولاد آلیاژ Cr-Mo، فولاد ضد زنگ آستنیت
-
مواد باله:فولاد کربن، فولاد کم آلیاژ یا فولاد ضد زنگ برای مطابقت با شرایط خدمات
مزیت های اصلی
-
بهره وری حرارتی بالا در یک بسته فشرده
باله های صفحه مستطیل H / HH چندین برابر سطح گرمایش یک اقتصاد دهنده لوله ساده از همان قطر و طول را فراهم می کنند و بانک های مبادله گرما بسیار کوچکتر و سبک تر را امکان پذیر می کنند. -
فرسایش کم، آلودگی کم در گاز دود گرد و غبار
لوله های فلک نوع H به طور گسترده ای برای واحدهای زغال سنگ، دیگ های CFB و اقتصاد دهنده های سوختن زباله استفاده می شوند زیرا کانال های مستقیم و منطقه جریان گاز گسترش یافته به کاهش سرعت گاز کمک می کنند.فرسایش و رسوب خاکستری در مقایسه با لوله های صاف و یا لوله های مارپیچی. -
پیوند محکم و با فرکانس بالا از فلک به لوله
جوش خودکار با مقاومت فرکانس بالا باعث ایجاد یک پیوند متالورژیک مستمر در امتداد لبه باله با حداقل منطقه گرمایی می شود.مقاومت کششی بالا در مفصل و مقاومت عالی در برابر لرزش، دوچرخه ی حرارتی و دمیدن دود.
ترکیب شیمیایی
| درجه | استاندارد | C (wt%) | سی (wt%) | Mn (wt٪) | Pmax (wt٪) | Smax (wt%) | یادداشت ها |
|---|---|---|---|---|---|---|---|
| A179 | ASTM A179/A179M | 0.06 ۰18 | مشخص نشده | 0.27 ۰63 | 0.035 | 0.035 | لوله مبادله گرما کم کربن |
| A192 | ASTM A192/A192M | ≤0.08 | ≤0.25 | 0.30 ۰60 | 0.035 | 0.025 | لوله های دنده ای فولاد کربن برای کار با فشار بالا |
| A210 Gr. A1 | ASTM A210/A210M | ≤0.27 | ≥0.10 | ≤0.93 | 0.035 | 0.035 | بخار با کربن متوسط بدون درز و لوله سوپر هیتر |
| 20G | GB 5310 | 0.17 ۰23 | 0.17 ۰37 | 0.35 ۰65 | 0.025 | 0.015 | فولاد لوله دیگ فشار بالا چینی |
| P235GH | EN 10216-2 (1.0345) | ≤0.16 | ≤0.35 | ≤1.20 | 0.025 | 0.020 | فولاد لوله فشار غیر آلیاژ برای دمای بالا |
مقادیر محدوده تجزیه و تحلیل لوله از استانداردهای مربوطه هستند؛ نتایج آزمایش واقعی آسیاب معمولاً در این محدوده قرار دارند.
خواص مکانیکی
| درجه | وضعیت / شکل محصول | مقاومت کششی Rm (MPa) | قدرت کششی Re / Rp0.2 (MPa) | طول کششی A (٪) |
|---|---|---|---|---|
| A179 | لوله های بدون درز و سرد | ≥325 | ≥180 | ≥35 |
| A192 | لوله دیگ بخار بدون درز | ≥325 | ≈205 (حداقل معمولی) | ≥30 (8 اینچ) / ≥25 (2 اینچ) |
| A210 Gr. A1 | لوله دیگ بخار بدون درز | ≥415 | ≥255 | ≥30 |
| 20G | لوله ی عادی شده | ۴۱۰۵۵۰ | ≥245 | ≥24 |
| P235GH | لوله استاندارد شده، T ≤ 16 mm | ۳۶۰۵۰۰ | ≥235 | ≥25 |
استانداردهای قابل استفاده
لوله های پایه برای لوله های بالدار H/HH به طور معمول برای:
-
ASTM / ASME:سری A179، A192، A210، A213 برای لوله های دیگ و مبادله گرما
-
EN:درجه های EN 10216-2 مانند P235GH، P265GH برای خدمات تحت فشار در دمای بالا
-
GB:GB/T 5310 لوله های دیگ با فشار بالا (به عنوان مثال، 20G)
-
JIS / GOST:درجه های مساوی دیگ و لوله های تحت فشار مطابق با مشخصات پروژه
کاربردهای معمول
-
دستگاه های برق و صنعت:دستگاه های اقتصادی، دستگاه های اقتصادی با دمای پایین، پیش گرم کننده های هوا، دیگ های گرمای مصرفی
-
بازیافت گرما:خنک کننده های گاز دود در واحدهای زغال سنگ، نفت و سوختن زباله، دیگ های CFB و کوره های فرآیند
-
بخش های فرآوری و دریایی:بخش های کنوکسیون گرم کننده های سوخته، خنک کننده های گاز فرآیند و اقتصادی کننده های گاز های خروجی دریایی با استفاده از گاز های پر از گرد و غبار و با دمای بالا
س: شما شرکت تجاری یا تولید کننده هستید؟
A: تولید کننده، همچنین می تواند تجارت کند.
سوال: زمان تحویل شما چقدر است؟
A: به طور کلی صحبت کردن،این 10-15 روز است اگر کالاها در انبار هستند،یا این است 30-40 روز اگر کالاها در انبار نیست،
به مقدارش بستگی داره.
س: آیا شما نمونه ها را ارائه می دهید؟ آیا رایگان است یا اضافی؟
A: بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم اما باید هزینه حمل و نقل را پرداخت کنیم.
سوال: شرايط پرداخت شما چيست؟
A: پرداخت <=2000USD، 100٪ پیش پرداخت. پرداخت>=2000USD، 30٪ T / T پیش پرداخت، تعادل قبل از حمل.
اگر سوالی دارید، لطفاً با من تماس بگیرید.
-
