لوله پره دار مارپیچی برای مبدل های حرارتی صنعتی با راندمان انتقال حرارت بالا و اتصال قوی پره
جزئیات محصول
مبدل های حرارتی صنعتی لوله پره دار مارپیچی
,لوله پره دار مارپیچی با راندمان انتقال حرارت بالا
,لوله پره دار مارپیچی با اتصال پره قوی

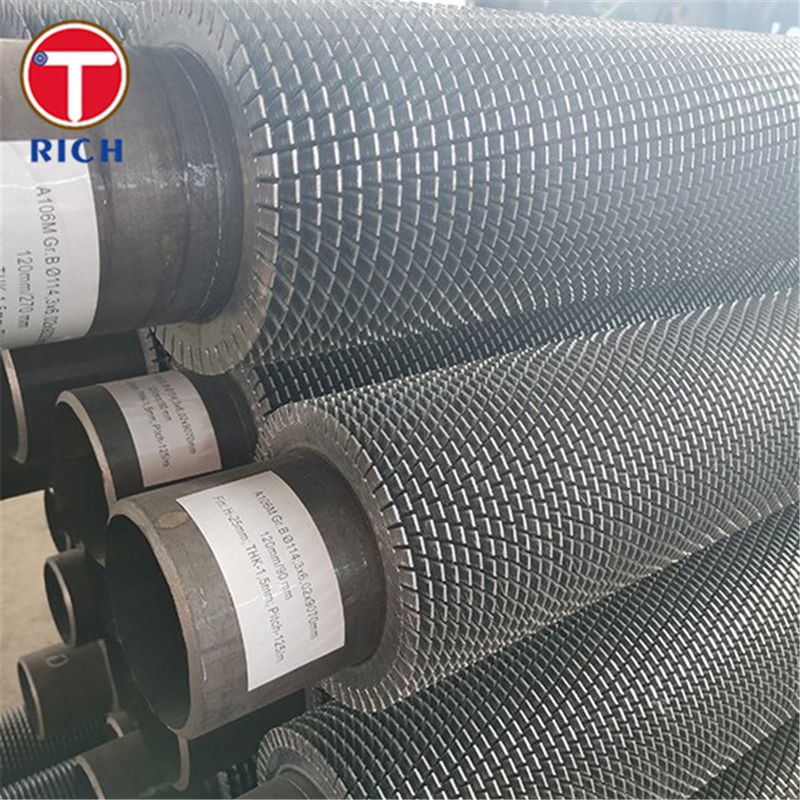

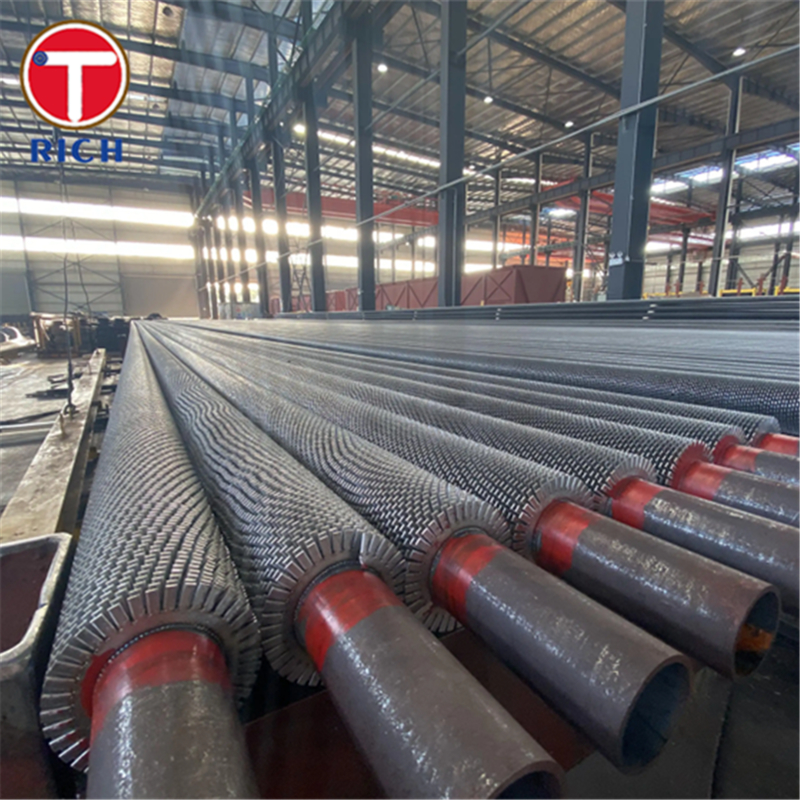

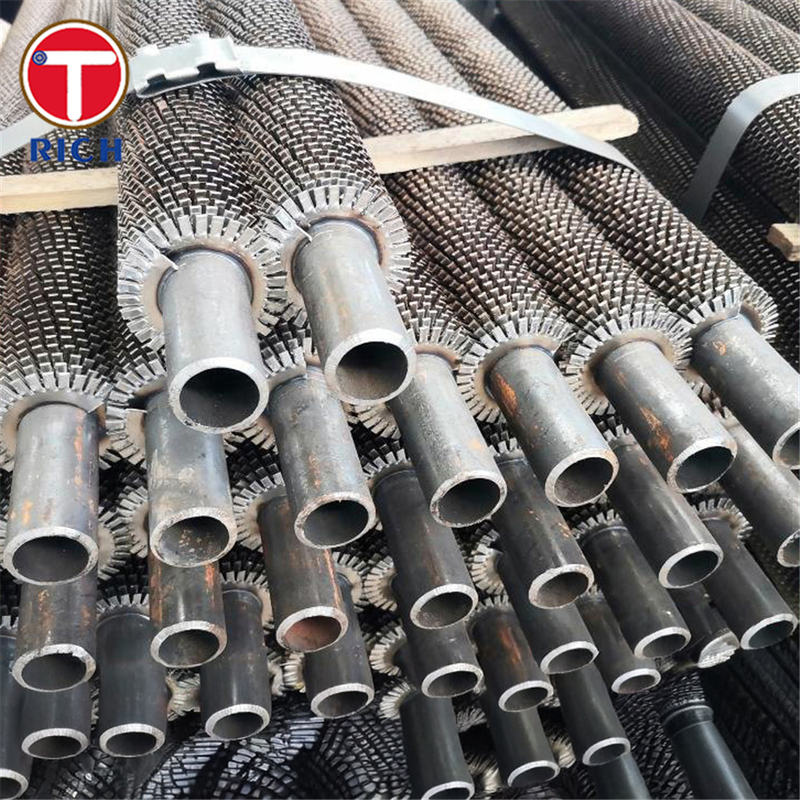

لوله های پره دار مارپیچی جوش داده شده با پره های دندانه دار مارپیچی برای مبدل های حرارتی صنعتی
مواد
لوله پره دار مارپیچی که با نام لوله پره دار دندانه دار مارپیچی جوش داده شده نیز شناخته می شود، نوعی از اجزای انتقال حرارت پیشرفته است که با جوش دادن پره های مارپیچی به سطح یک لوله پایه ساخته می شود. لوله پایه معمولاً از فولاد کربنی، فولاد ضد زنگ یا فولاد آلیاژی ساخته می شود، در حالی که پره ها معمولاً از همان مواد یا مواد سازگار ساخته می شوند. پره ها به صورت مارپیچی پیچیده شده و بر روی سطح بیرونی لوله جوش داده می شوند تا راندمان انتقال حرارت در مبدل های حرارتی خنک شونده با هوا، دیگ های بخار و رادیاتورهای صنعتی افزایش یابد.
مشخصات فنی
-
مواد لوله پایه:فولاد کربنی، فولاد ضد زنگ یا فولاد آلیاژی (ASTM A179، A213، A333 و غیره)
-
مواد پره:فولاد کربنی، فولاد ضد زنگ یا فولاد آلیاژی
-

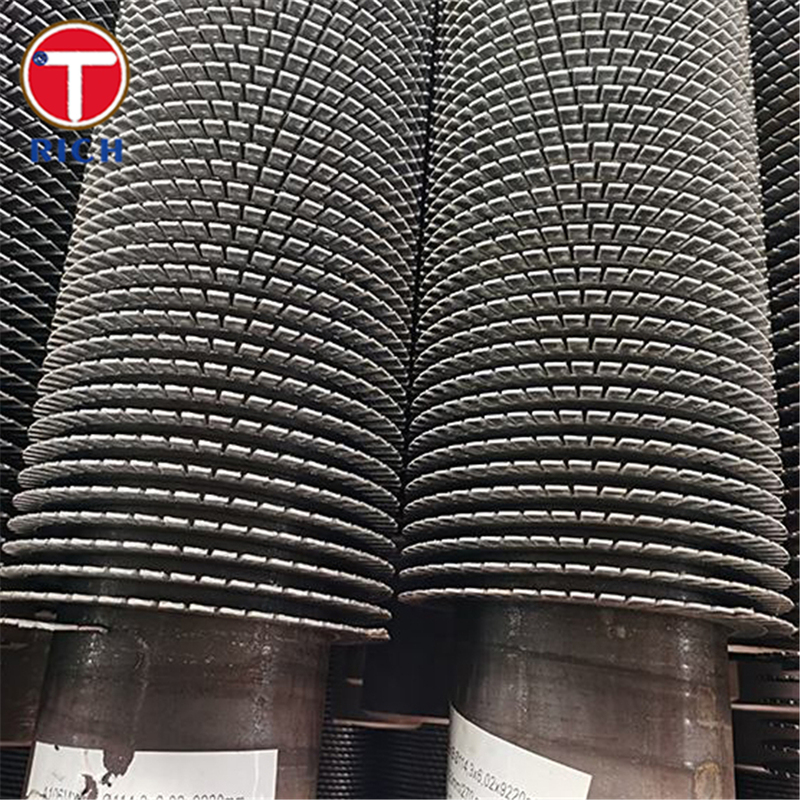

نوع پره:پره دندانه دار مارپیچی (پیوسته یا قطعه ای)
-
ارتفاع پره:8–16 میلی متر
-
ضخامت پره:0.8–1.5 میلی متر
-
گام پره:2.5–10 میلی متر
-
قطر بیرونی لوله:19–63.5 میلی متر
-
ضخامت دیواره لوله:2–5 میلی متر
-
اتصال پره:جوشکاری مقاومتی با فرکانس بالا
-
طول:تا 15 متر (قابل تنظیم)
ویژگی های اصلی
-
راندمان بالای انتقال حرارت:طراحی پره دندانه دار باعث ایجاد تلاطم در جریان هوا می شود و عملکرد کلی انتقال حرارت را بهبود می بخشد.
-

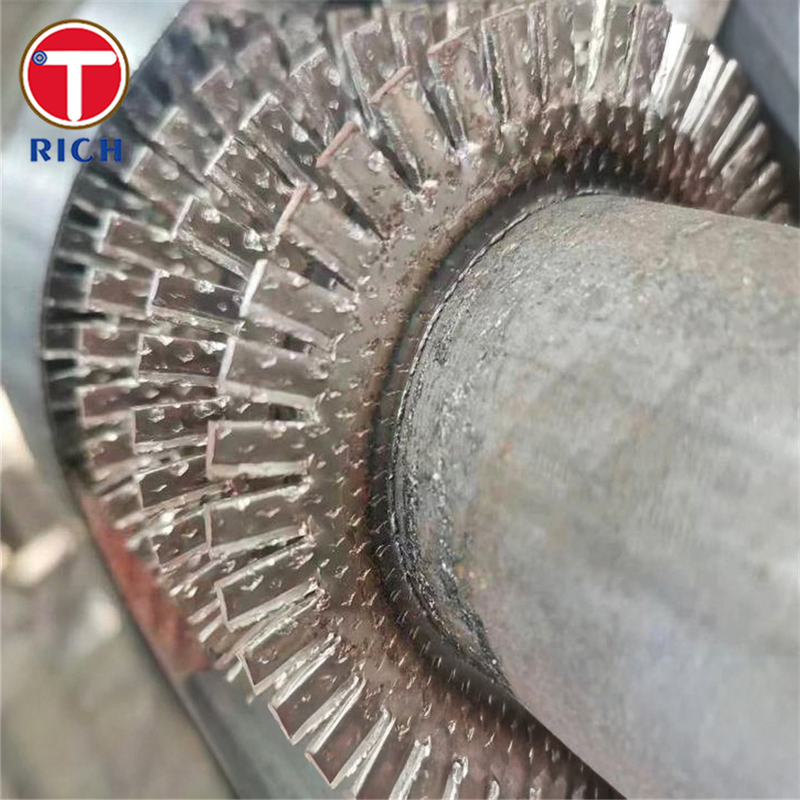

اتصال قوی پره:فرآیند جوشکاری با فرکانس بالا، اتصال متالورژیکی عالی بین پره ها و لوله پایه را تضمین می کند و عمر طولانی را در چرخه های حرارتی تضمین می کند.
-
مقاومت در برابر خوردگی و اکسیداسیون:مناسب برای محیط های گازی با دمای بالا و خورنده.
-
طراحی قابل تنظیم:ابعاد، گام و مواد پره را می توان برای کاربردهای صنعتی خاص تنظیم کرد.
-
دوام:مقاومت مکانیکی عالی برای مقاومت در برابر لرزش، انبساط حرارتی و چرخه های انقباض.
مزایای ما
از دیدگاه یک تولید کننده حرفه ای، ما بر روی چندین جنبه کلیدی تمرکز می کنیم که مشتریان بیشتر به آنها اهمیت می دهند:
-
جوشکاری دقیق و کنترل راستا:
خطوط جوشکاری با فرکانس بالای پیشرفته ما، اتصال پره به لوله را تضمین می کند، با راستای لوله کنترل شده در ±1 میلی متر بر متر و حداقل اعوجاج. -
دقت ابعادی و تلرانس:
تلرانس قطر بیرونی لوله در ±0.5٪ حفظ می شود و دقت گام پره در ±0.2 میلی متر است که یکنواختی بهینه تبادل حرارت را تضمین می کند. -
عمر سرویس طولانی:
ما از آزمایش اولتراسونیک و جریان گردابی برای تضمین یکپارچگی جوش استفاده می کنیم و عمر سرویس محصول را در مقایسه با لوله های پره دار معمولی به طور قابل توجهی افزایش می دهیم. -
گواهینامه مواد و قابلیت ردیابی:
هر دسته از مواد دارای قابلیت ردیابی کامل تحت استانداردهای ISO 9001 است که انطباق با مشخصات ASTM/EN/JIS را تضمین می کند. -
گزینه های حفاظت از خوردگی:
عملیات سطحی اختیاری مانند گالوانیزه کردن، پوشش آلومینیومی یا رنگ اپوکسی برای افزایش مقاومت در برابر خوردگی در دسترس است.
ترکیب شیمیایی (مقایسه درجه های معمولی)
| درجه | استاندارد | C (%) | Si (%) | Mn (%) | P (%) | S (%) | Cr (%) | Ni (%) | Mo (%) |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | ASTM | 0.10 | 0.30 | 0.40–0.70 | ≤0.035 | ≤0.035 | — | — | — |
| ASTM A213 T11 | ASTM | 0.10–0.20 | 0.50–1.00 | 0.30–0.60 | ≤0.025 | ≤0.025 | 1.00–1.50 | 0.40–0.65 | 0.44–0.65 |
| ASTM A213 TP304 | ASTM | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 18.0–20.0 | 8.0–11.0 | — |
| ASTM A213 TP316 | ASTM | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 16.0–18.0 | 10.0–14.0 | 2.00–3.00 |
| ASTM A333 Gr.6 | ASTM | ≤0.30 | 0.10–0.35 | 0.29–1.06 | ≤0.025 | ≤0.025 | — | — | — |
خواص مکانیکی
| درجه | مقاومت کششی (MPa) | مقاومت تسلیم (MPa) | ازدیاد طول (%) | سختی (HB) |
|---|---|---|---|---|
| ASTM A179 | ≥325 | ≥180 | ≥35 | ≤77 |
| ASTM A213 T11 | ≥415 | ≥205 | ≥30 | ≤163 |
| ASTM A213 TP304 | ≥515 | ≥205 | ≥40 | ≤160 |
| ASTM A213 TP316 | ≥515 | ≥205 | ≥40 | ≤160 |
| ASTM A333 Gr.6 | ≥415 | ≥240 | ≥30 | ≤143 |
استانداردهای قابل اجرا
-
ASTM: A179 / A213 / A333 / A556 / A210
-
EN: EN 10216-2 / EN 10217-5
-
JIS: JIS G3461 / G3462
-
GB: GB/T 13793 / GB/T 5310
-
GOST: GOST 8732 / 8734
زمینه های کاربردی
لوله های پره دار مارپیچی جوش داده شده به طور گسترده در مبدل های حرارتی صنعتی برای خنک سازی هوا، گرمایش گاز و سیستم های بازیابی انرژی استفاده می شوند.
کاربردهای خاص:
-
نیروگاه ها: پیش گرم کننده های هوا، اکونومایزرها و کندانسورها.
-
صنعت پتروشیمی: خنک کننده های گاز فرآیند، واحدهای بازیابی حرارت.
-
پالایشگاه ها: خنک کننده های پره ای هوا، ژنراتورهای بخار بازیابی حرارت (HRSG).
-
کارخانه های فولاد و متالورژی: بازیابی حرارت اتلاف گاز دودکش.
-
HVAC و تبرید: کندانسورها و اواپراتورهای خنک شونده با هوای صنعتی.
س: آیا شما شرکت تجاری هستید یا تولید کننده؟
پاسخ: تولید کننده، همچنین می تواند تجارت کند.
س: زمان تحویل شما چقدر است؟
پاسخ: به طور کلی، اگر کالاها در انبار موجود باشند، 10-15 روز است، یا اگر کالاها در انبار موجود نباشند، 30-40 روز است،
بسته به مقدار است.
س: آیا نمونه ارائه می دهید؟ رایگان است یا اضافی؟
پاسخ: بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم اما باید هزینه حمل و نقل را پرداخت کنید.
س: شرایط پرداخت شما چیست؟
پاسخ: پرداخت=2000USD، 30٪ T/T پیش پرداخت، موجودی قبل از حمل و نقل.
اگر سوال دیگری دارید، لطفا با من تماس بگیرید.
-
