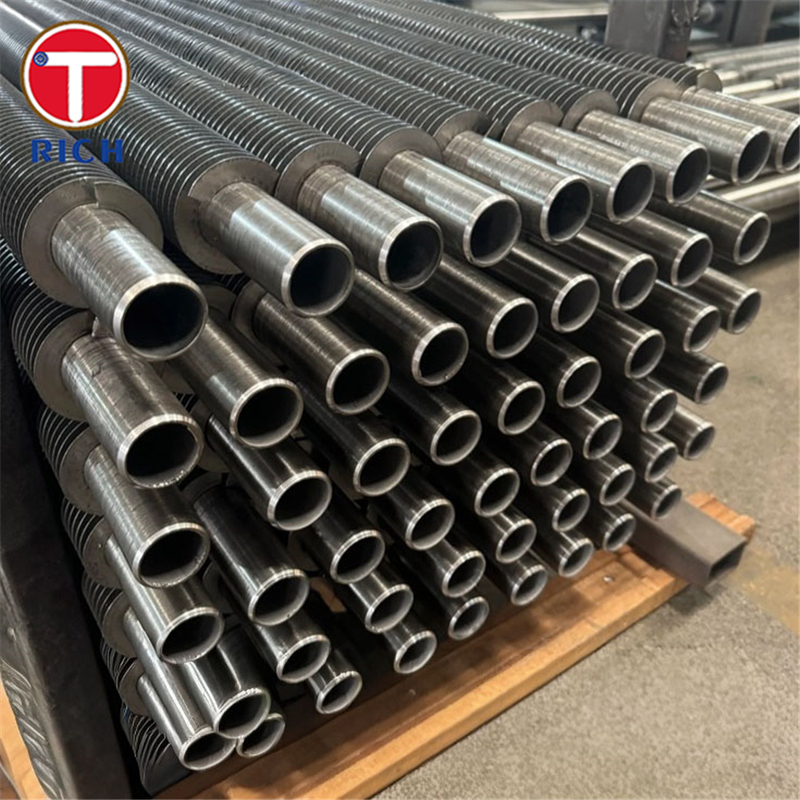

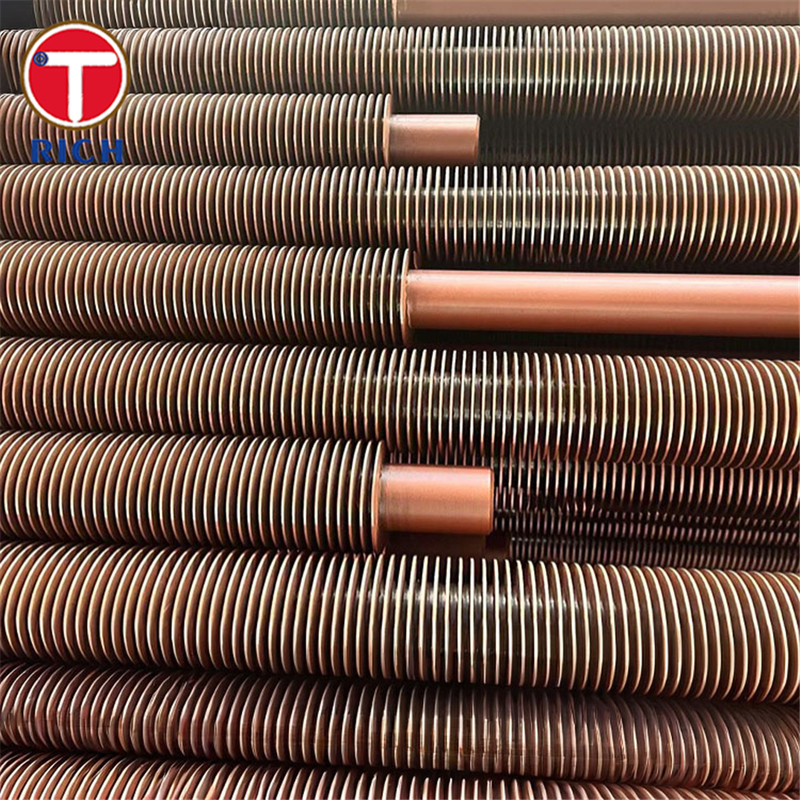

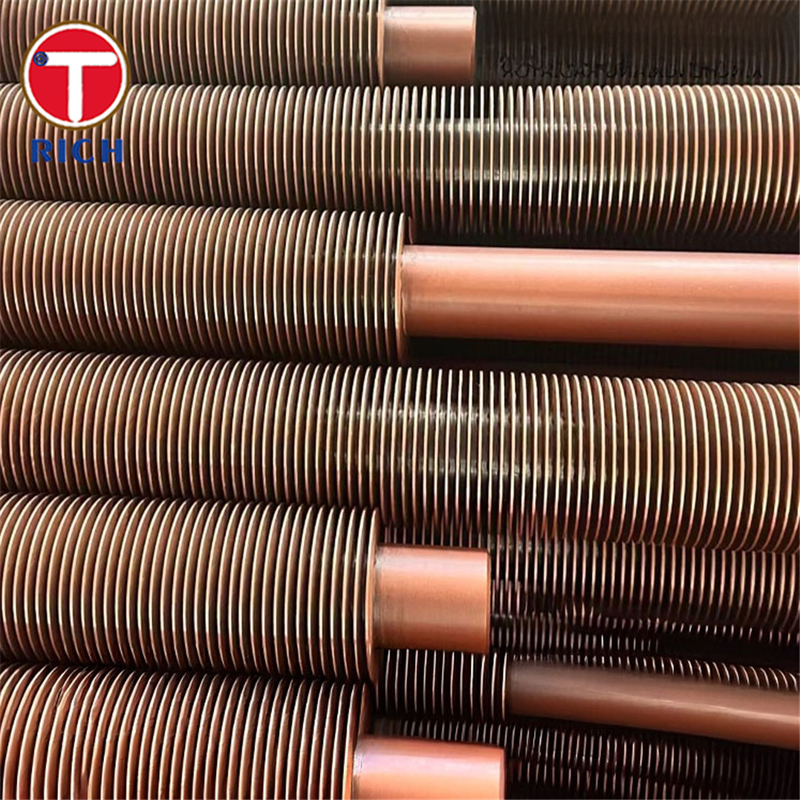

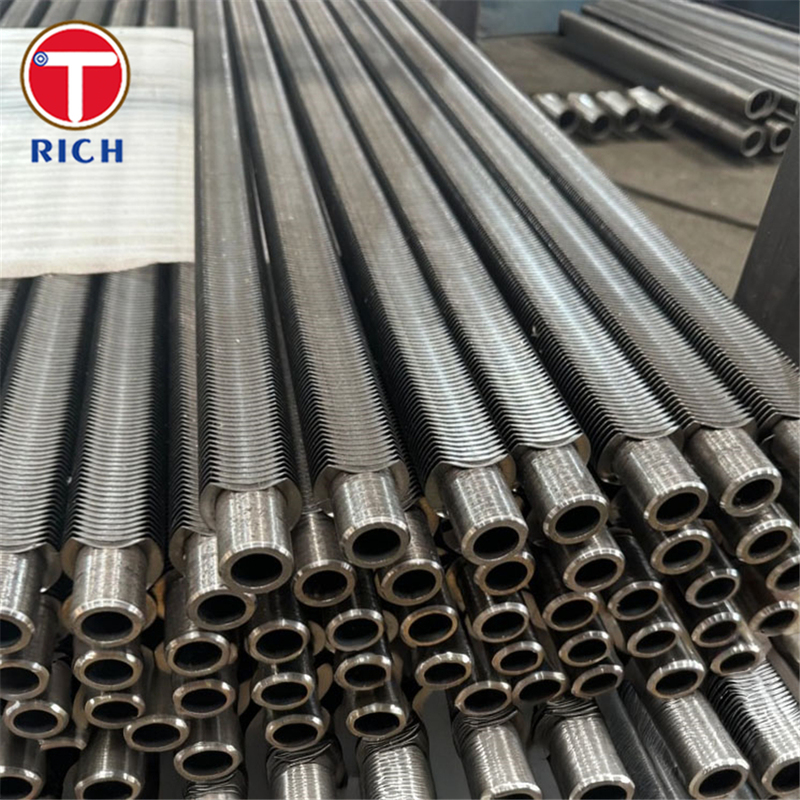

لوله های مویی پره دار جوش داده شده با لیزر برای دیگهای بخار صنعتی و مبدل های حرارتی
جزئیات محصول
لوله های فلک دار و جوش شده با لیزر,لوله های بالینی در دماهای صنعتی,لوله های جوشیده شده لیزری مبادله گرما
,Industrial Boiler Hairpin Tube
,Heat Exchanger Laser Welded Tube
لوله های جوشکاری لیزری برای مبادلات گرما
مواد / توضیحات محصول
Brown Fintube hairpin tubes are longitudinally finned tubes typically produced via resistance welding (or in more advanced designs via laser welding) where fins are welded onto a base tube to form a compact، عنصر انتقال گرما با کارایی بالا. هندسه ′′hairpin′′ به پیکربندی های U-bend یا دو پای اشاره دارد.ساخت باله ها به بخشی از مبادلات گرما کمپکت ضد جریان یا چند لوله ای (مبادلات گرما باله).
این لوله های بالدار برای دیگ های صنعتی، اقتصادی، بازیابی گرما ضایعات، بخاری گاز و سایر کاربردهای تبادل گرما با دمای بالا / فشار بالا طراحی شده اند.
مشخصات
| پارامتر | ارزش / محدوده معمولی |
|---|---|
| قطر بیرونی لوله پایه (O.D.) | 19 mm تا 76 mm (معمولاً) |
| ضخامت دیواره لوله پایه | 2.0 mm تا 6.0 mm (معمولاً) |
| ارتفاع باله | 6.0 mm تا 32.0 mm |
| ضخامت باله | 0.8mm تا 1.2mm |
| تعداد باله ها در هر ردیف | 4، 8، 16، 24، 32، 40، 48 (ضرب های چهار) |
| حداکثر طول | ≤ 15 متر به طور معمول |
| ارتفاع باله ها / فاصله بین باله ها | پروژه خاص، معمول بین باله های چند میلی متر از هم جدا |
| ترکیب مواد | فولاد کربن، فولاد ضد زنگ (304، 316 و غیره) ، فولاد آلیاژ |
ترکیب شیمیایی
در زیر یک جدول نمونه ای است که ترکیب شیمیایی پنج ماده پایه / درجه مشابه لوله بالدار را که معمولاً در خدمات دیگ یا مبادله گرما استفاده می شود مقایسه می کند.مواد باله اغلب از همان نوع یا آلیاژ سازگار است.
| درجه | C (حد اکثر) | آره | م | Cr | نه |
|---|---|---|---|---|---|
| ASTM A213 TP304 | 0.08 | 1.00 | 2.00 | 18.0200 | 8.0 ¥105 |
| ASTM A213 TP316 | 0.08 | 1.00 | 2.00 | 16.0180 | 10.0140 |
| ASTM A213 T11 | 0.15 | 0.50 | 1.00 | 1.0 | ️ |
| ASTM A213 T22 | 0.15 | 0.50 | 1.00 | 2.0 | ️ |
| ASTM A335 P11 | 0.15 | 0.50 | 1.00 | 1.0 | ️ |
این درجه های فولادی پایه برای مثال هستند. لوله های بالدار ممکن است از آلیاژ بالدار مشابه یا مشابه استفاده کنند. ترکیبات شیمیایی دقیق باید از گواهینامه مشخصات / کارخانه مربوطه مراجعه شود.
خواص مکانیکی
در اینجا یک جدول مقایسه ای از خواص مکانیکی معمولی (در دمای محیط) از مواد / درجه های لوله های پایه یکسان یا مشابه است.
| درجه | قدرت تولید (MPa) | قدرت کششی (MPa) | طول کششی (٪) | سختی (HV یا مشابه) |
|---|---|---|---|---|
| TP304 | ۲۱۵ | ۵۱۵۷۲۰ | ≥ 40٪ | ~200 ¥ 220 HV |
| TP316 | ۲۱۵ | ۵۱۵۶۹۵ | ≥ 40٪ | ~200 ¥ 220 HV |
| T11 | ~205 | ۴۱۵۵۵۸۵ | ≥ 20٪ | ~ 140 ≈ 180 HV |
| T22 | ~205 | ۴۱۵۵۵۸۵ | ≥ 20٪ | ~ 140 ≈ 180 HV |
| P11 | ~205 | ۴۱۵۵۵۸۵ | ≥ 20٪ | ~ 140 ≈ 180 HV |
این مقادیر نشان دهنده هستند و بستگی به درمان حرارتی، ضخامت دیوار و تحمل تولید دارند.
ویژگی های کلیدی
-
بهره وری حرارتی بالا: باله ها سطح بیرونی (یا داخلی) را افزایش می دهند، انتقال گرما را تسریع می کنند و طول لوله یا اندازه پوسته مورد نیاز را کاهش می دهند.
-
پیوند جوش لیزر: در لوله های بالدار ساخته شده با جوش لیزر، نفوذ کامل، جوش مداوم و حداقل منطقه گرمای تحت تاثیر، پیوند بالدار به لوله را بهبود می بخشد.کاهش مقاومت حرارتی و افزایش مقاومت در برابر خوردگی.
-
هندسه ی فشرده ی "پینِ مو": تنظیم U-bend یا دو پا امکان طراحی ضد جریان را فراهم می کند، نیاز به مفاصل گسترش را کاهش می دهد و اثر را ذخیره می کند.
-
قابلیت فشار بالا / دمای بالا: جوش قوی و انتخاب مواد امکان کار در شرایط سخت دیگ یا فرآیند را فراهم می کند.
-
سهولت نگهداری: پیکربندی پیچ مو امکان دسترسی، بازرسی و تمیز کردن را نسبت به بسته های بلند مستقیم آسان تر می کند.
استانداردهای حاکم
بسته به منطقه و کاربرد، استانداردهای زیر ممکن است اعمال شوند:
-
ASTM / ASME: به عنوان مثال، ASTM A213، ASME کد دیگ و ظروف فشار (B & PV) برای لوله های فریت و آستنیتیک بدون درز
-
EN: استانداردهای اروپایی برای فولاد و مبادلات گرما
-
GOST / روسی: مشخصات معادل در بازارهای روسیه / CIS
-
JIS: استانداردهای صنعتی ژاپن
-
GB: استانداردهای ملی چین (به عنوان مثال GB برای فولاد، لوله)
تولید کننده لوله های بالدار باید اطمینان حاصل کند که با استاندارد مورد استفاده مطابقت دارد (مواد، تحمل ابعاد، آزمایش فشار، آزمایش غیر مخرب).
زمینه های کاربرد
حوزه های کاربرد گسترده
-
تولید برق (دستگاه های آبگرمکن، دستگاه های اقتصادی، بازیابی گرما)
-
صنایع پتروشیمی و شیمی
-
نفت و گاز
-
سیستم های HVAC / گرمایش صنعتی / بخار
-
گرمایش فرآیند مواد غذایی / دارویی
-
سیستم های بازیافت گرما / بازسازی گرما
کاربرد های خاص
-
اقتصاد بخش دیگ: لوله های پن موهای قهوه ای از آن برای بازیابی گرما باقیمانده از گاز های دود قبل از انباشت استفاده می شود، که کارایی را بهبود می بخشد.
-
دیگ بخار / بازیافت گرما: در کارخانه های صنعتی که نیاز به خنک کردن گاز ها یا جریان های داغ یا بازیابی گرما دارند.
-
بخاری های گازی: به عنوان بخشی از مبادلات گرما گاز به گاز یا گاز به مایع.
-
بخاری های فرعی در کارخانه های شیمیایی: جایی که یک مایع باید به طور کارآمد گرم یا خنک شود در یک اثر فشرده.
-
پیش گرم کننده های هوا / بازیابی گرما از گاز دود: لوله های بالدار کمک می کنند تا تبادل گرما بین گاز دود و هوای ورودی یا جریان فرآیند را افزایش دهند.
س: شما شرکت تجاری یا تولید کننده هستید؟
A: تولید کننده، همچنین می تواند تجارت کند.
سوال: زمان تحویل شما چقدر است؟
A: به طور کلی صحبت کردن،این 10-15 روز است اگر کالاها در انبار هستند،یا این است 30-40 روز اگر کالاها در انبار نیست،
به مقدارش بستگی داره.
س: آیا شما نمونه ها را ارائه می دهید؟ آیا رایگان است یا اضافی؟
A: بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم اما باید هزینه حمل و نقل را پرداخت کنیم.
سوال: شرايط پرداخت شما چيه ؟
A: پرداخت <=2000USD، 100٪ پیش پرداخت. پرداخت>=2000USD، 30٪ T / T پیش پرداخت، تعادل قبل از حمل.
اگر سوالی دارید، لطفاً با من تماس بگیرید.
-
