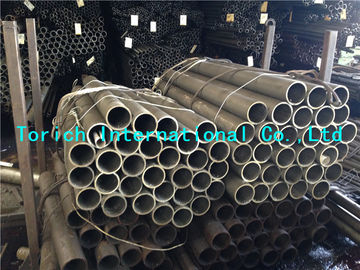

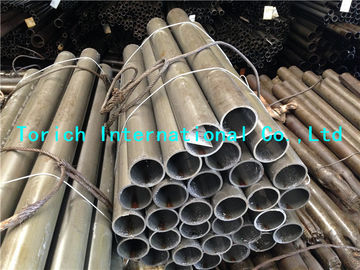

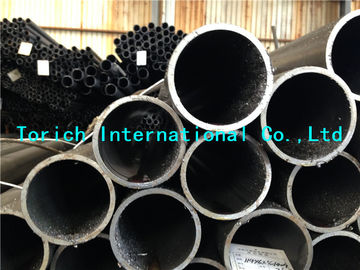

لوله SAE J524 Cold لوله های بدون درز، لوله های فولادی کم کربن Annealed
جزئیات محصول
cold drawn seamless tube
,cold drawn steel tube
SAE J524 لوله های فولادی بدون درز کشیده شده به صورت سرد برای کاربردهای دقیق و وسایل نقلیه
جزئیات سریع:
استاندارد: لوله های فولادی بدون درز SAE J524
J524 لوله های فولادی کم کربن بدون درز برای خم کردن و آتش زدن
کاربردها:برای خم کردن و فلش کردن قطعات اتومبیل
محدوده اندازه:O.D.:6-88.9mm W.T.:1-15mm L: با توجه به سفارش مشتری
تولید:
لوله ها دارای اندازه سرد کشیده شده اند و پس از شکل گیری باید به گونه ای گرم شوند تا محصول نهایی را که الزامات SAE J524 و الزامات مشتری را برآورده می کند، تولید کنند.
ابعاد و تحمل
| جدول 1- تحمل قطر بیرونی لوله | |||||||
| OD لوله های اسمی mm | تحمل ± میلی متر | ||||||
| تا 254 | 0.10 | ||||||
| بیش از 25.4 تا 38.1 شامل | 0.15 | ||||||
| بیش از 38.1 تا 50.8 شامل | 0.20 | ||||||
| بیش از 50.8 تا 88.9 شامل | 0.25 | ||||||
| تحمل WT نباید بیشتر از 10٪ باشد. | |||||||
ماده:
لوله های ساخته شده از فولاد کم کربن که ترکیب شیمیایی زیر را تایید می کنند.
| جدول 2- الزامات شیمیایی | |||||||
| عنصر | % | ||||||
| کربن | 0.18 حداکثر | ||||||
| منگنیز | 0.30 به 060 | ||||||
| فوسفریس | 0.040 حداکثر | ||||||
| گوگرد | 0.050 حداکثر | ||||||
خواص مکانیکی:
لوله های آماده دارای خواص مکانیکی جدول زیر هستند:
| جدول 3- خواص مکانیکی | |||||||
| خواص | ارزش | ||||||
| قدرت تولید، دقیقه | 170 Mpa | ||||||
| قدرت نهایی، دقیقه | ۳۱۰ Mpa | ||||||
| طول کششی در 50 میلی متر، دقیقه | 30 درصد | ||||||
| سختی (راکول B) ، حداکثر | 65.00 | ||||||
کیفیت:
طول لوله های تمام شده نسبتاً صاف است و دارای انتهای صاف و بدون خرابه است.
لوله ها بدون مقیاس و نقص های مضر هستند و یک پایان کاری دارند.
نقص های سطحی مانند نشانه های دستکاری، نشانه های رنگ یا حفره های کم عمق، آسیب زا محسوب نمی شوند.
نقص ها به شرطی که نقص ها در محدوده ی مجاز برای قطر و ضخامت دیواره باشد.
حذف چنین نقص های سطحی لازم نیست.
الزامات عملکرد:
لوله های آماده به طور رضایت بخش آزمایش عملکرد زیر را در SAE J1677 برآورده می کنند.
- آزمایش صاف شدن
- آزمایش شعله ور
- آزمون تراز شدن معکوس
- آزمون گسترش
- آزمایش سختی
- تست کشش
- تست طول کششی
- تست ضد فشار
انتشارات SAE برای استانداردهای مرتبط:
SAE J409 تجزیه و تحلیل محصول - تغییرات مجاز از تجزیه و تحلیل شیمیایی مشخص شده گرما یا ریخته
از فولاد
آزمون و روش های SAE J1677 برای لوله های نیکل فولادی و مس
لوازم لوله های هیدرولیکی SAE J514
SAE J533 شعله ها برای لوله
SAE J1065 فشار کاری مرجع عادی برای لوله های هیدرولیک فولادی
SAE J1453 فیتینگ - O Ring Face Seal
SAE J2551 شیوه های توصیه شده برای کاربردهای لوله های فلزی هدایت کننده مایعات
SAE J2592 لوله های فولاد کربن برای استفاده عمومی - درک آزمایش غیر مخرب کربن
لوله های فولادی
SAE J2658 مجموعه ای از لوله های مداری فلزی برای قدرت مایعات و استفاده عمومی - روش های آزمایش
برای هیدرولیک فلوئید پاور مونتاژ لوله های فلزی
نشریات ASTM:
ASTM A513 لوله های فولاد آلیاژ و کربن با مقاومت الکتریکی
مشخصات استاندارد ASTM A519 برای لوله های مکانیکی کربن و فولاد آلیاژ بدون درز
مشخصات استاندارد ASTM A450/ A-450M برای الزامات عمومی برای کربن، آلیاژ فرریت و
لوله های فولادی آستنیتیک
نشریات ISO:
استاندارد ایزو 3304 لوله های فولادی دقیق بدون درز، شرایط فنی برای تحویل
ISO 5598 سیستم های برق مایع و اجزای آن - واژگان
ایزو 8434-2 اتصال لوله های فلزی برای برق مایعات و استفاده عمومی - بخش: 2 37° لامپ های لامپ
ایزو 8434-3 اتصال لوله های فلزی برای برق مایعات و استفاده عمومی - بخش 3: لوازم ORFS
ISO 10583 قدرت مایع هیدرولیک - روش های آزمایش برای اتصال لوله
ایزو 10763 قدرت مایع هیدرولیک - لوله های فولادی ساده، بدون درز و جوش - ابعاد و
فشار کار نامی
-
