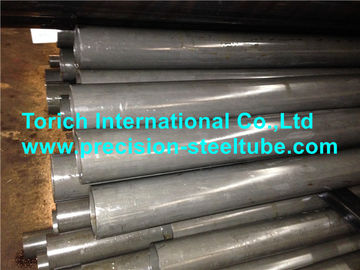

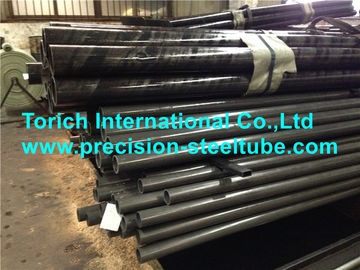

EN10216-3 لوله های فولادی بدون درز برای شرایط فشار شرایط تحویل فنی
جزئیات محصول
,
,seamless carbon steel tube
EN10216-3 لوله های فولادی بدون درز برای اهداف فشار شرایط فنی تحویل
فولاد ها به طور کامل کشته می شوند و به دانه های خوب تبدیل می شوند.
لوله ها توسط یک فرآیند بدون سلسله تولید می شوند
گزینه ۱: لوله ها باید قبل از درمان گرمایی به صورت سرد تکمیل شوند.
شکل دادن شرایط عملیاتی و تحویل
| عملیات شکل گیری | وضعیت درمان گرما | نماد شرایط تحویل |
| به صورت گرم | استاندارد شده | +N |
| به صورت گرم | پخته شده و گرم | +QT |
| فرآوری گرم + فرآوری سرد | استاندارد شده | +N |
| فرآوری گرم + فرآوری سرد | پخته شده و گرم | +QT |
ترکیب شیمیایی
| درجه فولاد درجه فولاد | C | آره | م | P | S | Cr | مو | نه | ال | ک | N | Nb | تو | V | Nb+Ti+V | |
| نام فولاد | تعداد فولاد | حداکثر | حداکثر | حداکثر | حداکثر | حداکثر | حداکثر | حداکثر | دقیقه | حداکثر | حداکثر | حداکثر | حداکثر | حداکثر | حداکثر | |
| P275NL1 | 1.0488 | 0.16 | 0.40 | 0.50-150 | 0.025 | 0.020 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.05 | 0.05 |
| P275NL2 | 1.1104 | 0.20 | 0.40 | 0.50-150 | 0.025 | 0.015 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.05 | 0.05 |
| P355N P355NH | 1.0562 1.0565 | 0.18 | 0.50 | 0.90-1.70 | 0.025 | 0.020 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.10 | 0.12 |
| P355NL1 P355NL2 | 1.1106 1.0566 | 0.20 | 0.50 | 0.90-1.70 | 0.025 | 0.015 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.10 | 0.12 |
| P460N P460NH P460NL1 | 1.8905 1.8935 1.8915 | 0.20 | 0.60 | 1.00-170 | 0.025 | 0.020 | 0.30 | 0.10 | 0.80 | 0.020 | 0.70 | 0.020 | 0.05 | 0.040 | 0.20 | 0.22 |
| P460NL2 | 1.8918 | 0.20 | 0.60 | 1.00-170 | 0.025 | 0.015 | 0.30 | 0.10 | 0.80 | 0.020 | 0.70 | 0.020 | 0.05 | 0.040 | 0.20 | 0.22 |
| P620Q P620QH | 1.8876 1.8877 | 0.20 | 0.60 | 1.00-170 | 0.025 | 0.020 | 0.30 | 0.10 | 0.80 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.20 | 0.22 |
| P620QL | 1.8890 | 0.20 | 0.80 | 1.00-170 | 0.025 | 0.015 | 0.30 | 0.10 | 0.80 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.20 | 0.22 |
| P690Q P690QH P690QL1 | 1.8879 1.8880 1.8881 | 0.20 | 0.80 | 1.20-170 | 0.025 | 0.015 | 0.30 | 0.70 | 2.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.12 | - |
| P690QL2 | 1.8888 | 0.20 | 0.80 | 1.20-170 | 0.020 | 0.010 | 1.50 | 0.70 | 2.50 | 0.020 | 0.30 | 0.015 | 0.06 | 0.05 | 0.12 | - |
خواص مکانیکی در دمای اتاق:
| Sتول درجه | درمان گرما شرایط -تعارف | مقاومت بالا یا مقاومت مقاومت Reh یا Rp0.2 دقیقه برای ضخامت دیوار T در میلیمتر Mpa | مقاومت کششی Rm برای ضخامت دیواره T در میلی متر | طول کششی A min | |||||||||||
| ≤12 | >12 تا ≤20 | >20 تا ≤40 | >40 تا ≤50 | >50 تا ≤65 | >65 تا ≤80 | >80 تا ≤100 | ≤20 | >20 تا ≤40 | >40 تا ≤65 | >65 تا ≤100 | من | t | |||
| نام فولاد | تعداد فولاد | +N | |||||||||||||
| P275NL1 P275NL2 | 1.0488 1.1104 | +N | 275 | 265 | 255 | 245 | 235 | ۳۹۰ تا ۵۳۰ | ۳۹۰ تا ۵۱۰ | ۳۶۰ تا ۴۸۰ | 24 | 22 | |||
| P355N P355NH | 1.0562 1.0565 | +N | 355 | 345 | 335 | 325 | 315 | 305 | ۴۹۰ تا ۶۵۰ | ۴۹۰ تا ۶۳۰ | ۴۵۰ تا ۵۹۰ | 22 | 20 | ||
| P355NL1 P355NL2 | 1.0566 1.1106 | +N | 355 | 345 | 335 | 325 | 315 | 305 | ۴۹۰ تا ۶۵۰ | ۴۹۰ تا ۶۳۰ | ۴۵۰ تا ۵۹۰ | 22 | 20 | ||
| P460N P460NH P460NL1 P460NL2 | 1.8905 1.8935 1.8915 1.8918 | +N | 360 | 350 | 440 | 425 | 410 | 400 | 390 | ۵۶۰ تا ۷۳۰ | ۴۹۰ تا ۶۹۰ | 19 | 17 | ||
| P620Q P620QH P620QL | 1.8876 1.8877 | +QT | 620 | 580 | 540 | - | - | 740 تا 930 | ۶۹۰- ۸۶۰ | 630-800 | - | 16 | 14 | ||
| P690Q P690QH P690QL1 | 1.8879 1.8880 1.8881 | +QT | 690 | 650 | 615 | 540 | 500 | ۷۷۰ تا ۹۶۰ | 720 تا 900 | 670 تا 850 | ۶۲۰ تا ۸۰۰ | 16 | 14 | ||
| P690QL2 | 1.8888 | +QT | 690 | 690 | 650 | 580 | 540 | ۷۷۰ تا ۹۶۰ | ۷۰۰ تا ۸۸۰ | ۶۸۰- ۸۶۰ | 16 | 14 | |||
میزان تحمل برای OD و WT:
| قطر بیرونی D mm
| تحمل در D | تعدیل در T برای نسبت T/D | |||
| ≤0.025 | >0.025≤0.050 | >0.050≤0.10 | >0.10 | ||
| D ≤219.1 | ± 1٪ یا ± 0.5mm هر کدام بزرگتر باشد | ±12.5 یا ±0.4mm هر کدام بزرگتر باشد | |||
| D > 2191 | ±20٪ | ±15٪ | ±12.5٪ | ±10% | |
تعداد لوله ها در هر واحد آزمایش
| قطر بیرونی D ((mm) | حداکثر تعداد لوله ها در واحد آزمایش |
| D≤1143 | 200 |
| 114.3 | 100 |
| D>3239 | 50 |
تعدیل در طول دقیق
| طول L | تحمل در طول دقیق |
| 2000 | +10 0 |
| 6000 | +15 0 |
| L>12000 | با توافق 0 |
مرجع های قانونی:
EN10002-1، مواد فلزی-بررسی کشش- بخش 1: روش آزمایش ((در دمای محیط)
EN10002-5, مواد فلزی-بررسی کشش- بخش 5: روش آزمایش ((در دمای بالا).
EN10020: تعریف و طبقه بندی فولاد
EN10021، الزامات فنی تحویل عمومی برای محصولات فولاد و آهن
EN10045-1 مواد فلزی-بررسی ضربه Charpy-بخش 1: روش آزمایش
EN10052، واژگان اصطلاحات درمان حرارتی برای محصولات آهن
EN 10204، محصولات فلزی - انواع اسناد بازرسی
EN10027-1، سیستم های نامگذاری فولاد - بخش 1: نام فولاد، نمادهای اصلی.
EN10027-2، سیستم های نامگذاری فولاد - بخش 2: سیستم های عددی.
EN10220, لوله های فولادی بدون درز و جوش - ابعاد و توده ها در هر واحد طول
EN10233 مواد فلزی - لوله ها - آزمایش صاف شدن
EN10234 مواد فلزی - لوله ها - آزمایش گسترش درایف
EN10236 مواد فلزی - لوله ها - آزمایش گسترش حلقه
EN10237 مواد فلزی - لوله ها - آزمایش کشش حلقه
EN10246-1، آزمایش غیر مخرب لوله های فولادی بخش 1: آزمایش الکترومغناطیسی خودکار لوله های فولادی
لوله های فولادی آهن مغناطیسی بدون درهم و جوش (به جز جوش قوس غرق شده) برای
بررسی خلاء هیدرولیک
EN10246-5، آزمایش غیر مخرب لوله های فولادی - بخش 5: اتوماتیک کامل مغناطیسی محیطی
آزمایش نشت انتقال دهنده / جریان بدون درهم و جوشکاری (به استثنای جوشکاری قوس زیر آب)
لوله های فولادی آهن مغناطیسی برای تشخیص نقص های طولی
EN10246-6، تست غیر مخرب لوله های فولادی - بخش 6: تست فوق صوتی خودکار کامل محیطی
از لوله های فولادی بدون درهم برای تشخیص نقص های متقاطع
EN10246-7، تست غیر مخرب لوله های فولادی - بخش 7: تست فوق صوتی خودکار کامل محیطی
از لوله های فولادی بدون درهم برای تشخیص نقص های طولی
-
