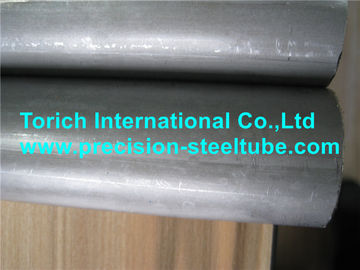

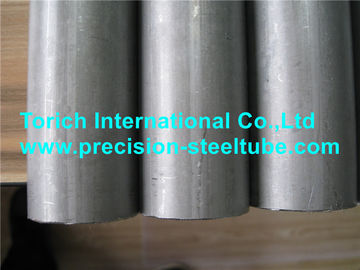

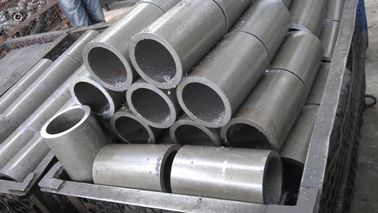

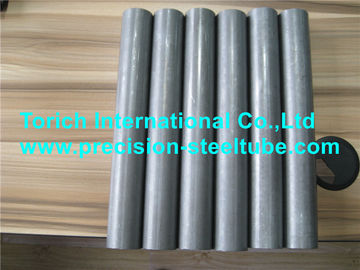

لوله کشی لوله مجهز SAE J525 ERW Cold Draped لوله بدون درز Annealed
خواص اساسی
محل مبدا:
چين
نام تجاری:
TORICH
گواهینامه:
ISO 9001-2008 ISO 14001 EN 10204.3.1 GL PED
شماره مدل:
SAE J525
املاک تجاری
حداقل مقدار سفارش:
تن
قیمت:
600-1200 USD/ton
شرایط پرداخت:
L / C، T / T، D / P
توانایی عرضه:
50000 تن در سال
خلاصه محصول
لوله فولادی کشیده شده بر روی ماندرل SAE J525 ERW لوله بدون درز سرد کشیده شده جزئیات سریع: SAE J525 لوله های فولادی با کربن کم و گرم شده برای خم کردن و شعله ور کردن محدوده اندازه:O.D.:30-350mm W.T:1-15mm L: 12000mm یا برش به قطعات کوتاه به طول مشخص شده کاربردها:برای خم کردن و فلش کردن، قطعات اتومبیل ...
جزئیات محصول
برجسته کردن:
کشیده شده بیش از ورق فولاد mandrel
,کشیده شده بیش از ورق فولاد mandrel
Material:
فولاد کم کربن
Dimension:
OD30-350mm * WT1-15mm
Length:
با توجه به مشتری سفارش یا برش به عناصر کوتاه
Applications:
برای خم شدن و آتش زدن، قطعات خودرو
Production Method:
بر اساس mandral (DOM)
Shape:
دور
Standard:
SAE J525
Delivery Condition:
آنیل
توضیحات محصول
لوله فولادی کشیده شده بر روی ماندرل SAE J525 ERW لوله بدون درز سرد کشیده شده
جزئیات سریع:
SAE J525 لوله های فولادی با کربن کم و گرم شده برای خم کردن و شعله ور کردن
محدوده اندازه:O.D.:30-350mm W.T:1-15mm L: 12000mm یا برش به قطعات کوتاه به طول مشخص شده
کاربردها:برای خم کردن و فلش کردن، قطعات اتومبیل
تولید:
لوله از فولاد صاف ساخته شده است که به صورت لوله ای شکل گرفته است، لبه های آن با جوش مقاومت الکتریکی متصل و به هم متصل می شوند.لوله ها نرمال شده اند و تحت یک عملیات کشش سرد قرار گرفته اند که حداقل 15 درصد کاهش در اندازه قطعات متقاطع را به همراه دارد.، که 8 درصد از آن شامل کاهش ضخامت دیواره است.لوله باید از طریق یک روش کنترل شده با اتمسفر برای تولید یک محصول نهایی که تمام الزامات SAJ525 را برآورده می کند، نرمال شود.
ابعاد و تحمل:
تعدیل های قابل اجرا برای قطر بیرونی لوله و قطر داخلی در جدول 1 نشان داده شده است.
تعادل های قابل اجرا برای ضخامت دیواره لوله در جدول 2 نشان داده شده است.
تحمل ابعاد تنها می تواند برای دو از سه ابعاد لوله (OD، ID، یا دیوار) اعمال شود.
مگر اینکه بین مشتری و ما توافق دیگری وجود داشته باشد، تحمل ابعاد برای ابعاد OD لوله و دیوار اعمال می شود.
| جدول 1- تحمل قطر بیرونی لوله | |||||||
| لوله های اسمی OD mm | تحمل OD ± mm | تحمل ID ± mm | |||||
| تا 950 | 0.05 | 0.05 | |||||
| بیش از 9.50 تا 15.88 شامل | 0.06 | 0.06 | |||||
| بیش از 15.88 تا 50.80 شامل | 0.08 | 0.08 | |||||
| بیش از 50.8 تا 63.50 شامل | 0.10 | 0.10 | |||||
| بیش از 63.50 تا 76.20 شامل | 0.13 | 0.13 | |||||
| بیش از 76.20 تا 100.00 شامل | 0.15 | 0.15 | |||||
| تحمل WT نباید بیشتر از 10٪ باشد. | |||||||
| جدول 2- تحمل ضخامت دیواره لوله | |||||||
| اسمی ضخامت دیوار | OD اسمی از طریق 22 میلی متر ± میلی متر | OD اسمی ۲۲ تا ۴۸ میلی متر ± میلی متر | OD اسمی ۴۸ تا ۱۰۰ میلی متر ± میلی متر | ||||
| 0.89 | 0.05/0.05 | 0.05/0.05 | 0.05/0.05 | ||||
| 1.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.25 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.50 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.65 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.11 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.410 | 0.05/0.05 | 0.05/0.08 | 0.08/008 | ||||
| 2.500 | 0.05/0.08 | 0.05/0.10 | 0.08/008 | ||||
| 2.770 | 0.05/0.08 | 0.05/0.10 | 0.08/008 | ||||
| 3.000 | 0.05/0.08 | 0.05/0.10 | 0.08/008 | ||||
| 3.050 | 0.05/0.08 | 0.05/0.10 | 0.08/008 | ||||
| 3.40 | - | 0.05/0.10 | 0.08/008 | ||||
| 3.75 | - | 0.05/0.10 | 0.08/008 | ||||
| 4.00 | - | 0.08/010 | 0.08/010 | ||||
| 4.19 | - | 0.08/010 | 0.08/010 | ||||
| 4.57 | - | 0.10/0.10 | 0.08/013 | ||||
| 5.00 | - | 0.10/0.13 | 0.10/0.13 | ||||
| جدول 2- الزامات شیمیایی | |||||||
| عنصر | % | ||||||
| کربن | 0.06-0.18 | ||||||
| منگنیز | 0.30 به 060 | ||||||
| فوسفریس | 0.040 حداکثر | ||||||
| گوگرد | 0.050 حداکثر | ||||||
| جدول 3- خواص مکانیکی | |||||||
| خواص | ارزش | ||||||
| قدرت تولید، دقیقه | 170 Mpa | ||||||
| قدرت نهایی، دقیقه | ۳۱۰ Mpa | ||||||
| طول کششی در 50 میلی متر، دقیقه | 35 درصد | ||||||
| سختی (راکول B) ، حداکثر | 65.00 | ||||||
