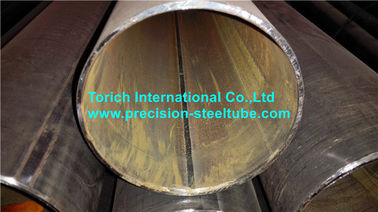

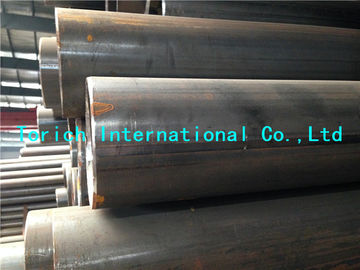

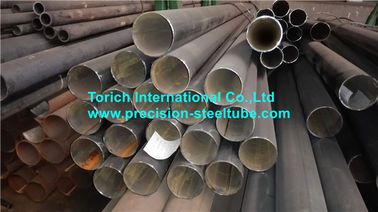

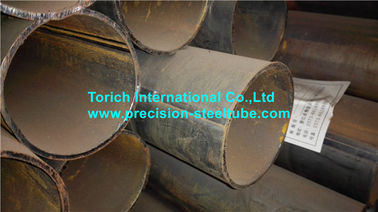

BS6323-7 SAW4، SAW5 بدون درز طولی لوله های قوس زیر آب
جزئیات محصول
welded steel pipe
,electric resistance welded steel tube
استاندارد: BS6323-7 لوله های فولادی بدون درز و جوش برای اهداف مکانیکی و مهندسی عمومی خودرو
بخش ۷: الزامات خاص لوله های فولادی جوشیده با قوس زیر آب
درخواست ها: برای صنعت خودرو / برای استفاده از ماشین آلات / برای اهداف مکانیکی و مهندسی عمومی
محدوده اندازه: O.D: 508-2020mm W.T:6.3-50mm L:max12000mm
روش تولید:
لوله ها با جوش طولی به صورت پیش ساخته شده توسط یک فرآیند جوش قوس غرق شده خودکار ساخته می شوند.
شرایط تحویل:
لوله ها در شرایط زیر عرضه می شوند:
a) به صورت جوش
ب) اندازه گرم
ج) سرد
| ترکیبات شیمیایی و خواص مکانیکی | ||||||||
| نامگذاری | ترکیبات شیمیایی (تحلیل قوری) | خواص مکانیکی | ||||||
| C | آره | م | P | S | دوباره | Rm | A | |
| حداکثر. | حداکثر. | حداکثر. | حداکثر. | حداکثر. | حداقل | حداقل | حداقل | |
|
| % | % | % | % | % | N/mm2 | N/mm2 | % |
| SAW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 235 | 410 | 22 |
| SAW 5a | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 340 | 490 | 20 |
| NOTE Welding of tubes of these grades does not require special techniques but care should be taken and welding should be carried out in accordance with the guidance given in the appropriate British Standard for welding, به عنوان مثال BS 5135.a عناصر تصفیه دانه می تواند به این درجه به انتخاب سازنده اضافه شود. | ||||||||
| ابعاد لوله های فولادی جوشیده با قوس عمیق | ||||||
| قطر بیرونی | ضخامت | |||||
| حداقل ضخامت | ضخامت های رایج | حداکثر ضخامت | ||||
| mm | mm | mm | mm | mm | mm | mm |
| 508 | 6.3 | 8.0 | 10 | 12.5 |
| 20 |
| 559 | 6.3 | 8.0 | 10 | 12.5 |
| 20 |
| 610 | 6.3 | 8.0 | 10 | 12.5 | 16 | 32 |
| 660 | 6.3 | 8.0 | 10 | 12.5 | 16 | 32 |
| 711 | 7.1 | 8.0 | 10 | 12.5 | 16 | 32 |
| 762 | 7.1 | 10 | 12.5 | 16 |
| 32 |
| 813 | 7.1 | 10 | 12.5 | 16 | 20 | 32 |
| 864 | 7.1 | 10 | 12.5 | 16 | 20 | 32 |
| 914 | 8.0 | 10 | 12.5 | 16 | 20 | 45 |
| 1016 | 8.0 | 12.5 | 16 | 20 | 25 | 50 |
| 1220 | 10 | 12.5 | 16 | 20 | 25 | 50 |
| 1420 | 12.5 | 12.5 | 16 | 20 | 25 | 50 |
| 1620 | 12.5 | 16 | 20 | 25 |
| 50 |
| 1820 | 12.5 | 16 | 20 | 25 |
| 50 |
| 2020 | 12.5 | 16 | 20 | 25 |
| 50 |
| توجه: دیگر قطر های بیرونی و ضخامت ها با توافق بین خریدار و سازنده در دسترس هستند.برای خواص قطعی از جمله جرم در واحد طول،مورد ضمیمه B از BS 6323-1 را ببینید:1982 | ||||||
توجه: درجه فولاد خاص نیز بر اساس درخواست مشتری در دسترس است.
آزمایشات:
آزمایشات خم (شرکت)
قطر میله باید برابر با اندازه ضرب ضخامت قطعات آزمایش باشد.
قطعه آزمایش باید هیچ شکاف یا نقص قابل توجهی نداشته باشد. The opening out of a slight defect due to incomplete root penetration or lack of root fusion need not be considered a cause for rejection provided the defect has sound metal at the back and on each side of it.
در موارد مرزی، آزمایش های بیشتری بر روی قطعات آزمایشی از همان جوش در نزدیکی قطعات آزمایشی اصلی انجام می شود.
نشریاتی که به آنها اشاره شده است:
BS3601لوله های فولادی برای اهداف فشار: فولادی کربن با خواص خاص در دمای اتاق
BS 3602مشخصات لوله ها و لوله های فولادی برای اهداف فشار: فولاد کربن و کربن منگنز با خواص درجه حرارت بالا مشخص شده.
BS 3603مشخصات لوله های فولادی برای اهداف فشار: فولاد کربن و آلیاژ با خواص دمای پایین مشخص شده
BS3604,مشخصات لوله های فولادی برای اهداف فشار: فولاد آلیاژ فیریت با خواص درجه حرارت بالا مشخص شده.
BS3605لوله های فولادی و لوله های فولادی فولادی فولادی فولادی فولادی و لوله های فولادی فولادی فولادی
BS4360مشخصات فولادی ساختاری قابل جوش
BS4848قطعات ساختاری فولادی گرم
BS4848-2،بخش های توخالی
BS5135، جوشکاری قوس فلزی از فولاد کربن و کربن منگنز
BS6323مشخصات لوله های فولادی بدون درز و جوش برای وسایل نقلیه، مکانیک و مهندسی عمومی
BS6323-1الزامات کلی
-
