ماده: | فولاد ضد زنگ آستنیتی فولاد Inconel Tube | مقطع تحصیلی: | TP304، TP316 |
---|---|---|---|
تایپ کنید: | بدون درز و جوش | تولید: | پایان سرد و جوش |
برجسته: | ,,inconel 601 tube |

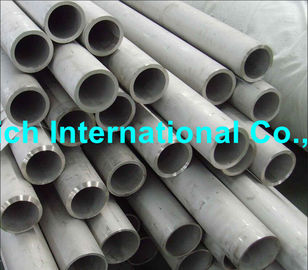

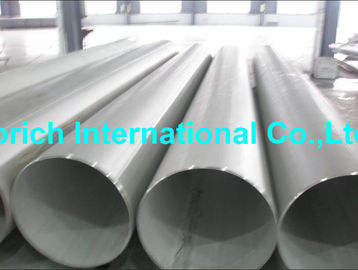

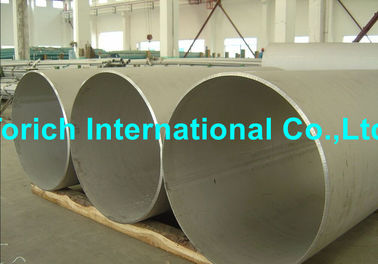

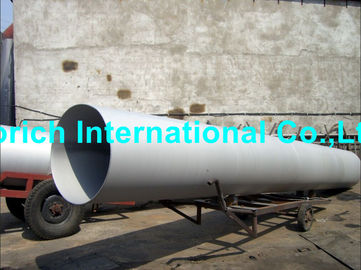

ASTM A688 جوش داده شده لوله های فولادی ضد زنگ Austenitic Feed Heater
محدوده اندازه: OD: 4.0-230mm WT: 1-30mm L: با توجه به نیاز مشتری
شرایط مکانیکی | |||||||||
مقطع تحصیلی: | TP304 | TP304L | TP304LN | TP316 | TP316L | TP316LN | TP316LN | TPXM-29 | TP304N |
UNS | S30400 | S30403 | S30453 | S31600 | S31603 | S31653 | S31653 | S24000 | S30451 |
C حداکثر | 0.08 | 0.035 | 0.035 | 0.080 | 0.035 | 0.035 | 0.035 | 0.08 | 0.080 |
Mn، حداکثر | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 11.5-14.5 | 2.00 |
P حداکثر | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.060 | 0.045 |
S حداکثر | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
سی، حداکثر | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
نیکل | 18.0-20.0 | 18.0-20.0 | 18.0-20.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 | 17.0-19.0 | 18.0-20.0 |
کروم | 8.0-11.0 | 8.0-13.0 | 8.0-12.0 | 11.0-14.0 | 10.0-14.0 | 11.0-14.0 | 11.0-14.0 | 2.3-3.7 | 8.0-18.0 |
مو | ... | ... | ... | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | ... | ... |
نیتروژن | ... | ... | ... | ... | ... | ... | ... | ... | ... |
فلز مس | ... | ... | ... | ... | ... |
مقطع تحصیلی: | TP316N | ... | ... | ... | ... |
UNS | S31651 | N08367 | N08926 | S31254 | S32654 |
C حداکثر | 0.070 | 0.030 | 0.020 | 0.020 | 0.020 |
Mn، حداکثر | 2.00 | 2.00 | 2.00 | 1.00 | 2.0-4.0 |
P حداکثر | 0.045 | 0.040 | 0.030 | 0.030 | 0.030 |
S حداکثر | 0.030 | 0.030 | 0.010 | 0.100 | 0.005 |
سی، حداکثر | 4.8-6.0 | 1.00 | 0.50 | 0.80 | 0.50 |
نیکل | 9.58.0 | 20.0-22.0 | 24.0-26.0 | 19.5-20.5 | 21.0-23.0 |
کروم | 19.0-22.0 | 23.5-25.5 | 19.0-21.0 | 17.5-18.5 | 24.0-25.0 |
مو | 0.30-1.50 | 6.0-7.0 | 6.0-7.0 | 6.0-6.5 | 7.0-8.0 |
نیتروژن | ... | ... | ... | ... | 0.45-0.55 |
فلز مس | ... | ... | ... | 0.30-0.60 |
مورد نیاز تنسیل | ||||||||
درجه و UNS | استحکام کششی min ksi [MPA] | قدرت تولید min ksi [MPA] | طول عمر در 2 دقیقه یا 50 میلی مین٪ | |||||
304، 316 S30400، S31600 | 75 [515] | 30 [205] | 35 | |||||
304L، 316L S30403، S31603 | 70 [485] | 25 [175] | 35 | |||||
XM-29 S24000 | 100 [690] | 55 [380] | 35 | |||||
304N، 316N S30451، S31651 | 80 [550] | 35 [240] | 20 | |||||
304LN، 316LN S30453، S31653 | 75 [515] | 30 [205] | 35 | |||||
N08367 t≤0.187 | 100 [690] | 45 [310] | 30 | |||||
N08367 t> 0.187 | 95 [655] | 45 [310] | 30 | |||||
N08926 | 94 [650] | 45 [310] | 35 | |||||
S31254 t≤0.187 | 100 [690] | 45 [310] | 35 | |||||
S21254 t> 0.187 | 95 [655] | 45 [310] | 35 | |||||
S32654 | 120 [825] | 65 [450] | 40 |
تغییرات مجاز در ابعاد | |||||||||
گروه | اندازه، قطر خارج، در (میلی متر) | تغییرات مجاز در قطر خارج، در [mm] | تغییرات مجاز در WT،٪ | تغییرات قابل قبول در طول برش، در میلی متر بیش از زیر | |||||
1 | تا 1/2 (12.7)، غیر از | ± 0.005 [0.13] | ± 15 | 1/8 [3] | 0 | ||||
2 | 1/2 تا 1 1/2 (12.7 تا 38.1 بدون | ± 0.005 [0.13] | ± 10 | 1/8 [3] | 0 | ||||
3 | 1 1/2 تا 3 1/2 (38.1 تا 88.9 بدون | ± 0.010 [0.25] | ± 10 | 3/16 [5] | 0 | ||||
4 | 3 1/2 تا 5 1/2 (88.9 تا 139.7 بدون | ± 0.015 [0.38] | ± 10 | 3/16 [5] | 0 | ||||
5 | 5 1/2 تا 5 1/2 (139.7 تا 230.2 بدون | ± 0.030 [0.76] | ± 10 | 3/16 [5] | 0 |
