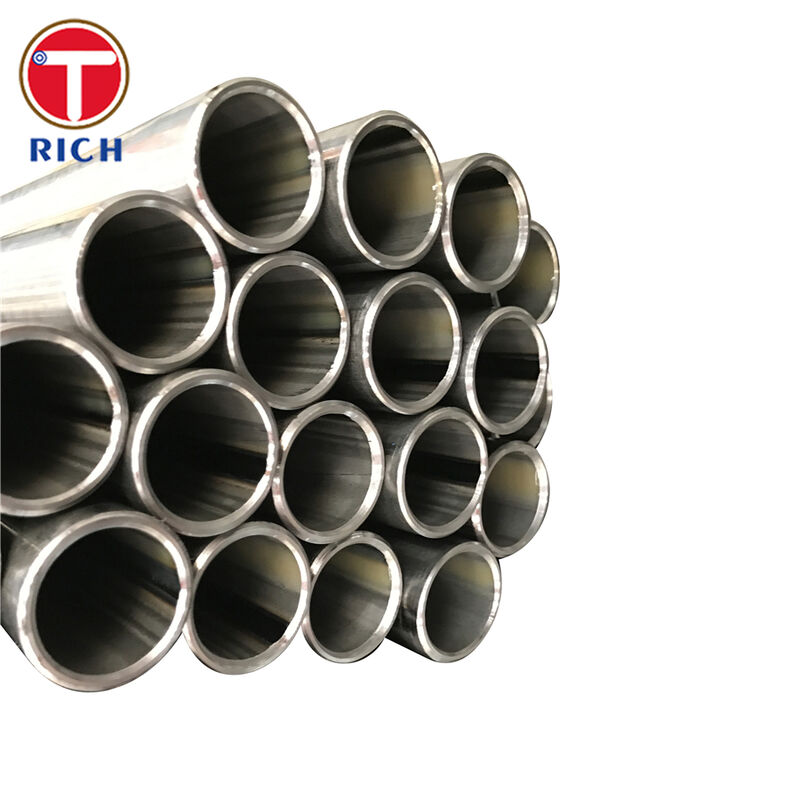

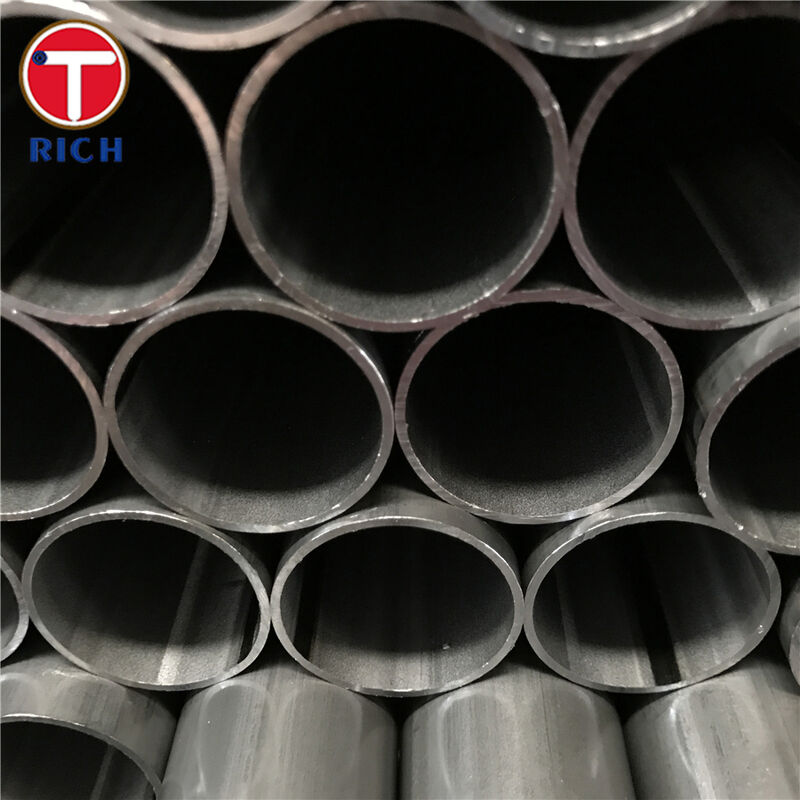

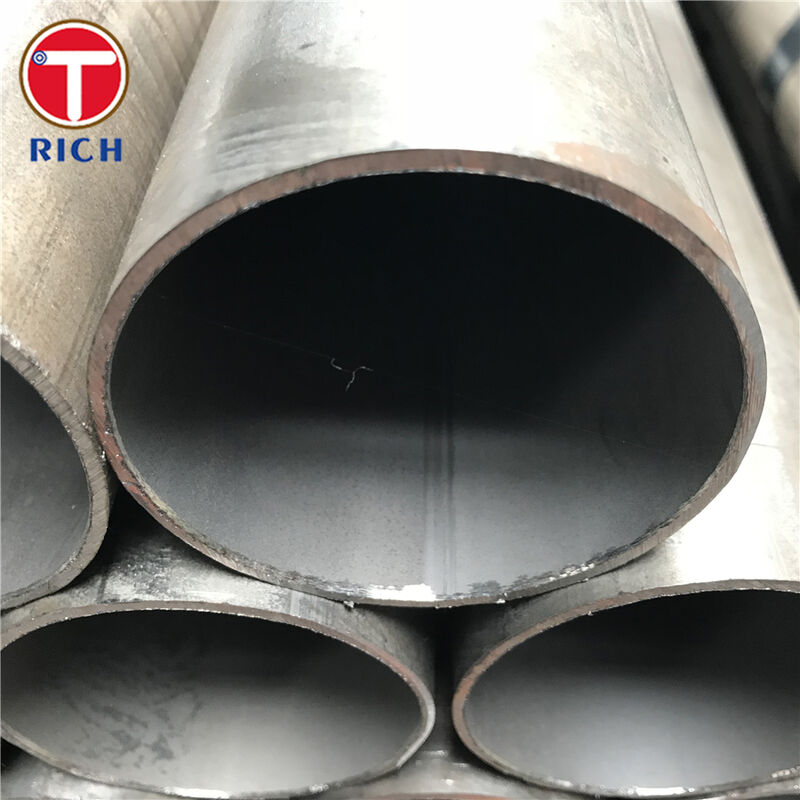

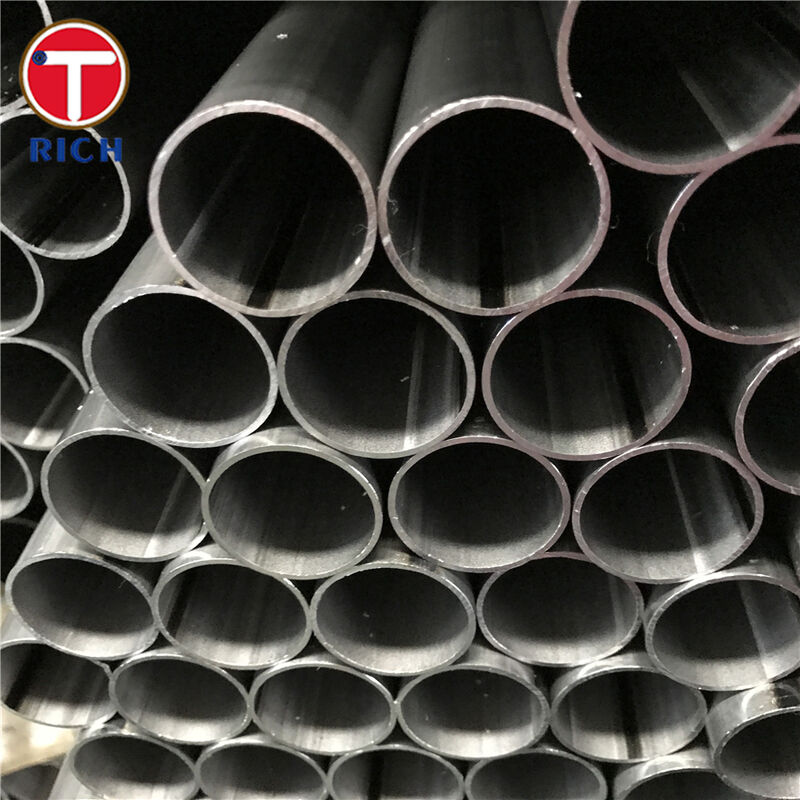

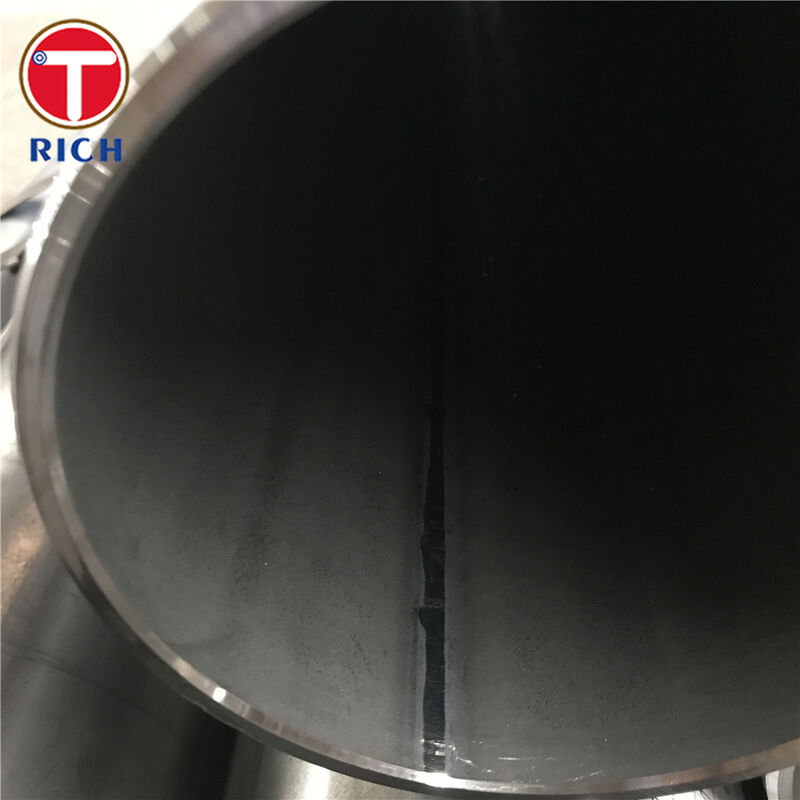

لوله دیگ بخار جوش داده شده با مقاومت الکتریکی ASME SA178 درجه A/D با قطر خارجی 12.7-127 میلی متر برای مبدل های حرارتی
خواص اساسی
محل مبدا:
ژجیانگ/چین
نام تجاری:
TORICH
گواهینامه:
ISO 9001 ISO 14001 TS 16949 EN 10204.3.1
شماره مدل:
SA178
املاک تجاری
حداقل مقدار سفارش:
1 تن
قیمت:
800-1000 USD/Ton
شرایط پرداخت:
L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام
توانایی عرضه:
60000 تن/تن در سال
خلاصه محصول
لوله دیگ بخار با مقاومت الکتریکی جوش داده شده درجه A / درجه D SA178 لوله دیگ بخار با مقاومت الکتریکی جوش داده شده درجه A و درجه D SA178، لولهای از فولاد کربنی با حداقل ضخامت دیواره است که برای لولههای دیگ بخار، لولههای دیگ بخار، لولههای سوپر هیتر و اتصالات ایمنی مشخص شده است. مشخصات ASTM/ASME به ...
جزئیات محصول
برجسته کردن:
لوله فولادی بویلر درجه A SA178
,لوله مبدل حرارتی OD12.7 میلی متر
,لوله مبدل حرارتی درجه D SA178
Material:
فولاد کربن / فولاد کربن منگنز
Standard:
ASME SA178 / ASTM A178
Grade:
درجه A، درجه C درجه D
Production Method:
ERW (مقاومت الکتریکی جوش)
Outside Diameter:
12.7-127 میلی متر
Wall Thickness:
0.9-9.0 میلی متر
Length:
4 تا 12 متر، طول سفارشی موجود است
Straightness:
صافی تجاری، مناسب برای ساخت لوله دیگ بخار
توضیحات محصول
لوله دیگ بخار با مقاومت الکتریکی جوش داده شده درجه A / درجه D SA178
لوله دیگ بخار با مقاومت الکتریکی جوش داده شده درجه A و درجه D SA178، لولهای از فولاد کربنی با حداقل ضخامت دیواره است که برای لولههای دیگ بخار، لولههای دیگ بخار، لولههای سوپر هیتر و اتصالات ایمنی مشخص شده است. مشخصات ASTM/ASME به طور رسمی تنها سه درجه را پوشش میدهد - درجه A، درجه C و درجه D - و محدوده اندازه معمول که تحت این استاندارد عرضه میشود، قطر خارجی 12.7 تا 127 میلیمتر با ضخامت دیواره 0.9 تا 9.1 میلیمتر است. پس از جوشکاری، لولهها در دمای حداقل 900 درجه سانتیگراد عملیات حرارتی میشوند؛ اگر به صورت سرد کشیده شوند، پس از آخرین مرحله کشش سرد، مجدداً در دمای حداقل 650 درجه سانتیگراد عملیات حرارتی میشوند.
مشخصات
| مورد | شرح |
|---|---|
| جنس | فولاد کربنی / فولاد کربن-منگنز |
| استاندارد | ASME SA178 / ASTM A178 |
| درجه | درجه A، درجه D |
| روش تولید | ERW (جوشکاری با مقاومت الکتریکی) |
| قطر خارجی | 12.7-127 میلیمتر |
| ضخامت دیواره | 0.9-9.0 میلیمتر |
| طول | 4-12 متر، طول سفارشی موجود است |
| محدوده تلرانس | مطابق با ASTM A450/A450M و جزئیات سفارش توافق شده |
| صافی | صافی تجاری، مناسب برای ساخت لوله دیگ بخار |
| وضعیت سطح | پس از جوشکاری و عملیات حرارتی، یا پرداخت سرد طبق توافق |
| عملیات حرارتی | پس از جوشکاری: ≥900 درجه سانتیگراد؛ پس از آخرین کشش سرد: ≥650 درجه سانتیگراد |
| شرایط تحویل | شرایط سرد یا عملیات حرارتی شده؛ BK / NBK / GBK / BKS میتواند به عنوان اصطلاحات تحویل کارخانه توافق شود |
| زمان تحویل | 35-45 روز پس از دریافت 30% پیش پرداخت |
ویژگیهای اصلی
- محدوده ابعادی مطابق با مشخصات: استاندارد معمولاً پوشش میدهدقطر خارجی 12.7 تا 127 میلیمتر و ضخامت دیواره 0.9 تا 9.1 میلیمتر، که دقیقاً همان باند ابعادی است که اکثر خریداران برای لولههای دیگ بخار بستهبندی شده و بخشهای سوپر هیتر استفاده میکنند.
- عملیات حرارتی پس از جوشکاری کنترل شده: تمام لولههای SA178 پس از جوشکاری در دمای 900 درجه سانتیگراد یا بالاتر عملیات حرارتی میشوند، که یک الزام اساسی برای پایداری منطقه جوش و قابلیت اطمینان در سرویس است. محصول کشیده شده سرد نیاز به عملیات حرارتی اضافی در 650 درجه سانتیگراد یا بالاتر پس از آخرین مرحله کشش دارد.
- کلاسهای استحکام متمایز شده به وضوح: درجه A دارای حداقل استحکام کششی 325 مگاپاسکال و استحکام تسلیم 180 مگاپاسکال است، در حالی که درجه D برای 485 مگاپاسکال کششی و 275 مگاپاسکال تسلیم مشخص شده است، که به خریداران انتخاب مستقیمی بین لولههای کمکربن اقتصادی و لولههای کربن-منگنز با استحکام بالاتر میدهد.
- تأیید اجباری جوش و شکلپذیری: مشخصات نیازمند تست کششی، مسطحسازی، فلنج، مسطحسازی معکوس، و تست هیدرواستاتیک یا غیرمخرب الکتریکی است؛ این امر به ویژه برای لولههای دیگ بخار ERW که در آن یکپارچگی جوش اولویت خرید است، اهمیت دارد.
مزایای ما
- یکپارچگی جوش کنترل شده و قابل تأیید است، نه فرض شده
خریداران حرفهای لولههای دیگ بخار ERW معمولاً ابتدا بر کیفیت جوش تمرکز میکنند. SA178 با الزامات تست مسطحسازی، مسطحسازی معکوس، فلنج، و تست هیدرواستاتیک یا غیرمخرب الکتریکی به این نگرانی پاسخ میدهد، در حالی که تولیدکنندگان معتبر لولههای دیگ بخار ERW نیز بر شکلدهی کنترل شده و جوشکاری فرکانس بالا برای کیفیت جوش پایدار تأکید دارند. - انتخاب درجه برای تطابق با شرایط سرویس عملی است
خریداران اغلب میپرسند که آیا باید درجه A یا درجه D را نقل کنند. درجه A گزینه کمکربن با استحکام کمتر برای سرویس استاندارد دیگ بخار است، در حالی که درجه D یک درجه کربن-منگنز با استحکام کششی و تسلیم قابل توجهی بالاتر است. این به تیمهای تدارکات اجازه میدهد تا درجه لوله را با تقاضای فشار و دما تطبیق دهند به جای اینکه همه خطوط را بیش از حد مشخص کنند. - زبان بازرسی را میتوان به وضوح در سفارش خرید نوشت
نگرانی رایج دیگر این است که آیا لولههای ERW با پوشش بازرسی کافی عرضه میشوند. تحت SA178/A450، سفارشات خرید میتوانند به صراحت تست هیدرواستاتیک یا غیرمخرب الکتریکی را الزامی کنند و در صورت نیاز، آنالیز محصول اضافی یا تست خرد کردن را نیز شامل شوند. این امر دامنه QA را برای قفل کردن در RFQها، بررسی MTC و پذیرش نهایی آسانتر میکند.
استانداردهای اجرایی
- ASTM: ASTM A178/A178M — لولههای دیگ بخار و سوپر هیتر از فولاد کربنی و فولاد کربن-منگنز جوش داده شده با مقاومت الکتریکی.
- ASME: ASME SA178 — پذیرش کد دیگ بخار و مخزن تحت فشار از مشخصات مواد A178 برای کاربردهای کد.
- EN: EN 10216-2 / EN 10217-2 — استانداردهای لوله دیگ بخار و لوله دمای بالا برای اهداف فشار که اغلب به عنوان سیستمهای مرجع اروپایی برای کاربردهای مشابه استفاده میشوند.
- JIS: JIS G3461 — لولههای فولادی کربنی برای دیگهای بخار و مبدلهای حرارتی.
- GB: GB/T 3087 — لولههای فولادی بدون درز برای دیگهای بخار با فشار کم و متوسط؛ که معمولاً در چین برای مقایسه کاربرد مورد استناد قرار میگیرد.
- GOST: سیستمهای لوله دیگ بخار GOST معمولاً به طور جداگانه بر اساس پروژه مشخص میشوند؛ معادل بودن باید بر اساس شیمی، استحکام، مسیر فرآیند و دامنه بازرسی تأیید شود نه صرفاً نام درجه.
کاربرد
کویلهای اکونومایزر دیگ بخار آبی — درجه A معمولاً برای بخشهای لوله اکونومایزر استاندارد که در آن بهرهوری هزینه و سرویس انتقال حرارت قابل اعتماد مورد نیاز است، انتخاب میشود، در حالی که درجه D زمانی مناسبتر است که طراحی به یک لوله دیگ بخار ERW کربن-منگنز قویتر تحت تقاضای مکانیکی بالاتر نیاز داشته باشد.
ترکیب شیمیایی
| درجه | استاندارد | C (%) | Si (%) | Mn (%) | P (%) | S (%) |
|---|---|---|---|---|---|---|
| درجه A | ASTM/ASME A/SA178 | 0.06-0.18 | — | 0.27-0.63 | ≤0.035 | ≤0.035 |
| درجه C | ASTM/ASME A/SA178 | ≤0.35 | — | 0.80 حداکثر | ≤0.035 | ≤0.035 |
| درجه D | ASTM/ASME A/SA178 | ≤0.27 | ≥0.10 | 1.00-1.50 | ≤0.030 | ≤0.015 |
| A192 | ASTM/ASME A/SA192 | 0.06-0.18 | ≤0.25 | 0.27-0.63 | ≤0.035 | ≤0.035 |
| STB340 | JIS G3461 | ≤0.18 | ≤0.35 | 0.30-0.60 | ≤0.035 | ≤0.035 |
خواص مکانیکی
| درجه | استاندارد | استحکام کششی (MPa) | استحکام تسلیم (MPa) | ازدیاد طول (%) |
|---|---|---|---|---|
| درجه A | ASTM/ASME A/SA178 | ≥325 | ≥180 | ≥35 |
| درجه C | ASTM/ASME A/SA178 | ≥415 | ≥255 | ≥30 |
| درجه D | ASTM/ASME A/SA178 | ≥485 | ≥275 | ≥30 |
| A192 | ASTM/ASME A/SA192 | ≥325 | ≥180 | ≥35 |
| STB340 | JIS G3461 | ≥340 | ≥175 | ≥35* |
س: آیا شما شرکت تجاری هستید یا تولید کننده؟
پاسخ: تولید کننده، همچنین میتوانیم تجارت کنیم.
س: زمان تحویل شما چقدر است؟
پاسخ: به طور کلی، اگر کالا در انبار موجود باشد 10-15 روز است، یا اگر کالا در انبار موجود نباشد 30-40 روز است،
بستگی به مقدار دارد.
س: آیا نمونه ارائه میدهید؟ رایگان است یا اضافی؟
پاسخ: بله، ما میتوانیم نمونه را به صورت رایگان ارائه دهیم اما هزینه حمل و نقل را باید پرداخت کنید.
س: شرایط پرداخت شما چیست؟
پاسخ: پرداخت≤2000 دلار، 100% پیش پرداخت. پرداخت>=2000 دلار، 30% T/T پیش پرداخت، مانده قبل از حمل و نقل.
اگر سوال دیگری دارید، لطفاً با من تماس بگیرید.
