فولاد کربنی فلنج گردن جوشکاری غیر آلیاژی ASME B16.5
جزئیات محصول
فلنج گردن جوش فولاد کربن
,فلنج گردن جوشکاری غیر آلیاژی
,فلنج لوله گردن جوش ASME B16.5
ASME B16.5 فلنج گردن جوش
فلنج گردن جوش ASME B16.5 باید با انتهای مربع قطع شده در صورتی که ضخامت دیواره کمتر از 5 میلی متر باشد، و انتهای منحنی صاف در صورتی که ضخامت دیواره از 5 میلی متر تا 22 میلی متر باشد، مجهز باشد.یا پایان مخلوط جبهه ای که ضخامت دیواره بیش از 22 میلی متر باشد. پایان های جوشکاری پشت باید مطابق با الزامات ASME B16 پردازش شوند.25ابعاد و تحمل های کج صاف و کج مرکب در دو نقشه زیر نشان داده شده است.ضخامت دیوار t باید مطابق با نیاز به ضخامت دیوار لوله های مجاور باشد.در قسمت بالای شیب، یک چهره ریشه با عرض f 2 میلی متر باید با تحمل ± 1 میلی متر ماشینکاری شود.
ابعاد:فلج های ANSI، ASME، BS، DIN، EN 1092-1 و غیره
استانداردها:ANSI B165، ANSI B16.47 سری A و B، MSS SP44، ASA، API-605، AWWA، نقشه های سفارشی
کلاس:150 پوند، 300 پوند، 600 پوند، 900 پوند، 1500 پوند، 2500 پوند، استاندارد DIN ND-610، 16، 25، 40 و غیره
اندازه:1/8′′ NB تا 48′′ NB
نوع صورت فلنج:صورت صاف (FF) ، صورت بلند (RF) ، مفصل نوع حلقه ای (RTJ)
EN 1092-1نوع 01, EN 1092-1 نوع 02, EN 1092-1 نوع 05, EN 1092-1 نوع 11 فلنج
DIN:DIN2527، DIN2566، DIN2573، DIN2576، DIN2641، DIN2642، DIN2655، DIN2656، DIN2627، DIN2628، DIN2629، DIN2631، DIN2632، DIN2633، DIN2634، DIN2635، DIN2636، DIN2637، DIN2638، DIN2673
ANSI:ANSI B165، ANSI B16.47، MSS SP44، ANSI B16.36، ANSI B16.48
بليط:BS4504 ، BS4504 ، BS1560 ، BS10
ابعاد و وزن
| اندازه | D | T | G | t |
|---|---|---|---|---|
| نصف اینچ | 95 | 14.3 | 34.9 | 7.0 |
| 3/4" | 115 | 15.9 | 42.9 | 7.0 |
| 1" | 125 | 17.5 | 50.8 | 7.0 |
| 1-1/4" | 135 | 20.7 | 63.5 | 7.0 |
| 1-1/2" | 155 | 22.3 | 73.0 | 7.0 |
| 2 " | 165 | 25.4 | 92.1 | 7.0 |
| ۲/۲ اینچ | 190 | 28.6 | 104.8 | 7.0 |
| 3 سانتی متر | 210 | 31.8 | 127.0 | 7.0 |
| 3-1/2" | 230 | 35.0 | 139.7 | 7.0 |
| 4" | 275 | 38.1 | 157.2 | 7.0 |
| 5" | 330 | 44.5 | 185.7 | 7.0 |
| 6" | 355 | 47.7 | 215.9 | 7.0 |
| 8" | 420 | 55.6 | 269.9 | 7.0 |
| 10" | 510 | 63.5 | 323.8 | 7.0 |
| 12" | 560 | 66.7 | 381.0 | 7.0 |
| 14" | 605 | 69.9 | 412.8 | 7.0 |
| 16 اینچ | 685 | 76.2 | 469.9 | 7.0 |
| 18" | 745 | 82.6 | 533.4 | 7.0 |
| 20" | 815 | 88.9 | 584.2 | 7.0 |
| 22" | 870 | 95.2 | 641.4 | 7.0 |
| 24" | 940 | 101.6 | 692.2 | 7.0 |

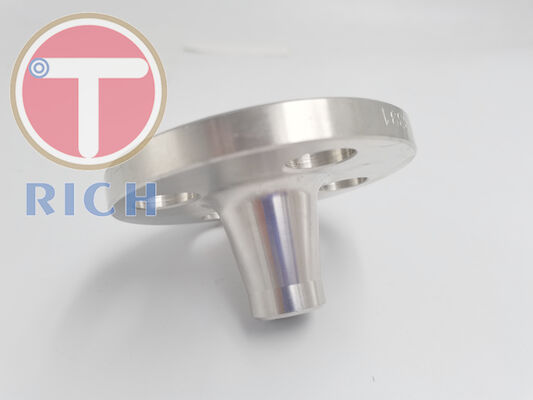

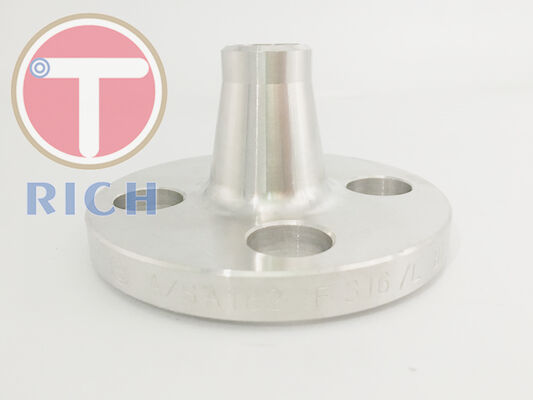

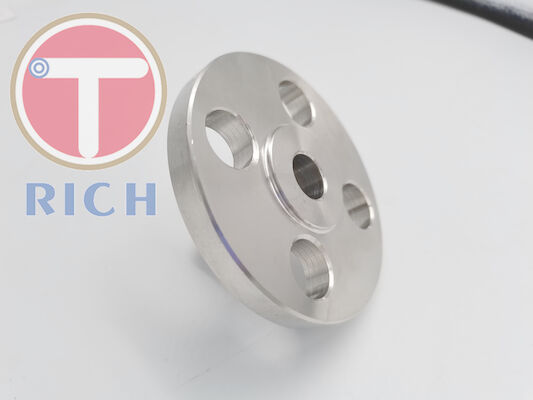

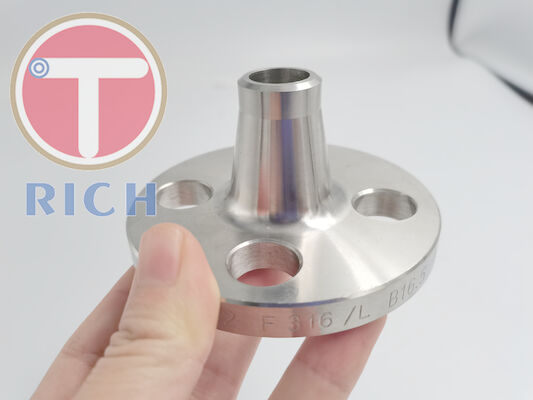

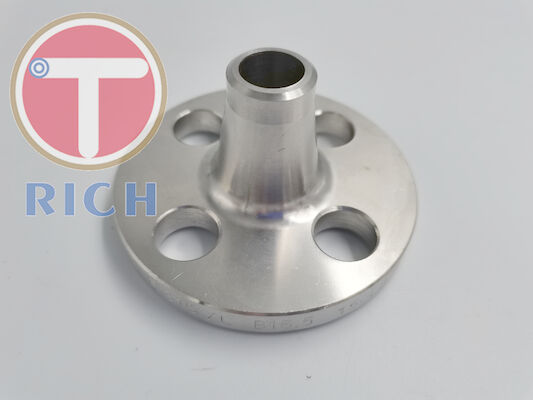

عکس های محصول:
معرفی شرکت:
بسته بندی و تحویل:
سوالات عمومی:
سوال: شما شرکت تجاری یا تولید کننده هستید؟
A: ما یک تولید کننده حرفه ای از مواد لوله های فولادی هستیم.
سوال: زمان تحویل شما چقدر است؟
A: به طور کلی 7-14 روز طول می کشد اگر کالاها در انبار باشند یا 30-60 روز اگر هیچ انبار وجود نداشته باشد، این به طور عمده به مقدار بستگی دارد.
س: آیا شما نمونه های رایگان را ارائه می دهید؟
جواب: بلهما می تونیم نمونه رو به صورت رایگان ارائه بدیم ولی باید هزینه حمل و نقل رو پرداخت کنیم.
سوال: شرايط پرداخت شما چيست؟
الف:پرداخت <=1000USD، 100٪ پیش پرداخت>=1000USD، 30٪ T / T پیش پرداخت، تعادل قبل از ارسال.
اگر سوال دیگری دارید، لطفاً با ما تماس بگیرید.
-
