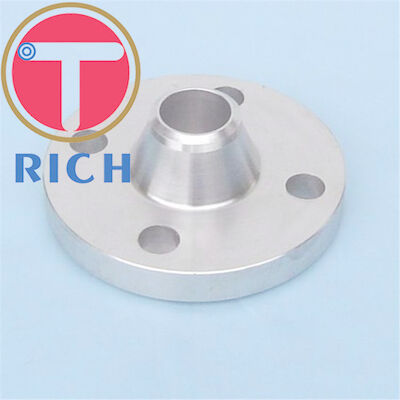

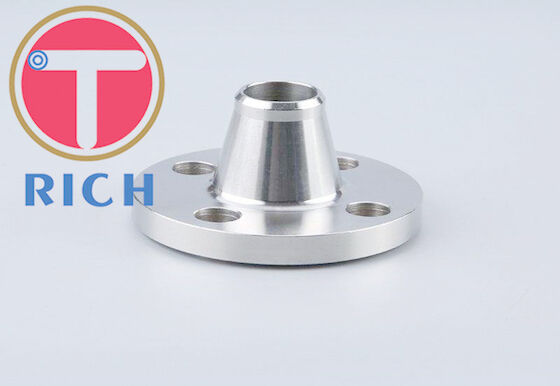

فلنج غیر آلیاژی گردن بلند ANSI ASME B16.5 B16.47

ANSI ASME B16.5 B16.47 FLANGES LONG WELDING DECKS LWN FLANGE

گردن های جوش داده شده(LWN)که معمولاً به آن نازل گفته می شود ، معمولاً با برشهای مربع ساخته می شوند تا جای لوله را بگیرند ، تا اینکه به لوله جوش داده نشوند.به همین دلیل ، گردن های جوش طولانی فاقد سوراخ شدن برنامه هستند.یک فلنج گردن جوش معمولی دارای یک آمادگی جوش در انتهای گردن برای جوشکاری تا لوله مطابق است ، در حالی که فلنج های گردن جوش بلند یا "نازل" به منظور استفاده با مخزن یا مونتاژ جایگزین ، در انتهای آن مربع برش خورده است .برنامه ریزی سوراخ های فلنج گردن جوش بلند (شامل بشکه های سنگین نیست) همان اندازه اسمی فلنج است.به عنوان مثال ، در یک LWN 2 اینچی ، اندازه سوراخ نیز 2.00 اینچ خواهد بود.

مشخصات استاندارد فلنج گردن با جوش بلند

• تایپ کنید فلنج گردن جوش بلند (RFLWN)
• اندازه ½ ”(15 NB) تا 48 ″ (1200NB)
• کلاس 150 LBS ، 300 LBS ، 600 LBS ، 900 LBS ، 1500 LBS ، 2500 LBS ، DIN Standard ND-6،10 ، 16 ، 25 ، 40 و غیره
• DIN DIN2527 ، DIN2566 ، DIN2573 ، DIN2576 ، DIN2641 ، DIN2642 ، DIN2655 ، DIN2656 ، DIN2627 ، DIN2628 ، DIN2629 ، DIN 2631 ، DIN2632 ، DIN2633 ، DIN2634 ، DIN2635 ، DIN2636 ، DIN2637 ، DIN2638 ،
• لیسانس BS4504 ، BS4504 ، BS1560 ، BS10
• اطلاع دادن SORF ، WNRF ، BLRF ، SWRF ، اتصال LAP ، رزوه ، کاهش ، عینک و غیره
• استاندارد ANSI B16.5 ، ANSI B16.47 ، ANSI B16.36 ، ANSI B16.48 ، BS 4504 ، EN1092 ، UNI 2277/2278 ، DIN ، JIS ، SABS1123 ، GOST-12820
• پوشش / درمان سطح رنگ ضد زنگ ، رنگ سیاه روغنی ، زرد شفاف ، اندود روی ، گالوانیزه سرد و گرم
• نوع اتصال صورت حلقه ای ، صورت مشترک ، دور صورت ، صورت برجسته ، صورت صاف ، زن-مرد بزرگ ، زن-مرد کوچک ، بزرگ ، زبان و شیار ، زبان کوچک و شیار
• نوع صورت فلنج Flat Face (FF) ، Raise Face (RF) ، Ring Joint (RJT)
• ابعاد ANSI B16.5 ، ANSI B16.47 سری A & B ، MSS SP44 ، ASA ، API-605 ، AWWA ، نقشه های سفارشی

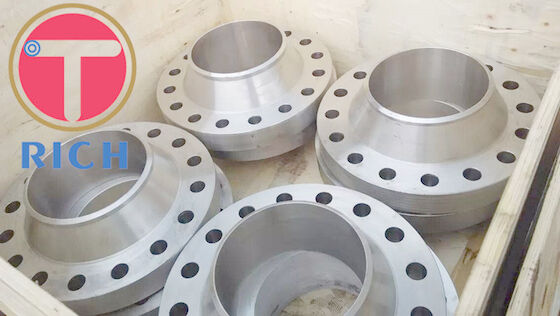

• بسته بندی بدون تخته سه لا / پالت یا کیف Fumigate یا Fumigate
• کاربرد / برنامه ها میدان نفتی ، دریایی ، سیستم آب ، کشتی سازی ، گاز طبیعی ، برق ، پروژه های لوله و غیره

مواد ، استانداردها و درجه های بلند گردن فلنج

• فولاد ضد زنگ فلنج گردن جوش بلند ASTM A 182 ، A 240 F 304 ، 304L ، 304H ، 316 ، 316L ، 316Ti ، 310 ، 310S ، 321 ، 321H ، 317 ، 347 ، 347H ، 904L
• فلنج گردن جوش بلند استیل دوبلکس ASTM / ASME A / SA 182 F 44 ، F 45 ، F51 ، F 53 ، F 55 ، F 60 ، F 61
• فلنج گردن جوش بلند Super Duplex ASTM / ASME A / SA 182 F 44 ، F 45 ، F51 ، F 53 ، F 55 ، F 60 ، F 61
• آلیاژهای نیکل فلنج گردن جوش بلند ASTM SB564، SB160، SB472، SB162 - نیکل 200 (شماره UNS N02200) ، نیکل 201 (شماره UNS N02201) ، Monel 400 (شماره UNS N04400) ، Monel 500 (شماره UNS N05500) ، Inconel 800 (شماره UNS) N08800) ، Inconel 825 (شماره UNS N08825) ، Inconel 600 (UNS No. N06600) ، Inconel 625 (شماره UNS N06625) ، Inconel 601 (شماره UNS N06601) ، Hastelloy C 276 (شماره UNS N10276) ، آلیاژ 20 (شماره UNS N08020)
• آلیاژهای مس فلنج گردن بلند ASTM SB 61، SB62، SB151، SB152 - شماره UNS C 70600 (Cu-Ni 90/10) ، C 71500 (Cu-Ni 70/30) ، UNS No. C 10100 ، 10200 ، 10300 ، 10800 ، 12000 ، 12200
• آلیاژهای فلنج گردن بلند آلیاژ 20 ، آلیاژ C ، آلیاژ C276 ، آلیاژ B2
• فلنج گردن جوش بلند فولاد با درجه حرارت پایین ASTM A350 LF2 ، LF3 ، LF6
• فلنج گردن جوش بلند ASTM A694 F42 ، F52 ، F60 ، F65 ، F70
• فلنج گردن جوش بلند استیل کربن ASTM / ASME A / SA 105 ASTM / ASME A 350 ، ASTM A 181 LF 2 / A516 Gr.70 A36، A694 F42، F46، F52، F60، F65، F706
• آلیاژ فلنج گردن جوش بلند ASTM / ASME A / SA 182 & A 387 F1 ، F5 ، F9 ، F11 ، F12 ، F22 ، F91
