لوله فولادی آلیاژی نیکل مس تبخیر پیشرفته U 125MPa
جزئیات محصول
125MPa لوله فولادی آلیاژی
,125MPa لوله نیکل مس
,لوله فولادی آلیاژی C71500
لوله‌های U مس-نیکل C71500 ASTM B111 با تبخیر افزوده – حداقل استحکام تسلیم 125 مگاپاسکال

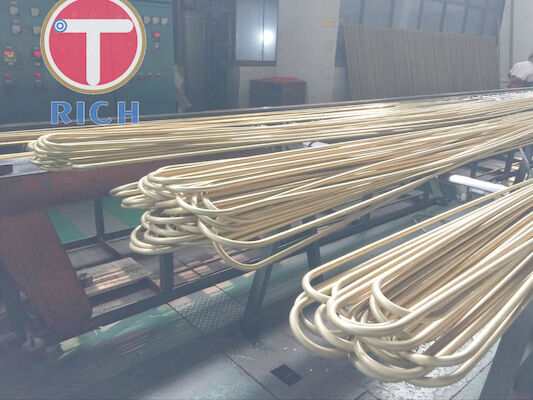

لوله‌های U مس-نیکل C71500 با تبخیر افزوده، لوله‌های انتقال حرارت مسی-نیکلی بدون درز 70/30 هستند که برای اواپراتورها، کندانسورها و سایر تجهیزات تبادل حرارت پوسته و لوله در نظر گرفته شده‌اند. آلیاژ C71500 حاوی 29.0-33.0% نیکل با افزودن کنترل شده آهن است و در حالت آنیل شده O61، طبق الزامات ASTM B111، حداقل استحکام کششی 360 مگاپاسکال و حداقل استحکام تسلیم 125 مگاپاسکال را دارد. ASTM B111 لوله‌های کندانسور و مبدل حرارتی مسی و آلیاژ مسی بدون درز تا قطر خارجی 80 میلیمتر را پوشش می‌دهد.
برای لوله U با تبخیر افزوده، لوله پایه طبق الزامات ASTM B111/B111M تولید می‌شود، در حالی که شعاع خم U، طول پای صاف، پروفیل افزوده، طول انتهای غیر افزوده و تلرانس‌های ابعادی برای بخش افزوده باید در نقشه لوله تایید شده توسط خریدار مشخص شود. C71500 از نظر فنی یک آلیاژ مس-نیکل است تا یک گرید فولاد آلیاژی.
مشخصات
| مورد | مشخصات |
|---|---|
| محصول | لوله‌ی U تبخیر افزوده بدون درز |
| جنس | آلیاژ مس-نیکل |
| استاندارد | ASTM B111/B111M |
| گرید UNS | C71500 |
| نوع آلیاژ | مس-نیکل 70/30 |
| فرآیند تولید | بدون درز، کشیده شده سرد، آنیل شده، خم شده به شکل U |
| قطر خارجی | تا 80 میلیمتر طبق ASTM B111؛ اندازه‌های رایج پروژه مطابق با نقشه تولید می‌شوند |
| ضخامت دیواره | معمولاً 0.5-3.4 میلیمتر، بسته به OD و مشخصات پروژه |
| طول | 1-12 متر، قابل تنظیم |
| شعاع خم U | طبق نقشه خریدار |
| طول پای صاف | طبق طراحی مبدل حرارتی |
| تلرانس OD | طبق جدول ابعادی ASTM B111؛ تلرانس بسته به OD و ضخامت دیواره متغیر است |
| تلرانس ضخامت دیواره | طبق جدول ابعادی ASTM B111 |
| صافی | بخش‌های صاف طبق ASTM B111 / الزامات خرید توافق شده کنترل می‌شوند |
| وضعیت سطح | صاف، تمیز، عاری از عیوب مضر؛ هندسه سطح افزوده طبق نقشه تایید شده |
| تنش‌زدایی | آنیل شده O61؛ در صورت مشخص شدن، HR50 کشیده شده و تنش‌زدایی شده موجود است |
| استحکام کششی O61 | ≥360 مگاپاسکال |
| استحکام تسلیم O61 | ≥125 مگاپاسکال |
| الزامات انبساط | افزایش 30% در OD اصلی برای C71500 O61 |
| اندازه دانه آنیل شده | 0.010-0.045 میلیمتر |
| بازرسی غیر مخرب | بازرسی جریان گردابی از هر لوله؛ تست هیدرواستاتیک یا پنوماتیک ممکن است طبق مجاز استاندارد مشخص شود |
ASTM B111 فرآیندهای تولید از جمله اکستروژن، کشش، آنیل کردن، صاف کردن و برش را مشخص می‌کند و کنترل‌های بازرسی شیمیایی، مکانیکی، عملکردی و غیر مخرب را الزامی می‌داند.
ویژگی‌های اصلی
1. حداقل استحکام تسلیم تعریف شده 125 مگاپاسکال
C71500 در حالت آنیل شده O61 دارای حداقل استحکام کششی 360 مگاپاسکال و حداقل استحکام تسلیم 125 مگاپاسکال است که با روش 0.5% افزایش تحت بار مشخص شده توسط ASTM B111 اندازه‌گیری می‌شود. این ترکیب استحکام کافی را ضمن حفظ انعطاف‌پذیری مورد نیاز برای عملیات انبساط لوله و خم U فراهم می‌کند.
2. شیمی کنترل شده مس-نیکل 70/30
C71500 حاوی 29.0-33.0% Ni، 0.40-1.0% Fe، حداکثر 1.0% Mn، حداکثر 1.0% Zn و حداکثر 0.05% Pb است، با مس به عنوان باقیمانده. محتوای کنترل شده نیکل و آهن به ویژه زمانی که لوله با آب دریا یا سایر محیط‌های خنک‌کننده حاوی کلراید کار می‌کند، مرتبط است.
3. قابلیت انبساط 30% در حالت O61
ASTM B111 انبساط 30% قطر خارجی لوله اصلی را برای C71500 آنیل شده مشخص می‌کند. این یک پارامتر پذیرش مهم برای لوله‌هایی است که باید متعاقباً به صورت مکانیکی در یک صفحه لوله منبسط شوند.
4. ساختار دانه بازبلور شده کنترل شده
برای لوله C71500 آنیل شده، ASTM B111 بازبلور شدن یکنواخت و کامل را با اندازه دانه متوسط بین 0.010 و 0.045 میلیمتر الزامی می‌کند. ساختار دانه مطابق با ASTM E112 به صورت میکروسکوپی ارزیابی می‌شود.
5. بازرسی جریان گردابی فردی
هر لوله ASTM B111 ملزم به انجام بازرسی جریان گردابی است مگر اینکه یک تست فشار جایگزین مجاز مشخص شده باشد. ASTM E243 روش بازرسی الکترومغناطیسی را برای تشخیص ناپیوستگی‌هایی که می‌تواند بر عملکرد سرویس لوله تأثیر بگذارد، ارائه می‌دهد.
مزایای ما
1. کنترل عملکرد انبساط صفحه لوله
یکی از نگرانی‌های اصلی تولیدکنندگان کندانسور و اواپراتور این است که آیا لوله می‌تواند بدون ترک خوردگی، سخت شدن بیش از حد کار، یا آب‌بندی ناهمگون در صفحه لوله منبسط شود.
برای لوله C71500 O61، کنترل مواد بر اساس حداقل خواص مکانیکی ASTM B111 یعنی استحکام کششی 360 مگاپاسکال و استحکام تسلیم 125 مگاپاسکال، همراه با الزامات انبساط 30% مشخص شده است. ساختار دانه آنیل شده نیز در محدوده 0.010-0.045 میلیمتر کنترل می‌شود. این پارامترها معیارهای پذیرش عینی را قبل از ورود لوله‌ها به عملیات مونتاژ صفحه لوله فراهم می‌کنند.
2. بازرسی کل طول لوله قبل از ساخت
ناپیوستگی‌های طولی کوچک، عیوب کششی و نقص‌های دیواره موضعی نگرانی‌های مهم خرید هستند زیرا یک لوله نشتی می‌تواند پس از راه‌اندازی مبدل نیاز به خاموشی یا مسدود کردن داشته باشد.
هر لوله می‌تواند تحت بازرسی جریان گردابی مطابق با ASTM B111 و ASTM E243 قرار گیرد. تست هیدرواستاتیک یا پنوماتیک نیز در صورت لزوم قابل مشخص شدن است. سوابق بازرسی، شناسایی حرارت، تجزیه و تحلیل شیمیایی، نتایج ابعادی و داده‌های خواص مکانیکی را می‌توان برای قابلیت ردیابی در مستندات تست آسیاب گنجاند.
3. ابعاد خم U و سطح افزوده توسط نقشه کنترل می‌شوند
ASTM B111 لوله بدون درز پایه را تعریف می‌کند اما یک هندسه جهانی برای سطوح تبخیر افزوده یا خم‌های U تمام شده تعیین نمی‌کند. به همین دلیل، تولید باید از یک نقشه فنی تایید شده که OD، ضخامت دیواره، ارتفاع و گام افزوده، طول انتهای صاف، شعاع خم U، فاصله پایه‌ها، نقاط مماس، طول کلی توسعه یافته و تلرانس‌های ابعادی را تعریف می‌کند، کنترل شود.
این امر از در نظر گرفتن هندسه افزوده به عنوان یک الزام عمومی ASTM B111 جلوگیری می‌کند و معیارهای بازرسی قابل اندازه‌گیری را برای تولیدکننده مبدل حرارتی برای درج لوله، مونتاژ بسته و موقعیت‌یابی صفحه لوله فراهم می‌کند.
استانداردهای اجرا
| سیستم استاندارد | استاندارد/مرجع قابل اجرا | دامنه |
|---|---|---|
| ASTM | ASTM B111/B111M | لوله‌های کندانسور، اواپراتور و مبدل حرارتی مسی و آلیاژ مسی بدون درز |
| ASME | ASME SB-111 | مشخصات مواد تجهیزات تحت فشار بر اساس الزامات ASTM B111 |
| EN | EN 12451 | لوله‌های مسی آلیاژی گرد بدون درز برای مبدل‌های حرارتی |
| JIS | JIS H3300 | لوله‌ها و تیوب‌های مسی آلیاژی بدون درز |
| GB | GB/T 8890 | لوله‌های مسی آلیاژی بدون درز برای کندانسورها و مبدل‌های حرارتی |
| GOST | استانداردهای GOST برای لوله‌های کندانسور مس-نیکل باید بر اساس آلیاژ مشخص شده و الزامات ابعادی انتخاب شوند | معادل سازی خاص قرارداد مورد نیاز است |
کاربرد
بسته لوله اواپراتور تقطیر آب دریا چند اثره
لوله‌های U تبخیر افزوده C71500 می‌توانند در بسته لوله یک اواپراتور تقطیر آب دریا چند اثره استفاده شوند. ماده پایه مس-نیکل یکپارچگی لازم لوله انتقال حرارت را فراهم می‌کند، در حالی که سطح تبخیر افزوده مساحت انتقال حرارت مؤثر را افزایش می‌دهد و جوشش مبرد یا سیال فرآیند را در سمت طراحی شده لوله ترویج می‌کند.
برای این کاربرد، نقشه خرید باید طول بخش افزوده، بخش انتهای صاف مورد نیاز برای انبساط صفحه لوله، شعاع خم U، فاصله پایه‌ها، بیضی بودن مجاز پس از خم شدن و الزامات بازرسی را تعریف کند.
ترکیب شیمیایی
| گرید UNS | مس | نیکل شامل کبالت | آهن | منگنز | روی | حداکثر سرب | آلومینیوم | آرسنیک | کروم / سایر |
|---|---|---|---|---|---|---|---|---|---|
| C71500 | باقیمانده | 29.0-33.0 | 0.40-1.0 | حداکثر 1.0 | حداکثر 1.0 | 0.05 | — | — | — |
| C70600 | باقیمانده | 9.0-11.0 | 1.0-1.8 | حداکثر 1.0 | حداکثر 1.0 | 0.05 | — | — | — |
| C71640 | باقیمانده | 29.0-32.0 | 1.7-2.3 | 1.5-2.5 | حداکثر 1.0 | 0.05 | — | — | حداکثر 0.06 کربن؛ حداکثر 0.03 گوگرد |
| C72200 | باقیمانده | 15.0-18.0 | 0.50-1.0 | حداکثر 1.0 | حداکثر 1.0 | 0.05 | — | — | 0.30-0.70 کروم؛ حداکثر 0.03 سیلیسیوم؛ حداکثر 0.03 تیتانیوم |
| C68700 | 76.0-79.0 | — | حداکثر 0.06 | — | باقیمانده | 0.07 | 1.8-2.5 | 0.02-0.06 | — |
خواص مکانیکی
| گرید UNS | تنش‌زدایی | وضعیت | حداقل استحکام کششی | حداقل استحکام تسلیم | حداقل ازدیاد طول |
|---|---|---|---|---|---|
| C71500 | O61 | آنیل شده | 360 مگاپاسکال | 125 مگاپاسکال | در جدول استحکام کششی ASTM B111 مشخص نشده است |
| C70600 | O61 | آنیل شده | 275 مگاپاسکال | 105 مگاپاسکال | در جدول استحکام کششی ASTM B111 مشخص نشده است |
| C71640 | O61 | آنیل شده | 435 مگاپاسکال | 170 مگاپاسکال | در جدول استحکام کششی ASTM B111 مشخص نشده است |
| C72200 | O61 | آنیل شده | 310 مگاپاسکال | 110 مگاپاسکال | در جدول استحکام کششی ASTM B111 مشخص نشده است |
| C68700 | O61 | آنیل شده | 345 مگاپاسکال | 125 مگاپاسکال | در جدول استحکام کششی ASTM B111 مشخص نشده است |
س: آیا شما شرکت تجاری هستید یا تولید کننده؟
پاسخ: تولید کننده، همچنین می‌توانیم تجارت کنیم.
س: زمان تحویل شما چقدر است؟
پاسخ: به طور کلی، اگر کالا در انبار باشد 10-15 روز است، یا اگر کالا در انبار نباشد 30-40 روز است،
بسته به مقدار است.
س: آیا نمونه ارائه می‌دهید؟ رایگان است یا اضافی؟
پاسخ: بله، ما می‌توانیم نمونه را به صورت رایگان ارائه دهیم اما باید هزینه حمل و نقل را پرداخت کنید.
س: شرایط پرداخت شما چیست؟
پاسخ: پرداخت≤2000 دلار، 100% پیش پرداخت. پرداخت>=2000 دلار، 30% T/T پیش پرداخت، مانده قبل از حمل و نقل.
اگر سوال دیگری دارید، لطفاً با من تماس بگیرید.
-
