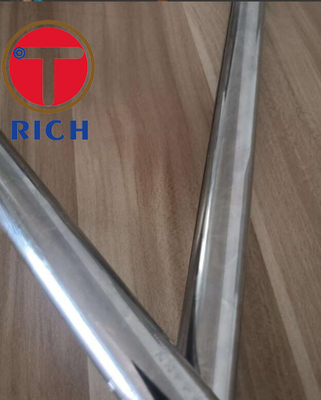

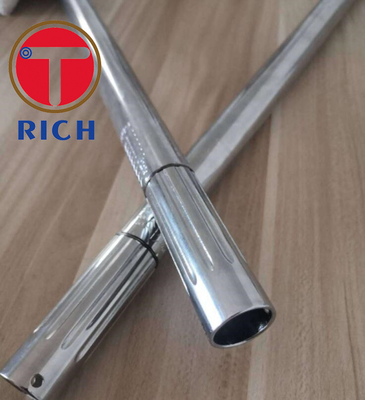

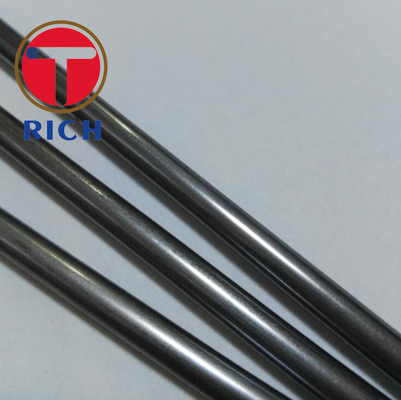

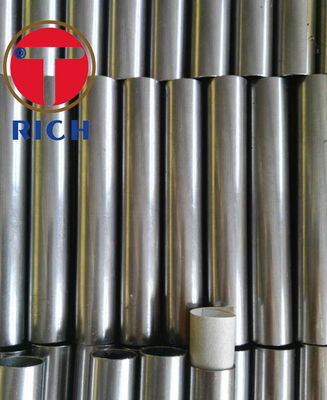

فنر پنوماتیک DIN 2393 لوله فولادی دقیق
جزئیات محصول
لوله فولادی دقیق
,لوله بدون درز دقیق
لوله های فولادی دقیق و جوشیده شده برای بهار های پنوماتیک
عجله کنعقب:
استاندارد:DIN 2393 EN10305 ASTM A519 GOST 5005 -82 DIN2394 JIS-G3445 DIN2391 BS6323 GOST8734-75
IS3074 ASTM A513
مواد:St37.2 St44.2 St52.3 و غیره
شرایط تحویل:NA،بدون درمان گرمایی
شرح:
راست بودن≤0.5mm/1m
گردی≤0.5
محدوده OD:محدوده 15-200mm WT: 0.8-16mm
تحمل OD:+/-0.06mm WT: ((+/-0.03)
سطح شناسایی:≤0.4μm
ویژگی: دقت بالا، سطح سوراخ داخلی خوب
| مواد | St37.2 St44.2 St52.3 و غیره |
| روش تولید | دقت جوش |
| شرایط تحویل | BK,BKW,BKS,GBS,NBK |
| تست | DIN 2393 |
درجه بندی و مقایسه
| استاندارد های DIN:DIN 2393 | استاندارد EN:EN 10305-2 | استاندارد های UNI:UNI 7946 |
| RSt 342 | E195 | Fe320 |
| 37 استارت2 | E235 | Fe360 |
| 52 طبقه3 | E355 | Fe490 |
انحرافات مرزی DIN 2393 برای قطر لوله های گرمایش شده
| ضخامت دیواره T | انحرافات مرزی برای قطر D |
| 0.05 D و بالاتر | همانطور که در جدول 2 مشخص شده است. |
| بالاتر از 0.05D | 1.5 برابر مقادیر جدول 2 |
| بالاتر از 0.025 | دو برابر مقادیر جدول 2 |
انحرافات مرزی برای قطر داده شده در جدول 2 اجازه می دهد تا تخمدان و برای سرد پایان Hare BK و سرد
در شرایط نرم BKW تمام شده است.
کاربرد:

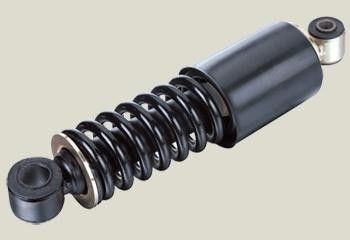

چنگال جلویی موتور ، پوسته بیرونی موتور ، سیلندر خفیف کننده ضربه خودرو ، پوشش گرد و غبار ، خفیف کننده ضربه خودرو
مخزن، مخزن گاز یخچال
فرآیند تولید: بازرسی ورودی مواد، درمان سطح، بازرسی رولینگ سرد، کار پیشگیری از زنگ
انبارگاه
اطلاعات نسبی استاندارد:
این استاندارد ابعاد لوله های فولادی دقیق و جوشیده را مشخص می کند و باید در ترکیب با
در قسمت ۲۳۹۳ که شرایط فنی تحویل مربوطه را بیان می کند، اندازه های ترجیح داده شده در جدول ۲ ذکر شده است:
عمدتا در مهندسی مکانیک و خودرو استفاده می شود.
در صورتی که لوله های فولادی با ابعاد مشخص شده در این استاندارد باید با شرایط فنی تحویل مطابقت داشته باشند
در زیر بند 1.2 از داین 2393 قسمت 2 ذکر شده است، آنها باید در درجه کیفیت C سفارش داده شوند.
نامگذاری:
نام گذاری یک لوله فولادی دقیق جوشیده شده، ساخته شده از فولادی St52-3، با قطر بیرونی D 18mm و یک قطر داخلی
قطر D1 13mm (ID13) ،پاک شده سرد (سخت) ((BK):
لوله DIN 2393-St52-3 BK 18XID13
نام گذاری یک لوله فولادی دقیق جوشیده شده، ساخته شده از فولادی St52-3، با قطر بیرونی D 18mm و ضخامت دیوار
T، از 2.5mm، سرد به پایان رسید (سخت) به عنوان مثال:
لوله DIN 2393-St52-3 BK 18X2.5
تعیین یک لوله فولادی دقیق جوشیده شده، ساخته شده از فولادی St52-3، با قطر بیرونی،D 13mm و ضخامت دیوار
T، از 2.5mm، سرد به پایان رسید (سخت) به عنوان مثال:
لوله DIN 2393-St52-3 BK 13X2.5
نام گذاری یک لوله فولادی دقیق جوشیده شده، ساخته شده از فولادی St37.8، درجه مقدار C، با قطر بیرونی،D 25mm و ضخامت دیوار
T، از 1.5mm، نرمال شده (NBK) ، مطابق با شرایط تحویل فنی مشخص شده در DIN171777:
لوله DIN 2393 -C-25x1.5-DIN17177-St37.8 NBK
-
