نام محصول: | لوله تیتانیوم | تایپ کنید: | بدون درز |
---|---|---|---|
ماده: | Gr1 , Gr2 , Gr3 , Gr5 , Gr7 و غیره ، | استاندارد: | ASTM B338 |
کاربرد: | دیگ بخار ، صنعتی و غیره ، | طول: | به درخواست مشتری |
انتقال: | اقیانوس ، هوا | مدت تحویل: | FOB / CFR / CIF |
شرایط تحویل: | + C ، + A | گواهی: | MTC EN10204.3.1 |
برجسته: | ,,structural steel square tubing |

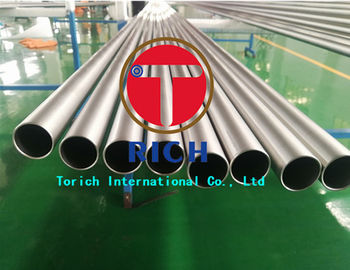

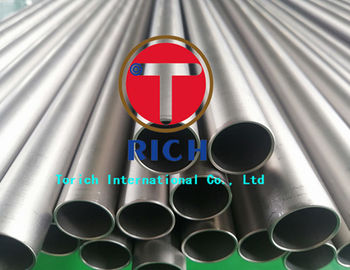

لوله بدون درز تیتانیوم ASTM B338 Gr2 برای مبدلهای حرارتی
1. درجه:
Gr1، Gr2، Gr3، Gr5، Gr7، Gr9، Gr12، Gr16،
TA0، TA1، TA2، TA9، TA10،
BT1-00 ، BT1-0 ، Ti-6Al-4V (TC4) ، Ti-5Al-2.5Sn (TA7)
2. ابعاد
قطر بیرونی: 6-65 میلی متر
ضخامت دیواره: 0.3-5 میلی متر
حداکثر طول: 15m برای 20m بدون درز برای جوش داده شده
اندازه منظم:
19 * 1.2 mm 19 * 1.5mm
25.4 میلی متر 38 میلی متر 32 میلی متر
اندازه خاص 19 * 3.3 میلی متر
3. استاندارد:
ASTM B338 / SB861، ASTM SB338 / SB861، EN10204
4. گواهینامه:
ISO9001 ، PED ، DNV
روش تولید:
نورد سرد
برنامه کاربردی:
صنعتی ، تبادل گرما ، کندانسور ، پزشکی ، شیمیایی ، روغن ، ورزش ، دوچرخه ،
هوافضا و هوانوردی ، آب شیرین کن آب دریا ، نیروگاه و غیره
تیتانیوم و آلیاژهای آن خواص بسیار خوبی دارند که عمدتا در جنبه های زیر تجسم می یابد:
1. استحکام بالا. آلیاژ تیتانیوم از استحکام بالایی برخوردار است ، استحکام کششی آن 686 - 1176 مگاپاسکال است ، و چگالی آن فقط در حدود 60٪ از فولاد است ، بنابراین مقاومت خاص آن بسیار زیاد است.
2. سختی بالا. سختی HRC آلیاژ تیتانیوم (به عنوان آنیل شده) 38-32 است.
3. مدول کم الاستیسیته. مدول الاستیک آلیاژ تیتانیوم (به صورت آنیل) 1.078 * 10-1.176 * 10MPa است که تقریباً نیمی از فلز و استیل ضدزنگ است.
4- عملکرد عالی در دماهای بالا و پایین. در دمای بالا ، آلیاژ تیتانیوم هنوز هم می تواند خواص مکانیکی خوبی را حفظ کند ، مقاومت در برابر حرارت آن بسیار بیشتر از آلیاژ آلومینیوم است و دامنه دمای کار آن گسترده تر است. در حال حاضر ، دمای کاری نوع جدید آلیاژ تیتانیوم مقاوم در برابر حرارت می تواند به 550-600 درجه سانتیگراد برسد. در دمای پایین ، مقاومت آلیاژ تیتانیوم نسبت به دمای معمولی بالاتر است و از مقاومت خوبی برخوردار است. آلیاژ تیتانیوم در دمای پایین -25 درجه سانتیگراد دارد همچنین در 3 درجه سانتیگراد نیز مقاومت خوبی را حفظ می کند.
5- تیتانیوم از مقاومت در برابر خوردگی قوی برخوردار است. تیتانیوم می تواند فیلم اکسید تیتانیوم نازک و فشرده ای را روی سطح تیتانیوم در هوا زیر 550 درجه سانتیگراد تشکیل دهد ، بنابراین مقاومت در برابر خوردگی آن نسبت به بیشتر فولادهای ضد زنگ در محیط های اکسید کننده مانند جو ، آب دریا ، اسید نیتریک و اسید سولفوریک و قوی بهتر است. قلیایی
الزامات شیمیایی
ترکیب بندی ٪ | |||||||
عناصر | Gr 1 | Gr 2 | گر 3 | 7 گرم | گرم 9 | 11 گرم | Gr 12 |
حداکثر N | 0.03 | 0.03 | 0.05 | 0.03 | 0.03 | 0.03 | 0.03 |
حداکثر C | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 |
حداکثر | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |
حداکثر | 0.20 | 0.30 | 0.30 | 0.30 | 0.25 | 0.20 | 0.30 |
ای حداکثر | 0.18 | 0.25 | 0.35 | 0.25 | 0.15 | 0.18 | 0.25 |
آل | 2.5-3.5 | ||||||
V | 2.0-3.0 | ||||||
پی دی اف | 0.12-0.25 | 0.12-0.25 | |||||
مو | 0.2-0.4 | ||||||
نیکل | 0.6-0.9 | ||||||
هر کدام حداکثر حداکثر است | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
حداکثر مانده باقیمانده | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
تی | تعادل | تعادل | تعادل | تعادل | تعادل | تعادل | تعادل |
الزامات کششی
مقطع تحصیلی | استحکام کششی | قدرت بازده | کشیدگی |
ماما | ماما | در 2 یا 50 میلی متر دقیقه | |
1 بازپخت | 240 | 170-310 | 24 |
2 آنیل | 345 | 275-450 | 20 |
3 آنیل | 450 | 380-550 | 18 |
7 آنیل | 345 | 275-450 | 20 |
9 کار سرد + SR | 860 | 725 دقیقه | 10 |
9 آنیل | 620 | 483 دقیقه | 15 |
11 آنیل | 240 | 170-310 | 24 |
12 آنیل | 483 | 345 دقیقه | 18 |
13Anealing | 275 | 170 دقیقه | 24 |
14Anealing | 410 | 275 دقیقه | 20 |
15Anealing | 483 | 380 دقیقه | 18 |
16Anealing | 345 | 275-450 | 20 |
17Anealing | 240 | 170-310 | 24 |
18 کار سرد + SR | 860 | 725 | 10 |
18 پخت و پز | 620 | 483 | 15 |
26 | 345 | 275-450 | 20 |
27 | 240 | 170-310 | 24 |
28 | 620 | 483 | 15 |
30 | 345 | 275-450 | 20 |
31 | 450 | 380-550 | 18 |
33 | 345 | 275-450 | 20 |
34 | 450 | 380-550 | 18 |
35 | 895 | 828 دقیقه | 5 |
36 | 450 | 410-655 | 10 |
