استاندارد: | ASTM B161 | ماده: | آلیاژ نیکل ضد زنگ |
---|---|---|---|
کاربرد: | مبدلهای حرارتی و خازن ها | شکل: | لوله های خم گرد، U |
برجسته: | ,,large diameter stainless steel tube |

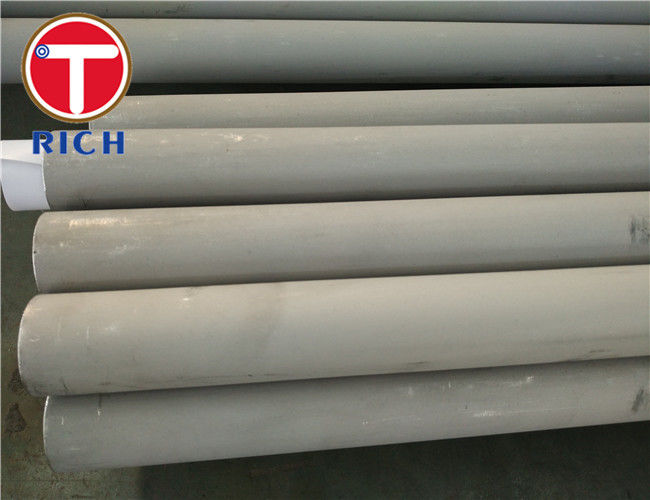

لوله فولادی ضد زنگ 2 اینچ برای مبدلهای حرارتی / خنک کننده 304 316
درجه: UNS N02200، UNS N02201
تولید: سرد کار می کند، داغ کار می کند
محدوده اندازه: OD: 6-127mm WT: 1-30mm L: با توجه به نیاز مشتری
جدول 2 مورد نیاز شیمیایی | ||||||||||||
ترکیب شیمیایی | ترکیب بندی، ٪ | |||||||||||
عنصر | نیکل (UNS N02200) | نیکل کم کربن (UNS N02201) | ||||||||||
نیکل، دقیقه ای | 99.00 | 99.00 | ||||||||||
Cu | 0.25 | 0.25 | ||||||||||
آهن | 0.40 | 0.40 | ||||||||||
Mn، حداکثر | 0.35 | 0.35 | ||||||||||
C حداکثر | 0.15 | 0.02 | ||||||||||
سی، حداکثر | 0.35 | 0.35 | ||||||||||
S حداکثر | 0.01 | 0.01 |
شرایط تحویل:
نمادها | انواع شرایط تحویل | شرایط سطح |
HFD | گرمای داغ با حرارت بالا درمان می شود، از بین می رود | تمیز فلزی |
CFD | گرمای خنک به پایان رسید، خالص شده | تمیز فلزی |
CFA | خنک به پایان رسید | متالیکی روشن است |
CFG | گرما به پایان رسید سرد، زمین | در زمین متمایز روشن، نوع و درجه خشگی باید در زمان تحقیق و نظم توافق شود |
CFP | گرمای خنک به پایان رسید، جلا داده شده | به لحاظ متالیک جلا، نوع و درجه زبری در زمان بررسی و نظم توافق شده است |
یک ترکیب از شرایط مختلف ممکن است در زمان تحقیق و نظم توافق شود ب نمادها مختصات نوع شرایط است. به عنوان مثال: CDF = C قدیمی F incial D escaled c پرس و جو و سفارش باید نشان دهد که آیا نیاز زبری به داخل یا خارج از کشور اعمال می شود سطح لوله خارجی، یا داخلی و خارجی |
نوع 1: لوله پیچی
اندازه : OD: 0.23 '' - 80 '' (5.8-2032 میلی متر)
WT: 0.01 '' - 1.125 '' (0.25-28 میلی متر)
اندازه ANSI / ASME زیر،
NPS : 1/8 '' - 80 '' SCH: 5 / 5s، 10 / 10s، 20 / 20s، 40 / 40s، 80 / 80s، 120 / 120s، 160 / 160s acc. به ANSI B36.19 / 36.10
اندازه استاندارد دیگر برای انتخاب آماده است.
طول : با توجه به درخواست مشتریان.
استاندارد : JIS DIN GB BS ASTM (ASME) و غیره
پایان سطح : Annealed، لهستانی، Brush و غیره
کاربرد : برای ساخت و ساز حمل و نقل مایع و گاز و ماشینکاری.
بسته بندی : موارد تخته سه لا یا بسته نرم افزاری.
نوع دو: لوله یخ زده روشن
اندازه : OD محدوده: 6-50.8mm WT محدوده: 0.71-3.68mm طول: 6-24m
استاندارد: ASTM A249، EN 10217-7 و غیره
روش فرآیند : جوش داده شده، نورد گرم.
سطح سرخ شدن : برنز براق (BA)، ترشی، براق شدن (BA) و لهستانی
بسته بندی : موارد تخته سه لا یا بسته نرم افزاری.
برنامه های کاربردی: لوله های فولادی مبدل های حرارتی و خازن ها
مکانیک و بازرسی:
تست تنش
خواص کششی
تست هیدرواستاتیک یا تست الکتریکی غیر مخرب
تجزیه و تحلیل شیمیایی
الزامات تکمیلی:
تست سختی S1
آزمون تنش S2
S3 آزمون غیر تخريبي
گزارش آزمون S4
مدارک مذکور:
استانداردهای ASTM:
ASTM A370 روش های آزمون و تعاریف برای تست های مکانیکی محصولات فولادی
ASTM E30 روش های آزمون برای شیمیایی Anaysis فولاد، آهن، آهن باز شونده
و فرفورژه
ASTM E 59 تمرین برای نمونه برداری از فولاد و آهن برای تعیین ترکیب شیمیایی
استانداردهای نظامی:
MIL-STD-129 علامت گذاری برای حمل و نقل و ذخیره سازی
MIL-STD-163 آماده سازی محصولات فولاد برای حمل و نقل و ذخیره سازی
استاندارد فدرال:
فدرال رزرو Std شماره 123 علامت گذاری برای حمل و نقل
