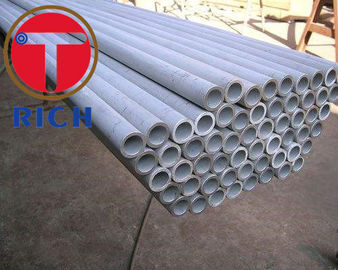

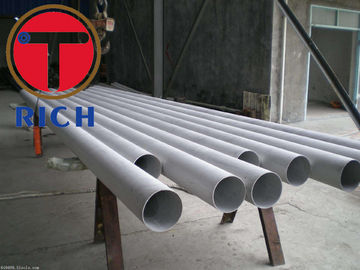

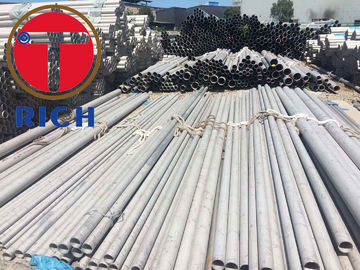

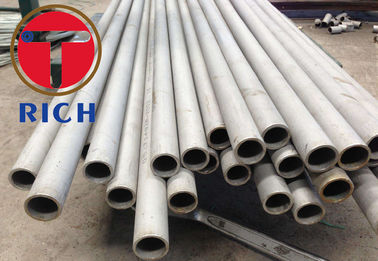

304 316 لوله فولادی ضد زنگ آستنیتی جوش داده شده برای بویلر / مبدل حرارتی
جزئیات محصول
,
,stainless tube steel
ASTM A249 304 316 لوله فولادی فولادی آستنیتیکی برای دیگ ها / مبادله گرما
اندازه:
OD: 1/8 اینچ (3.2mm) تا 5 اینچ (127mm)
WT: 0.015 تا 0.320 اینچ (0.4 تا 8.1 میلی متر)
درجه:
TP304H، TP309H، TP310H، TP316H، TP312H، TP347H و TP348H.
TP304، TP309S، TP310S، TP310Cb، TP316, TP321, TP347, TP348
برای کار با دمای بالا مانند برای سوپر هیتر و ری هیتر
کاربرد:
دیگ بخار، سوپر هیتر، مبادله گرما، لوله های تهویه کننده
فولاد ضد زنگ آستنیتیک، کاربردهای خدمات دمایی، کاربردهای دمای بالا
تولید:
لوله ها از فولاد صاف با یک فرآیند جوش خودکار بدون اضافه کردن فلز پرکننده ساخته شده اند.
پس از جوش و قبل از درمان حرارتی نهایی، لوله ها بر روی جوش و فلز معمولی یا در فلز جوش سرد کار می کنند
آزمایش و بازرسی:
آزمون تنش
آزمایش صاف شدن
آزمایش فلنج
آزمون خم کردن عقب
آزمایش سختی
آزمایش الکتریکی هیدروستاتیک یا غیر مخرب
اندازه دانه
جدول 1 ترکیب شیمیایی (تحلیل گداخته) از فولاد مقاوم به خوردگی استنیتیک،در درصد از جرم (در ادامه)
| درجه فولاد | C حداکثر | آره | م | P حداکثر | S حداکثر | N | Cr | ک | مو | Nb | نه | تو | سایر محصولات | ||
| نام فولاد | تعداد فولاد | ||||||||||||||
| X2CrNi18-9 | 1.4307 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015ب | ≤0.11 | 17.50 تا 1950 | - | - | - | 8.00 تا 1000c | - | - | |
| X2CrNi19-11 | 1.4306 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015ب | ≤0.11 | 18.00 تا 2000 | - | - | - | 10.00 تا 1200d | - | - | |
| X2CrNiN18-10 | 1.4311 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | 0.12-022 | 17.00 تا 1950 | - | - | - | 8.50 تا 1150 | - | - | |
| X5CrNi18-10 | 1.4301 | 0.07 | ≤1.00 | ≤2.00 | 0.040 | 0.015ب | ≤0.11 | 17.00 تا 1950 | - | - | - | 8.00 تا 1050 | - | - | |
| X6CrNiTi18 -10 | 1.4541 | 0.08 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | - | 17.00 تا 1900 | - | - | - | 9.00 تا 1200d | 5xC به 0.70 | - | |
| X6CrNiNb18 -10 | 1.4550 | 0.08 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | - | 17.00 تا 1900 | - | - | 10xC به 1.00 | 9.00 تا 1200d | - | - | |
| X1CrNi25-21 | 1.4335 | 0.020 | ≤0.25 | ≤2.00 | 0.025 | 0.010 | ≤0.11 | 24.00 تا 2600 | - | ≤0.20 | - | 20.00 تا 2200 | - | - | |
| X2CrNiMo17-12-2 | 1.4404 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015ب | ≤0.11 | 16.50 تا 1850 | - | 2.00تا 2.50 | - | 10.00 تا 1300e | - | - | |
| X5CrNiMo17-12-2 | 1.4401 | 0.07 | ≤1.00 | ≤2.00 | 0.040 | 0.015ب | ≤0.11 | 16.50 تا 1850 | - | 2.00تا 2.50 | - | 10.00 تا 1300 | - | - | |
| X1CrNiMoN 25-22-2 | 1.4466 | 0.020 | ≤0.70 | ≤2.00 | 0.025 | 0.010 | 0.10 تا 0.16 | 24.00 تا 2600 | - | 2.00تا 2.50 | - | 21.00 تا 2300 | - | - | |
| X6CrNiMoTi 17-12-2 | 1.4571 | 0.08 | ≤1.00 | ≤2.00 | 0.040 | 0.015ب | - | 16.50 تا 1850 | - | 2.00تا 2.50 | - | 10.50 تا 1350c | 5xC به 0.70 | - | |
| X6CrNiMoNb 17-12-2 | 1.4580 | 0.08 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | - | 16.50 تا 1850 | - | 2.00تا 2.50 | 10xC-1.00 | 10.50 تا 1350 | - | - | |
| X2CrNiMoN 17-13-3 | 1.4429 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | 0.12تا 0.22 | 16.50 تا 1850 | - | 2.00تا 3.00 | - | 11.00 تا 1400d | - | - | |
| X3CrNiMo17 -13-3 | 1.4436 | 0.05 | ≤1.00 | ≤2.00 | 0.040 | 0.015ب | ≤0.11 | 16.50 تا 1850 | - | 2.00تا 3.00 | - | 10.50 تا 1300d | - | - | |
| X2CrNiMo18-14-3 | 1.4435 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015ب | ≤0.11 | 17.00 تا 1900 | - | 2.00تا 3.00 | - | 12.50 تا 1500 | - | - | |
| X2CrNiMoN17 -13-5 | 1.4439 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | 0.12تا 0.22 | 16.50 تا 1850 | - | 4.00تا 5.00 | - | 12.50 تا 1450 | - | - | |
| درجه فولاد | C حداکثر | آره | م | P حداکثر | S حداکثر | N | Cr | ک | مو | Nb | نه | تو | سایر محصولات | ||
| نام فولاد | نام فولاد | ||||||||||||||
| X1NiCrMoCu 31-27-4 | 1.4563 | 0.020 | ≤0.70 | ≤2.00 | 0.030 | 0.010 | ≤0.11 | 26.00 تا 2800 | 0.70 به 1.50 | 3.00 به 4.00 | - | 30.00 به 32.00 | - | - | |
| X1NiCrMoCu 25-20-5 | 1.4539 | 0.020 | ≤0.70 | ≤2.00 | 0.030 | 0.010 | ≤0.15 | 19.00 تا 2100 | 1.20 به 2.00 | 4.00 به 5.00 | - | 24.00 به 26.00 | - | - | |
| X1CrNiMoCuN 20-18-7 | 1.4547 | 0.020 | ≤0.70 | ≤1.00 | 0.030 | 0.010 | 0.18 تا 0.25 | 19.50 تا 2050 | 0.50 به 1.00 | 6.00 به 7.00 | - | 17.50 به 18.50 | - | - | |
| X1NiCrMoCuN 25-20-7 | 1.4529 | 0.020 | ≤0.50 | ≤1.00 | 0.030 | 0.010 | 0.15 تا 0.25 | 19.00 تا 2100 | 0.50 به 1.50 | 6.00 به 7.00 | - | 24.00 به 26.00 | - | - | |
| X2NiCrAlTi32-20 | 1.4558 | 0.030 | ≤0.70 | ≤1.00 | 0.020 | 0.015 | - | 20.00 تا 2300 | - | - | - | 32.00 به 35.00 | 8x ((C+N) به صفر60 | ال:0.15 به صفر45 | |
گزینه 3:درصدی از گوگرد از 0.015% تا 0.030% مشخص شده است..
| |||||||||||||||
الزامات اضافی
S1 - لوله های گرم شده بدون فشار
S2 - حداقل لوله های دیواری
S3- آزمایش فشار زیر آب هوا
S4 - تصفیه گرمی ثبات بخش
S5 - لوله های غیر صاف
S6 - آزمایش خوردگی بین دانه
S7 - آزمایش تجزیه جوش
S8 - کاربردهای ویژه
S9 - تست اضافی لوله های جوشنده بر اساس درخواست ASME
مدارک ارجاع داده شده:
استانداردهای ASTM:
روش های ASTM A262 برای تشخیص حساسیت به حمله بین دانه ای در فولاد های فولادی استنیتیک
مشخصات ASTM A480/ A480M برای الزامات عمومی برای صفحه، ورق و نوار فولاد ضد زنگ و مقاوم به گرما
مشخصات ASTM A1016/ A1016M برای الزامات عمومی برای فولاد آلیاژ فرریت، فولاد آستنیت و لوله های فولاد ضد زنگ
E 112 روش های آزمایش برای تعیین اندازه متوسط دانه
E213 تمرین برای بررسی فوق صوتی لوله ها و لوله های فلزی
E273 تمرین برای بررسی فوق صوتی منطقه جوش لوله و لوله های جوش خورده
E527 روش شماره گذاری فلزات و آلیاژها (UNS)
-
