لوله های فلزی آلومینیومی نوع G با قفل فلزی مکانیکی برای طراحی حرارتی گسترده و سازگاری لوله های پایه گسترده
خواص اساسی
محل مبدا:
ژجیانگ/چین
نام تجاری:
TORICH
شماره مدل:
ASTM A179
املاک تجاری
حداقل مقدار سفارش:
1 تن
قیمت:
USD 800-1000 Ton
شرایط پرداخت:
L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام
توانایی عرضه:
60000 تن / سال
خلاصه محصول
لوله های آلومینیومی پره دار نوع G برای مبدل های حرارتی صنعتی لوله های پره دار آلومینیومی نوع G برای مبدل های حرارتی صنعتی لولههای پرهدار آلومینیومی نوع G، لولههای پرهدار با جاسازی مکانیکی هستند که برای انتقال حرارت کارآمد از سمت هوا در مبدلهای حرارتی صنعتی طراحی شدهاند. نوار باله آلومینیومی به ...
جزئیات محصول
برجسته کردن:
,
,heat exchanger tubes
Base Tube Material:
فولاد کربن، فولاد آلیاژی، فولاد ضد زنگ یا آلومینیوم
Fin Material:
آلومینیوم؛ آلیاژهای معمولی باله صنعتی شامل 1060 و 1100 می باشد
Common Base Tube Standards:
ASTM A106/A53، ASTM/ASME SA210، ASTM A213، ASTM A179/A192
Base Tube Outside Diameter:
12 میلی متر-219 میلی متر
Base Tube Wall Thickness:
1.2 میلی متر-6.0 میلی متر
Fin Height:
8 میلی متر-30 میلی متر
Fin Thickness:
0.8 میلی متر-3.0 میلی متر
Fin Pitch:
2.0 میلی متر-20 میلی متر
توضیحات محصول
لوله های آلومینیومی پره دار نوع G برای مبدل های حرارتی صنعتی
لوله های پره دار آلومینیومی نوع G برای مبدل های حرارتی صنعتی
لولههای پرهدار آلومینیومی نوع G، لولههای پرهدار با جاسازی مکانیکی هستند که برای انتقال حرارت کارآمد از سمت هوا در مبدلهای حرارتی صنعتی طراحی شدهاند. نوار باله آلومینیومی به یک شیار مارپیچ ماشینکاری شده روی لوله پایه پیچیده می شود و سپس به صورت مکانیکی قفل می شود، که باعث حفظ باله قوی تر و تماس حرارتی پایدارتر نسبت به سازه های باله پیچیده تر می شود. این ساختار به طور گسترده در کولرهای هوا، اکونومایزرها، کندانسورها و سایر تجهیزات انتقال حرارت مورد استفاده قرار می گیرد که در آن دوام، مقاومت کنترل شده در سمت هوا و خدمات طولانی مدت قابل اعتماد مورد نیاز است. لولههای پرهدار نوع G معمولاً با فولاد کربنی، فولاد آلیاژی، فولاد ضد زنگ یا لولههای پایه آلومینیومی تولید میشوند، در حالی که مواد پرهها معمولاً آلومینیوم هستند.
مشخصات
| مورد | مشخصات |
|---|---|
| نوع محصول | لوله باله تعبیه شده آلومینیومی نوع G |
| مواد لوله پایه | فولاد کربن، فولاد آلیاژی، فولاد ضد زنگ یا آلومینیوم |
| استانداردهای معمول لوله پایه | ASTM A106/A53، ASTM/ASME SA210، ASTM A213، ASTM A179/A192 |
| مواد باله | آلومینیوم؛ آلیاژهای معمولی باله صنعتی شامل 1060 و 1100 می باشد |
| نوع لوله پایه | بدون درز یا جوش داده شده |
| نوع باله | باله G تعبیه شده |
| قطر بیرونی لوله پایه | 12 میلی متر-219 میلی متر |
| ضخامت دیواره لوله پایه | 1.2 میلی متر-6.0 میلی متر |
| ارتفاع باله | 8 میلی متر-30 میلی متر |
| ضخامت باله | 0.8 میلی متر-3.0 میلی متر |
| فین پیچ | 2.0 میلی متر-20 میلی متر |
| طول انتهای برهنه | طبق نقاشی مشتری |
| طول لوله | به طور معمول 1-12 متر، قابل تنظیم؛ طول لوله پره دار را می توان تا 23 متر با ترتیب پروژه تامین کرد |
| محدوده تحمل | مطابق با استاندارد لوله پایه سفارش داده شده و نقشه باله ای تایید شده |
| صراط مستقیم | مطابق با الزامات ساخت و مونتاژ بسته نرم افزاری کنترل می شود |
| وضعیت سطح | لوله پایه طبق دستور. پایان آسیاب نوار باله آلومینیومی یا چربی زدایی شده است |
| عملیات حرارتی | با توجه به استاندارد لوله پایه انتخاب شده |
ویژگی های اصلی
- قفل مکانیکی باله
باله آلومینیومی در یک شیار ماشینکاری شده تعبیه شده و به صورت مکانیکی روی لوله پایه محکم می شود و ثبات باله را در طول سرویس و چرخه حرارتی بهبود می بخشد. - محدوده هندسی گسترده برای طراحی حرارتی
OD لوله پایه از12 میلی متر تا 219 میلی متر، ضخامت دیوار از1.2 میلی متر تا 6.0 میلی متر، ارتفاع باله از8 میلی متر تا 30 میلی متر، ضخامت باله از0.8 میلی متر تا 3.0 میلی متر، و زمین باله از2.0 میلی متر تا 20 میلی متر، امکان تطبیق دقیق با اهداف وظیفه انتقال حرارت و افت فشار سمت هوا را فراهم می کند. - سازگاری لوله پایه گسترده
این محصول را می توان بر روی لوله های فولادی کربنی، فولاد آلیاژی، فولاد ضد زنگ یا لوله های پایه آلومینیومی تولید کرد که یک مفهوم پره را قادر می سازد تا کاربردهای HVAC، پتروشیمی، ابزار و فرآیندهای عمومی مبدل حرارتی را ارائه دهد.
مزایای ما
- نگرانی: آیا درجه لوله پایه واقعاً برای وظیفه مبدل حرارتی مناسب است یا فقط یک ماده عمومی لوله است؟
ما لوله پایه را با وظیفه عملیاتی مطابقت می دهیم. برای سرویس مبدل حرارتی و کندانسور، ASTM A179 به طور خاص برای مبدل های حرارتی و لوله های کندانسور فولاد کم کربن بدون درز در نظر گرفته شده است، در حالی که ASTM A192 و ASTM A210 برای کار دیگ بخار و سوپرهیتر در نظر گرفته شده اند. گزینه های ضد زنگ مانند ASTM A213 TP304 زمانی استفاده می شود که مقاومت در برابر خوردگی و قابلیت اطمینان خدمات بالاتر مورد نیاز باشد. - نگرانی: آیا اسناد خرید به وضوح مشخصات لوله پایه را از مشخصات مواد باله جدا می کند؟
بله. ما محصول را با دو سیستم مواد تعریف می کنیم:لوله پایه استاندارد و درجهوجنس باله آلومینیومی. این مهم است زیرا عملکرد مرز فشار از استاندارد لوله پایه می آید، در حالی که سطح انتقال حرارت خارجی از نوار باله می آید. این تمایز بررسی و تایید فنی MTC را ساده می کند. - نگرانی: آیا می توان لوله پره دار را بر اساس شرایط عملیاتی واقعی به جای اندازه کاتالوگ عمومی انتخاب کرد؟
بله. محدودههای OD، ضخامت دیوار، ارتفاع باله، ضخامت باله و محدودههای گام باله، امکان پیکربندی در برابر وظیفه حرارتی، افت فشار مجاز، فاصله تمیز کردن، و الزامات جابجایی ساختاری را فراهم میکند. این امر به ویژه برای کولرهای هوای صنعتی و اکونومایزرهایی که هندسه تأثیر مستقیمی بر عملکرد مبدل دارد بسیار مهم است.
استانداردهای اجرایی
- ASTM:ASTM A179 برای لوله های مبدل حرارتی و کندانسور. ASTM A192 برای لوله های دیگ بخار فشار بالا. ASTM A210/SA210 برای دیگ بخار متوسط کربن بدون درز و لوله های سوپرهیتر؛ ASTM A106/A53 برای لوله فولادی کربن؛ ASTM A213 برای لوله های مبدل حرارتی فولاد آلیاژی فریتی و آستنیتی بدون درز.
- EN:استانداردهای EN را می توان با توافق برای مواد لوله معادل و نوار پره آلومینیومی ارائه کرد.
- GOST:معادل های GOST را می توان برای تدارکات صادراتی مبتنی بر پروژه عرضه کرد.
- JIS:معادلهای JIS را میتوان در جایی که به مسیریابی مواد ژاپنی نیاز است، عرضه کرد.
- گیگابایت:معادل GB را می توان برای پروژه های داخلی یا دو استاندارد مطابقت داد.
فیلد برنامه
محصول خاص:بسته های لوله پره دار برایخنک کننده های روغن روان کننده هوا خنک.
ترکیب شیمیایی مواد لوله پایه
| درجه لوله پایه | استاندارد | سی | منگنز | پ | اس | سی | Cr | نی | مو | مس |
|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | ASTM A179/A179M | 0.06-0.18 | 0.27-0.63 | ≤0.035 | ≤0.035 | -- | -- | -- | -- | -- |
| ASTM A192 | ASTM A192/A192M | ≤0.18 | 0.27-0.63 | ≤0.035 | ≤0.035 | ≥0.25 | -- | -- | -- | -- |
| ASTM A210 درجه A1 | ASTM A210/A210M | ≤0.27 | ≤0.93 | ≤0.035 | ≤0.035 | ≥0.10 | -- | -- | -- | -- |
| ASTM A106 درجه B | ASTM A106/A106M | ≤0.30 | 0.29-1.06 | ≤0.035 | ≤0.035 | ≥0.10 | ≤0.40 | ≤0.40 | ≤0.15 | ≤0.40 |
| ASTM A213 TP304 | ASTM A213/A213M | ≤0.08 | ≤2.00 | ≤0.045 | ≤0.030 | ≤1.00 | 18.0-20.0 | 8.0-11.0 | -- | -- |
خواص مکانیکی مواد لوله پایه
| درجه لوله پایه | استاندارد | استحکام کششی | قدرت تسلیم | ازدیاد طول |
|---|---|---|---|---|
| ASTM A179 | ASTM A179/A179M | ≥325 مگاپاسکال | ≥180 مگاپاسکال | ≥35% |
| ASTM A192 | ASTM A192/A192M | ≥325 مگاپاسکال | ≥180 مگاپاسکال | ≥35% |
| ASTM A210 درجه A1 | ASTM A210/A210M | ≥415 مگاپاسکال | ≥255 مگاپاسکال | ≥30% |
| ASTM A106 درجه B | ASTM A106/A106M | ≥415 مگاپاسکال | ≥240 مگاپاسکال | 30٪ دقیقه طولی / 16.5٪ دقیقه عرضی |
| ASTM A213 TP304 | ASTM A213/A213M | ≥515 مگاپاسکال | ≥205 مگاپاسکال | ≥35% |

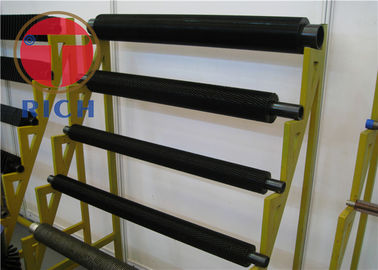

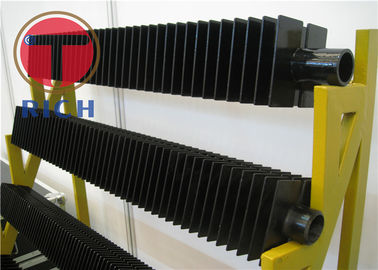

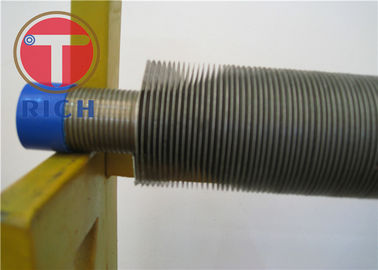

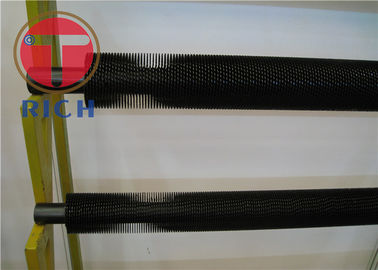

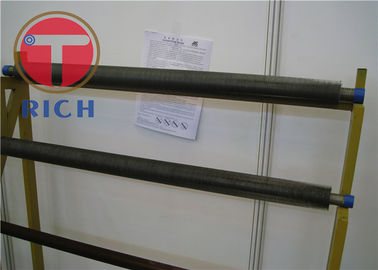

گالری محصولات
سوالات متداول
آیا شما شرکت تجاری یا سازنده هستید؟
تولید کننده، همچنین می تواند تجارت انجام دهد.
زمان تحویل شما چقدر است؟
به طور کلی، اگر کالا در انبار باشد، 10-15 روز است، یا اگر کالا در انبار نباشد، با توجه به مقدار، 30-40 روز است.
آیا شما نمونه ارائه می دهید؟ رایگان است یا اضافی؟
بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم اما باید هزینه حمل و نقل را بپردازیم.
شرایط پرداخت شما چیست؟
پرداخت ≤ 2000 USD، 100٪ پیش پرداخت. پرداخت ≥ 2000 USD، 30٪ T/T پیش پرداخت، موجودی قبل از حمل و نقل. اگر سوال دیگری دارید، لطفا با من تماس بگیرید.
