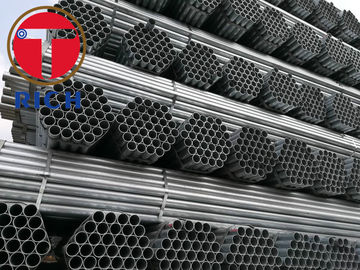

BS 1387 استاندارد Q195 SS400 لوله فولادی گالوانیزه جوش داده شده به شکل گرد برای کاربردهای ساختاری
جزئیات محصول
welded steel pipe
,welding steel tubing
لوله فولادی گالوانیزه جوش داده شده BS 1387 یک لوله فولادی کربنی دایره ای است که برای خدمات رزوه ای، جوشی و ساختاری عمومی در نظر گرفته شده است. معمولاً با انتهای ساده، رزوهدار یا رزوهدار و با سطحی با روکش روی یا سیاه عرضه میشود.
برای تهیه دقیق فنی، مشخصات لوله و درجه مواد اولیه باید جداگانه ذکر شود.BS 1387 الزامات لوله نهایی را تعریف میکند، در حالی که Q195 و SS400 به ترتیب نامگذاریهای مواد پایه تحت GB/T 700 و JIS G 3101 هستند.آنها نباید به طور خودکار به عنوان درجه های BS 1387 بدون تأیید انطباق ابعاد، مکانیکی، پوشش، رزوه کاری و آزمایش لوله تمام شده در نظر گرفته شوند.
| پارامتر | مشخصات موجود |
|---|---|
| نوع محصول | لوله فولادی کربن گرد جوش داده شده با مقاومت الکتریکی |
| استاندارد لوله | BS 1387:1985 یا BS EN 10255 |
| استانداردهای مواد پایه | GB/T 700، نمرات قدیمی GB/T 1591 یا JIS G 3101 |
| نمرات رایج | Q195، Q215A، Q235B، Q345B قدیمی، SS400 |
| شکل | گرد |
| قطر بیرونی | 21.3-323.9 میلی متر برای تامین سازه تجاری |
| محدوده استاندارد BS EN 10255 OD | 10.2-165.1 میلی متر |
| اندازه اسمی لوله | تقریباً 1/2-12 اینچ برای عرضه تجاری؛ محدوده منطبق با استاندارد باید در برابر مشخصات انتخاب شده تایید شود |
| ضخامت دیوار | 0.8-12.0 میلی متر به صورت تجاری در دسترس است |
| سری BS 1387/EN 10255 معمولی | سبک، متوسط و سنگین، بسته به نسخه مشخص شده |
| طول | 1-12 متر؛ معمولاً 5.8 متر، 6.0 متر، 6.4 متر و 12 متر مشخص می شود. |
| تحمل OD | طبق استاندارد و اندازه لوله سفارش داده شده |
| تحمل ضخامت دیوار | به طور معمول ± 10٪ برای لوله های جوش داده شده سری متوسط EN 10255. جدول استاندارد قابل اجرا حاکم است |
| صراط مستقیم | بر اساس درخواست موافقت شد؛ هدف تجاری ≤2 میلی متر در متر در جایی که به طور خاص سفارش داده شده است |
| وضعیت سطح | مشکی، پیش گالوانیزه، گالوانیزه گرم پس از جوشکاری، روغن کاری، رنگ آمیزی یا پوشش پودری |
| پوشش روی | پوشش پیش گالوانیزه با پوشش انبوه یا پس از ساخت بر اساس مشخصات خرید |
| شرط پایان | ساده، سوراخدار، اریبدار، رزوهدار یا رزوهشده با سوکت |
| عملیات حرارتی | جوش داده می شود مگر اینکه نرمال سازی، تنش زدایی یا شرایط دیگری مشخص شده باشد |
| نوع جوش | ERW با فرکانس بالا طولی |
| اسناد بازرسی | EN 10204 نوع 2.2 یا 3.1 در صورت درخواست |
| گزینه های تست | کشش، مسطح، خمش، نشتی، جریان گردابی، هیدرواستاتیک، جرم پوشش، ضخامت پوشش و بازرسی رزوه |
| مسیر پوشش | توضیحات فنی | بررسی تدارکات |
|---|---|---|
| لوله پیش گالوانیزه | ساخته شده از نوار فولادی گالوانیزه پیوسته؛ نوار تشکیل شده و به صورت طولی جوش داده می شود | ناحیه جوش خارجی ممکن است نیاز به تعمیر غنی از روی داشته باشد زیرا جوشکاری به پوشش اصلی به صورت موضعی آسیب می رساند |
| گالوانیزه گرم پس از جوشکاری | لوله سیاه تکمیل شده پس از شکل گیری و جوش در روی مذاب غوطه ور می شود | روی بدنه لوله، ناحیه جوش را می پوشاند و معمولاً لوله به طور یکنواخت تر به پایان می رسد |
| لوله الکترو گالوانیزه | روی به صورت الکترولیتی رسوب می کند | معمولاً نازکتر از پوششهای گرم معمولی است و برای نوردهی نسبتاً ملایم در نظر گرفته شده است. |
| جوش تعمیر شده غنی از روی | رنگ روی موضعی، اسپری روی یا متالیزاسیون روی ناحیه جوش اعمال می شود | روش تعمیر و حداقل عملکرد پوشش باید قبل از تولید توافق شود |
فرآیند ERW طولی قطر خارجی، ضخامت دیواره و گرد بودن را برای رزوهکاری، شکلدهی رول، خمش، جوشکاری و مونتاژ مکانیکی اجازه میدهد. تلورانس های ابعادی باید از استاندارد لوله سفارش داده شده به جای استاندارد مواد خام انتخاب شوند.
BS 1387 به طور سنتی لوله ها را به سری های سبک، متوسط و سنگین طبقه بندی می کند. سری انتخاب شده ضخامت و جرم دیوار را در هر متر تعیین می کند. جایگزین کردن یک لوله ساختاری عمومی با قطر اسمی یکسان کافی نیست مگر اینکه قطر خارجی واقعی، ضخامت دیواره، سازگاری رزوه، و الزامات آزمایش فشار یا نشت آن تأیید شود.
لایه روی محافظت فداکارانه ای را از بستر فولادی فراهم می کند. دوام پوشش بستگی به جرم روی، تداوم پوشش، دسته قرار گرفتن در معرض، تراکم، آلودگی کلرید، حفاظت لبه برش، و آسیب در هنگام خم شدن یا نصب دارد.
لوله ممکن است با انتهای ساده، رزوه ای یا رزوه ای و سوکتی عرضه شود. رزوه ها، آماده سازی انتهایی، وضعیت پوشش و قابلیت جوش باید در مرحله سفارش مشخص شود. سطوح گالوانیزه باید قبل از جوشکاری به صورت موضعی آماده شوند و دود جوش باید با استفاده از روش تهویه صنعتی مناسب کنترل شود.
Q195 شکل پذیری نسبتاً بالایی دارد و برای ساخت سبک مناسب است. Q235B سطح مقاومت بالاتری را برای سازه های جوش داده شده عمومی فراهم می کند. SS400 یک درجه ساختاری JIS با حداقل استحکام تسلیم 245 مگاپاسکال برای ضخامت تا 16 میلی متر است. Legacy Q345B استحکام بالاتری را ارائه میکند، اما خرید فعلی GB/T 1591 معمولاً به جای اینکه فرض شود Q345B همچنان نام فعلی باقی میماند، باید نمرات سری Q355 را ارزیابی کند.
یک مشکل مکرر خرید، سفارش "لوله BS 1387 Q195 SS400" است بدون اینکه مشخص شود کدام نیاز لوله نهایی را کنترل می کند.
ما مشخصات خرید را به موارد زیر تقسیم می کنیم:
- استاندارد لوله تمام شده
- گرید فولاد پایه
- سری بعدی
- مسیر تولید
- مسیر پوشش و جرم پوشش
- پایان آماده سازی
- سطح بازرسی و تست
این مانع از ارائه نادرست مواد خام Q195 یا SS400 به عنوان اثبات خودکار مطابقت با BS 1387 می شود. SS400 یک نام فولاد سازه ای عمومی تحت JIS G 3101 به جای یک گرید لوله اختصاصی BS 1387 است.
خریداران اغلب مظنه هایی را دریافت می کنند که فقط "گالوانیزه" را بیان می کنند، بدون اینکه مشخص کنند که آیا مواد پس از جوشکاری از قبل گالوانیزه شده یا گالوانیزه شده است.
تعریف می کنیم:
- مسیر گالوانیزه
- حداقل جرم یا ضخامت روی
- روش تعمیر درز جوش
- الزامات پوشش داخلی و خارجی
- الزامات تعمیر نهایی
- تست چسبندگی پوشش
- روش اندازه گیری ضخامت پوشش
این به خریدار این امکان را می دهد که لوله را با توجه به جو واقعی، تراکم داخلی یا محیط ساخت به جای اتکا به یک پوشش گالوانیزه تعریف نشده ارزیابی کند.
اندازه اسمی لوله مستقیماً قطر خارجی اندازه گیری شده را نشان نمی دهد. به عنوان مثال، یک لوله رزوه ای 1 اینچی اسمی، لوله ای با قطر خارجی واقعی 25.4 میلی متر نیست.
قبل از تولید، می توانیم تأیید کنیم:
- قطر خارجی واقعی
- ضخامت دیوار و سری
- اندازه نخ و استاندارد نخ
- سازگاری سوکت
- تحمل طول
- مربع انتهایی
- بیضی
- صراط مستقیم
- جرم بر متر
این امر عدم تطابق رزوه، نشتی کوپلینگ، تداخل فیکسچر و دوباره کاری نصب را کاهش می دهد. ISO 65 به طور مشابه لولههای رزوهای از فولاد کربنی را از طریق سریهای ابعادی تعریفشده به جای ابعاد اسمی اینچی به تنهایی درمان میکند.
| سیستم استاندارد | استاندارد مربوطه | دامنه |
|---|---|---|
| بریتانیایی | BS 1387:1985 | مشخصات قدیمی برای لوله های فولادی پیچ، سوکت، ساده، جوش داده شده یا رزوه ای |
| اروپایی/انگلیسی | BS EN 10255 | جایگزینی فعلی برای BS 1387; لوله های فولادی غیر آلیاژی مناسب برای جوشکاری و رزوه کاری |
| بین المللی | ISO 65 | لوله های کربن فولادی مناسب برای رزوه کشی طبق ISO 7-1 |
| چینی | GB/T 3091 | لوله های فولادی جوش داده شده برای تحویل مایع کم فشار |
| مواد چینی | GB/T 700 | فولادهای ساختاری کربنی شامل Q195، Q215 و Q235 |
| مواد چینی با مقاومت بالا | GB/T 1591 | فولادهای ساختاری کم آلیاژ با مقاومت بالا؛ نسخههای فعلی به جای Q345 قدیمی از نامگذاریهای سری Q355 استفاده میکنند |
| مواد ژاپنی | JIS G 3101 | فولادهای نورد شده برای سازه های عمومی، از جمله SS400 |
| لوله ژاپنی | JIS G 3444 | لوله های کربن فولادی برای اهداف ساختاری عمومی |
| روسی/اوراسیا | GOST 3262 | لوله های فولادی آب و گاز |
| ASTM | ASTM A53/A53M | لوله فولادی جوشی و بدون درز مشکی و گالوانیزه گرم |
| گالوانیزه کردن | EN ISO 1461 | پوششهای گالوانیزه گرم روی محصولات ساخته شده از آهن و فولاد |
از این لوله می توان برای تولید الف استفاده کردطاق سقف گلخانه تجاری.
برای این کاربرد، خریدار باید قطر خارجی، ضخامت دیوار، مسیر پوشش روی، شعاع خمش، بیضی بودن پس از خمش، جهت درز جوش، حداقل قدرت تسلیم و روش تعمیر محلی را برای نواحی حفاری شده یا برش داده شده تعریف کند. لوله Q195 از پیش گالوانیزه برای قوس های سبک مناسب است که طراحی سازه اجازه دهد، در حالی که درجه های مقاومت بالاتر ممکن است برای دهانه های طولانی تر یا افزایش بار باد و برف انتخاب شوند.
ابعاد لوله نهایی و درجه ساختاری باید توسط طراح گلخانه تایید شود. این توضیحات محصول جایگزین محاسبات ساختاری خاص پروژه نمی شود.
مقادیر زیر حداکثر حدهای آنالیز حرارتی معمولی از استانداردهای مواد مرجع هستند. پسوند درجه دقیق، عمل اکسید زدایی، ضخامت محصول و نسخه استاندارد سفارش داده شده باید در سفارش خرید ذکر شود.
| درجه | استاندارد | C، حداکثر % | Si، حداکثر % | منگنز، حداکثر % | P، حداکثر % | S، حداکثر % | عناصر اضافی |
|---|---|---|---|---|---|---|---|
| Q195 | GB/T 700 | 0.12 | 0.30 | 0.50 | 0.035 | 0.040 | شرایط درجه و اکسیداسیون اعمال می شود |
| Q215A | GB/T 700 | 0.15 | 0.35 | 0.60 | 0.045 | 0.050 | سطح کیفی درجه A |
| Q235B | GB/T 700 | 0.20 | 0.35 | 1.40 | 0.045 | 0.045 | سطح کیفی درجه B |
| Q345B، میراث | نام قبلی GB/T 1591 | 0.20 | 0.50 | 1.70 | 0.035 | 0.035 | Nb ≤0.07، V ≤0.15، Ti ≤0.20، موضوع ویرایش |
| SS400 | JIS G 3101 | مشخص نشده است | مشخص نشده است | مشخص نشده است | 0.050 | 0.050 | کربن و منگنز از طریق تولید و انطباق با ویژگی های مکانیکی کنترل می شوند |
| درجه | استاندارد | حداقل قدرت تسلیم | استحکام کششی | حداقل کشیدگی | یادداشت فنی |
|---|---|---|---|---|---|
| Q195 | GB/T 700 | 195 مگاپاسکال | 315-430 مگاپاسکال | 33% | شکل پذیری بالا برای ساخت جوشکاری سبک |
| Q215A | GB/T 700 | 215 مگاپاسکال | 335-450 مگاپاسکال | 31% | سازه های عمومی شکل گرفته و جوش داده شده |
| Q235B | GB/T 700 | 235 مگاپاسکال | 370-500 مگاپاسکال | 26% | درجه ساختاری عمومی مشترک |
| Q345B، میراث | نام قبلی GB/T 1591 | 345 مگاپاسکال | 470-630 مگاپاسکال | 21% | بر اساس نسخه سفارش داده شده و ضخامت بررسی کنید |
| SS400 | JIS G 3101 | 245 مگاپاسکال | 400-510 مگاپاسکال | 17% | مقادیر نشان داده شده برای محدوده ضخامت معمول بالای 5 میلی متر تا 16 میلی متر |
موارد بازرسی توصیه شده عبارتند از:
| مرحله بازرسی | آیتم کنترل |
|---|---|
| مواد ورودی | شماره حرارت، درجه، ترکیب شیمیایی، ضخامت نوار و گواهی آسیاب |
| شکل گیری | قطر بیرونی، گرد بودن، تراز لبه ها و موقعیت درز جوش |
| جوشکاری | تداوم جوش، مشخصات مهره، ورودی گرما و آزمایش غیر مخرب آنلاین |
| سایز بندی | OD، ضخامت دیوار، بیضی، صافی و طول |
| گالوانیزه کردن | مسیر پوشش، جرم یا ضخامت روی، تداوم، چسبندگی و تعمیر جوش |
| پایان پردازش | سوراخ زدایی، زاویه اریب، مشخصات نخ، سنج نخ، و مناسب سوکت |
| تست نهایی | تست کشش، مسطح، خمش، نشتی، هیدرواستاتیک یا جریان گردابی طبق دستور |
| مستندات | قابلیت ردیابی حرارتی، گزارش بازرسی، گزارش پوشش، لیست بسته بندی و سند EN 10204 |
-
