GB / T 20409 لوله های فولادی بدون درز چند منظوره برای دیگهای فشار بالا
جزئیات محصول
,
,precision stainless steel tubing

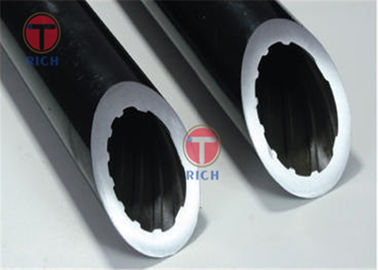

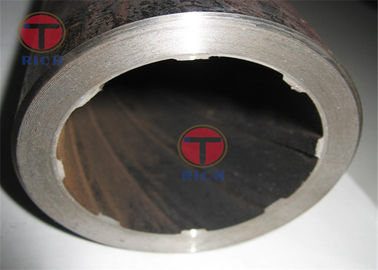

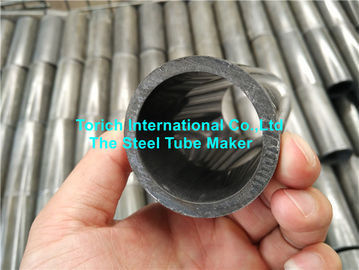

GB / T 20409 لوله های فولادی بدون درز چند منظوره برای بویلر با فشار بالا
کاربرد : فولاد ساختاری کربن با کیفیت بالا، فولاد ضد زنگ ساخت فولاد آلیاژی یا لوله داخلی لوله های سرد نورد برای دیگهای مناسب برای تولید فشار بالا و فشار بالا
اندازه : طول - 8-12 متر
OD - 28.6-66.7mm
WT - 6.38-18.33mm
انحنای - ≤1mm / متر
کیفیت سطح:
1. سطوح داخلی و خارجی لوله های رول زن مجاز به ایجاد ترک، چروک، گره، چین و چروک ها نیست. این نقص ها باید کاملا حذف شود. عمق تخریب ضایعات نباید از 10٪ ضخامت دیواره تجاوز کند و ضخامت دیواره واقعی در محل برداشت پر کننده نباید کمتر از ضخامت دیواره باشد. حداقل انحراف ضخامت مجاز، ترخیص باید دور باشد
شکل 2. موضوع باید حفظ شود. باید نقاشی، پیچش یا سقوط داشته باشد.
3. سطوح مستقیم داخلی و بیرونی لوله های داخلی رشته ای (از جمله میله های بدون هسته تیز) مجاز به داشتن عمق بیش از 4٪ از حداقل ضخامت دیواره و حداکثر 0.2 میلی متر نیست.
4. سایر نواقص محلی که از ضخامت دیواره تجاوز نمی کنند تا امکان انحراف منفی وجود داشته باشد.
مقادیر 5.Oxide بر روی سطوح داخلی و خارجی لوله لوله داخلی باید حذف شود تا لایه اکسید نازک با بازرسی مواجه نشود.
درجه و ترکیب شیمیایی فولاد
| عدد | نام تجاری | ترکیب شیمیایی (کسری توده) /٪ | ||||||
| سی | Mn | سی | کروم | مو | S | پ | ||
| 1 | 20G | 0.17 ~ 0.23 | 0.35 ~ 0.65 | 0.17 ~ 0.37 | - | - | ≤0.020 | ≤0،025 |
| 2 | 20MnG | 0.17 ~ 0.23 | 0.70 ~ 1.00 | 0.17 ~ 0.37 | - | - | ≤0.020 | ≤0،025 |
| 3 | 25MnG | 0.22 ~ 0.29 | 0.7 ~ 1.00 | 0.17 ~ 0.37 | - | - | ≤0.020 | ≤0،025 |
| 4 | 12CrMoG | 0.08 ~ 0.15 | 0.40 ~ 0.70 | 0.17 ~ 0.37 | 0.40 ~ 0.70 | 0.40 ~ 0.55 | ≤0.020 | ≤0،025 |
| 5 | 15CrMoG | 0.12 ~ 0.18 | 0.40 ~ 0.70 | 0.17 ~ 0.37 | 0.80 ~ 1.10 | 0.40 ~ 0.55 | ≤0.020 | ≤0،025 |
نکته 1: محتوای عنصر باقی مانده از 20G، 20MnG، 25MnG باید برآورده شود: Cu≤0.20٪، Cr≤0.25٪، Ni≤0.25٪، V≤0.08٪، Mo≤0.15٪؛ عناصر باقی مانده از مارک های دیگر باید برآورده شود: Cu≤ 0.20٪، Ni≤0.30٪. | ||||||||
اندازه لوله های پیچ داخلی و انحراف مجاز پارامترهای موضوع
| کد | پروژه | "A" دندان نوع انحراف مجاز است | "ب" دندان نوع انحراف مجاز است |
| الف | OD≤38.1mm | ± 0.15 میلیمتر | - |
| ب | OD≤38.1mm | - | ± 0.15 میلیمتر |
| سی | شناسه ریشه پیچ موضوع: | ± 0.15 میلیمتر | ± 0.15 میلیمتر |
| E | حداقل شناسه | انحراف منفی صفر | انحراف منفی صفر |
| F | حداقل WT | + 22٪ | + 22٪ |
| G | راهنمایی های موضوع | - | - |
| من | موضوع بالا عرض | - | - |
 | ارتفاع موضوع: | ± 0.3 میلیمتر | ± 0.18 میلیمتر |
| کی | زاویه جانبی موضوع | ± 15 درجه | ± 15 درجه |
| O | شعاع گوشه گرد در ریشه موضوع | - | - |
| م | زمین موضوع | ± 3.2 میلیمتر | ± 3.2 میلیمتر |
| N | رهبر موضوع | ± 3.2mm × راهنمایی نخ | ± 3.2mm × راهنمایی نخ |
 | زاویه ی Helix | رتبه بندی | رتبه بندی |
| T | موضوع بالا (محوری) | ± 1.3 میلیمتر | ± 1.3 میلیمتر |
| U | عرض شیار (محوری) شیار | - | - |
| |||
-
