| محل منبع: | چين |
|---|---|
| نام تجاری: | TORICH |
| گواهی: | ISO 9001,ISO 14001,TS 16949 |
| شماره مدل: | GB / 18984 |
| مقدار حداقل تعداد سفارش: | 3 تن |
| قیمت: | negotiable |
| جزئیات بسته بندی: | در مورد تخته سه لا، در جعبه چوبی. |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | اعتبارات اسنادی، D/A، D/P T/T، وسترن یونیون، MoneyGram |
| قابلیت ارائه: | 50000 تن در سال |
| کلید واژه: | لوله های فولادی بدون درز برای لوله کشی کم دما | تایپ کنید: | لوله های فولادی بدون درز |
|---|---|---|---|
| سطحی: | روغن | ماده: | 16MnDG، 10MnDG، 09DG، 09Mn2VDG، 06Ni3MoDG |
| شکل: | دور | طول: | 4-12 متر |
| OD: | 5-450 میلیمتر | WT: | 0.5-50 میلیمتر |
| برجسته: | ,,seamless carbon steel tube |
||

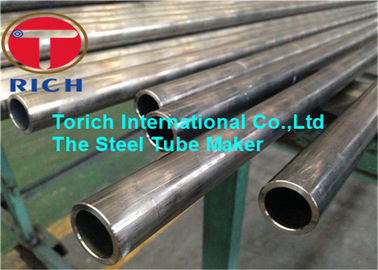

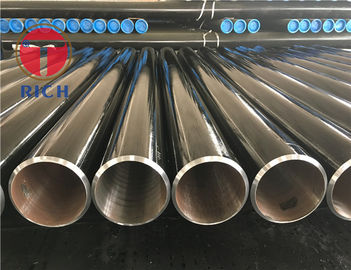

TORICH GB / T 18984 لوله های فولادی بدون درز برای لوله های با درجه حرارت پایین
کاربرد : برای لوله کشی کم دما
مواد: 16MnDG، 10MnDG، 09DG، 09Mn2VDG، 06Ni3MoDG
واحد: میلی متر
| رول داغ (اکستروژن ، انبساط) لوله فولادی | فولاد لوله رول سرد (رول) | ||||||
| اعتیاد | تحمل | اعتیاد | تحمل | ||||
| سطح معمولی PA | PC سطح بالا | سطح معمولی PA | PC سطح بالا | ||||
قطر خارجی نامی | <76.1 | ± 1.25٪ D | ± 0.60 | قطر خارجی نامی | <12.7 | ± 0.30 | ± 0.10 |
| 76.1 ~ 139.7 | ± 0.80 | 12.7 ~ <38.1 | ± 0.30 | ± 0.15 | |||
| 139.7 ~ <273.1 | ± 1.5٪ D | ± 1.20 | 38.1 ~ 88.9 | ± 0.40 | ± 0.30 | ||
| 88.9 ~ 139.7 | ± 0.9٪ D | ± 0.40 | |||||
| 273.1 ~ <323.9 | ± 1.60 | 139.7 ~ <203.2 | ± 0.80 | ||||
| 203.2 ~ <219.1 | ± 1.10 | ||||||
| ≥323.9 | ± 0.6٪ D | 219.1 ~ <323.9 | ± 1.60 | ||||
| ≥323.9 | ± 0.5٪ D | ||||||
نازک دیواری Thinckness | تمام ضخامت دیواره | + 15٪ S | ± 12.5٪ S | نازک دیواری Thinckness | تمام ضخامت دیواره | + 12.5٪ S | ± 10٪ S |
تحمل انحراف مجاز OD و WT
| طبقه بندی | اندازه فولاد | تحمل پذیری | |
| WH | OD | <351 | ± 1.0٪ D |
| ≥351 | ± 1.25٪ D | ||
| WT | ≤25 | ± 12.5٪ S | |
| دستشویی | OD | ≤30 | ± 0.20 |
| > 30 ~ 50 | ± 0.30 | ||
| > 50 | ± 0.75٪ D | ||
| WT | ≤3 | + 12.5٪ S | |
| > 3 | ± 10٪ S | ||
درجه فولاد و ترکیب شیمیایی
| درجه فولاد | ترکیب شیمیایی/٪ | |||||||
| سی | سی | Mn | پ | S | نیکل | مو | V | |
| 16MnDG | 0.12 ~ 0.20 | 0.20 ~ 0.55 | 1.20 ~ 1.60 | ≤0،025 | ≤0،025 | - | - | - |
| 10MnDG | ≤0.13 | 0.17 ~ 0.37 | ≤1.35 | ≤0،025 | ≤0،025 | - | - | ≤0.07 |
| 09DG | ≤0.12 | 0.17 ~ 0.37 | ≤0.95 | ≤0،025 | ≤0،025 | - | - | ≤0.07 |
| 09Mn2VDG | ≤0.12 | 0.17 ~ 0.37 | ≤1.85 | ≤0،025 | ≤0،025 | - | - | ≤0.12 |
| 06Ni3MoDG | ≤0.08 | 0.17 ~ 0.37 | ≤0.85 | ≤0،025 | ≤0،025 | - | - | ≤0.05 |
خواص مکانیکی طولی لوله های فولادی
| درجه فولاد | استحکام کششی | راندمان پایین تر R p0.2 / MPa | طول عمر A / ٪ | |||
| S≤16mm | S> 16mm | نمونه 1 | نمونه 2 | نمونه 3 | ||
| 16MnDG | 490 ~ 665 | ≥325 | ≥315 | ≥30 | ||
| 10MnDG | ≥400 | ≥240 | ≥35 | |||
| 09DG | ≥385 | ≥210 | ≥30 | |||
| 09Mn2VDG | ≥450 | ≥300 | ≥30 | |||
| 06Ni3MoDG | ≥455 | ≥250 | ≥30 | |||
موارد تست و تعداد نمونه گیری لوله های فولادی
| عدد | موارد تست | تعداد نمونه گیری |
| 1 | ترکیب شیمیایی | 1 نمونه از هر کوره |
| 2 | آزمون کششی | 1 نمونه از هر دو لوله فولادی در هر دسته |
| 3 | آزمون سختی | 1 نمونه از هر دو لوله فولادی در هر دسته |
| 4 | تست التراسونیک | همه |
| 5 | آزمون هیدرولیک | همه |
/
