محل منبع: | ژجیانگ چین |
---|---|
نام تجاری: | TORICH |
گواهی: | ISO 9001 ISO 14001 TS 16949 |
شماره مدل: | GB / T 13296 |
مقدار حداقل تعداد سفارش: | 1 ساعت |
قیمت: | negotiable |
جزئیات بسته بندی: | بسته بندی در جعبه های چوبی، بسته های شش ضلعی یا سایر راه های دریایی. |
زمان تحویل: | 45 روز |
شرایط پرداخت: | اعتبارات اسنادی، D/A، D/P T/T، وسترن یونیون، MoneyGram |
قابلیت ارائه: | 20000 تن / سال |
نام محصول: | لوله های فولادی بدون درز برای دیگ بخار و مبدل حرارتی GB / T 13296 | ماده: | 302 |
---|---|---|---|
سطحی: | پرداخت | کاربرد: | برای دیگ بخار و مبدل حرارتی |
شکل: | دور | OD: | 6-159 میلیمتر |
WT: | 1-14 میلی متر | طول: | 3-12 متر |
برجسته: | ,,stainless tube steel |
لوله های فولادی بدون درز برای دیگ بخار و مبدل حرارتی GB / T 13296
مشخصات :
ماده: 302
محدوده اندازه : OD: 6-159mm
WT: 1-14 میلی متر
طول عمومی: 3-12 متر
تحمل:
طبق جداول زیر یا درخواست مشتریان.
انحراف مجاز قطر خارجی و ضخامت دیواره
طبقه بندی | اندازه اسمی | انحراف قابل قبول | |
WH | OD | ≤140 | ± 1.25٪ D |
> 140 | ± 1٪ D | ||
S | ≤3 | -40٪ S | |
> 3 ~ 4 | -35٪ S | ||
> 4 ~ 5 | -33٪ S | ||
> 5 | -28٪ S | ||
دستشویی | OD | 6 ~ 30 | +0.15 -0.20 |
> 30 ~ 50 | ± 0.30 | ||
> 50 | ± 0.75٪ D | ||
S | D≤38 | + 20٪ S | |
D> 38 | -22٪ S |
درجه فولاد و ترکیب شیمیایی
عدد | درجه فولاد | ترکیب شیمیایی ٪ | ||||||||
سی | سی | Mn | پ | S | نیکل | کروم | مو | Ti | ||
1 | 0Cr18Ni9 | ≤0.07 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 8.00 ~ 1.00 | 17.00 ~ 19.00 | - | - |
2 | 1Cr18Ni9 | ≤0.15 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 8.00 ~ 10.50 | 17.00 ~ 19.00 | - | - |
3 | 1Cr19Ni9 | 0.04 ~ 0.10 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 8.00 ~ 12.00 | 18.00 ~ 20.00 | - | - |
4 | 00Cr19Ni10 | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 8.00 ~ 12.00 | 18.00 ~ 20.00 | - | - |
5 | 0Cr18Ni10Ti | ≤0.08 | ≤1.00 | ≤3.00 | ≤0.035 | ≤0.030 | 9.00 ~ 12.00 | 17.00 ~ 19.00 | - | ≥5 درجه سانتیگراد |
6 | 1Cr18Ni11Ti | 0.04 ~ 0.10 | ≤0.75 | ≤2.00 | ≤0.030 | ≤0.030 | 9.00 ~ 13.00 | 18.00 ~ 20.00 | - | 4Xc ~ 0.60 |
7 | 0Cr18Ni11Nb | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 9.00 ~ 13.00 | 17.00 ~ 20.00 | - | - |
8 | 1Cr19Ni11Nb | 0.04 ~ 0.10 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 9.00 ~ 13.00 | 17.00 ~ 20.00 | - | - |
9 | 0Cr17Ni12Mo2 | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 11.00 ~ 14.00 | 18.00 ~ 20.00 | 2.00 ~ 3.00 | - |
10 | 1Cr17Ni12Mo2 | 0.04 ~ 0.10 | ≤0.75 | ≤2.00 | ≤0.030 | ≤0.030 | 11.0 ~ 14.00 | 16.00 ~ 20.00 | 2.00 ~ 3.00 | - |
سیستم حرارتی توصیه شده و ویژگی های مکانیکی
عدد | درجه فولاد | سیستم گرمایشی توصیه شده | خاصیت مکانیکی | |||
استحکام کششی رم مپا | مقاومت کششی پلاستیکی مورد نیاز Rp0.2 / مپا | طول عمر A / ٪ | تراکم ρ / ( kg / cm ³) | |||
نه کمتر از | ||||||
1 | 0Cr18Ni9 | 1010 ℃ ~ 1150 ℃ | 520 | 205 | 35 | 7.93 |
2 | 1Cr18Ni9 | 1010 ℃ ~ 1150 ℃ | 520 | 205 | 35 | 7.90 |
3 | 1Cr19Ni9 | 1010 ℃ ~ 1150 ℃ | 520 | 205 | 35 | 7.93 |
4 | 00Cr19Ni10 | 1010 ℃ ~ 1150 ℃ | 480 | 175 | 35 | 7.93 |
5 | 0Cr18Ni10Ti | 920 ℃ ~ 1150 ℃ | 520 | 205 | 35 | 7.95 |
6 | 1Cr18Ni11Ti | نورد گرم ≥1095 ℃ سرد نورد ≥1050 ℃ | 520 | 205 | 35 | 7.93 |
7 | 0Cr18Ni11Nb | 980 ℃ ~ 1150 ℃ | 520 | 205 | 35 | 7.98 |
8 | 1Cr19Ni11Nb | نورد گرم ≥1095 ℃ سرد نورد ≥1050 ℃ | 520 | 205 | 35 | 8.00 |
9 | 0Cr17Ni12Mo2 | 1010 ℃ ~ 1150 ℃ | 520 | 205 | 35 | 7.98 |
10 | 1Cr17Ni12Mo2 | ≥1040 ℃ | 520 | 205 | 35 | 7.89 |
درجه حرارت بالا باعث افزایش قدرت نفوذ ناپذیر MPa N / ²² می شود
درجه فولاد | دما ℃ | ||||||||||
100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | |
1Cr18Ni9 | 171 | 155 | 144 | 136 | 128 | 124 | 119 | 116 | 111 | 106 | - |
1Cr19Ni11Nb | 239 | 227 | 216 | 207 | 200 | 195 | 191 | 190 | 189 | 188 | - |
100 000 ساعت اطلاعات توصیه شده طول عمر MPa N / ² ²
درجه فولاد | 100 هزار ساعت شدت شدید | ||||||||||
دمای آزمایش / ℃ | |||||||||||
600 | 610 | 620 | 630 | 640 | 650 | 660 | 670 | 680 | 690 | 700 | |
1Cr18Ni9 | 95 | 88 | 81 | 74 | 68 | 63 | 57 | 52 | 48 | 43 | 40 |
1Cr19Ni11Nb | 132 | 121 | 110 | 100 | 91 | 82 | 74 | 66 | 60 | 54 | 48 |
پردازش: WH، WC
شرایط تحویل فنی: عملیات حرارتی و ترشی
به طور گسترده ای در زمینه : بویلر و مبدل حرارتی استفاده می شود

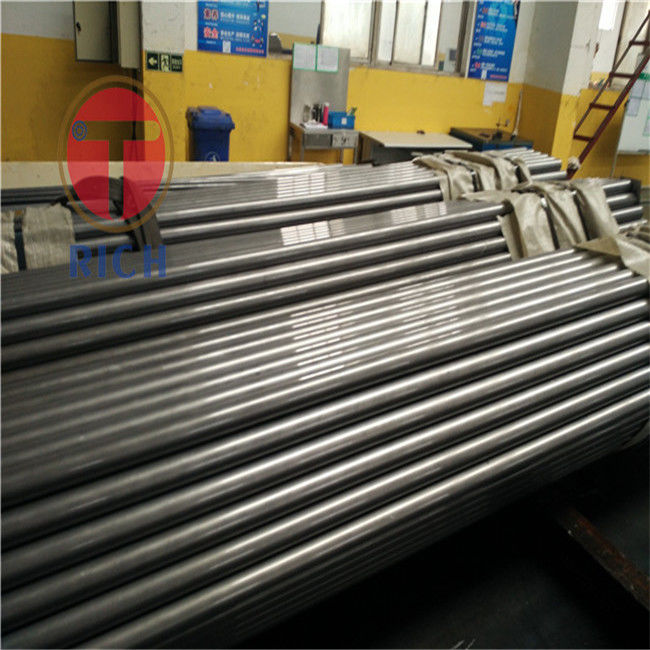

تصاویر محصول :
