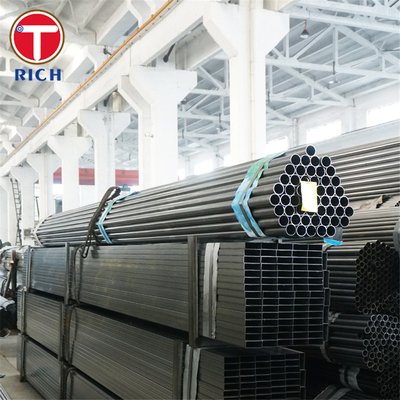

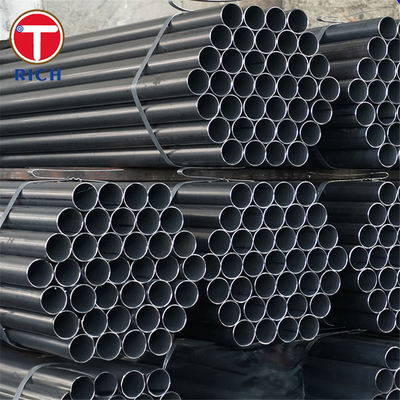

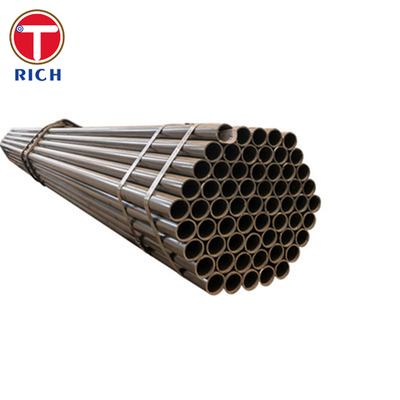

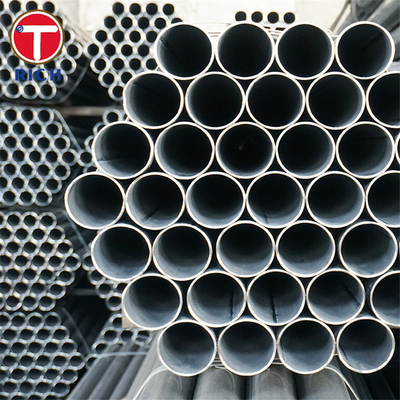

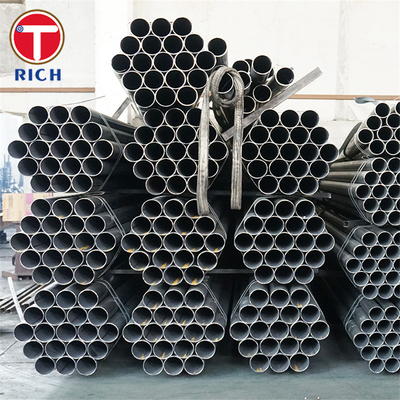

لوله فولادی جوشی دقیق نورد سرد GB/T 31315-2014 Q195 با ابعاد قابل تنظیم برای سازههای مکانیکی
جزئیات محصول
لوله گرد دقیق از فولاد نرم,لوله های فلزی دقیق,لوله فولادی بدون درز دقیق
,precision metal tubing
,precision seamless steel tube
GB/T 31315 Q195 لوله فولادی جوش دقیق سرد است که برای کاربردهایی که نیاز به کنترل ابعاد دقیق تر، سطوح تمیزتر دارند طراحی شده است.و شکل پذیری برتر در مقایسه با لوله های ساختاری ERW معمولیبا توجه به استاندارد GB / T 31315-2014 ، این محصول شامل لوله های فولادی جوشیده دقیق سرد یا سرد برای ماشین آلات ، وسایل نقلیه ، مبلمان و کاربردهای مهندسی عمومی است.Q195 یکی از نامگذاری های فولادی مشخص شده با شیمی که به GB/T 700 اشاره دارد.
| ماده | توضیحات |
|---|---|
| مواد | فولاد ساختاری کربن |
| استاندارد | GB/T 31315-2014 |
| درجه | Q195 |
| قطر بیرونی | سفارشی بر اساس نقشه و کلاس تحمل |
| ضخامت دیوار | سفارشی بر اساس نقشه و کلاس تحمل |
| طول | 1 تا 12 متری، قابل تنظیم |
| محدوده تحمل | همانطور که در GB/T 31315 مورد توافق قرار گرفته است؛ عدم گردی و عدم تعادل ضخامت دیوار نباید بیش از 80٪ از تحمل مربوطه باشد. |
| راست بودن | ≤ 1.5 mm/m؛ برای OD > 16 mm، منحنی طول کامل ≤ 0.1% از کل طول |
| وضعیت سطح | سطح سرد رول شده / سرد کشیده شده؛ سطوح داخلی و خارجی صاف؛ فیلم فسفات و روان کننده مجاز در تحویل سرد؛ فیلم اکسید مجاز پس از درمان حرارتی اگر گشاد نباشد |
| درمان گرما | +C سرد پایان سخت، +LC سرد پایان نرم، +SR استرس تسکین یافته، +A گرم، +N نرمال |
-
مواد شیمیایی کم کربن Q195 برای شکل دهی و جوش
Q195 یک فولاد ساختاری کربن خفیف با C ≤ 0.12٪، Si ≤ 0.30٪، Mn ≤ 0.50٪ است که دارای پلاستیکیتی بالا، جوش پذیری عالی و رفتار قابل اعتماد سرد برای دستکش ها، براکت ها، بوش ها،قاب مبلمان، و اعضاء مکانیکی سبک.
-
هندسه ی دقیق برای قطعات مجهز به مونتاژ
GB/T 31315 یک استاندارد لوله دقیق است که هندسه لوله، منحنی، وضعیت سطح و سازگاری ابعاد را برای کاربردهایی که لوله ERW معمولی برای ماشینکاری بیش از حد ضخیم است، کنترل می کند.تلسکوپی، فشار دادن، یا حرکت کشویی.
-
کنترل کیفیت سطح
استاندارد نیاز به سطوح داخلی و خارجی صاف، با حفره های محلی، خراش ها و نشانه های جزئی محدود به عمق 0.08 میلی متر دارد.در حالی که ضخامت دیواره باقی مانده باید همچنان بالاتر از حداقل تحمل مجاز باشداین برای قطعات که خم می شوند، پوشش داده می شوند، رنگ می شوند یا به طور مستقیم جمع می شوند بسیار مهم است.
-
خط پایه مکانیکی مناسب برای سازه های سبک
Q195 به طور معمول مقاومت کششی ≥ 195 MPa، مقاومت کششی 315-430 MPa و طول کششی ≥ 33% برای محصولات مرجع برش کوچک را فراهم می کند.که آن را مناسب می کند که در آن شکل پذیری مهم تر از ظرفیت حمل سنگین است.
-
تمایز از لوله معمولی ERW
تفاوت اصلی در استاندارد اجرای است. GB / T 31315 به طور خاص برای لوله های فولادی جوشیده دقیق سرد کشیده شده یا سرد رول شده برای استفاده مکانیکی و خودرو نوشته شده است.با الزامات دقت ابعاد، منحنی، پایان سطح، و بازرسی.
-
کنترل قابلیت اطمینان منطقه جوش
GB/T 31315 مراجع GB/T 7735-2004 آزمایش جریان گرد و غبار و شامل مسطح سازی و آزمایشات گسترش در چارچوب بازرسی خود را. تولید کنندگان انجام چک جامع از جمله شیمی,آزمایشات کششی، صاف کردن، فلش کردن، NDT، بازرسی سطح و بررسی ابعاد.
-
بهینه سازی شده برای پردازش پایین
خریداران حرفه ای ترجیح می دهند که شیمی پایدار، راست و کیفیت سطح را داشته باشند. GB / T 31315 از طریق استانداردهای شیمی مورد اشاره، محدودیت خمیدگی 1.5 میلی متر / متر و 0.۱٪ طول کامل برای OD بیش از ۱۶ میلی متر، و محدوده عمق نقص سطحی محلی 0.08 میلی متر، کاهش کار مجدد در هنگام برش، مونتاژ لوازم، خم کردن و پوشش.
| سیستم استاندارد | مرجع |
|---|---|
| GB | GB/T 31315-2014 -- لوله های فولادی جوشیده شده دقیق برای ساختارهای مکانیکی که به صورت سرد کشیده شده اند یا به صورت سرد رول داده شده اند؛ شیمی برای Q195 به GB/T 700 اشاره دارد. |
| ASTM | ASTM A513 -- لوله های مکانیکی ذغال سنگ و آلیاژ جوشیده شده؛ معمولا به عنوان نزدیکترین لوله های مکانیکی آمریکای شمالی استفاده می شود |
| EN | EN 10305-3 -- لوله های فولادی سرد جوشیده شده برای کاربردهای دقیق |
| GOST | GOST 9567 -- لوله های فولادی دقیق؛ به طور معمول به عنوان نزدیکترین مرجع لوله های دقیق روسیه استفاده می شود |
| JIS | JIS G3445 -- لوله های فولادی کربن برای اهداف ساختاری ماشین |
آستین راهنمای صندلی خودرو- Q195 لوله جوش داده شده دقیق مناسب برای حمل سبک صندلی راهنما دستبند و مشابه شکل بخش های مکانیکی که در آن مستقیم، جوش پذیری،و قطر بیرونی ثابت مهم تر از قدرت ساختاری بالا است.این با زمینه های مورد نظر استاندارد برای ساخت ماشین آلات، وسایل نقلیه، مبلمان و مهندسی عمومی مطابقت دارد.
| درجه | مرجع استاندارد | C حداکثر % | Si max % | Mn حداکثر % | Pmax % | Smax % |
|---|---|---|---|---|---|---|
| Q195 | GB/T 700 | 0.12 | 0.30 | 0.50 | 0.035 | 0.040 |
| Q215A | GB/T 700 | 0.15 | 0.35 | 1.20 | 0.045 | 0.050 |
| Q235B | GB/T 700 | 0.20 | 0.35 | 1.40 | 0.045 | 0.045 |
| Q275B | GB/T 700 | 0.21 | 0.35 | 1.50 | 0.045 | 0.045 |
| Q345B | GB/T 1591 | 0.20 | 0.50 | 1.70 | 0.035 | 0.035 |
| درجه | ضخامت مرجع | قدرت کششی در دقیقه MPa | قدرت کششی MPa | طول کشش حداقل % |
|---|---|---|---|---|
| Q195 | ≤ 16 میلی متر | 195 | ۳۱۵ تا ۴۳۰ | 33 |
| Q215A | ≤ 16 میلی متر | 215 | 335-450 | 31 |
| Q235B | ≤ 16 میلی متر | 235 | ۳۷۰ تا ۵۰۰ | 26 |
| Q275B | ≤ 16 میلی متر | 275 | ۴۱۰ تا ۵۴۰ | 22 |
| Q345B | ≤ 16 میلی متر | 345 | ۴۷۰ تا ۶۳۰ | 20 |
-
