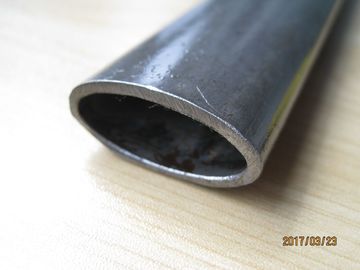

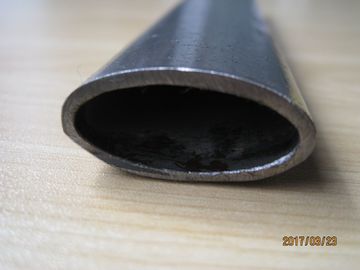

ASTM A53 درجه B ST52 لوله فولادی بدون درز و لوله فولادی بیضی با ابعاد بیرونی بزرگ 10-420 میلی متر
جزئیات محصول
precision stainless steel tubing
,seamless carbon steel tube
لوله های فولادی بی سیم بی سیم ASTM A53 و DIN 1629 ST35-ST52 قطب های حفره ای فولادی کربن هستند که با تولید لوله های بی سیم و پس از آن با کشیدن سرد کنترل شده، رولینگ سرد،یا شکل دادن مشخصات دقیقآنها برای قطعات مناسب هستند که نیاز به ارتفاع پروفایل پایین تر، سفتی جهت بالاتر، سطوح صاف و استفاده موثرتر از فضای نصب نسبت به لوله های گرد معمولی دارند.
پروفیل های بیضی، بیضی و بیضی را می توان بر اساس نقشه های مشتری تولید کرد. پارامترهای حیاتی مانند محور بزرگ، محور کوچک، ضخامت دیوار، شعاع گوشه، پیچ،راست بودن، و تقارن برش متقابل باید به طور جداگانه در سفارش خرید مشخص شود.
توضیحات فنی:ASTM A369 یک مشخصات برای لوله های سنگینی ساخته شده و حفاری شده از کربن یا فلز آلیاژ فیریت است که برای خدمات دمای بالا مورد استفاده قرار می گیرد.این یک نوع مواد معمولی برای لوله های بیضوی سرد کشیده نشده است.ASTM A53 عمدتاً برای لوله های فولادی دور و یا بدون درز استفاده می شود. برای لوله های بی درز بیضوی کنترل شده ابعاد، ASTM A519, EN 10305-1, DIN 1629, JIS G3445, GB/T 3639,یا یک مشخصات بر اساس نقشه توافق شده به طور کلی مناسب تر است..
| ماده | مشخصات موجود |
|---|---|
| نوع محصول | لوله بی سیم بیضی، لوله بیضی، لوله بیضی صاف |
| مواد | فولاد کربن و فولاد ساختاری کم آلیاژ |
| استانداردها | ASTM A53, ASTM A519, DIN 1629, EN 10305-1, JIS G3445, GB/T 3639, GOST 8734 |
| درجه های معمولی | ASTM A53 درجه A، ASTM A53 درجه B، ST35, ST45, ST52 |
| ابعاد بزرگ خارجی | 10-420 میلی متر، بسته به پروفایل و ابزار |
| ابعاد بیرونی کوچک | بر اساس نقشه ساخته شده |
| ضخامت دیوار | 0.5 تا 50 میلی متر، بسته به اندازه پروفایل و نسبت شکل گیری |
| طول | 1 تا 12 متر؛ اندازه های ثابت و برش به طول در دسترس است |
| تحمل ابعاد | بر اساس نقشه؛ تحمل های دقیق سرد کشیده شده در دسترس است |
| تحمل ضخامت دیوار | به طور معمول ±5٪ تا ±10٪، بسته به اندازه و استاندارد قابل اجرا |
| راست بودن | به طور معمول ≤1.0 mm در هر 1000 mm؛ کنترل دقیق تر با توافق |
| چرخش | کنترل شده بر اساس ابعاد پروفایل و الزامات سفارش |
| تقارن بخش | انحراف محور بزرگ و محور کوچک که با استفاده از اندازه گیری پروفایل یا CMM بررسی می شود |
| وضعیت سطح | آویزان شده، فسفات شده، روغن شده، سیاه، روشن، گالوانیزه شده، رنگ آمیزی شده یا سفارشی شده |
| مسیر تولید | لوله ی مادر بدون درز به صورت گرم به دنبال آن کشش سرد، رولینگ سرد یا پروفایل سازی |
| درمان گرما | به صورت رولد شده، نرمال شده، فشار کم شده، گرم شده، یا نرمال شده و سخت شده |
| وضعیت نهایی | ماشین آلات ساده، بریده شده، چیمفر شده، رشته دار شده و یا طراحی خاص |
| بازرسی | بررسی ابعاد، آزمایش کشش، آزمایش صاف کردن، آزمایش سختی، آزمایش گرد و غبار یا آزمایش فوق صوت |
| مدارک | گواهینامه بازرسی EN 10204 3.1 در دسترس است |
محور بزرگ، محور کوچک، ضخامت دیوار، شعاع پروفایل و تقارن بخش به طور مستقل بررسی می شوند. این قابل اطمینان تر از توصیف یک لوله بیضی فقط با یک قطر خارجی معادل است.
برای مجموعه های دقیق، نقشه سفارش شده برای خرید باید شامل: ابعاد بیرونی اصلی × ابعاد خارجی جزئی × ضخامت دیوار × طول باشد.نقشه همچنین باید انحراف قابل قبول محور بزرگ را تعریف کند.، انحراف محور کوچک، پیچ، راست بودن و شعاع گوشه یا انتقال.
یک لوله بیضی دارای لحظات مساحت ثانیه ای متفاوت در مورد محور بزرگ و کوچک آن است.این اجازه می دهد تا طراحان به جهت لوله به طوری که سفتی بیشتر در جهت بارگذاری اصلی بدون افزایش ارتفاع پروفایل کلی به دست می آید.
سفتی نهایی به هندسه قطعه کامل بستگی دارد و باید بر اساس نقشه تایید شده بررسی شود نه بر اساس قطر نامی لوله گرد.
نقاشی سرد یا تشکیل کنترل شده پروفایل می تواند یک سطح خارجی یکنواخت را برای رنگ آمیزی، پوشش پودری، پوشش، جوش و ماشینکاری بعدی تولید کند.خشکی سطح و نشانه های طولی مجاز باید قبل از تولید مورد توافق قرار گیرد زمانی که لوله به عنوان یک قطعه در معرض استفاده می شود..
ابزار پروفایل، نسبت کاهش، روانکاری و توالی درمان حرارتی برای کاهش نازک شدن بیش از حد دیوار در انتهای محور اصلی کنترل می شوند.ضخامت دیوار باید در چندین موقعیت در اطراف برش متقابل اندازه گیری شود نه فقط در یک نقطه.
درمان حرارتی می تواند با توجه به تعادل مورد نیاز بین قدرت، طول، سختی، جوش و عملکرد شکل گیری انتخاب شود.ST35 استاندارد یا ST45 به طور کلی برای قطعات مورد نیاز برای شکل دادن و جوش خوب انتخاب می شود، در حالی که ST52 در صورت نیاز به قدرت ساختاری بالاتر انتخاب می شود.
خریداران حرفه ای اغلب متوجه می شوند که تامین کنندگان فقط "قطر بیرونی" را برای یک لوله غیر گرد ذکر می کنند.
هر پروفایل سفارشی را می توان با استفاده از یک نقشه تایید شده کنترل کرد که نشان می دهد:
| پارامتر کنترل شده | روش بازرسی |
|---|---|
| ابعاد بیرونی عمده | کالیپر، اندازه گیری پروفایل یا CMM |
| ابعاد بیرونی کوچک | کالیپر، اندازه گیری پروفایل یا CMM |
| ضخامت دیوار | اندازه گیری غدد فوق صوتی یا برش |
| تقارن قطعه عرضی | مقایسه کننده نوری، اندازه گیری پروفایل یا CMM |
| راست بودن | دستگاه تراز، شاخص شماره گیری یا صندلی بازرسی |
| چرخش | ثابت کردن نقطه و اندازه گیری زاویه |
| نقایص سطحی | بازرسی بصری و نمونه های پذیرفته شده |
این روش بازرسی، تداخل در مونتاژ و عدم متناسب بودن بین دسته های تولید را کاهش می دهد.
ASTM A53 لوله های فولادی سیاه و یا گالوانیزه ای را مشخص می کند و عمدتا بر اساس ابعاد لوله های گرد است. ASTM A369 شامل لوله های ساخته شده و حفاری دیوار سنگین برای خدمات دمای بالا است.هیچ یک از این استانداردها به تنهایی تمام الزامات ابعاد را برای یک بخش بیضی شکل سرد تعریف نمی کنند.
به همین دلیل، سفارشات را می توان از طریق دو نیاز هماهنگ مدیریت کرد: خواص مواد و مکانیکی با توجه به استاندارد مواد انتخاب شده، و هندسه بیضی نهایی، تحمل ها،راست بودن، پیچیدگی، وضعیت سطح و طول مطابق با نقشه تایید شده یا استاندارد لوله دقیق توافق شده است.
این مانع از ادعای نادرست است که یک بخش بیضوی طراحی خاص به طور خودکار هر مقررات ابعاد استاندارد لوله گرد را برآورده می کند.
آزمایش می تواند با توجه به فرآیند تولید و شرایط خدمات مورد نظر انتخاب شود.
- برای اجسام جوش داده شده، ترکیب شیمیایی، خواص کششی، جوش پذیری و تمیز بودن سطح اولویت دارند
- برای قطعات خم شده، طول کش، سختی، نازک شدن دیوار و تحریف بخش بررسی می شود
- برای قطعات ساختاری مربوط به ایمنی، آزمایش کشش، آزمایش صاف شدن، آزمایش فوق صوت یا جریان گرد و غبار، گزارش ابعاد و شماره های گرما قابل ردیابی می تواند ارائه شود
این طرح بازرسی از آزمایشات غیرضروری اجتناب می کند در حالی که اطمینان حاصل می کند که ویژگی های حیاتی قطعه نهایی تأیید می شود.
| سیستم استاندارد | استاندارد قابل اجرا | شرح مختصر |
|---|---|---|
| ASTM | ASTM A53/A53M | لوله های فولادی سیاه و یا گالوانیزه شده گرم، بدون دنده و جوش شده؛ لوله های فشار و مکانیکی |
| ASTM | ASTM A519 | لوله های مکانیکی بدون دنده از کربن و فولاد آلیاژ؛ مناسب به عنوان مواد پایه برای پروفایل های سفارشی |
| ASTM | ASTM A369/A369M | لوله های سنگینی که دارای دیوارهای سنگین ساخته شده و حفاری شده از فولاد آلیاژ کربن یا فیریت برای استفاده در دمای بالا هستند؛ استاندارد لوله های بیضی معمولی نیستند |
| EN | EN 10305-1 | لوله های فولادی دقیق بدون خیاط با ابعاد کنترل شده و کیفیت سطح |
| DIN | DIN 1629 | مشخصات تاریخی برای لوله های دایره ای بدون درز از فولاد غیر فلزی با الزامات خاص کیفیت |
| JIS | JIS G3445 | لوله های فولادی کربن برای ساخت و ساز ماشین آلات |
| GB | GB/T 3639 | لوله های فولادی دقیق و بدون دنده |
| GOST | GOST 8734 | لوله های فولادی بدون درهم سرد شکل گرفته که ابعاد و الزامات فنی تحویل را پوشش می دهند |
لوله فولادی بی سیم بیضی ST52 می تواند برای ساخت یک دستبند محافظ کابین تراکتور استفاده شود. بخش بیضی یک سطح چسبندگی راحت، پروژکتور را از ساختار کابین کاهش می دهد،و مقاومت خم شدن افزایش یافته زمانی که محور اصلی در جهت بارگذاری اصلی جهت دارد.
برای این محصول، نقشه خرید باید مشخصات لوله، شعاع خم، طول مستقیم بین خم ها، صاف شدن مجاز پس از خم، موقعیت جوش، سیستم پوشش،و ابعاد دستگاه نهاییلوله نیز باید برای ترک و نازک شدن بیش از حد دیوار پس از خم شدن آزمایش شود.
| درجه | استاندارد | C % | % | % | بيشترين | S % Max |
|---|---|---|---|---|---|---|
| ASTM A53 درجه A | ASTM A53/A53M | 0.25 تا حداکثر | ... | 0.95 تا حداکثر | 0.050 | 0.045 |
| ASTM A53 درجه B | ASTM A53/A53M | 0.30 تا حداکثر | ... | 1.20 تا حداکثر | 0.050 | 0.045 |
| ST35 | DIN 1629 | 0.۱۷ حداکثر | 0.35 تا حداکثر | 0.40 دقیقه | 0.040 | 0.040 |
| ST45 | DIN 1629 | 0.21 تا حداکثر | 0.35 تا حداکثر | 0.40 دقیقه | 0.040 | 0.040 |
| ST52 | DIN 1629 | 0.22 حداکثر | 0حداکثر.55 | 1.60 تا حداکثر | 0.040 | 0.040 |
| درجه | استاندارد | حداقل قدرت تولید | قدرت کششی | حداقل طول کششی |
|---|---|---|---|---|
| ASTM A53 درجه A | ASTM A53/A53M | 205 MPa | ۳۳۰ MPa دقیقه | بر اساس مساحت نمونه و فرمول استاندارد محاسبه شده است |
| ASTM A53 درجه B | ASTM A53/A53M | ۲۴۰ MPa | 415 MPa دقیقه | بر اساس مساحت نمونه و فرمول استاندارد محاسبه شده است |
| ST35 | DIN 1629 | ۲۳۵ MPa | ۳۵۰ تا ۴۸۰ MPa | 25 درصد |
| ST45 | DIN 1629 | ۲۵۵ ایم پی ای | ۴۱۰ تا ۵۳۰ MPa | ۲۱% |
| ST52 | DIN 1629 | 355 MPa | 500 تا 650 MPa | ۲۱% |
-
